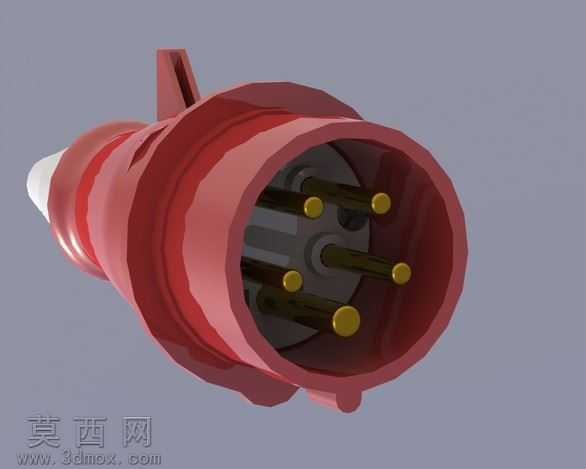

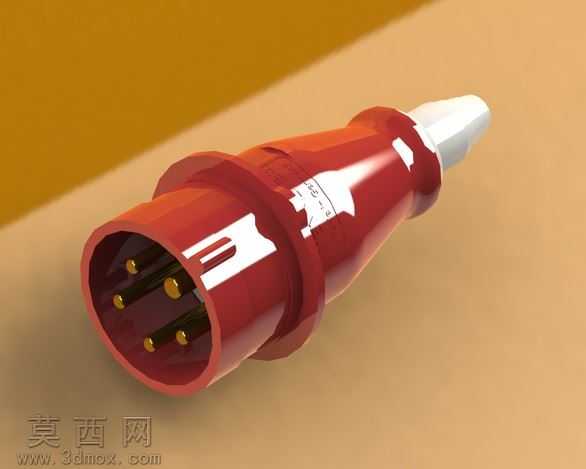

欧洲标准400V16A五芯工业电源插头

本模型为符合欧洲标准的旧版工业电源接头三维设计作品，建模过程严格遵循Mennekes系列产品的实际尺寸规范，还原IP44防护等级的结构特征。建模阶段以实际工业插头的测绘尺寸为基准，先通过旋转特征构建插头主体的绝缘外壳轮廓，外壳采用防滑筋条的阵列设计，既还原实物的握持防滑结构，也保证插拔操作的受力合理性；插芯部分采用五芯布局，对应3P+N+E的接线配置，分别通过拉伸、倒角特征制作五个金属插销，插销端部做圆弧过渡处理，匹配实际产品的插接导向设计，插销与绝缘基座的配合位置做限位凸台结构，还原真实产品的插销固定方式。外壳尾部设计线缆防护的锥状出线结构，带卡扣式的锁紧挂耳，还原工业插头使用时的线缆防拉脱、连接锁紧的功能结构。材质渲染阶段，绝缘外壳赋予红色阻燃工程塑料材质，调整材质粗糙度模拟工业塑料的哑光磨砂质感，金属插销赋予黄铜金属材质，添加轻微的使用磨损质感提升真实度，内部绝缘基座采用深灰色硬质塑料材质，区分不同部件的材质属性。结构设计上完整还原IP44防护等级的密封配合逻辑，插头插接端的外圈做适配插座的密封圈安装槽，外壳的拼接位置做止口结构，保证模型的结构合理性与实物一致。建模过程中对所有配合面做公差预留的特征处理，插销与对应插孔的配合尺寸、外壳卡扣的形变余量都按照实际工业连接器的设计标准设置，既保证三维模型的外观还原度，也能清晰展示工业电源插头的内部结构与装配逻辑，可用于电气配件的结构展示、工业场景的配套建模使用。
