PPDW9V2个人防御器械印刷版结构设计

　　在个人便携防御器械的3D打印适配设计领域，这款PPDW9V2的印刷版结构做了针对性的边界适配调整，核心思路是在保留初代V1版本下机匣主体安装限位的基础上，重新设计枪栓与枪管的配合公差，解决初代版本适配部分打印设备时出现的部件卡滞、装配间隙不均的问题。从实际应用场景来看，这类打印适配的防御器械主要面向个人非致命性防卫场景使用，设计时首先要考虑的是打印成型后的部件强度与装配兼容性，毕竟桌面级FDM3D打印机的成型精度普遍在0.1-0.3mm区间，过大的装配过盈会导致部件无法组装，间隙过大又会出现结构晃动、击发对位偏差的问题。

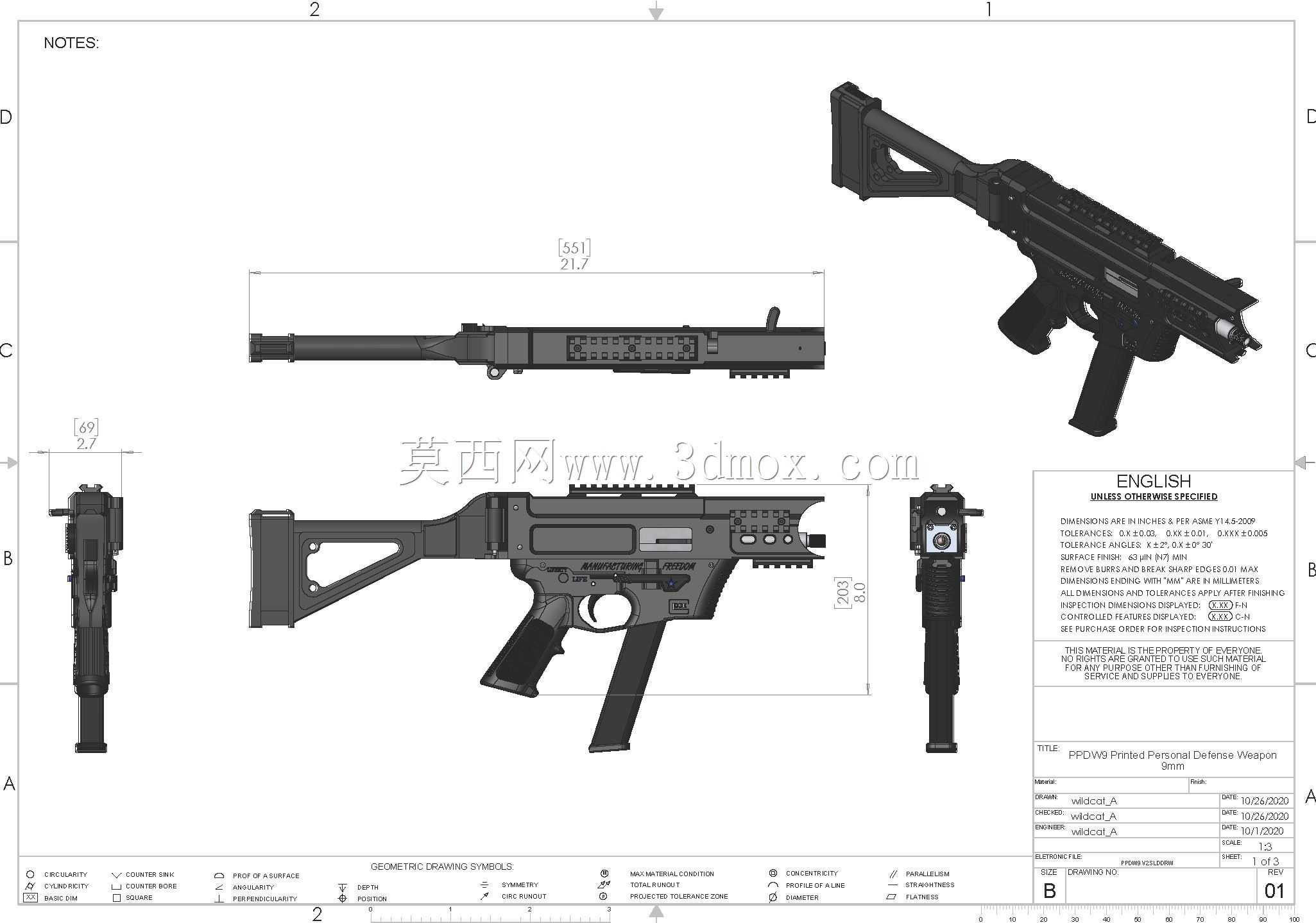

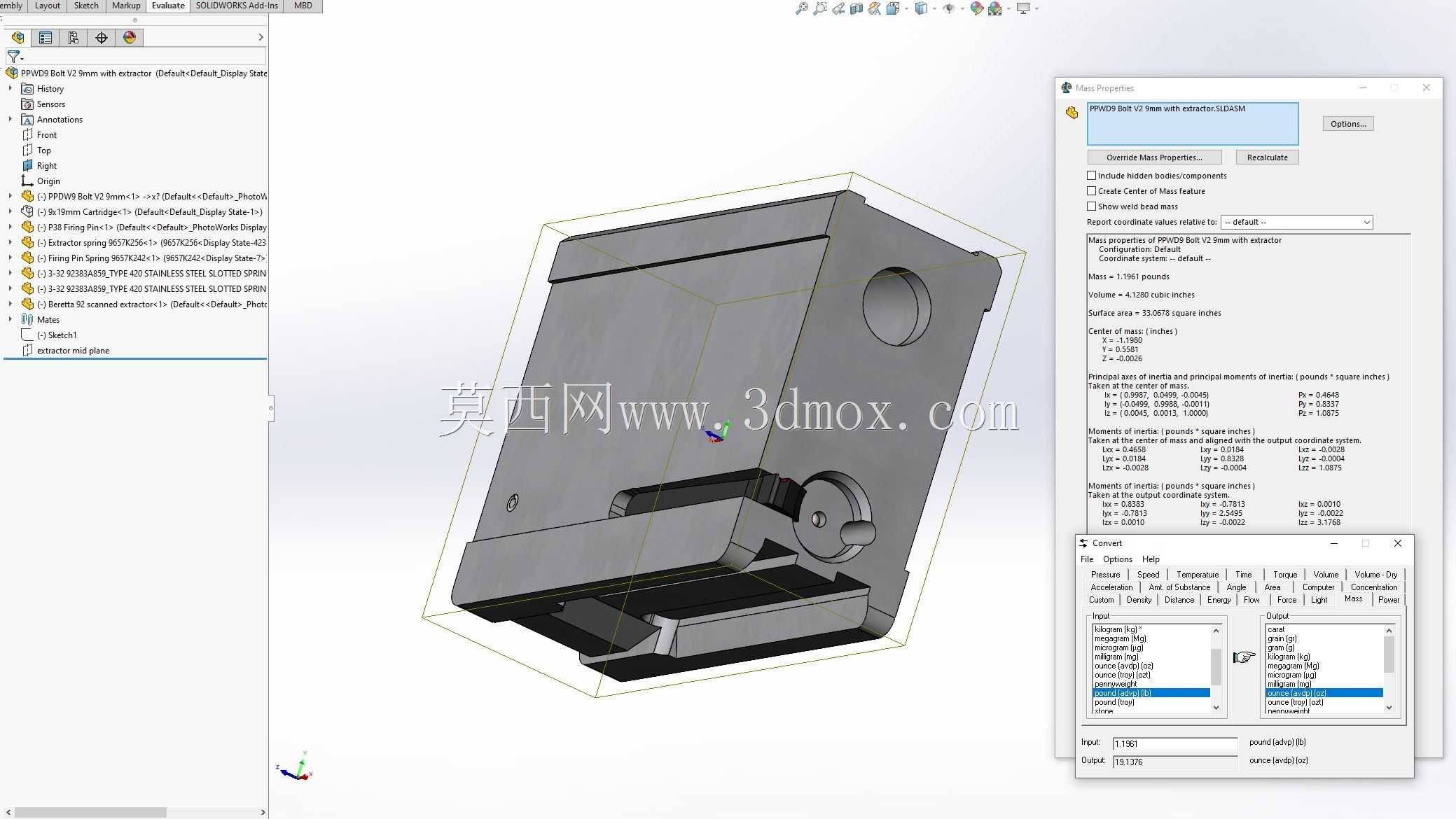

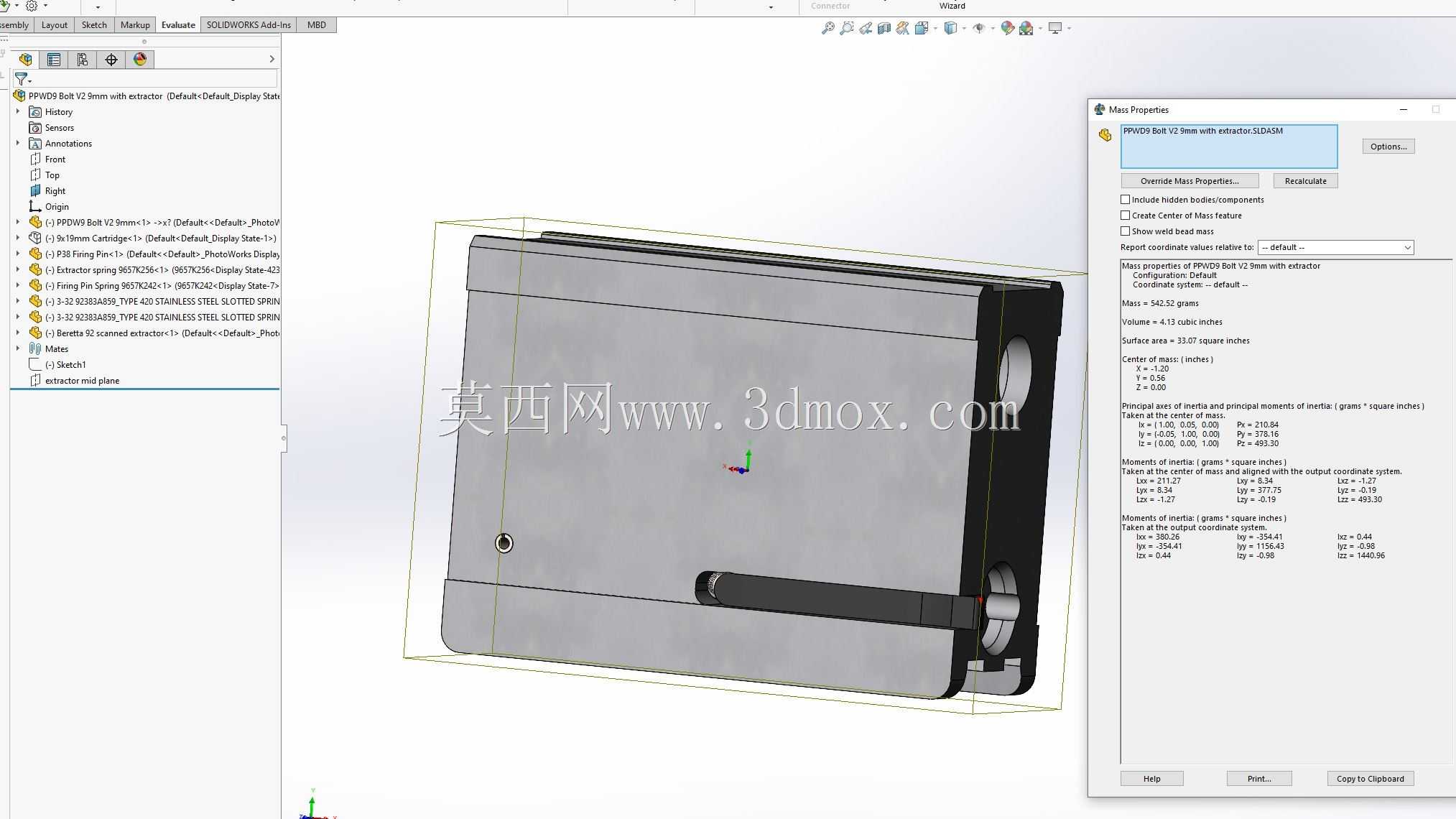

　　这款结构在设计时特意调整了枪栓的导轨行程，将原V1版本的枪栓导向槽宽度收窄0.2mm，同时在枪管与机匣的配合位增加了1°的脱模斜度，既方便打印完成后去除支撑，也能保证枪管装入后同轴度偏差控制在0.15mm以内，不会出现弹丸出膛偏移的问题。需要注意的是，这款结构的握把外形尺寸做了加宽处理，整体宽度比适配安德3打印机的版本宽出12mm，成型尺寸边界达到185mm×142mm×206mm，普通打印幅面在150mm级别的桌面打印机无法完成整版打印，必须选用成型幅面220mm以上的设备才能一次性打印出主体部件，否则就需要拆分部件打印后再做粘接组装，而粘接后的结构强度会比一体打印降低30%左右，无法承受常规使用的冲击力。

　　从功能特性来看，重新设计的枪栓采用了分体式卡扣结构，打印时不需要添加可溶性支撑，普通PLA耗材打印后只需要去除少量底部支撑即可完成组装，枪栓的拉机柄位置做了防滑纹理处理，纹理深度0.8mm，戴薄手套操作也能保证足够的摩擦力，不会出现滑手的问题。枪管部分的内壁设计了0.3mm的装配余量，用户可以根据自己的打印精度选择是否打磨内壁，保证弹丸滑动顺畅，枪管尾部与机匣的定位面做了平面度公差控制，打印完成后不需要额外铣削定位面就能保证闭锁间隙在合理范围内，不会出现击发无力的问题。

　　设计思路上，这款结构没有追求过度的轻量化，而是在受力集中的枪栓导轨位置、握把与机匣连接位置做了壁厚加厚处理，最薄位置壁厚不小于2.5mm，保证PLA耗材打印后在常温环境下的结构强度，不会出现跌落断裂的问题。同时整体外形没有突出的尖锐棱角，所有外露边角都做了R1.5的圆角处理，日常携带时不会勾挂衣物，也能避免磕碰时出现应力集中导致的部件开裂。安装边界方面，这款结构的所有部件都采用了卡扣加定位销的固定方式，不需要额外购买金属螺丝等紧固件，打印完成后只需要按照定位槽对位卡入即可完成整机组装，定位销的直径设计为4mm，和常见的3D打印耗材直径一致，用户甚至可以直接用剪下的耗材边料作为定位销使用，降低组装成本。

　　实际使用场景中，这类打印结构的器械主要用于近距离个人防卫，有效作用距离在10米以内，设计时特意控制了整体重量，整机组装完成后重量不超过450g，方便单手握持操作，重心位置设计在扳机上方15mm处，握持时不会出现头重脚轻的问题，长时间握持也不容易产生疲劳感。针对3D打印的层间结合强度问题，这款结构在受力方向上都做了加强筋设计，加强筋厚度1.5mm，沿受力方向排布，能有效提升层间抗剪切能力，避免击发时的冲击力导致部件沿打印层纹开裂。需要注意的是，这款结构不适合使用ABS耗材打印，因为ABS打印时的收缩率较大，会导致枪栓导轨的尺寸偏差超过0.4mm，出现枪栓卡滞无法滑动的问题，优先推荐使用PLA+或者PETG耗材打印，这两种耗材的收缩率低，成型后韧性也足够满足使用需求。
