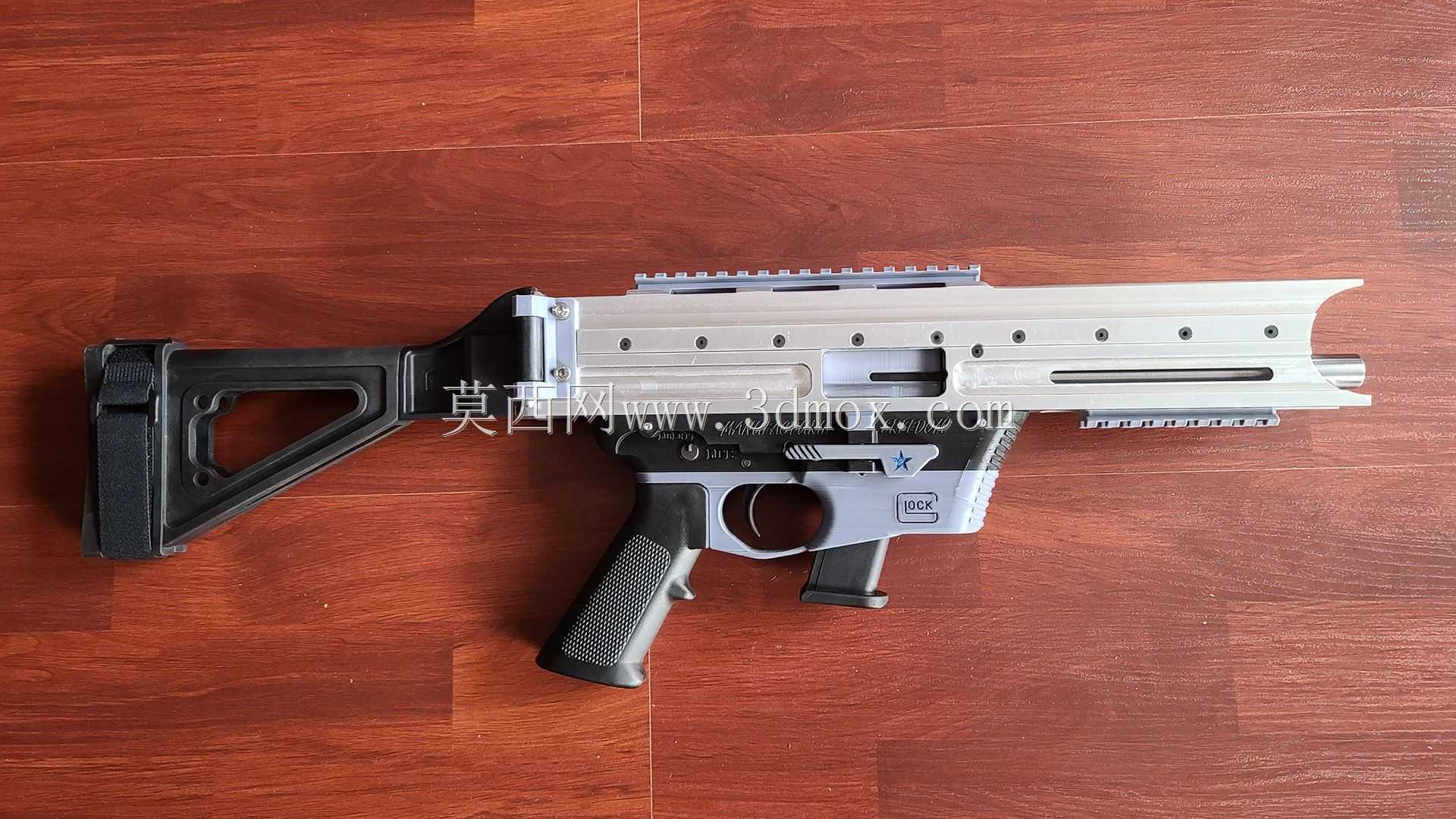

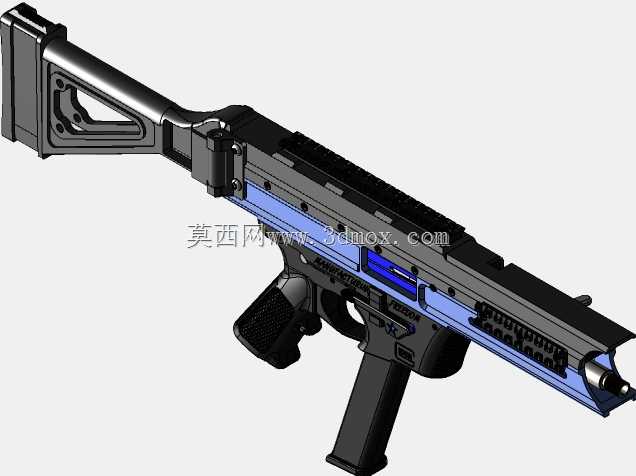

9mm口径PPDW9紧凑型单兵自卫武器结构设计

　　在近距离战术防卫、室内近距离作战场景中，紧凑型自卫武器的结构可靠性、人机适配性一直是结构设计的核心考量点，这款9mm口径的PPDW9结构设计，围绕紧凑携行、快速部署、配件通用化几个核心需求展开，没有冗余的装饰性结构，每一处尺寸设定都贴合实际使用场景的边界要求。

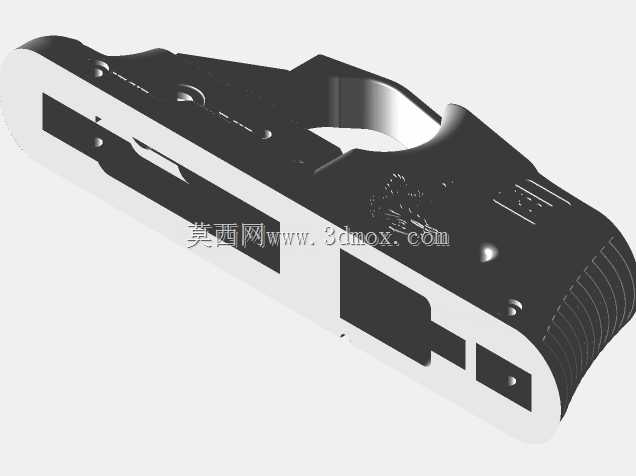

　　从核心供弹结构来看，该设计直接适配格洛克系列9mm弹匣，这一选型思路并非随意决定，而是考虑到现有主流供弹具的通用性——格洛克弹匣的供弹可靠性已经过大量实际场景验证，抱弹口尺寸、托弹簧力曲线、弹匣锁紧定位尺寸都沿用成熟参数，不需要重新开模定制供弹具，既降低了生产适配成本，也能让使用者直接沿用现有备用供弹具，减少后勤适配压力。机加工鞋面前段的握持区域做了防滑纹理处理，纹理深度控制在0.8mm，既不会因为纹理过深勾挂衣物影响出枪速度，也能在戴战术手套操作时提供足够的握持摩擦力，握持区域的围度按照成年男性手掌平均宽度设计，虎口位置的贴合弧度做了12度的内收，连续射击时能更好地抵消后坐力带来的手腕偏转。

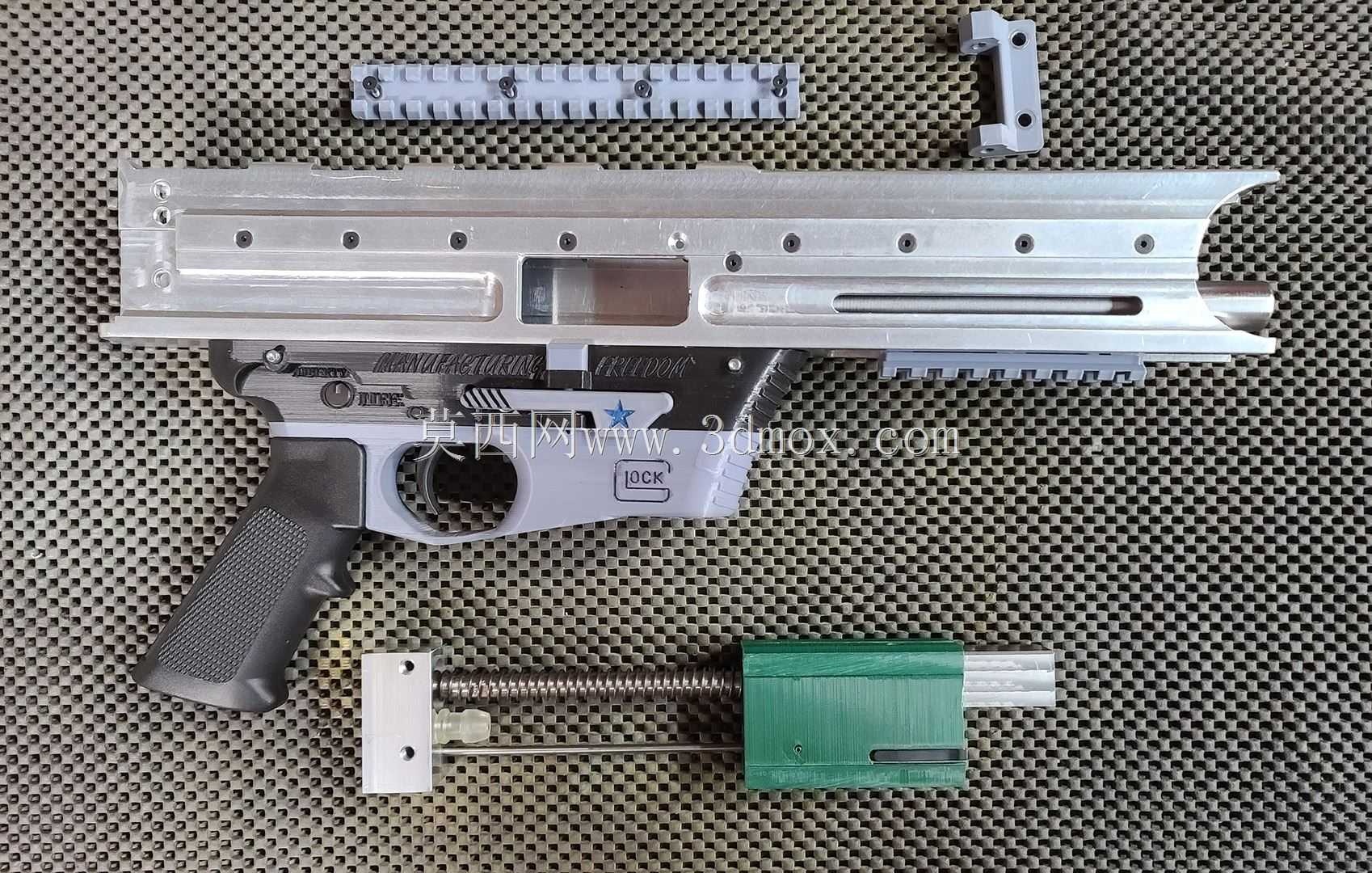

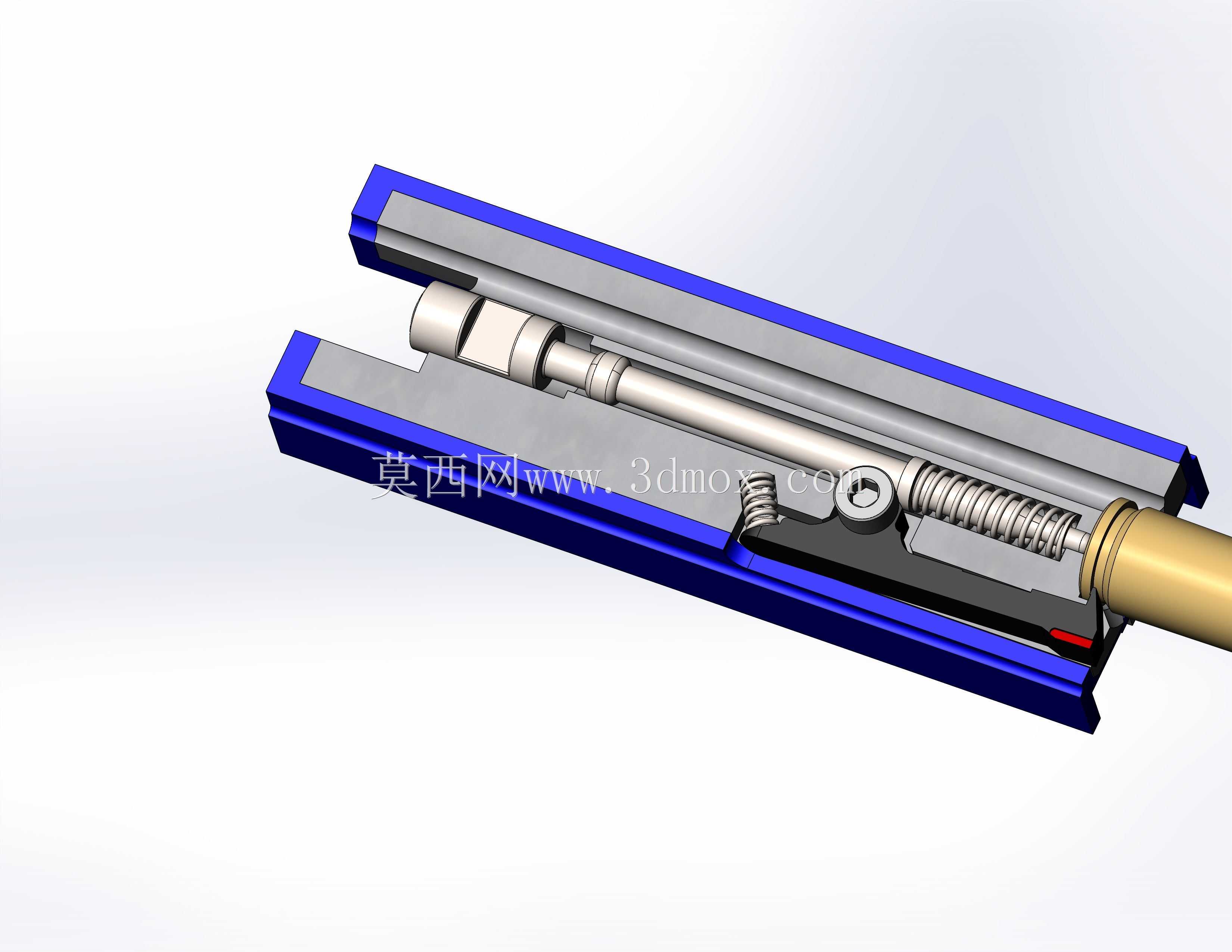

　　下装结构采用定制化设计，适配AR15规格的FCG火控组件，这一选型同样是基于通用化考量，AR15的击发、阻铁、扳机组件的尺寸公差、击发力曲线都有成熟的行业标准，替换维护时不需要专门定制配件，普通的AR系列替换件就能直接装配。反冲弹簧选用UMP规格的参数，弹簧线径、有效圈数、预压行程都和UMP的反冲系统匹配，能在9mm帕拉贝鲁姆弹的膛压范围内稳定完成自动循环，不会出现后坐速度过快导致的击发故障，也不会因为弹簧过硬导致拉栓阻力过大，单手操作上膛时的力度控制在35N以内，符合单手上膛的力度要求。

　　折叠SD战术UMP支架的设计，重点考虑了携行时的尺寸边界，折叠状态下支架完全贴合机匣侧面，不会突出于机匣最大轮廓，携行时不会勾挂装具，展开后支架的抵肩位置做了橡胶缓冲垫，缓冲垫厚度12mm，能有效吸收自动循环时传递到肩部的后坐冲量，支架的折叠锁扣采用弹簧销定位，锁定时的卡入力度有清晰的反馈，不需要额外检查就能确认锁定到位，避免射击过程中支架意外折叠。

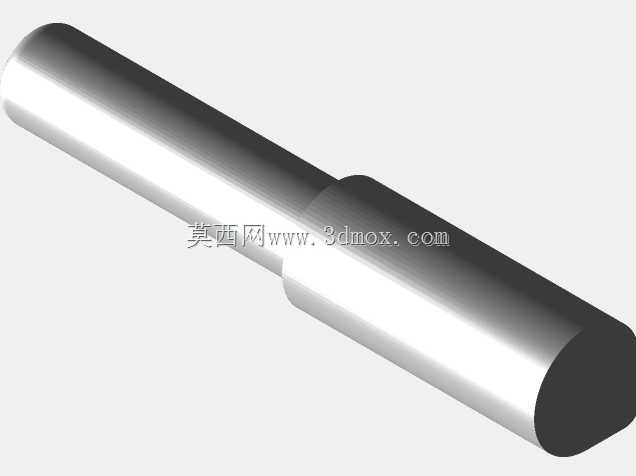

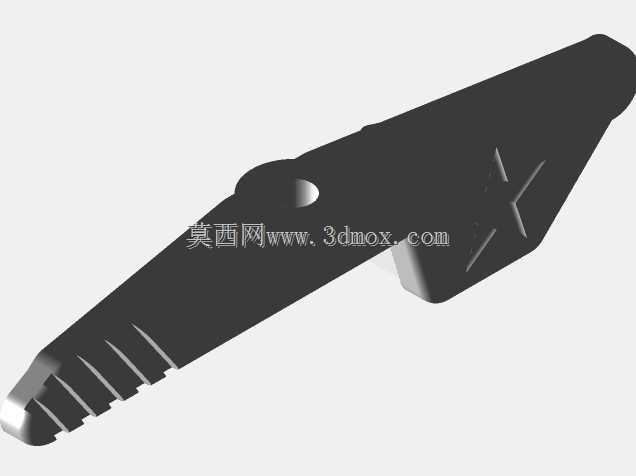

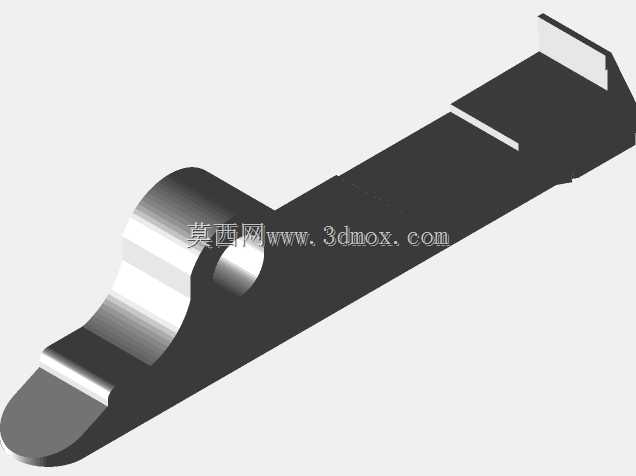

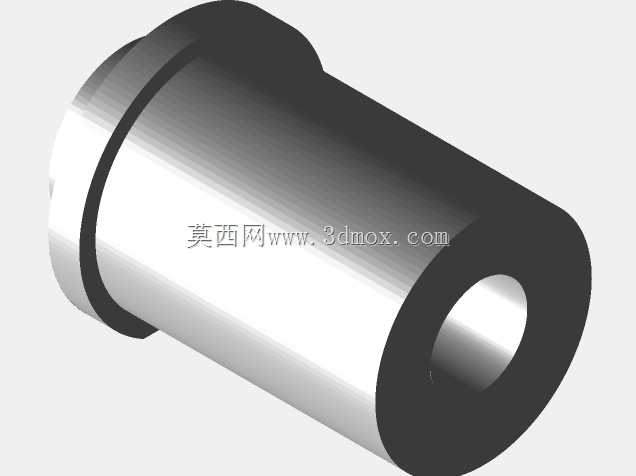

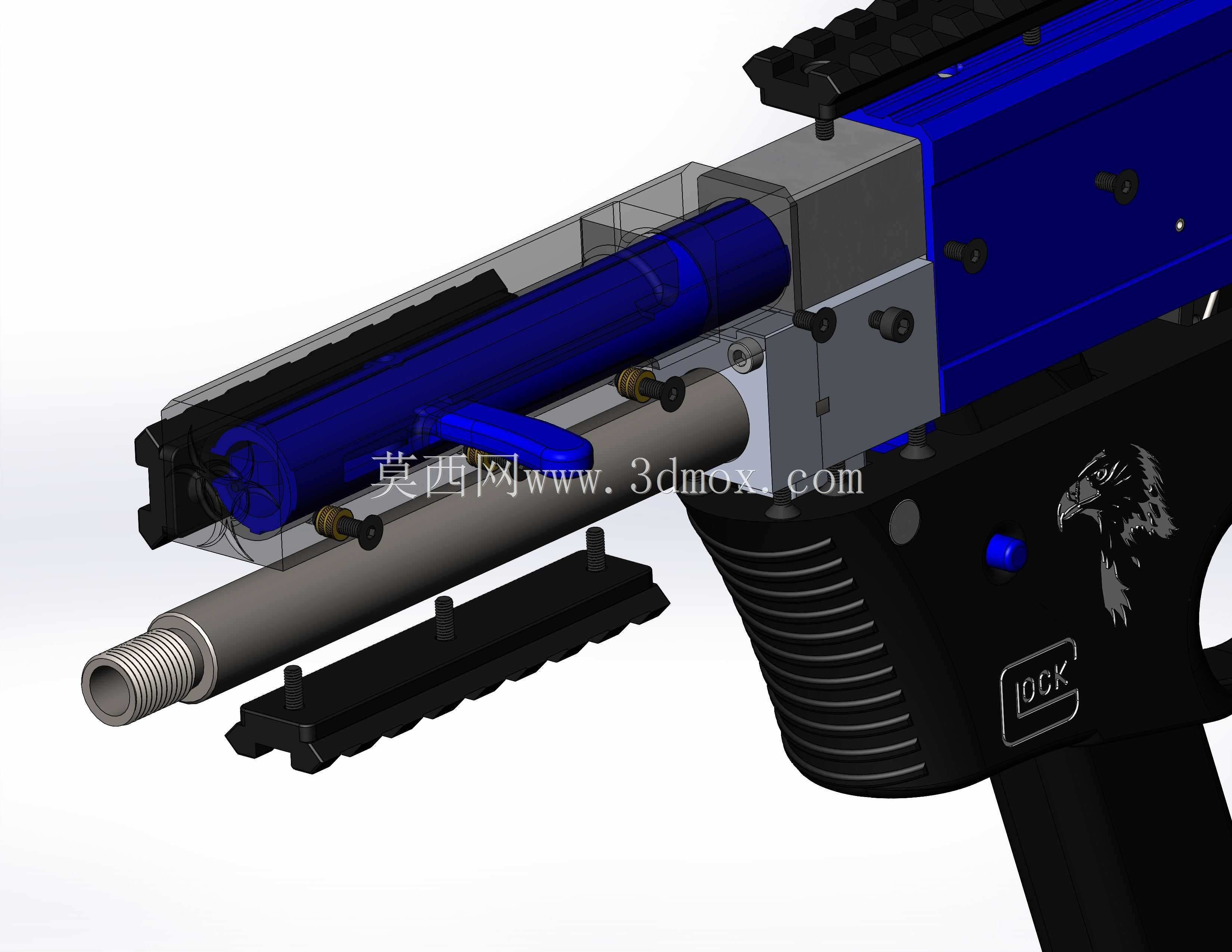

　　枪管和连接螺栓采用定制化尺寸，枪管长度控制在紧凑防卫武器的合理区间，既保证9mm弹的初速稳定在360m/s左右，也不会因为枪管过长导致整体尺寸超标，枪管和机匣的连接采用螺纹加定位销的双重固定方式，螺纹规格选用标准的枪械安装螺纹，重复拆装后的同轴度公差控制在0.02mm以内，不会因为拆装导致射击精度下降。提取器沿用Beretta的成熟结构尺寸，抽壳钩的抱壳力、抽壳行程都经过匹配调整，能可靠抽出不同厂家生产的9mm弹壳，不会出现断壳、卡壳的故障；击针采用Walther P38的结构参数，击针突出量控制在1.2-1.4mm之间，既保证可靠击发底火，也不会因为击针突出量过大击穿底火造成漏烟故障。

　　拍打装药手柄采用非往复式设计，射击过程中手柄不会随枪机前后运动，避免射击过程中手柄往复运动打伤使用者的扶持手，手柄的位置设置在机匣前侧上方，左右手都能方便操作，上膛时的拍打行程控制在25mm，只需要适当力度拍击就能完成枪机推弹上膛，适合紧急状态下的快速操作。整体外形尺寸在折叠状态下能放入普通的战术背包侧袋，安装边界上所有突出的操作部件都做了圆角处理，圆角半径不小于2mm，避免携行时勾挂衣物或装具，所有外露的金属部件表面都做了磷化处理，能适应潮湿、多尘的使用环境，不会因为环境腐蚀导致部件动作卡滞。

　　从结构装配逻辑来看，整枪的分解不需要专用工具，只需要拔出固定销就能完成日常维护的拆解，所有内部部件都有防呆设计，重装时不会出现装反、装错的情况，每个部件的装配间隙都控制在合理范围，在-20℃到50℃的环境温度范围内，不会因为材料热胀冷缩导致部件卡滞，能适应不同地域的使用环境需求。
