地面激光雷达扫描测绘设备结构

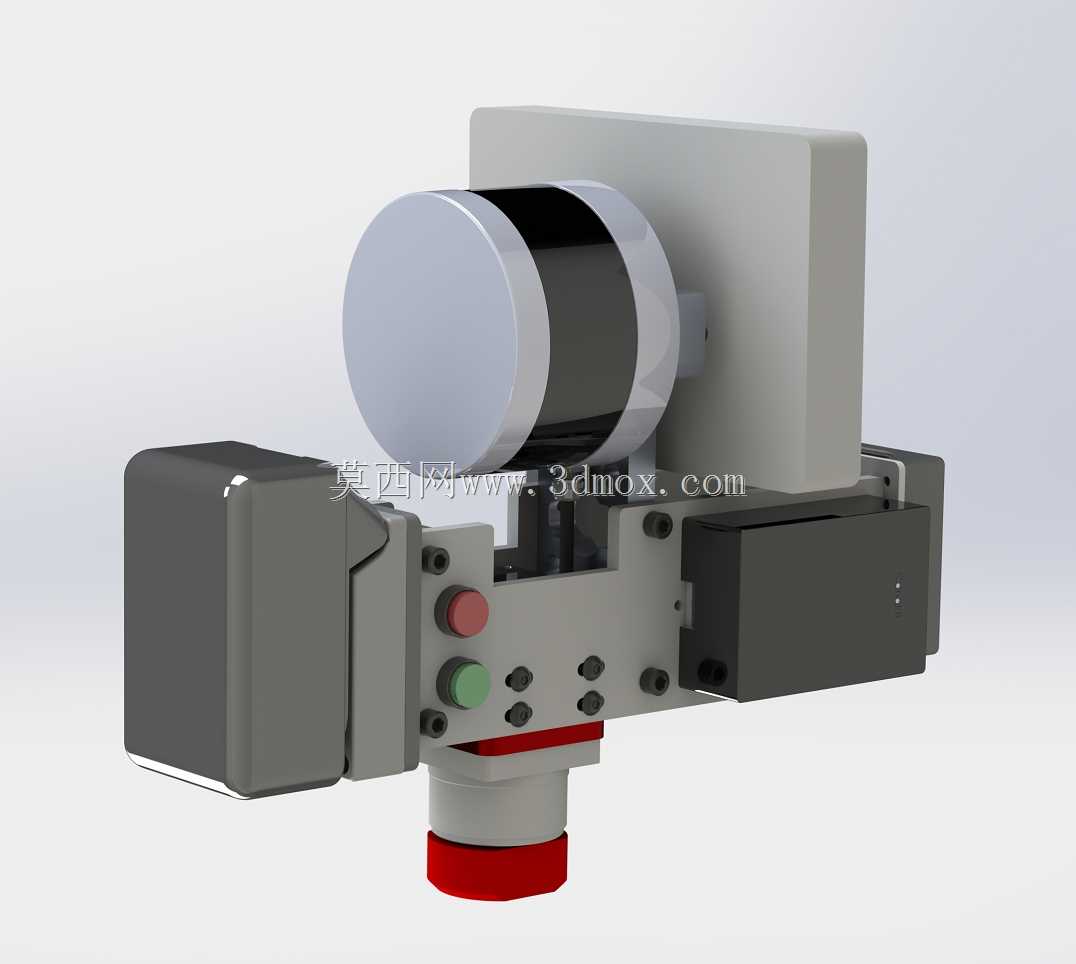

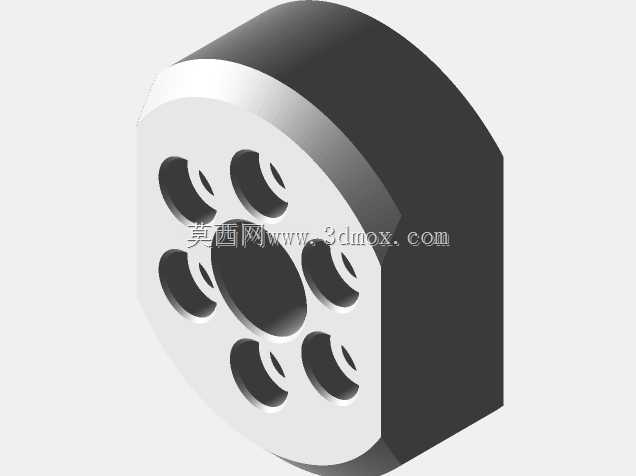

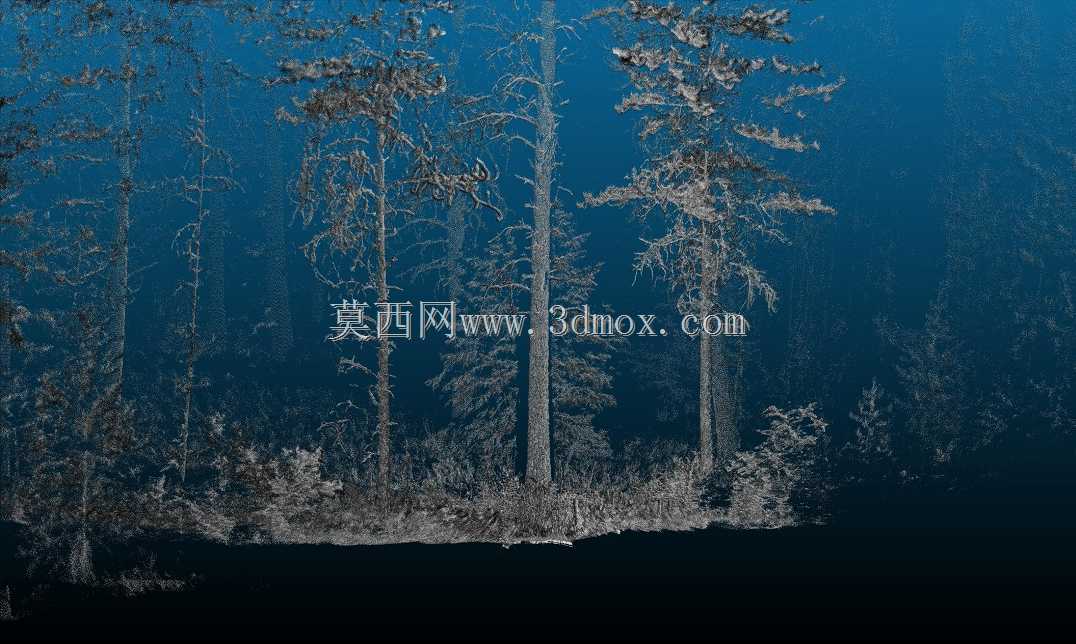

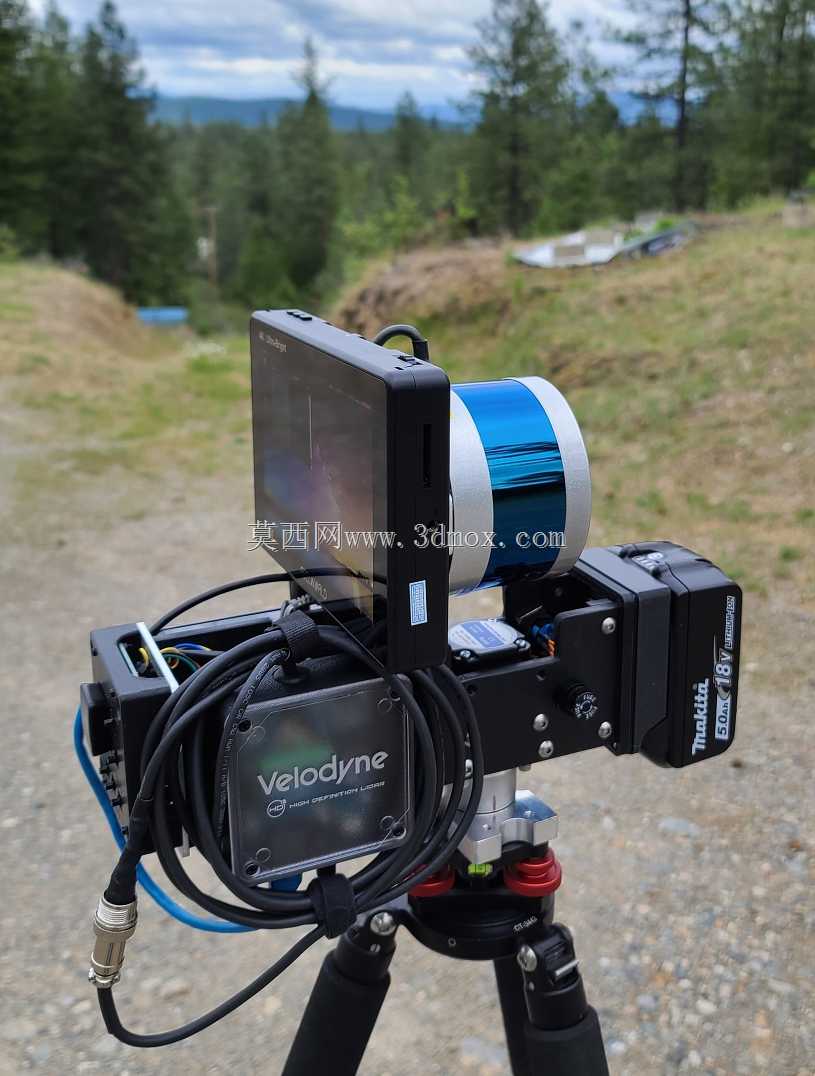

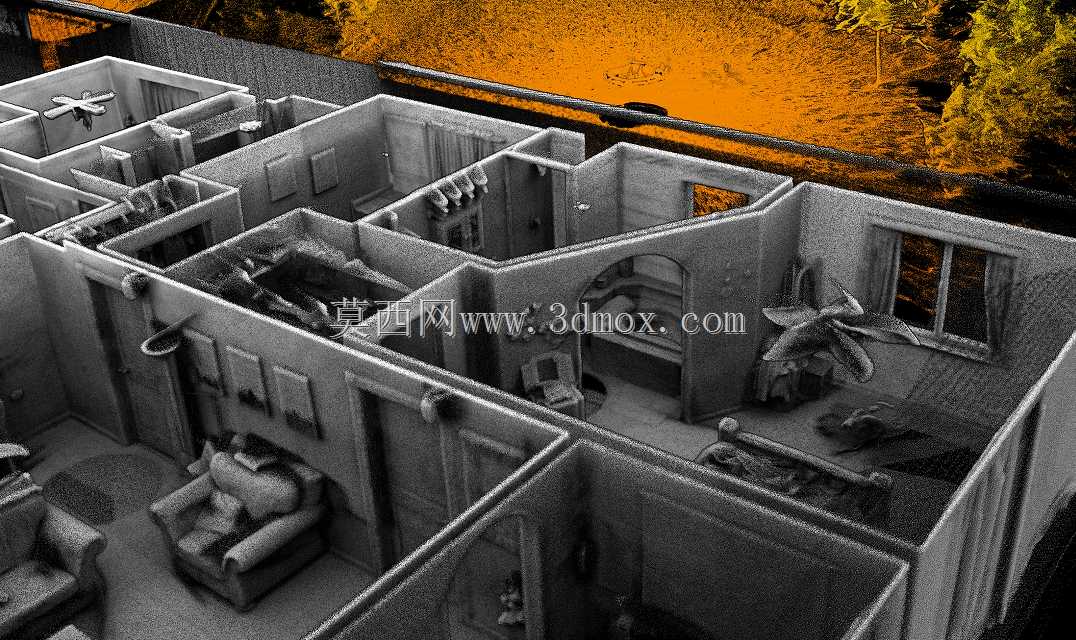

　　这套地面激光扫描装置面向野外地形采集、工程现场复测、林区边界记录和小范围三维点云获取等场景，核心用途是把激光测距单元绕竖直轴连续旋转后获得周边环境的高密度点云。设备主体采用Velodyne VLP-16激光雷达作为感知单元，外围集成驱动、控制、供电和显示模块，整体安装在三脚架接口上方，适合单人搬运后在户外快速架设。结构设计上，激光雷达并非直接固定在支架上，而是通过旋转轴系与谐波减速机构连接。驱动端选用nema 17步进电机，配合50:1谐波驱动，使雷达单元能够以较低速度、较高定位分辨率进行方位向扫描。谐波组件的优势在于回程间隙小、同轴布置紧凑，能够把电机输出扭矩平稳传递到雷达承载平台；在建模时需要重点表达波发生器、柔轮、

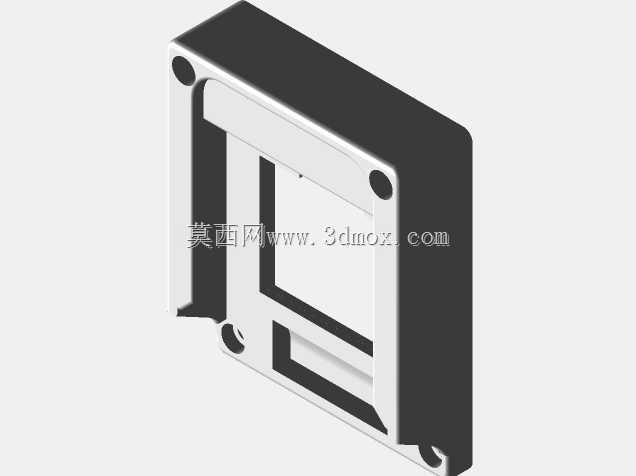

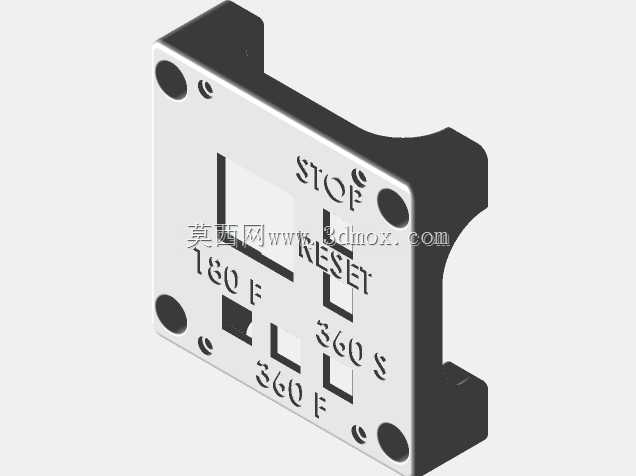

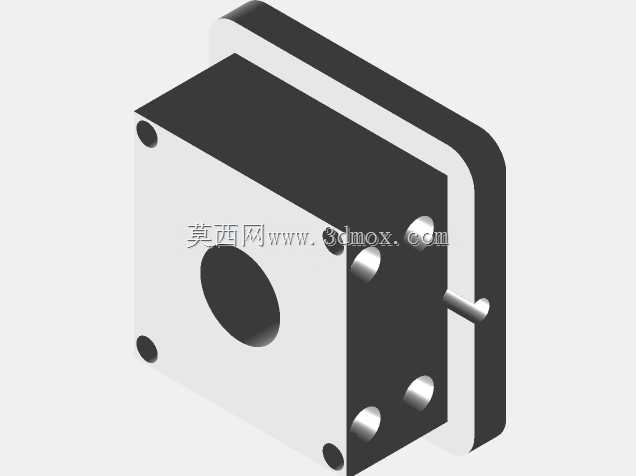

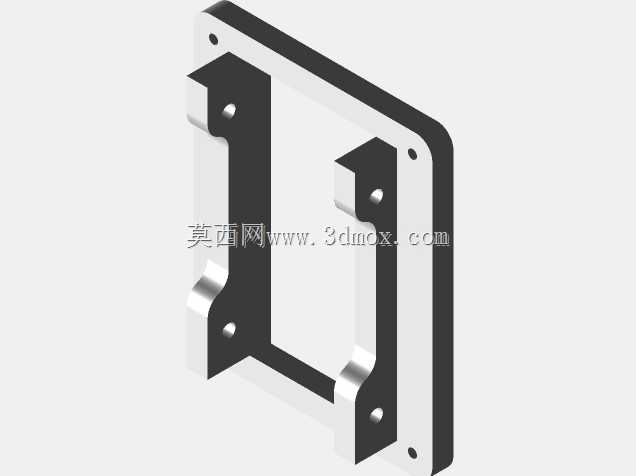

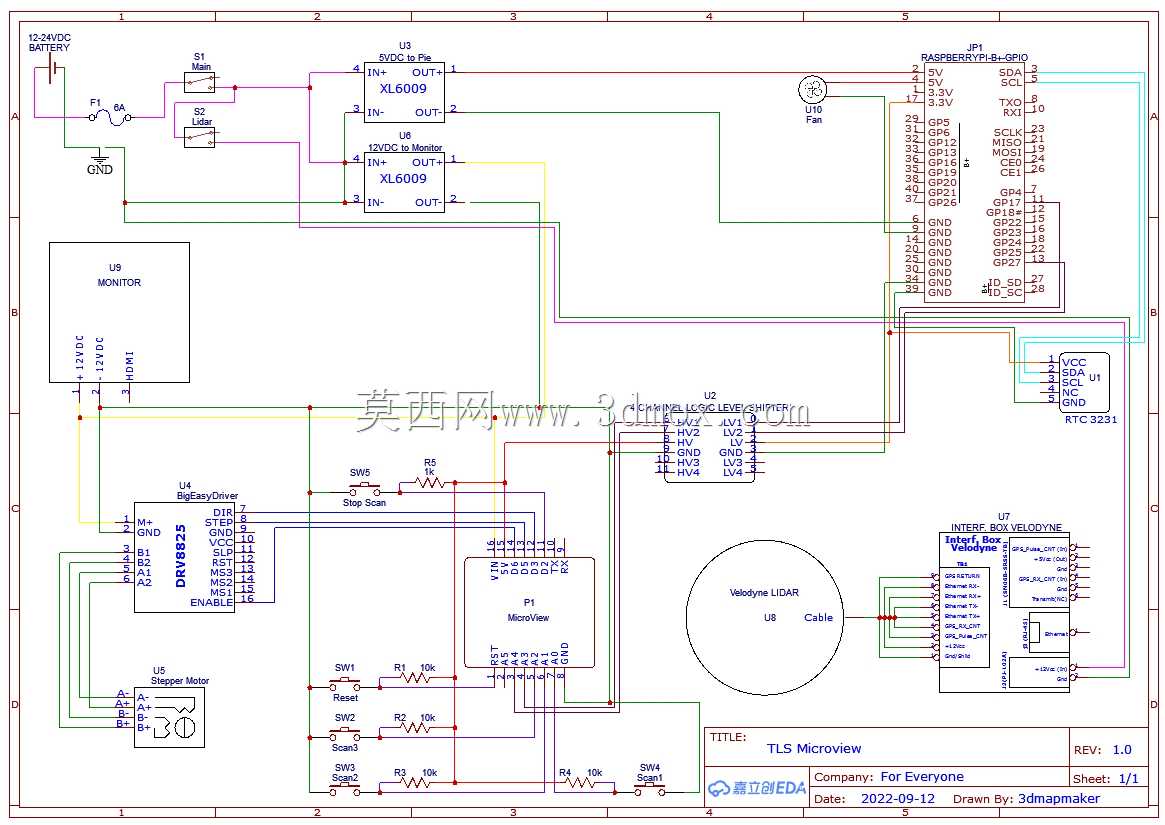

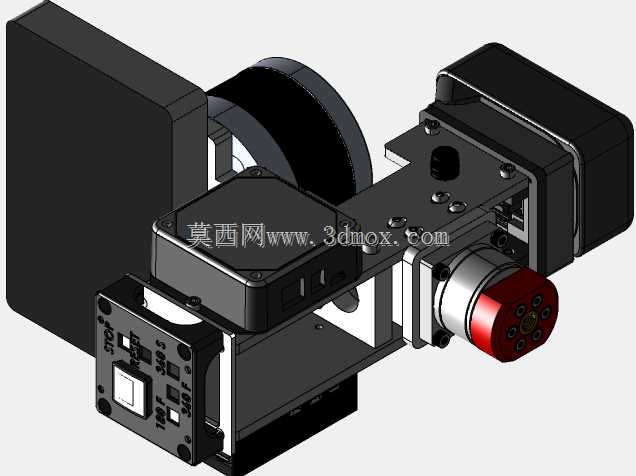

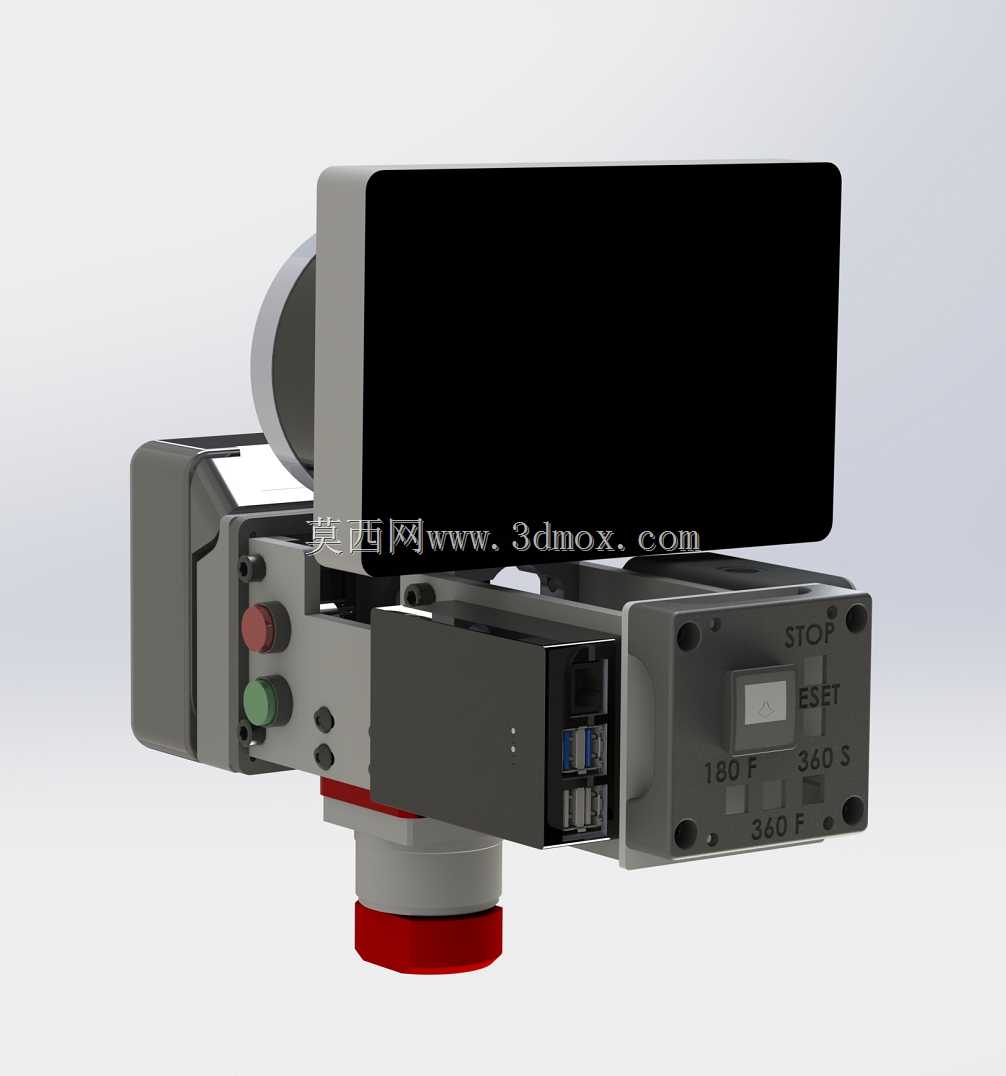

　　刚轮之间的装配关系，以及电机座、转接法兰和旋转平台的同轴度约束。主控部分由树莓派承担数据处理与任务调度，Arduino Microview Micro控制器负责步进电机动作，电气线路在设备背部和侧部分束布置。现场可见多根数据线、电源线与航空插头，线缆通过扎带和线卡固定在承载板附近，避免旋转过程中拉扯雷达接口。显示模块安装在雷达前方偏上位置，用于观察扫描状态或调试参数；侧边电池包为野外作业提供独立供电，减少对外接电源的依赖。承载框架以平板和侧板组合为主，底部保留三脚架快装连接边界，上部设置雷达、电机、电控和电池的安装点位。外形上设备呈横向展开状态，雷达圆柱段位于中部，显示屏和电池分置两侧，重心尽量落在三脚架转轴附近。

　　安装边界需关注旋转件与固定线缆之间的间隙，雷达随平台转动时，线束不能进入扫描视场，也不能与支架、调平旋钮发生干涉。底部红色调平结构和三脚架连接座承担整机支撑，建模时应保留螺纹接口、压板和锁紧件的空间。该装置把多线激光雷达、低速回转机构和嵌入式控制整合为便携式测绘终端，结构逻辑清晰，适合用于扫描平台设计、谐波传动选型、户外传感设备布置以及点云采集系统教学参考。
