轻量化谐波传动望远镜相机支撑支架

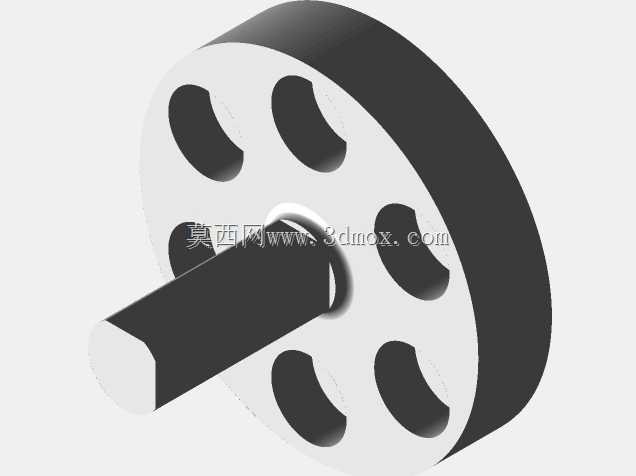

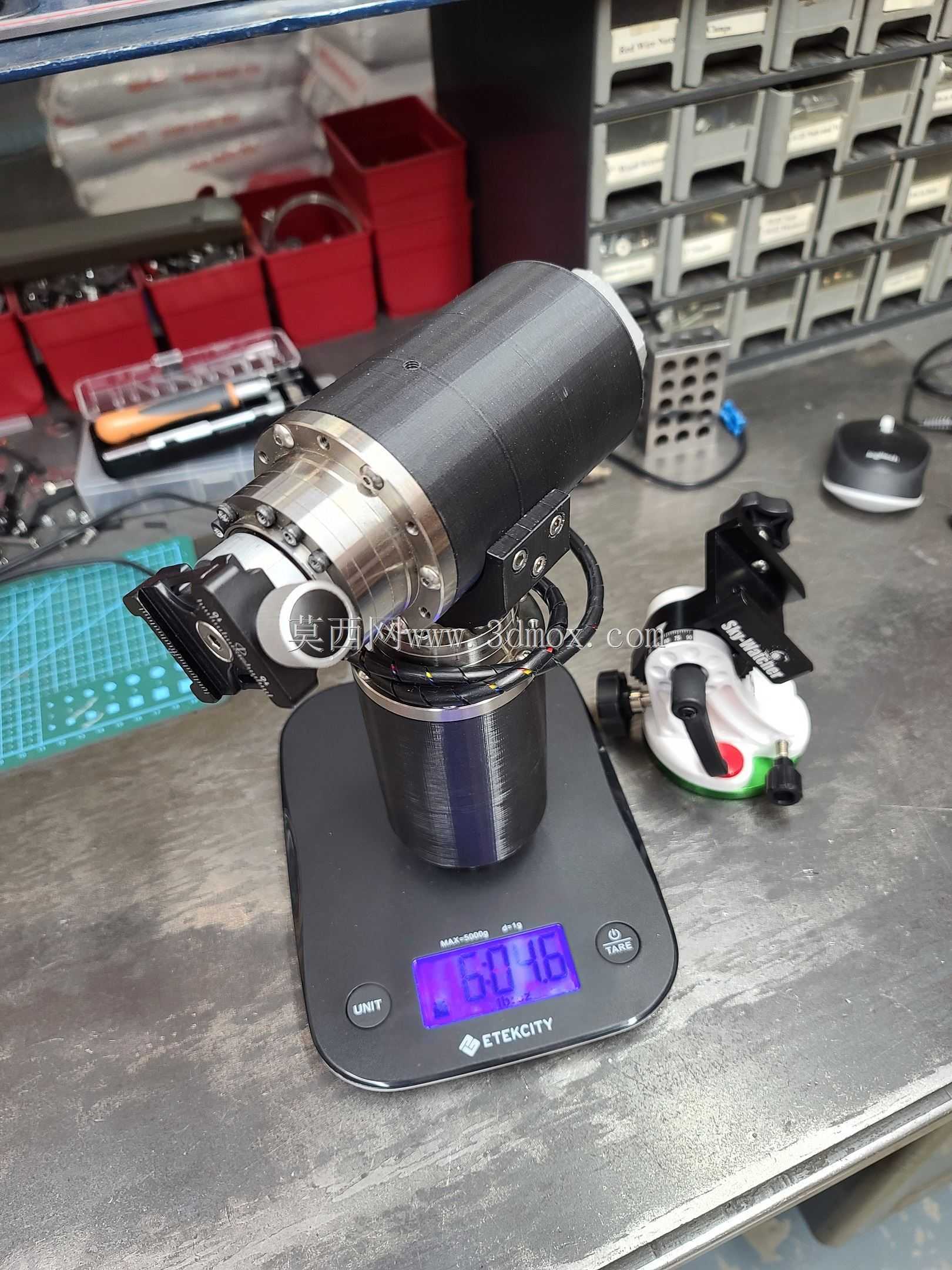

　　这套支撑结构主要面向业余天文观测、野外深空摄影场景设计，解决传统赤道仪重量大、野外携带不便、架设流程繁琐的痛点，适配中小型折射式望远镜、全画幅天文改机等轻量化观测拍摄设备，可在高海拔雪地、郊野无光害区域等复杂户外环境下稳定作业，满足长时间曝光拍摄时的精准跟踪需求，抵消地球自转带来的视场偏移。整套结构采用模块化拆分设计，核心传动单元选用谐波减速组件，相比传统蜗轮蜗杆结构的赤道仪，同等承载能力下体积压缩60%以上，自重控制在可单人背负携带的范围内，无需额外配重块即可平衡常规镜身与相机的组合重量，大幅降低野外作业的负重压力。传动部分采用两个Nema17规格步进电机作为动力输出，分别匹配对应减速比的谐波驱动单元，

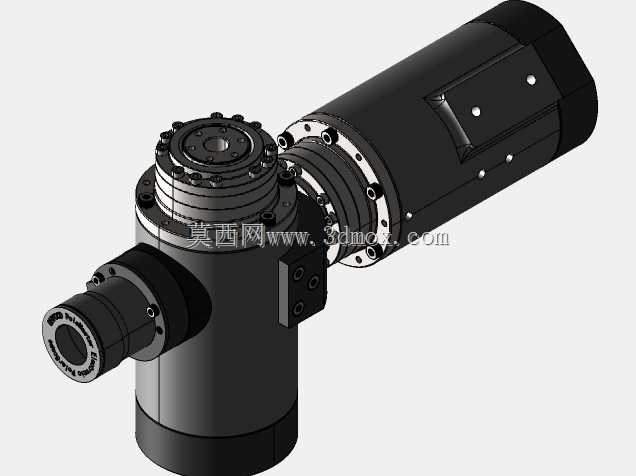

　　赤经赤纬轴系采用同轴嵌套设计，减少轴系弯折带来的传动误差，轴端预留标准鸠尾槽安装接口，可兼容市面主流的望远镜快装板、相机快装结构，无需额外加工转接件即可完成设备装夹。供电部分直接适配牧田款18V电动工具电池，无需定制专用供电模块，野外作业时可直接与常用电动工具共用电池储备，减少额外携带备用电源的负重，电池仓采用快拆卡扣设计，低温环境下更换电池无需借助额外工具，单块满电电池可支持一整晚的连续跟踪作业。控制端适配开源的Onstep控制方案，电路板安装腔预留标准安装孔位，可直接叠装控制驱动板、蓝牙模块、导星接口组件，接线槽采用内嵌式走线设计，所有线缆从支架中空轴内部穿过，避免野外架设时线缆勾挂导致的设备移位或线体拉扯损坏，

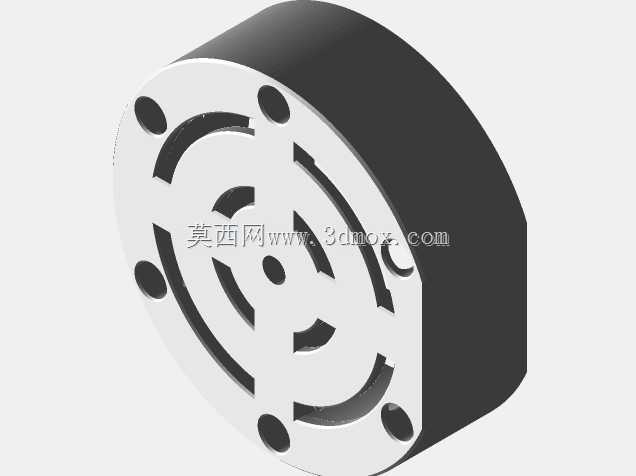

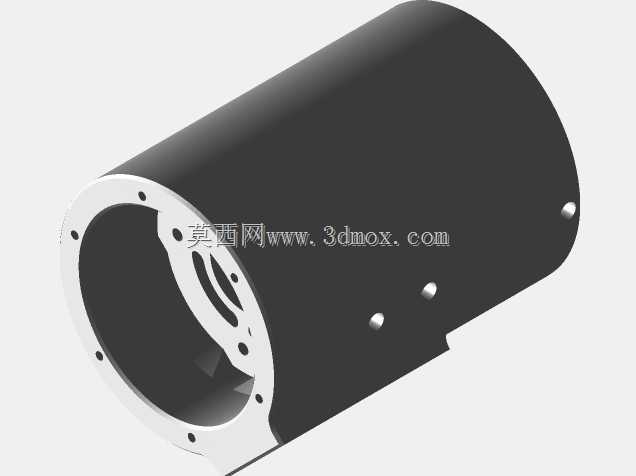

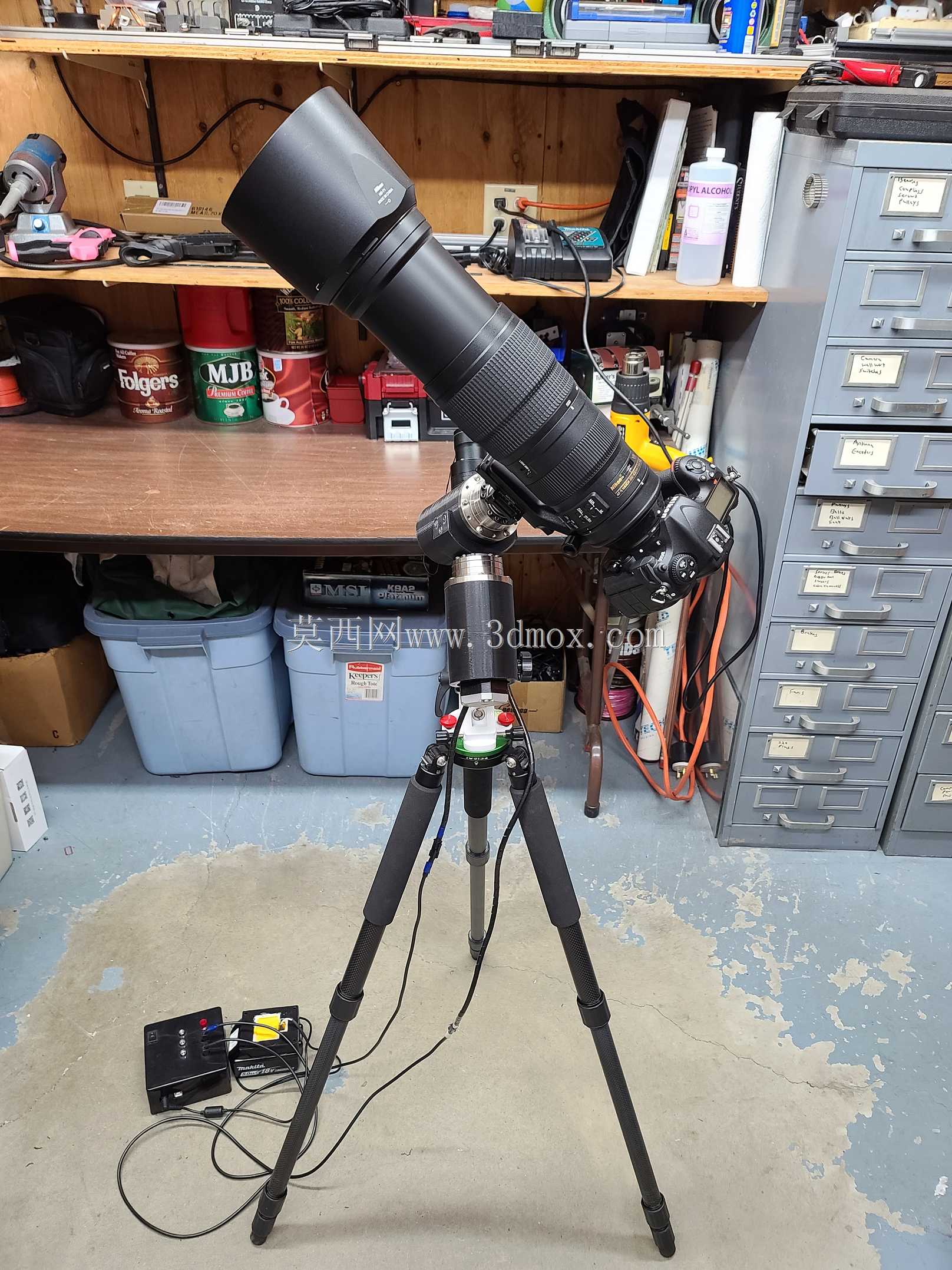

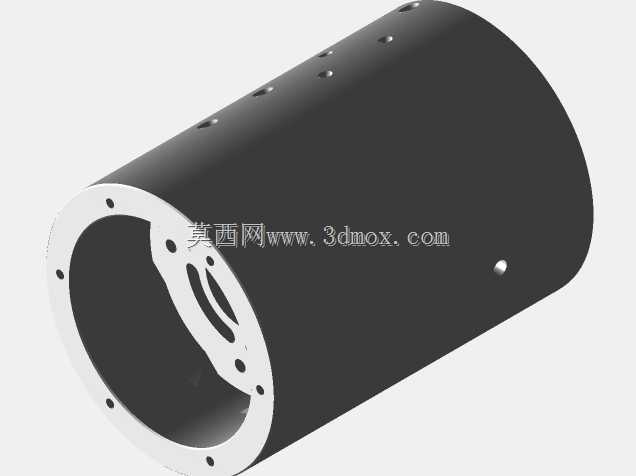

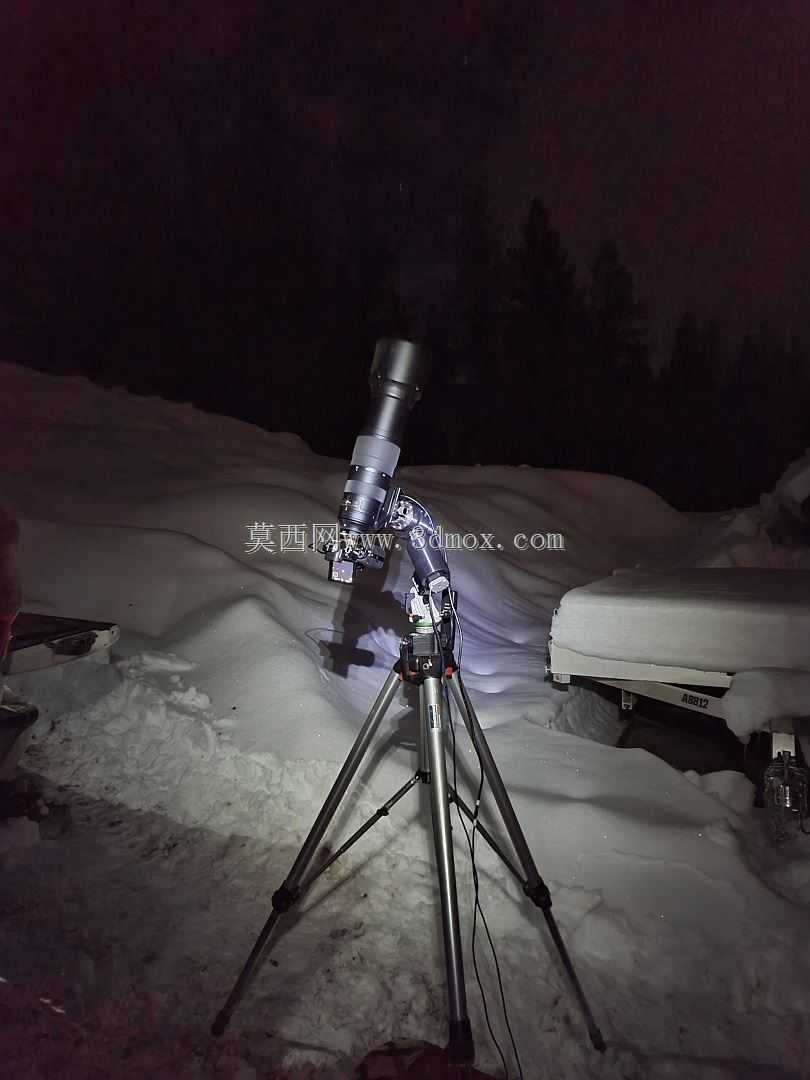

　　轴系极轴对准位置集成可折叠的杆式对准结构，无需额外携带极轴镜即可完成快速粗对极轴，缩短野外架设的准备时间。结构件大部分采用3D打印工艺制作，打印件的安装孔位均预留0.2mm的装配公差，可直接适配标准规格的螺栓、轴承等通用五金件，无需二次锉修或攻丝即可完成装配，支架底部采用标准三脚架连接螺孔，可兼容普通相机三脚架、专业摄像脚架的安装接口，无需定制专用脚架即可完成架设。整套结构的安装边界充分考虑户外收纳需求，拆分后所有部件可放入普通摄影包内，传动单元的外露接口均设计有可插拔的保护盖，避免运输过程中沙尘进入谐波齿轮啮合面导致的传动卡顿或磨损，轴系锁紧结构采用旋钮式设计，戴防寒手套操作时也可轻松完成轴系锁定、松紧调节动作，

　　适配冬季高海拔观测场景下的操作需求。在跟踪精度表现上，谐波传动的零背隙特性可满足300mm焦距以内镜头5分钟以上单张曝光的跟踪精度要求，无需额外配置导星镜即可完成常规深空目标的拍摄作业，若搭配导星组件可进一步延长单张曝光时长，适配更长焦距的镜身使用。结构的受力分布经过优化，三脚架连接点位于整套设备的重心正下方，即使在大风天气的户外环境下，也不会出现重心偏移导致的支架倾覆问题，所有转动部件均设置有限位结构，避免跟踪过程中转动超程拉扯线缆或导致设备碰撞脚架。
