大口径薄镜面反射镜支撑调整单元结构

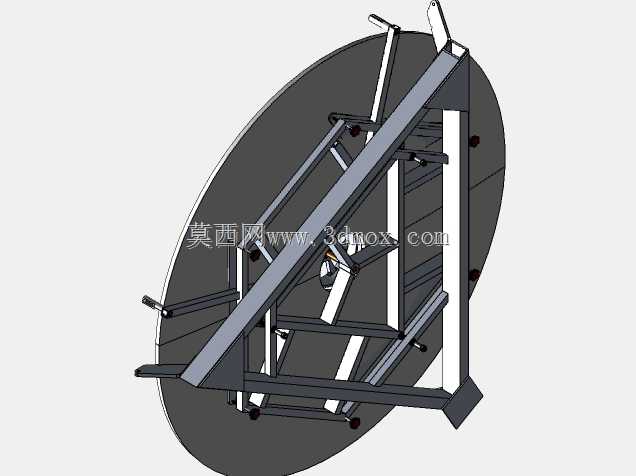

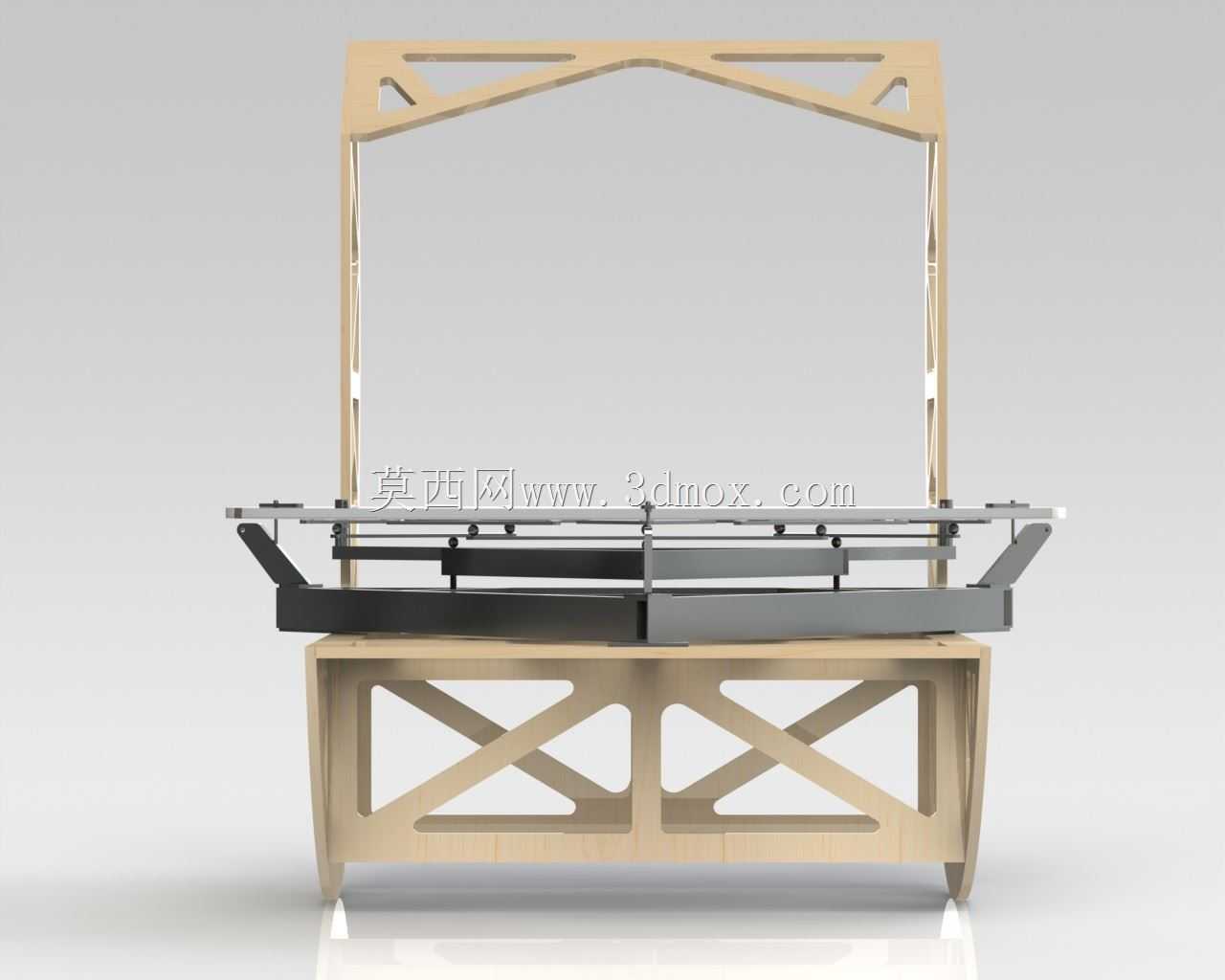

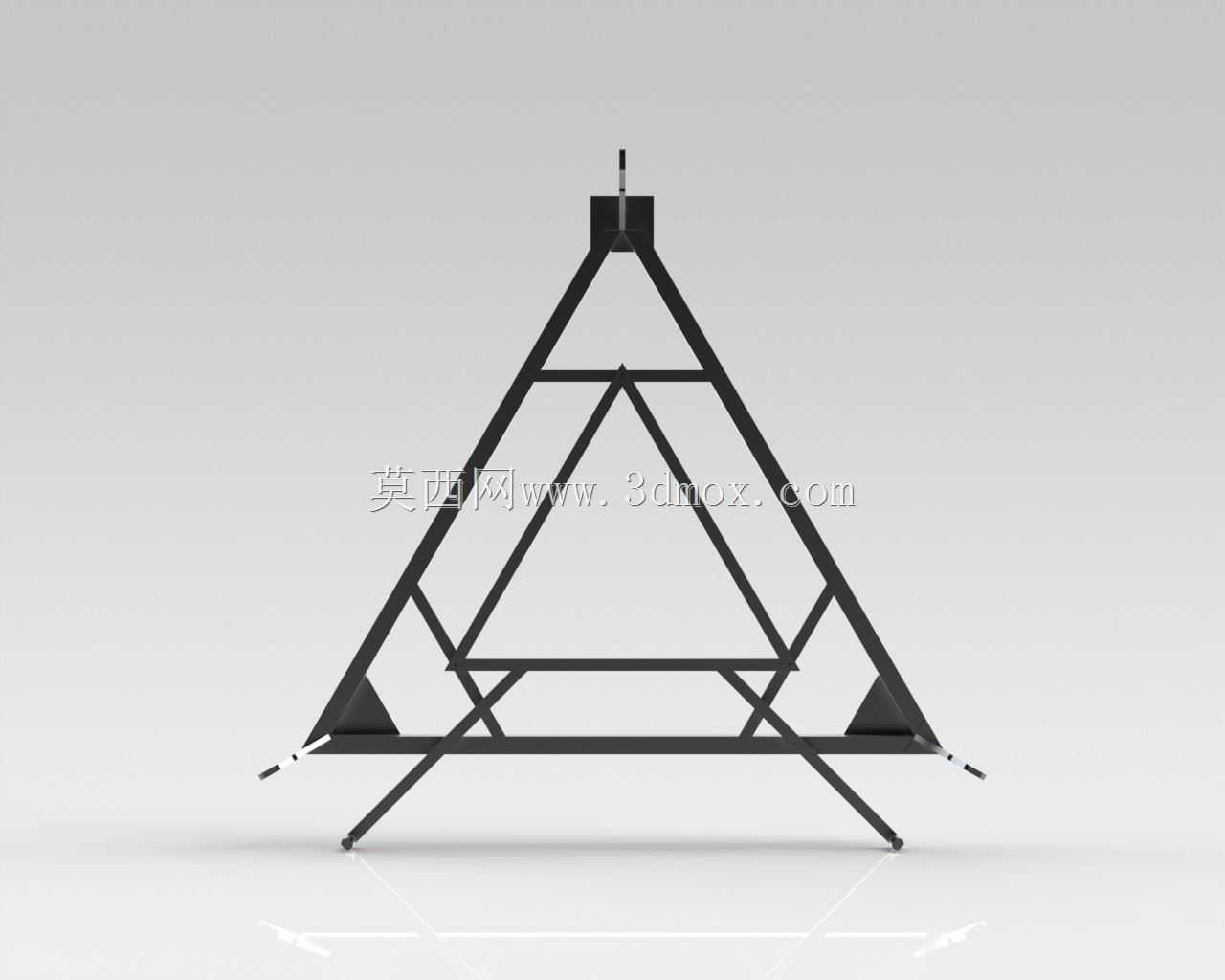

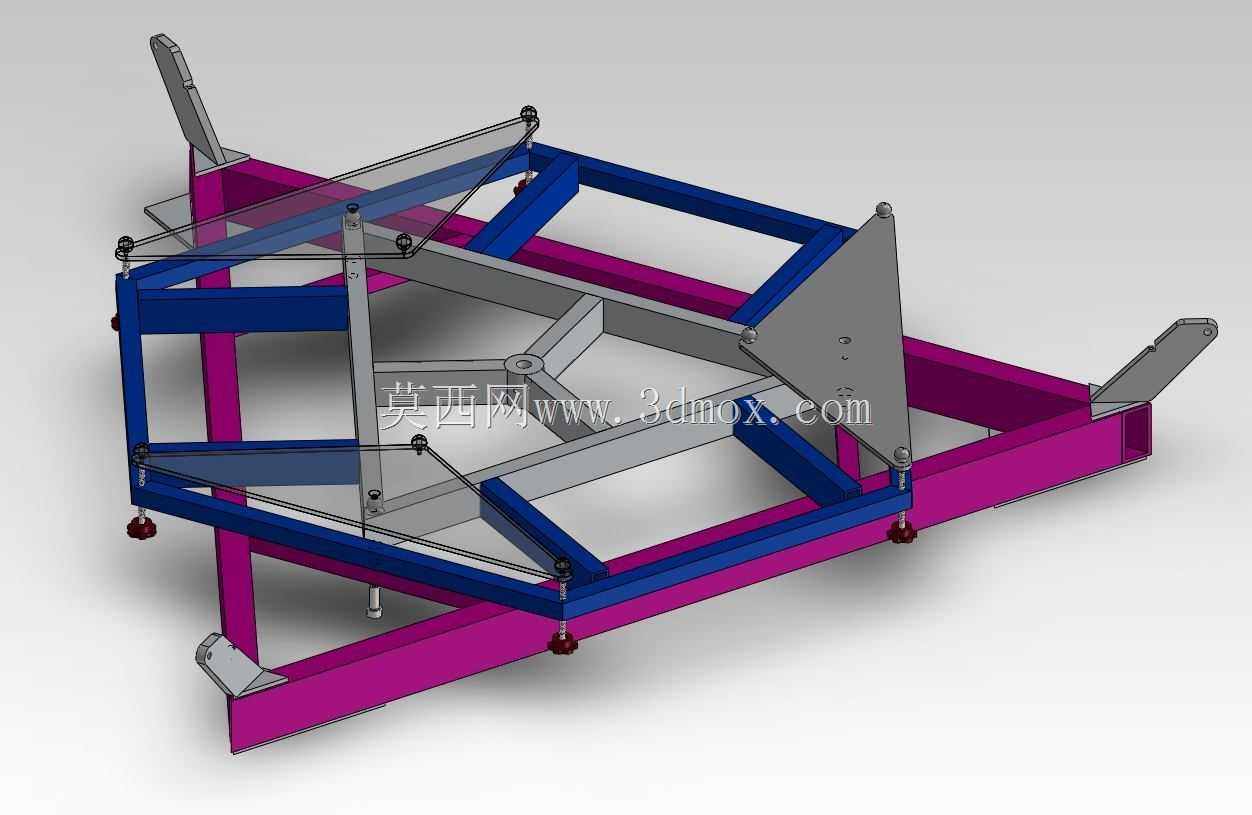

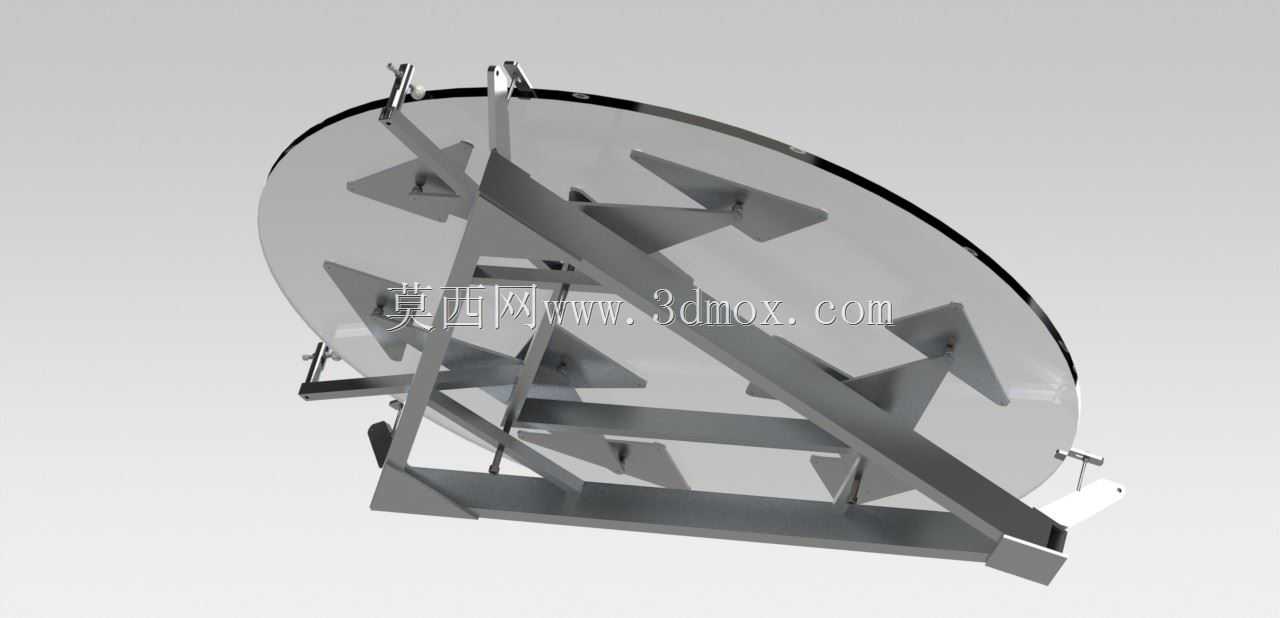

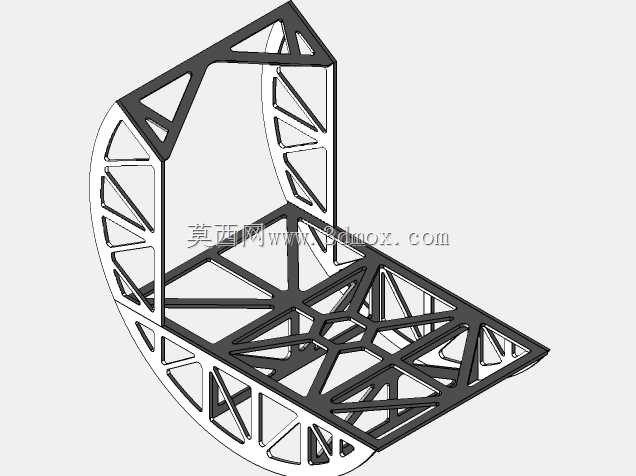

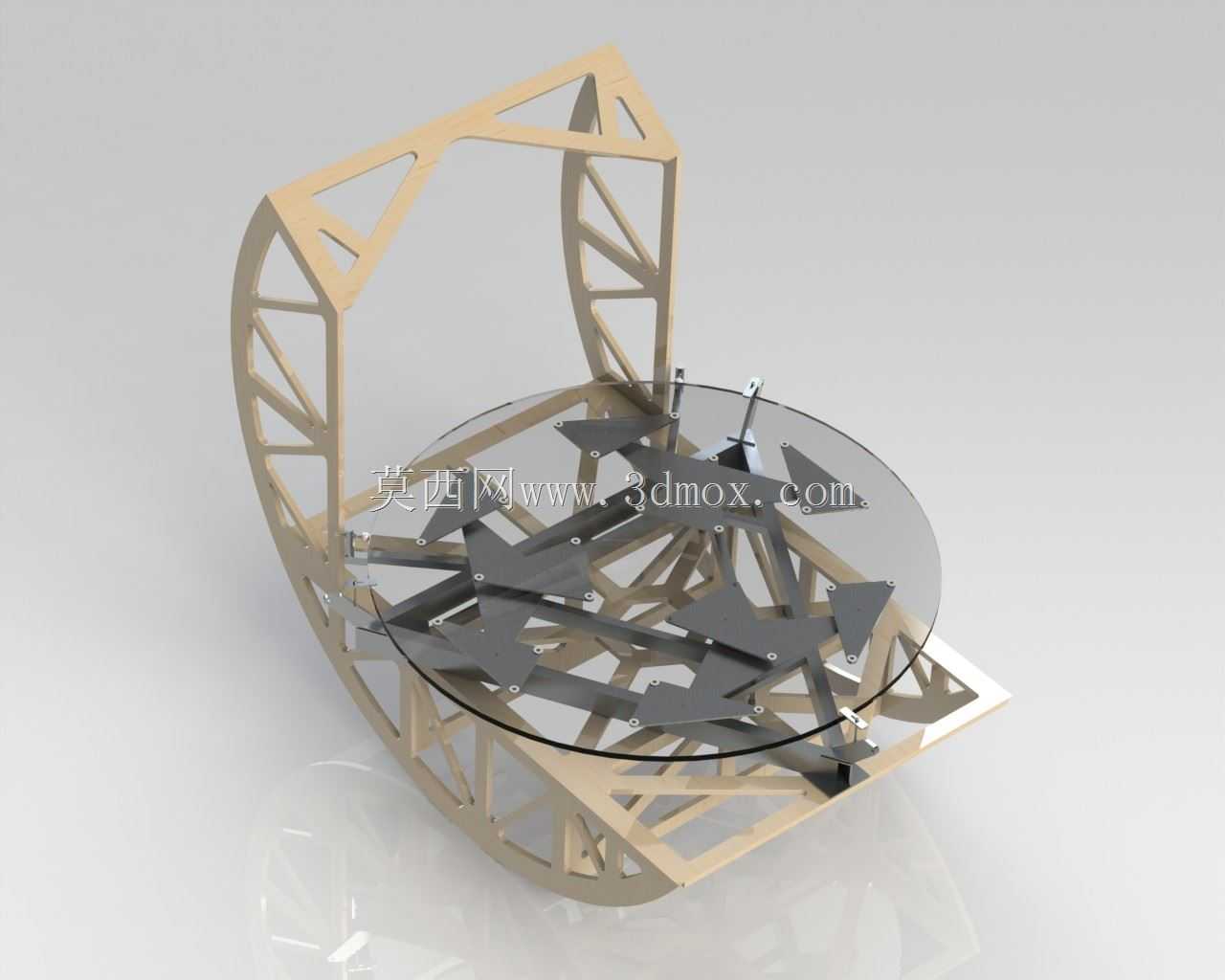

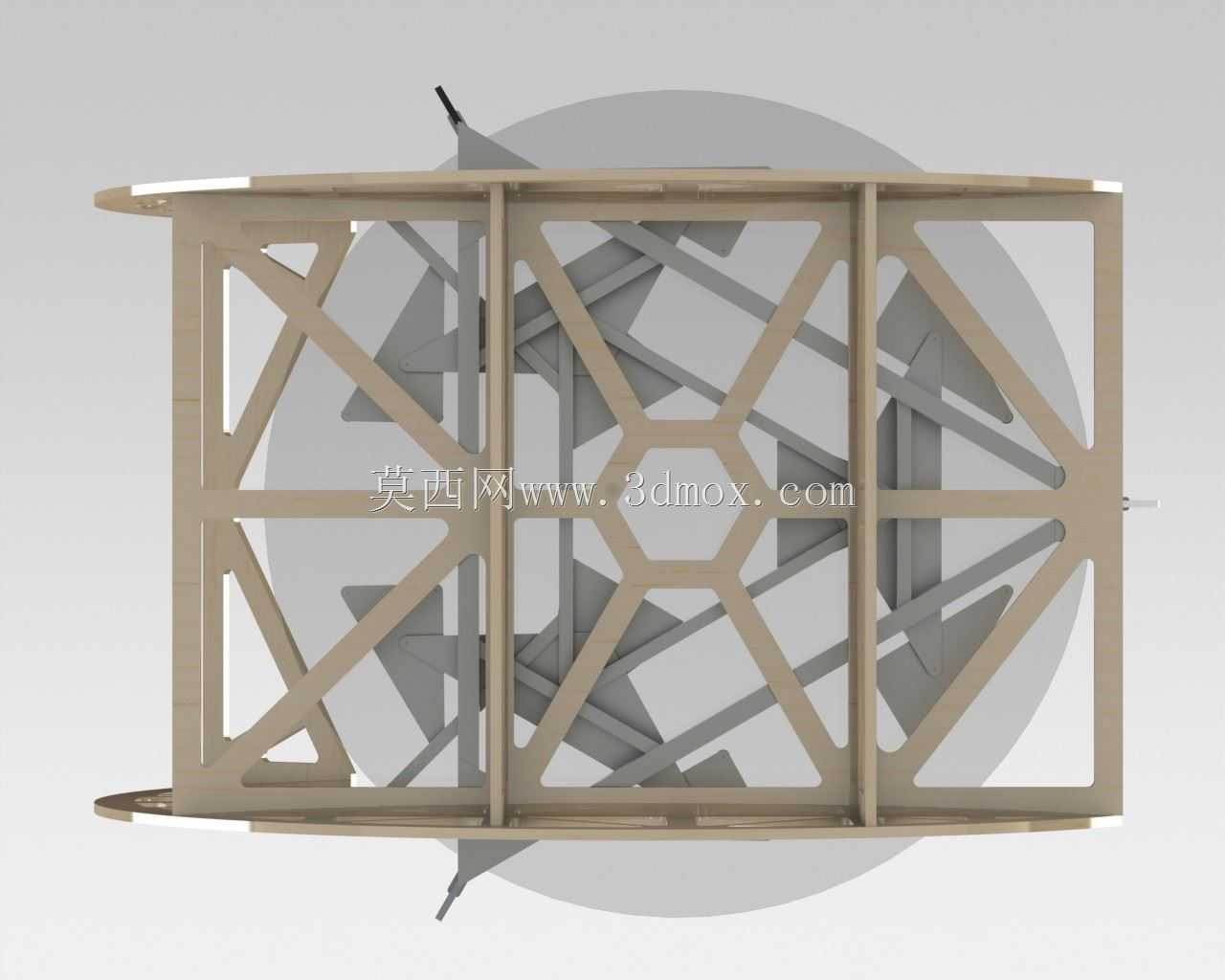

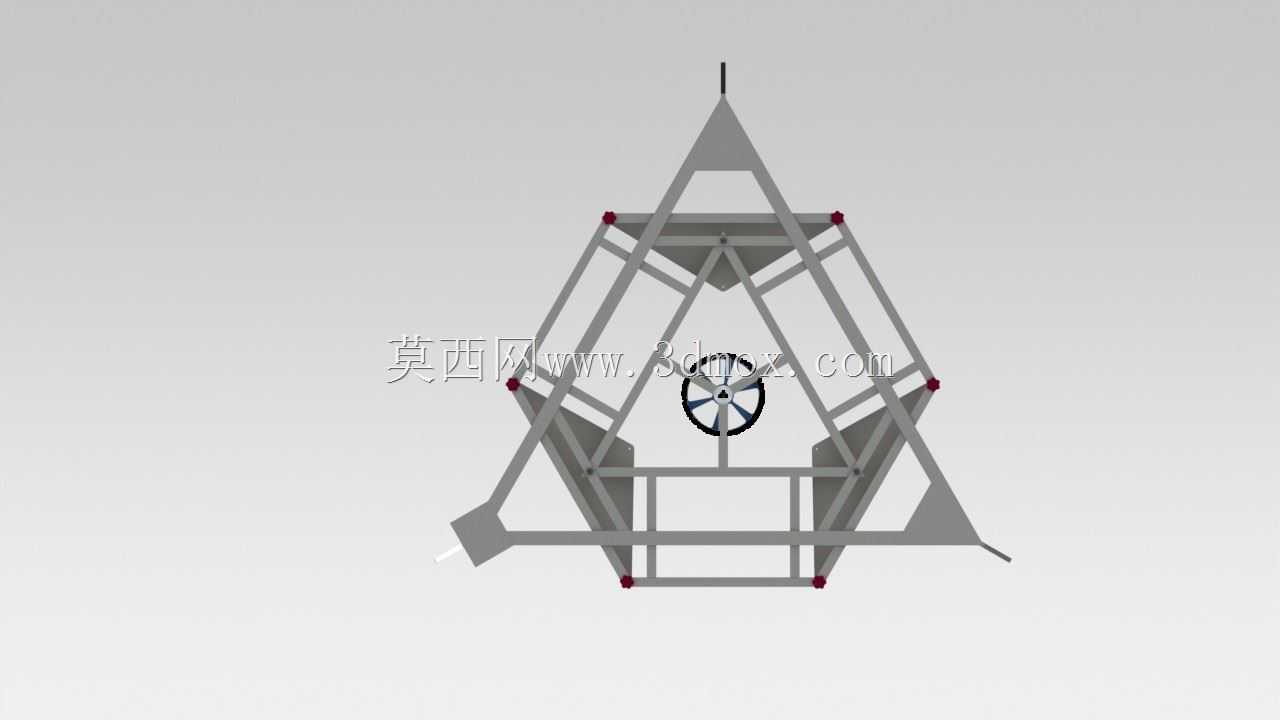

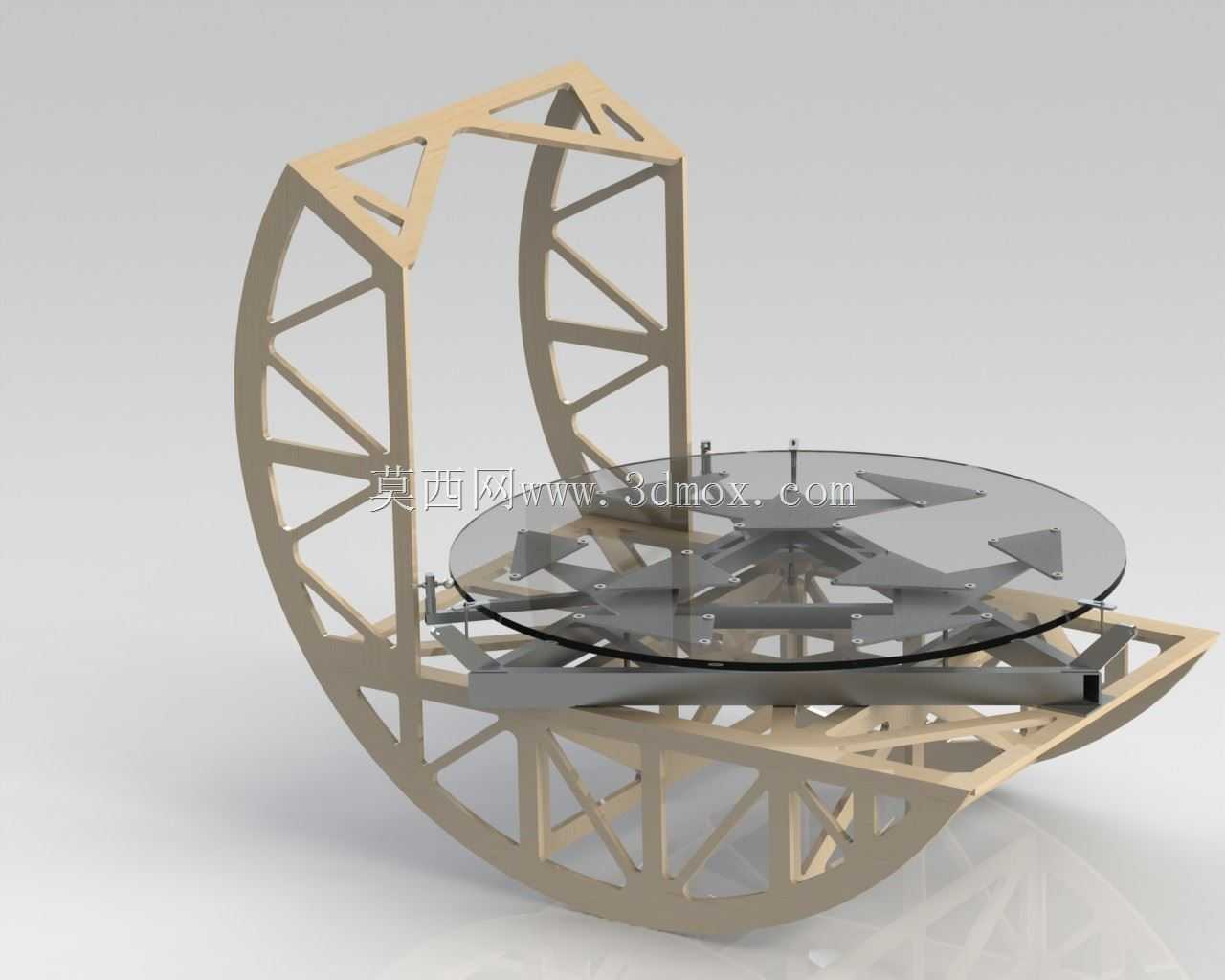

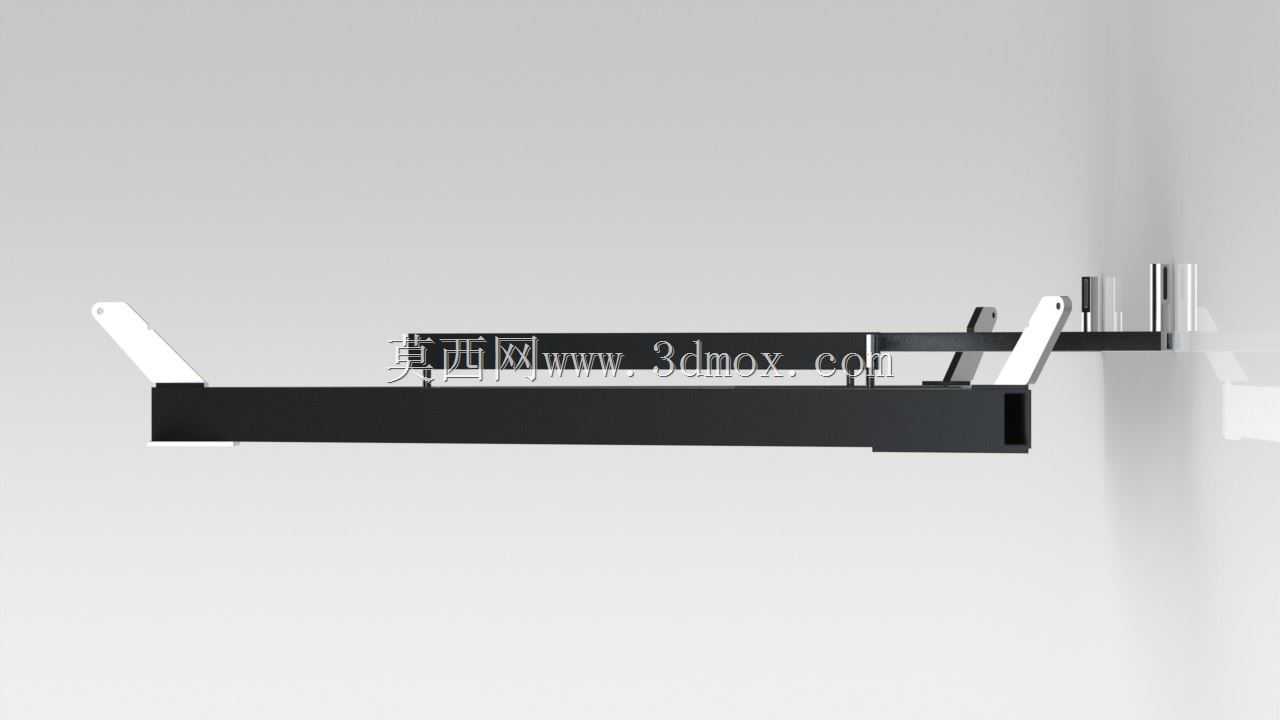

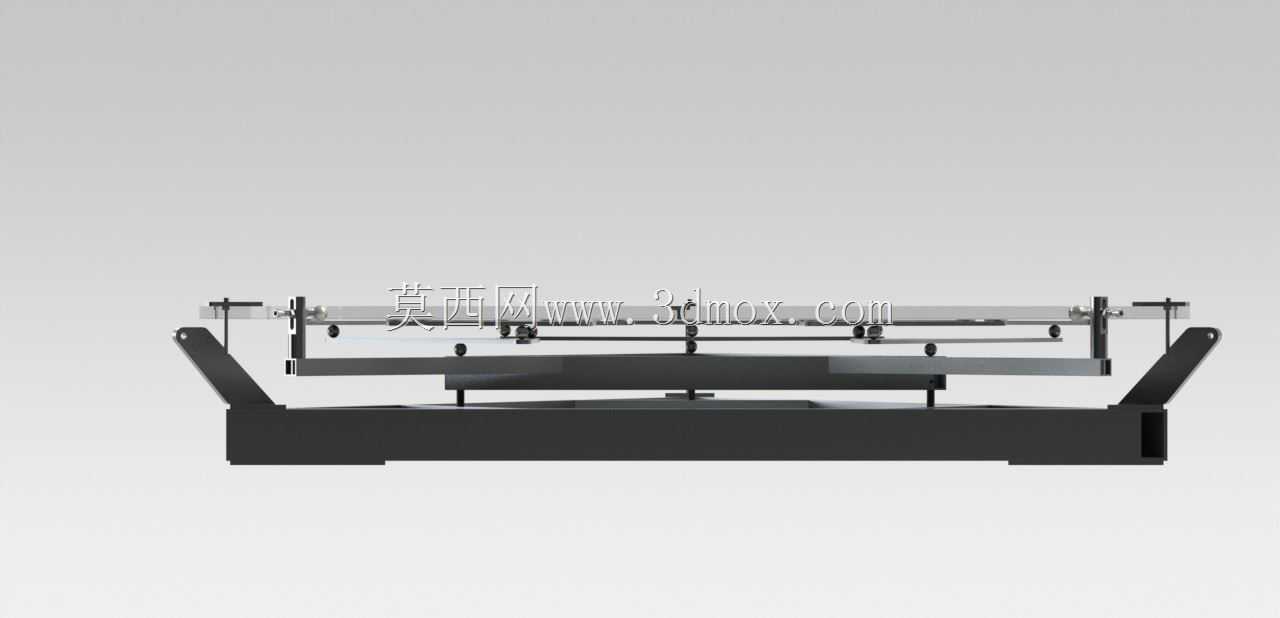

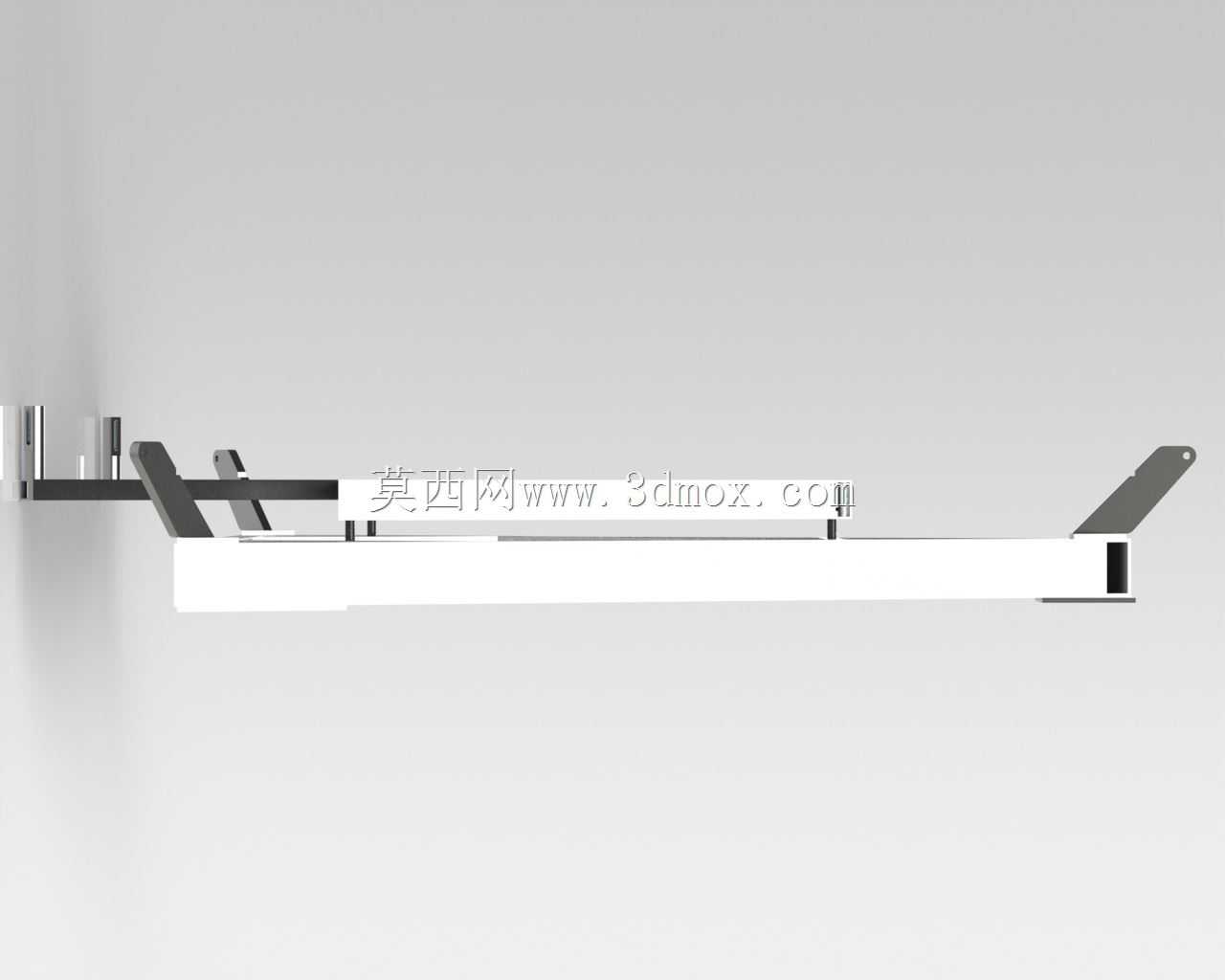

　　这套反射镜单元主要面向大口径天文观测、远距离光电探测场景的光学系统配套，核心解决超薄反射镜在大倾角姿态调整、环境温度波动、自身重力载荷下的面形精度保持问题，区别于传统厚镜面的刚性支撑方案，该结构针对厚度极薄的反射镜基材做了多点离散支撑的拓扑优化，避免局部应力集中导致的镜面面形畸变，保障光学系统的成像分辨率满足使用要求。从结构组成来看，整套单元分为主承载桁架、镜面支撑点位组件、姿态调整接口三个核心部分，外围的半环形桁架采用空间衍架结构设计，通过三角形截面的杆件拼接形成高刚度轻量化承载框架，在控制整体重量的前提下，为内部镜面组件提供足够的结构刚性，抑制外部振动、风载等扰动传递到反射镜镜面，桁架的杆件截面尺寸经过载荷迭代计算，

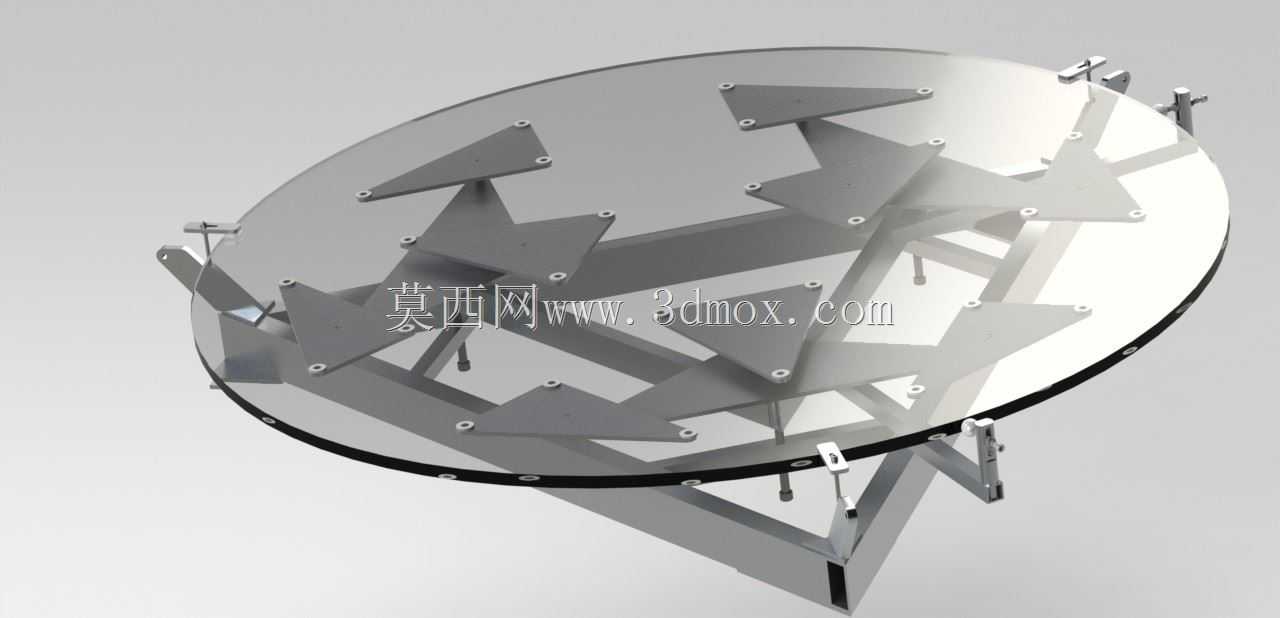

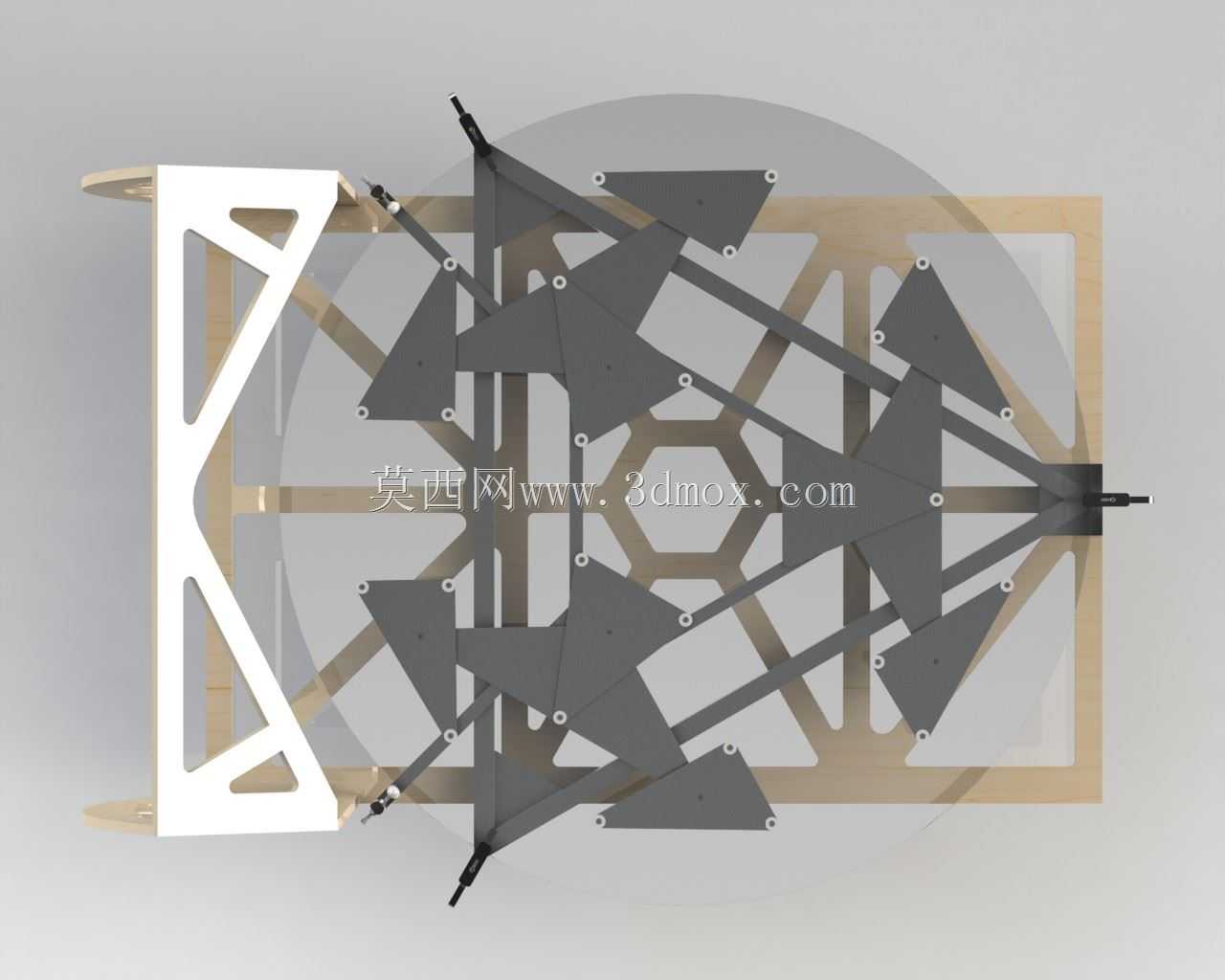

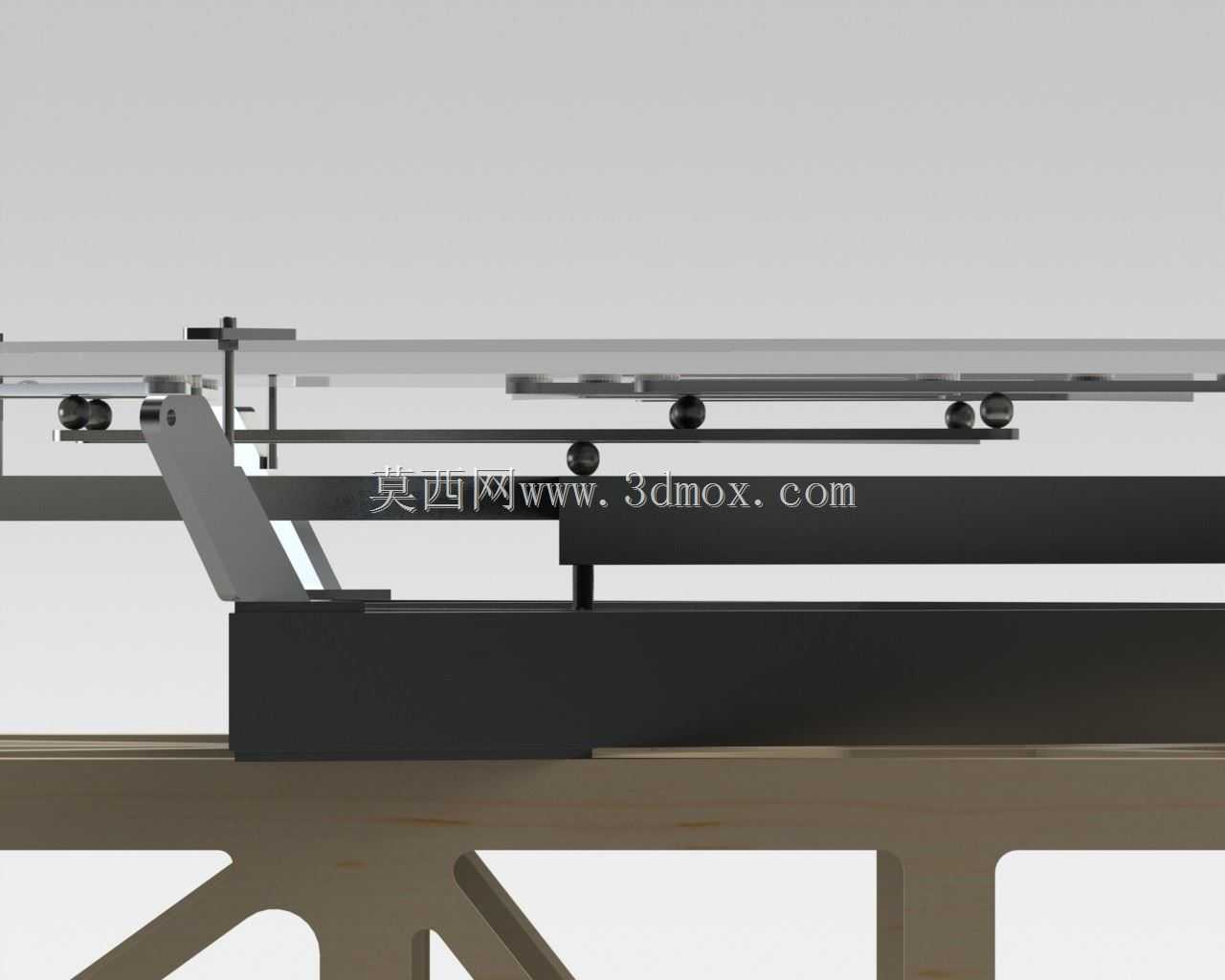

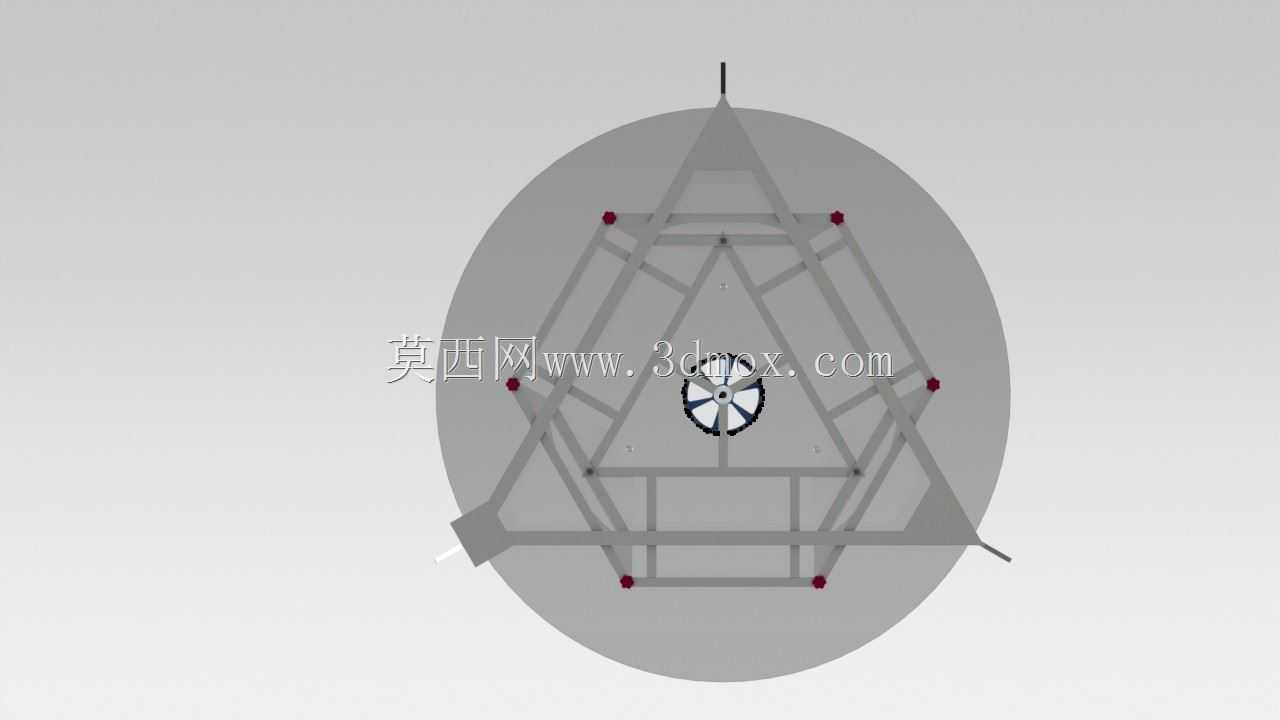

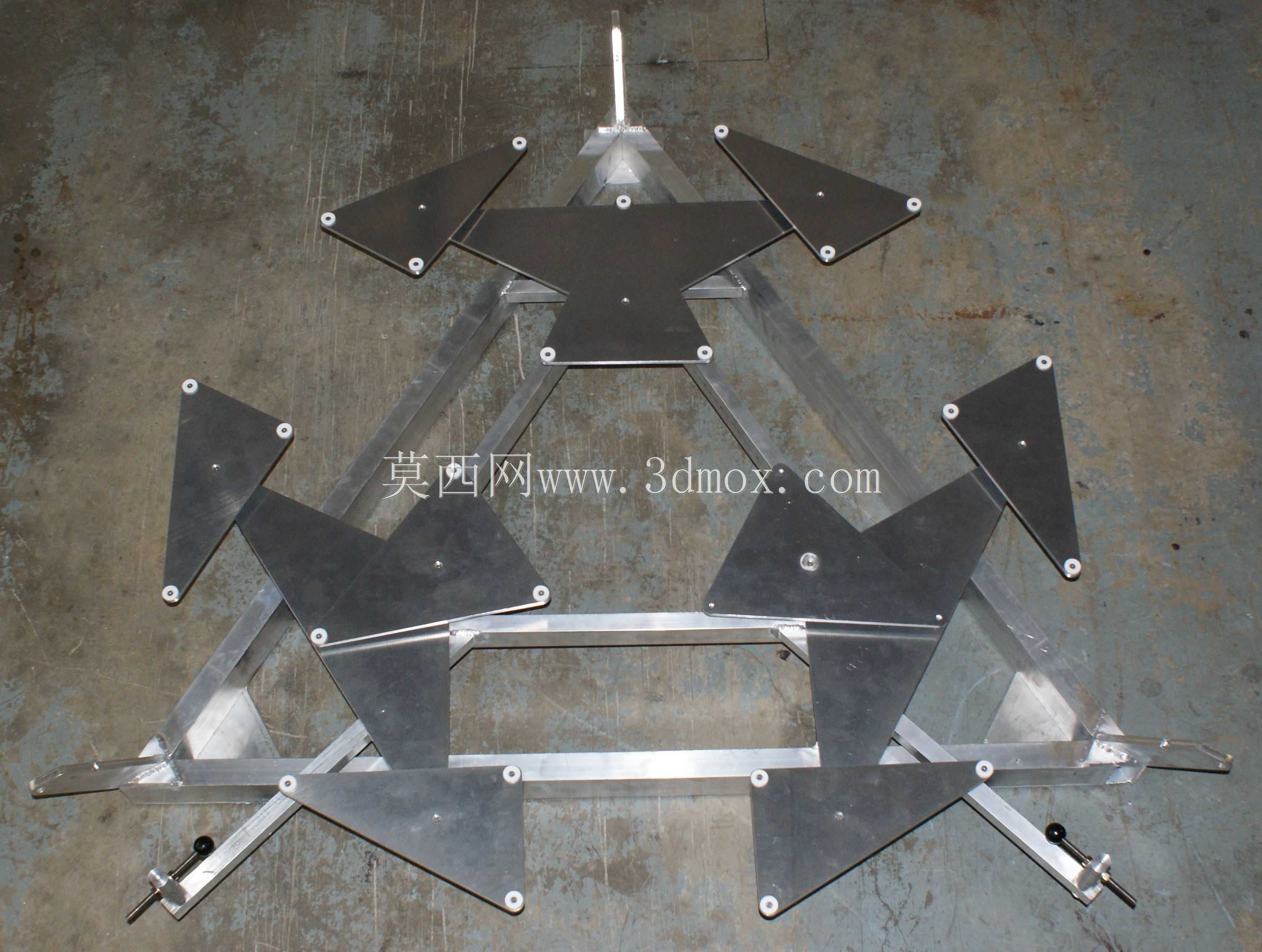

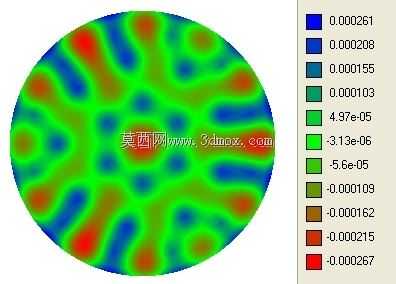

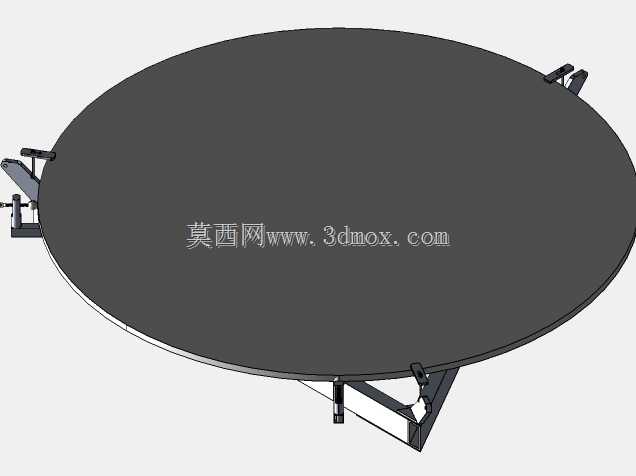

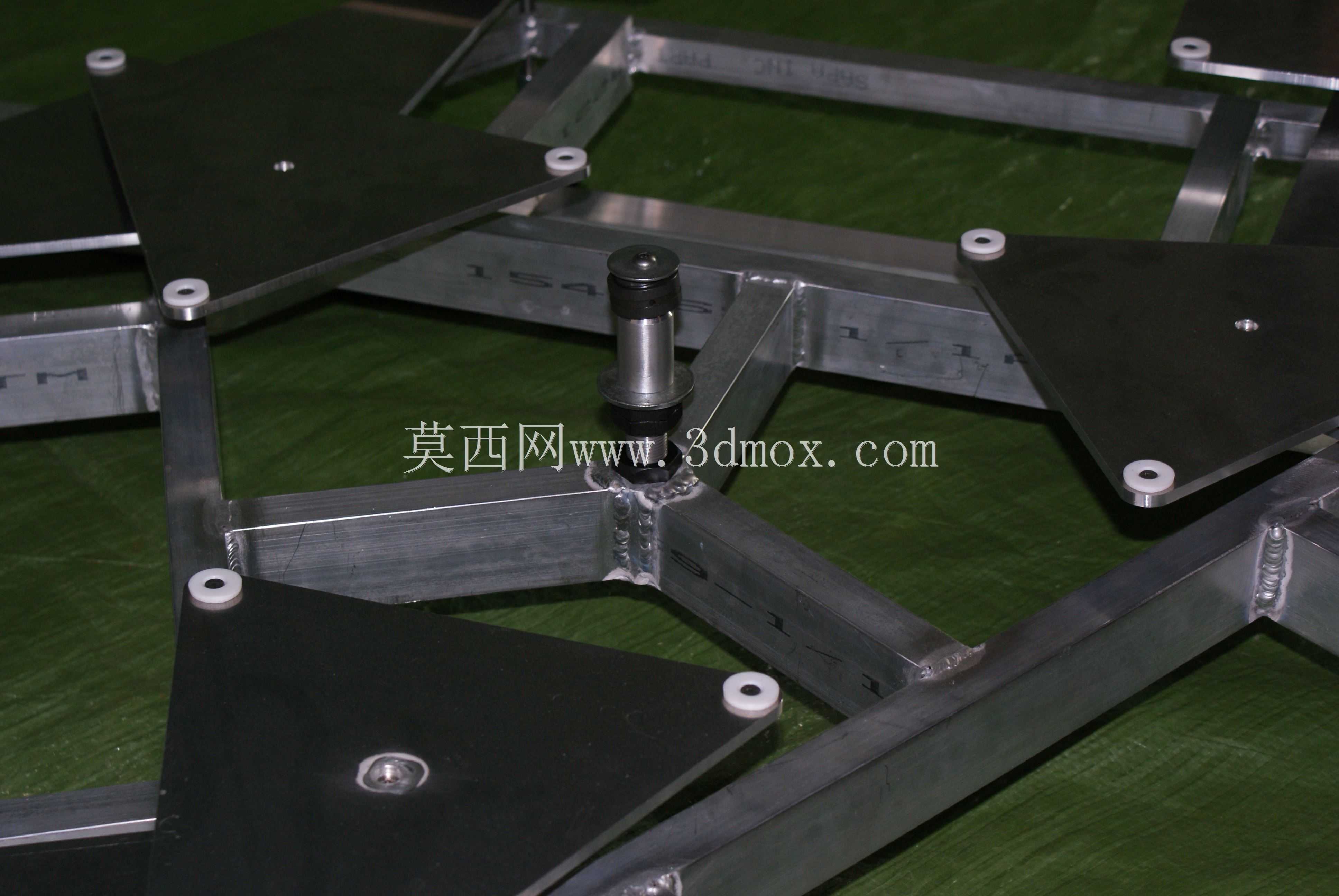

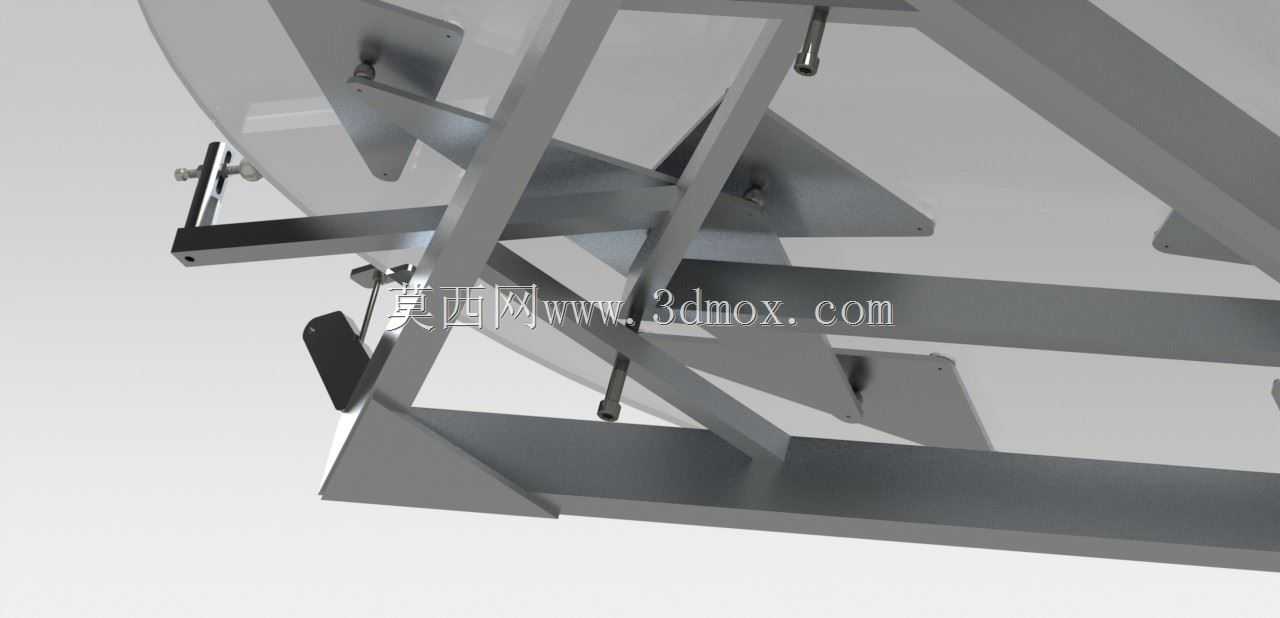

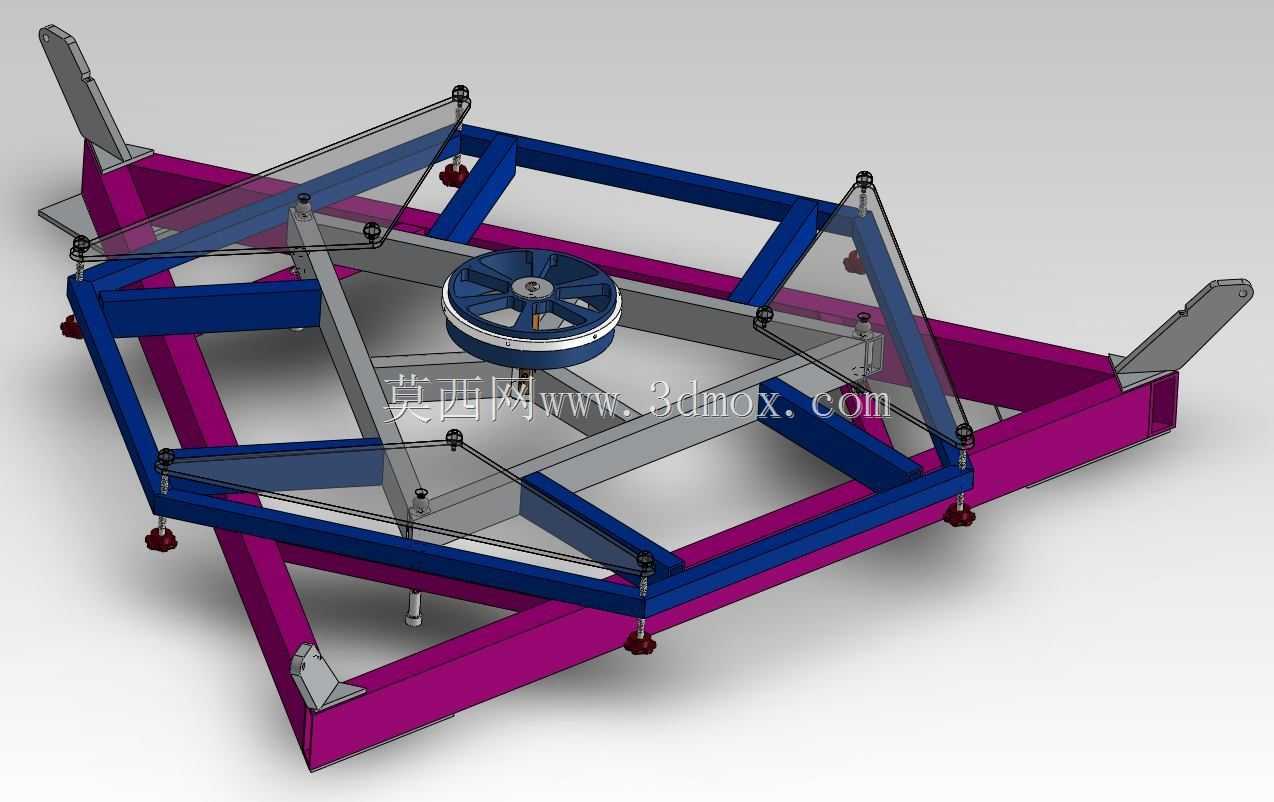

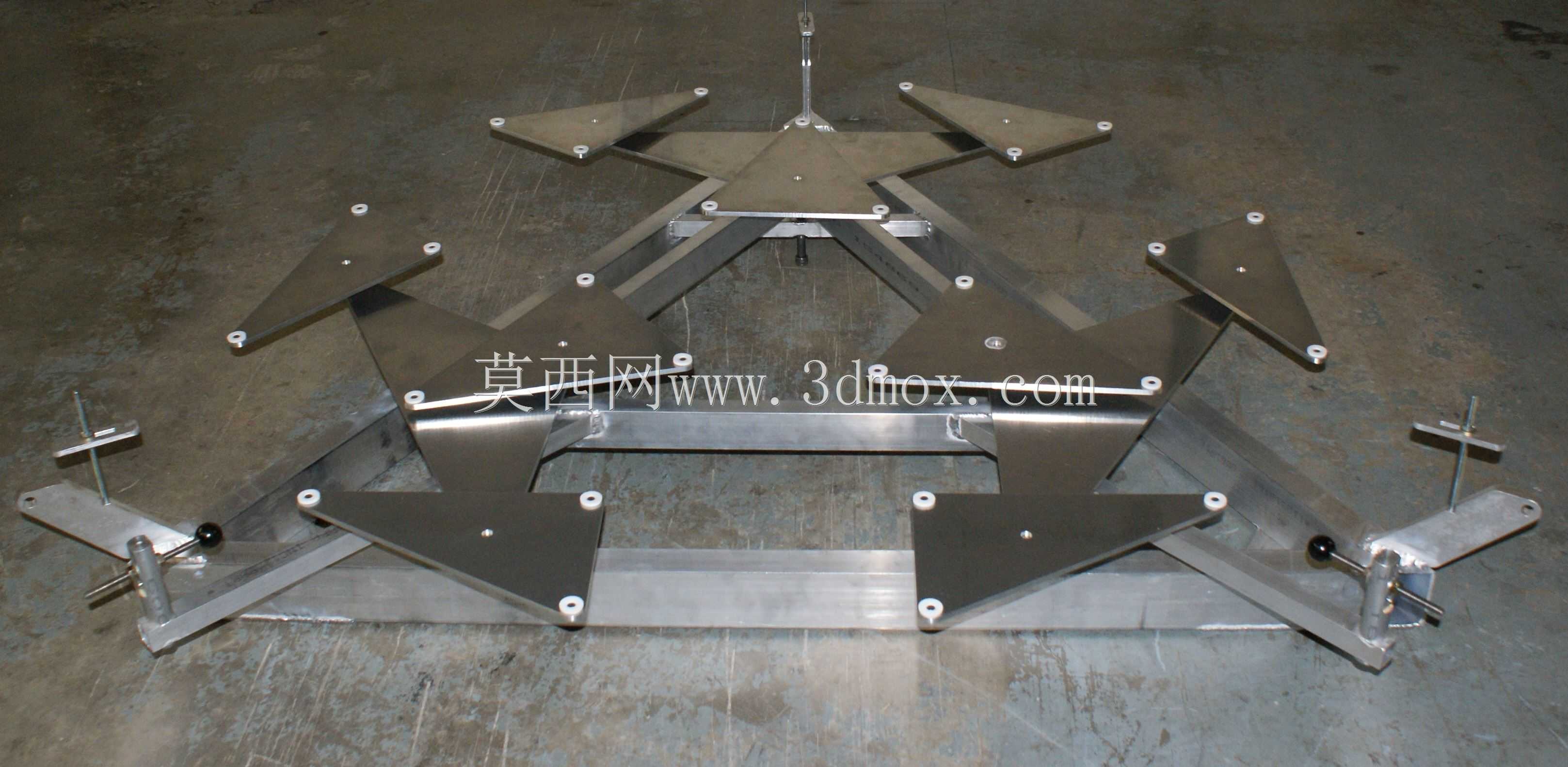

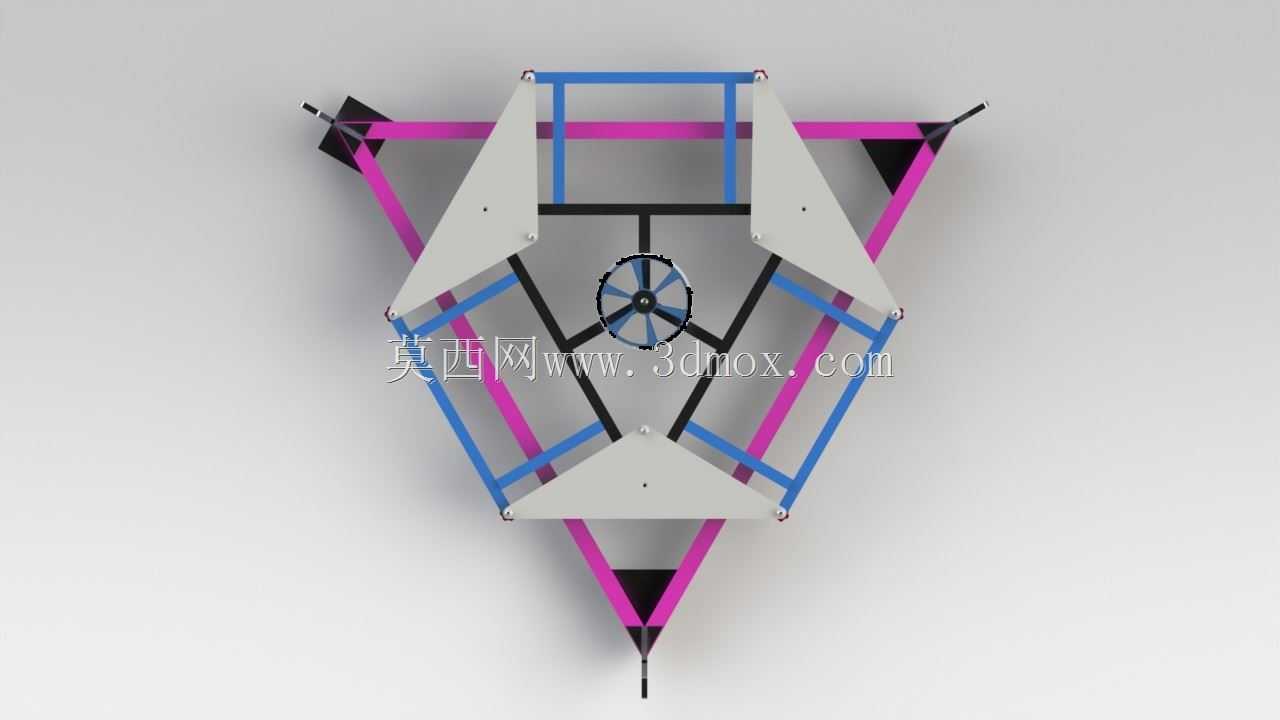

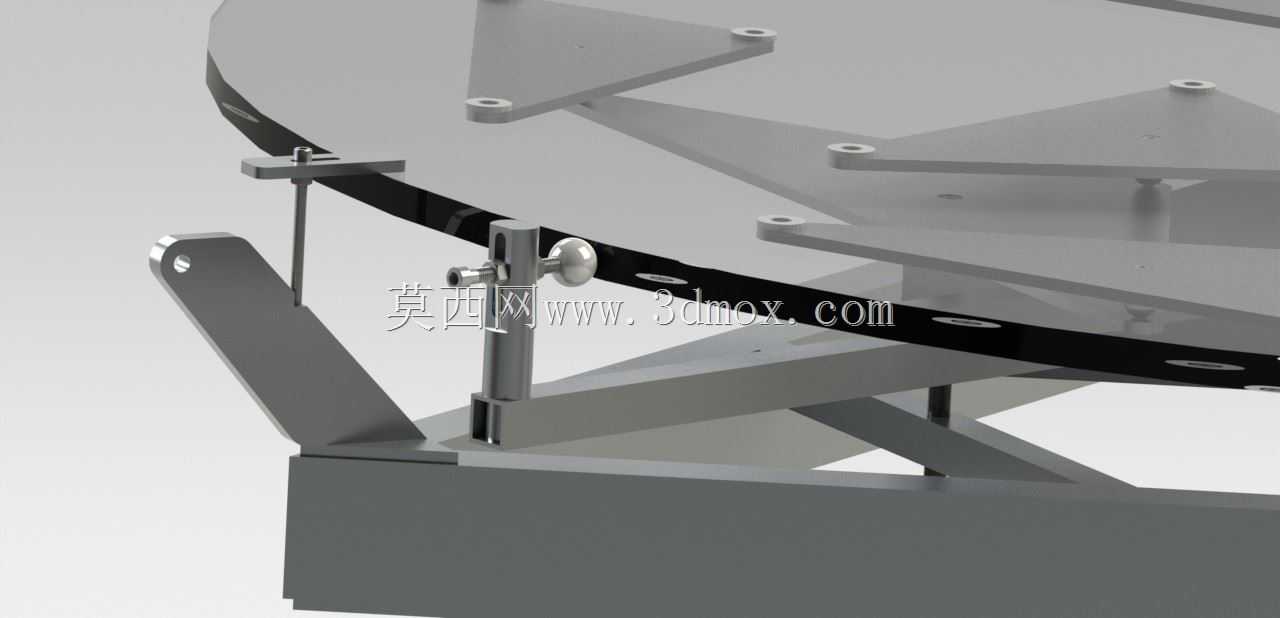

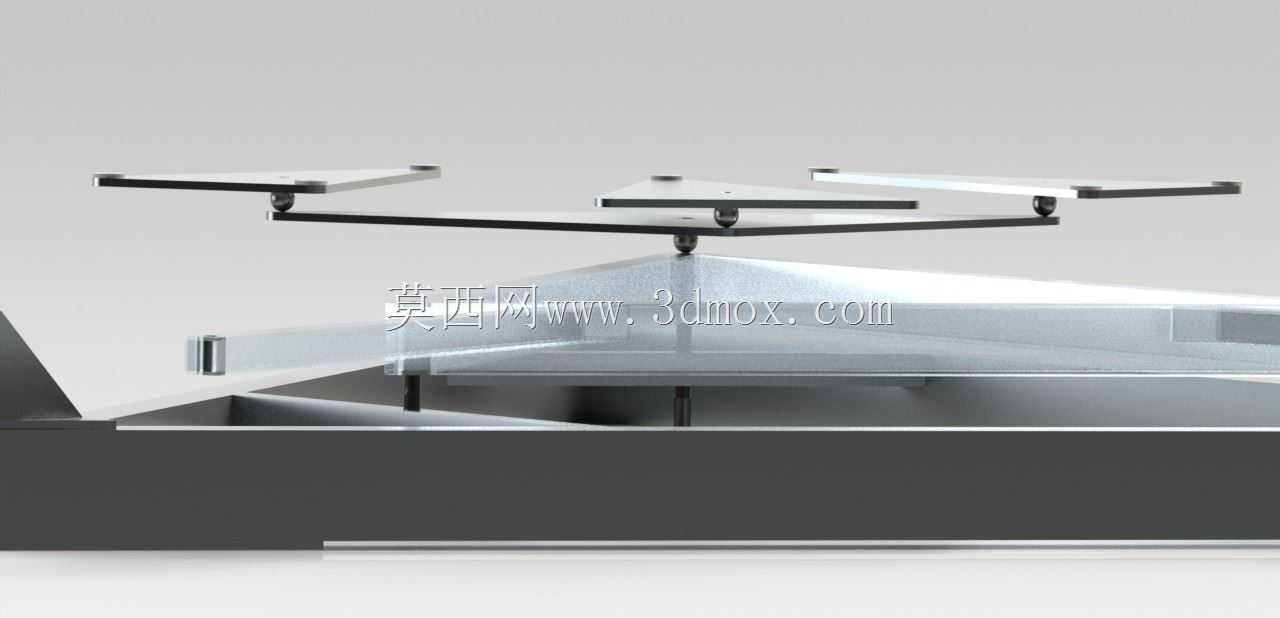

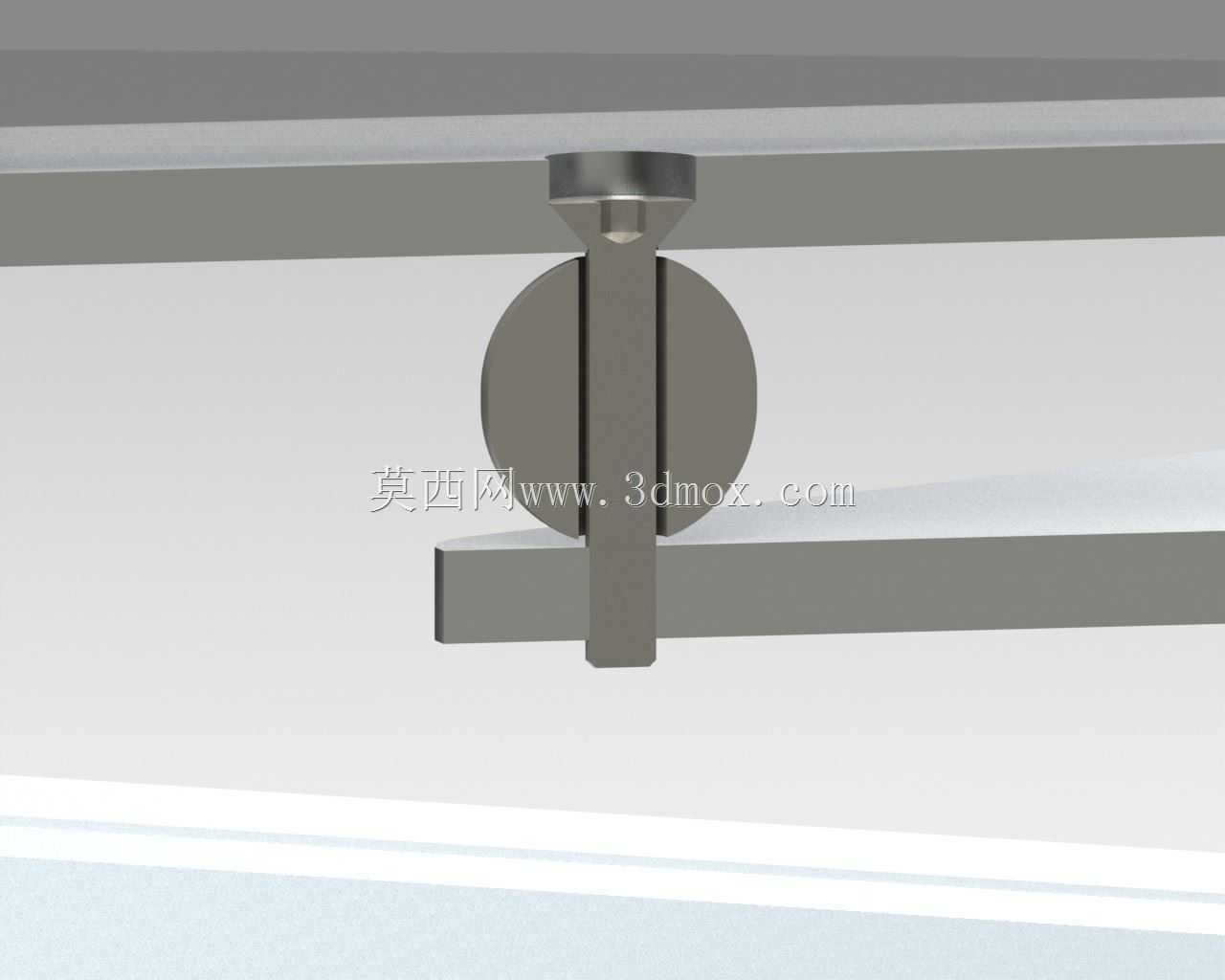

　　在满足刚度阈值的前提下尽可能减小迎风面积，降低户外使用时风载荷对镜面姿态的干扰。镜面支撑部分采用27点离散浮动支撑布局，每个支撑点都带有微量自适应调整结构，能够在镜面受重力产生微变形时自动补偿支撑力分布，让整个镜面的支撑反力均匀分布，避免单点支撑力过大造成镜面局部凹陷或者应力破裂，支撑点的排布经过面形仿真优化，对应薄镜面的低阶变形节点位置，能够有效抵消重力带来的镜面球差、像散等光学误差，保障反射面的面形精度控制在光学设计允许的公差范围内。安装边界层面，整套反射镜单元的底部预留了与方位俯仰转台连接的标准化安装接口，接口的孔位排布匹配通用大口径光电设备的转台连接法兰，不需要额外做转接件即可完成集成安装，

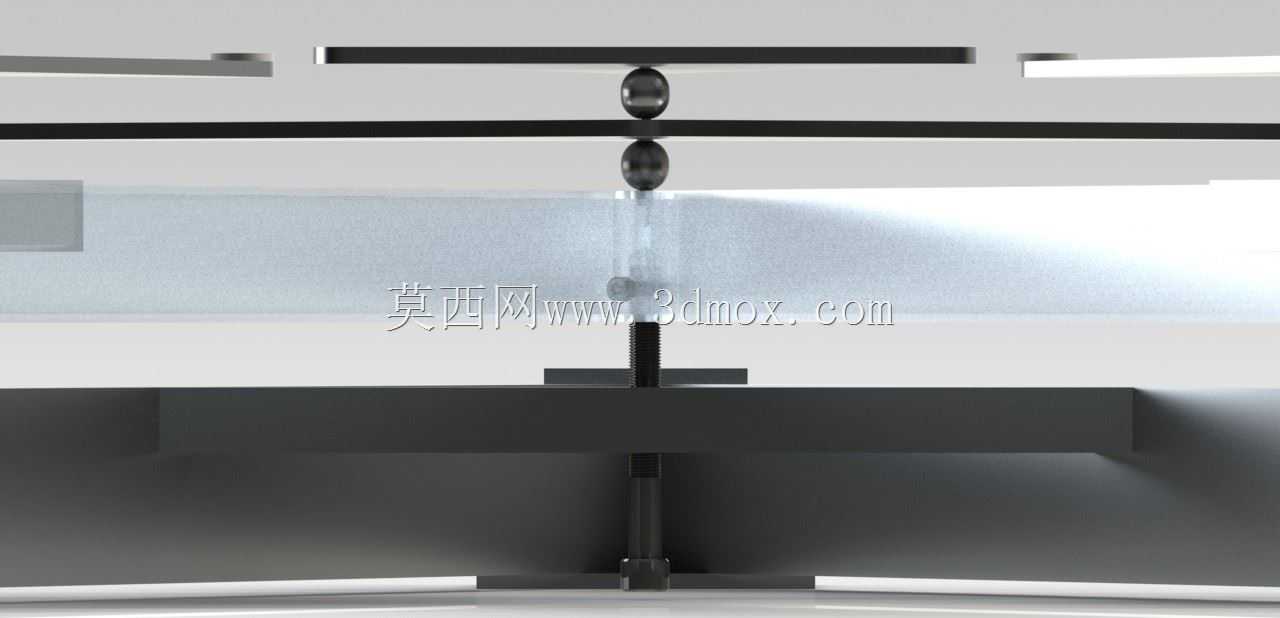

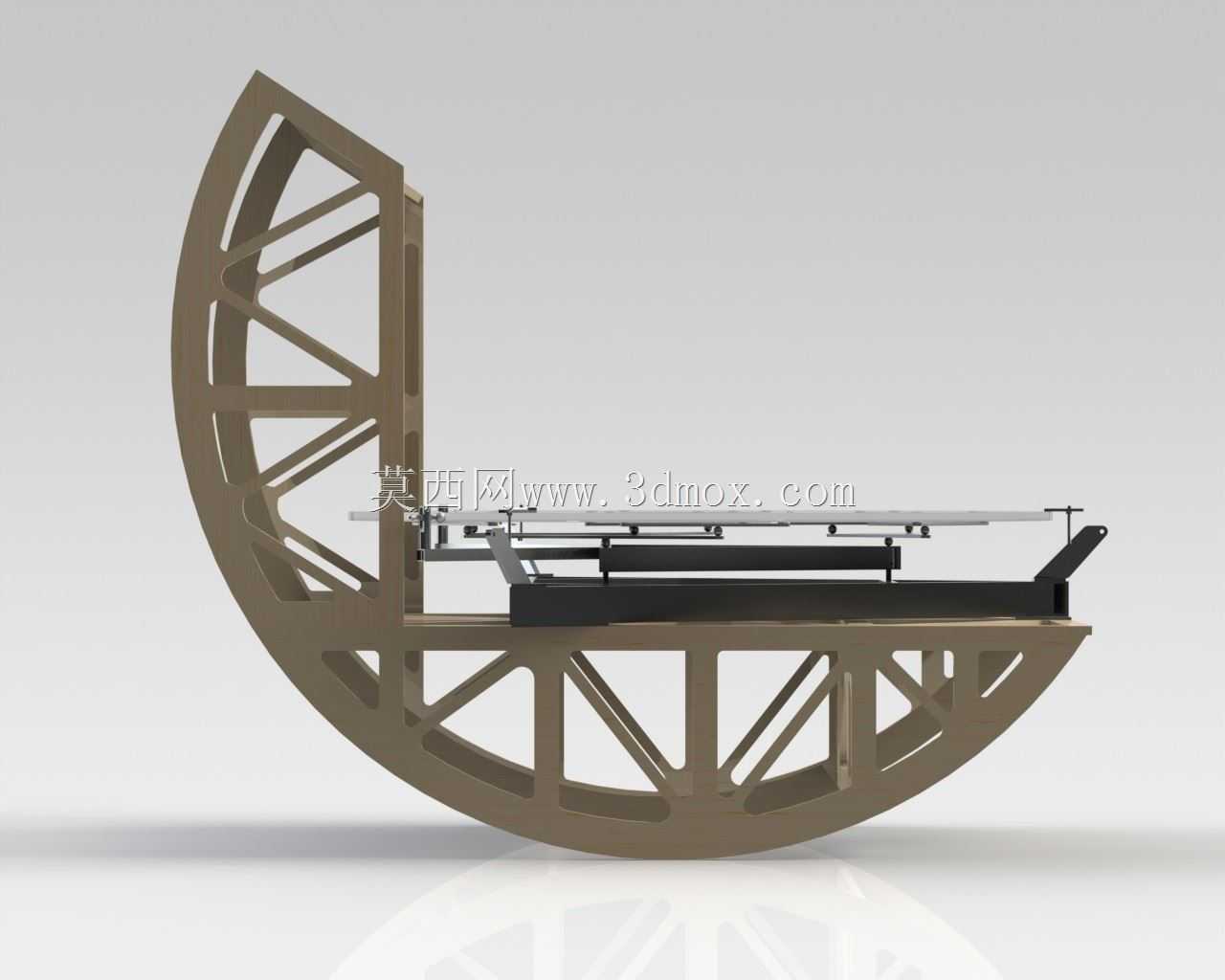

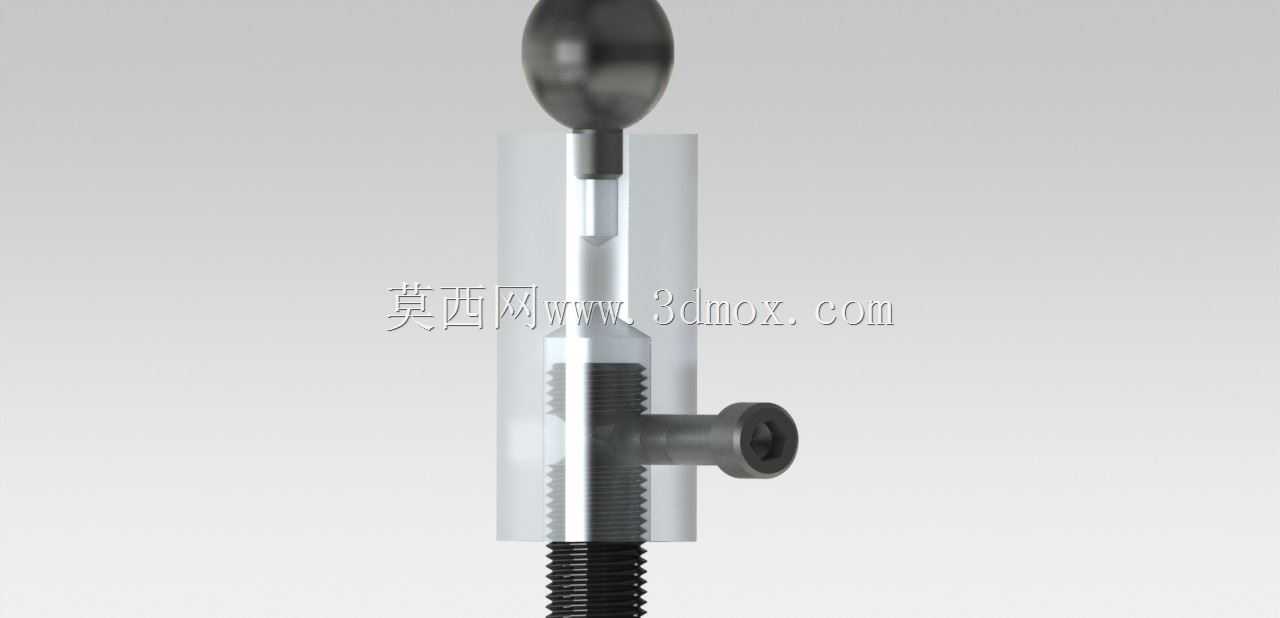

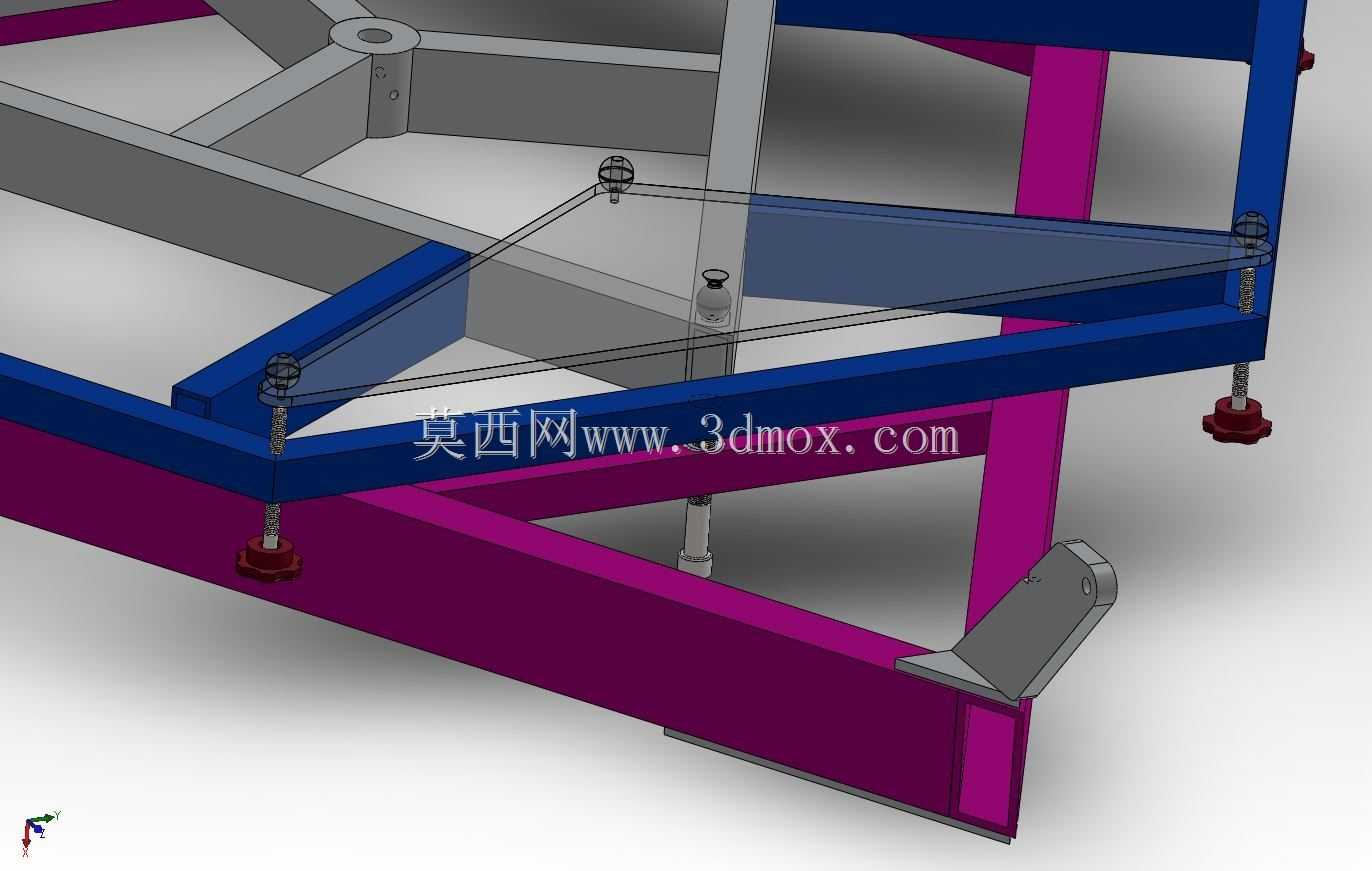

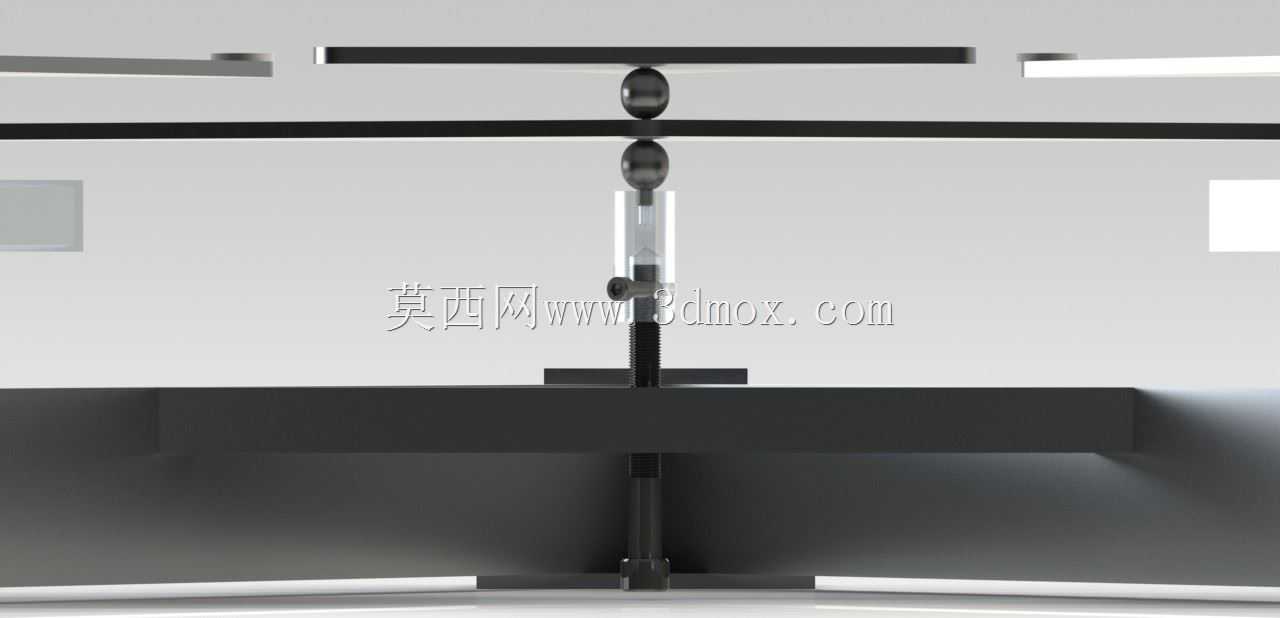

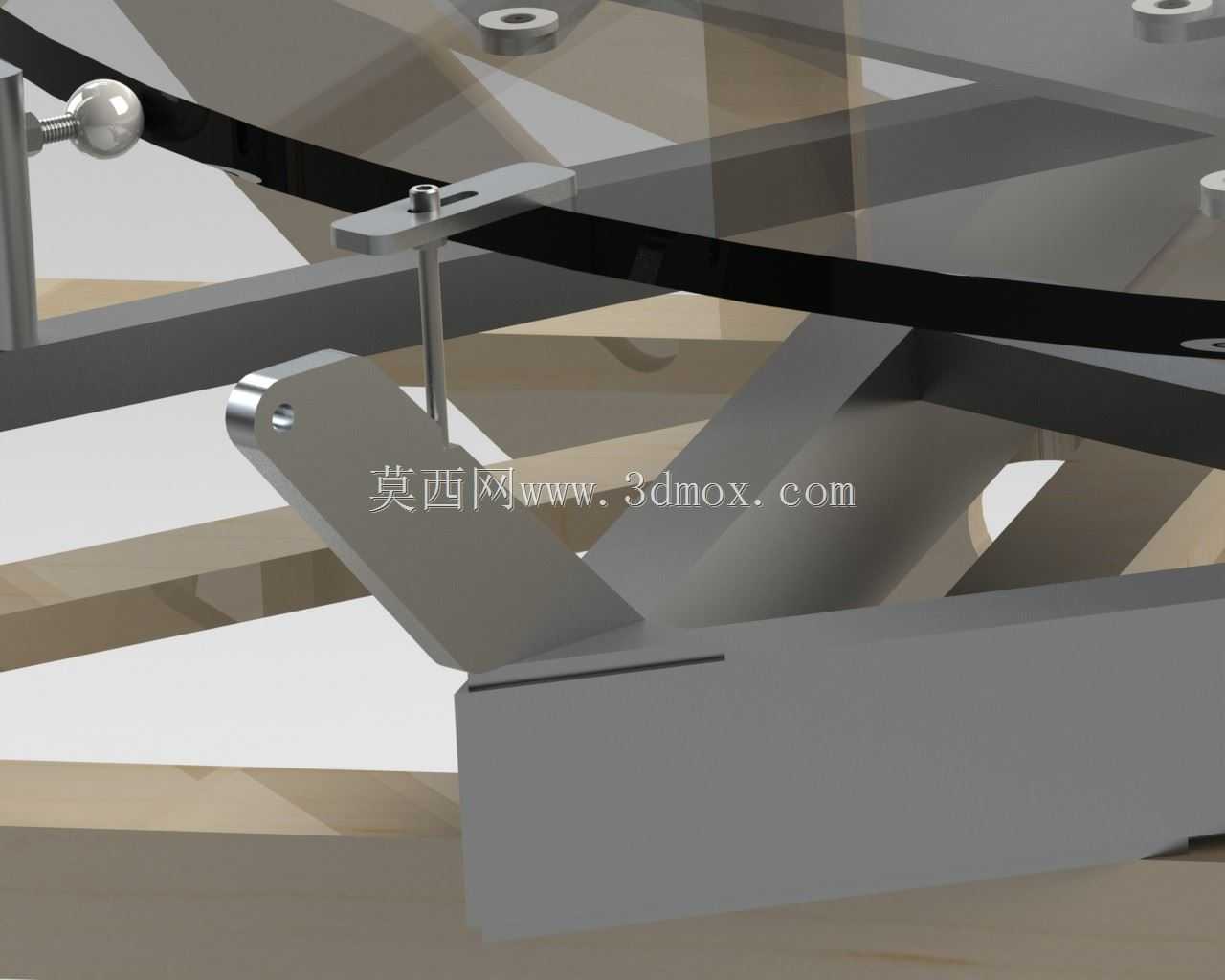

　　半环形桁架的外轮廓尺寸经过包络校验，在俯仰角度从0度到90度调整的全行程内，不会与转台的其他结构件产生运动干涉，同时桁架侧面预留了遮光罩、温控组件的安装螺孔，方便后续根据使用场景拓展配套附件。设计过程中优先考虑了薄镜面的装配应力控制，所有支撑点的高度都可以通过微调螺钉进行微米级调整，装配时可以通过干涉仪实时检测镜面面形，逐点调整支撑高度直到面形精度达标，避免装配过程中产生的内应力长期作用导致镜面变形；桁架部分的材料选用线膨胀系数较低的合金材质，与反射镜基材的线膨胀系数尽可能匹配，减少环境温度变化时因为两种材料热胀冷缩量不一致带来的支撑应力变化，保障宽温度范围内的面形稳定性。在实际使用场景中，

　　该单元既可以作为固定式天文观测望远镜的主反射镜支撑结构，也可以搭载在移动光电探测设备上，用于远距离目标的搜索、跟踪与成像，离散式的支撑结构相比传统的整体背部支撑，重量降低了近40%，更适合对载荷重量敏感的车载、机载光电设备使用，同时结构的模块化程度较高，单个支撑点出现故障时可以单独拆卸更换，不需要拆解整个镜面组件，大幅降低了后期维护的难度与成本。结构的力学性能经过仿真校验，在常规运输振动、冲击载荷下，所有杆件的应力都远低于材料的屈服强度，不会出现塑性变形，支撑点的锁紧结构采用防松设计，长期使用不会出现支撑点位移导致的面形精度下降，能够满足户外长期值守使用的可靠性要求。
