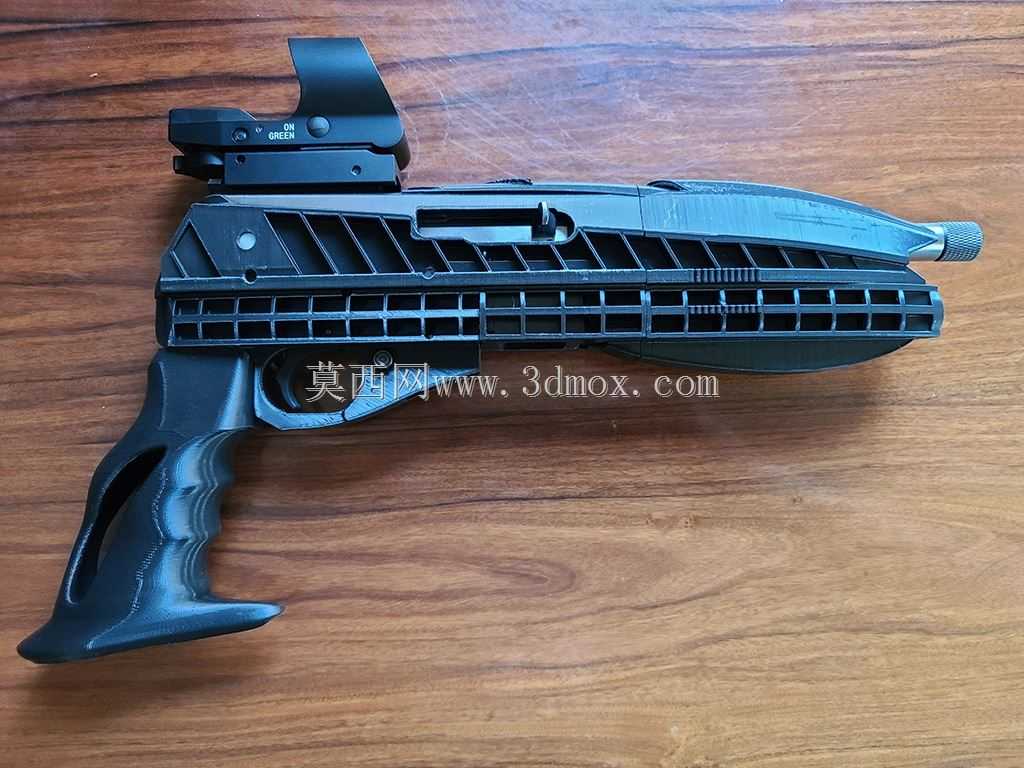

星际迷航皮卡德设定破坏者手持道具结构

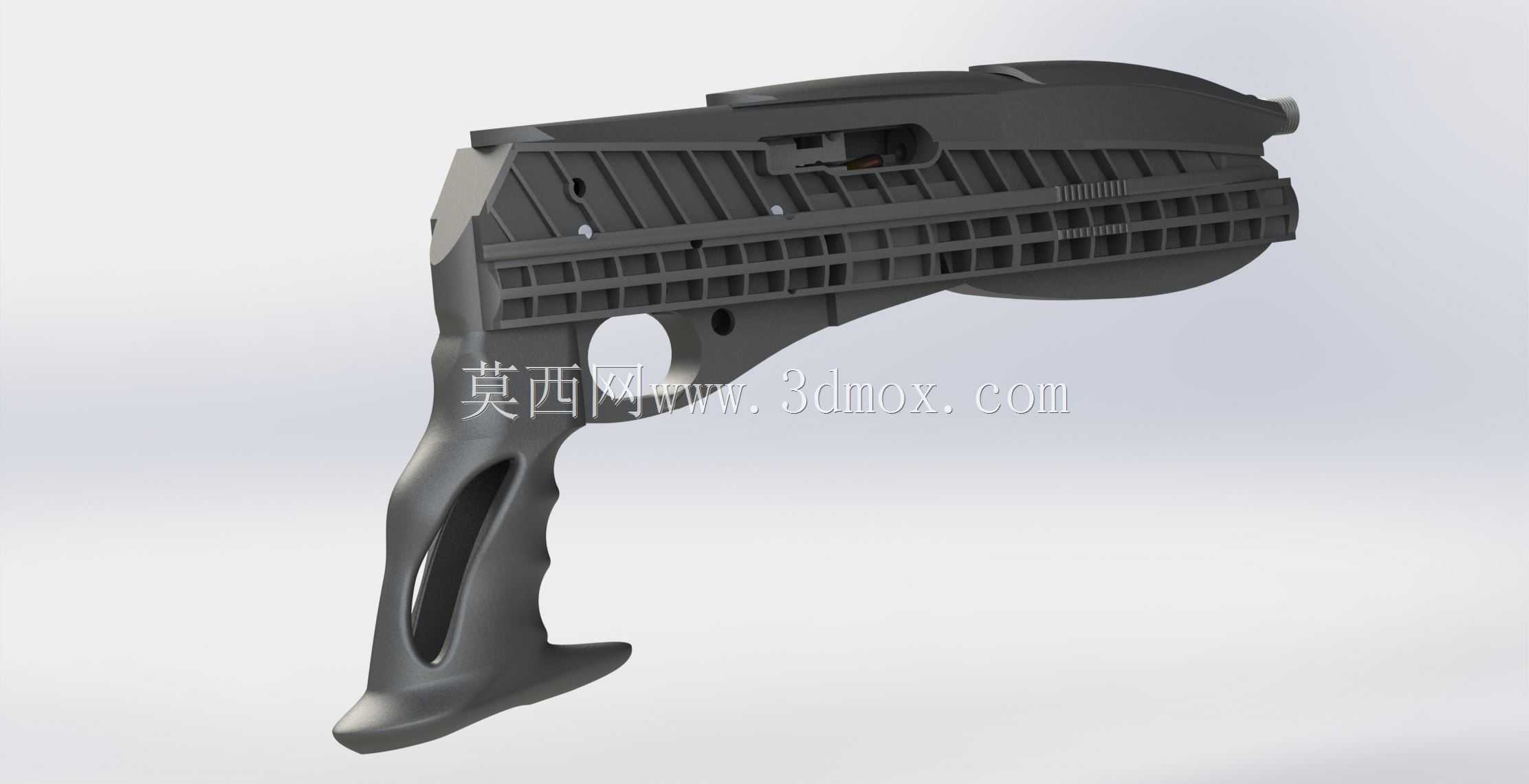

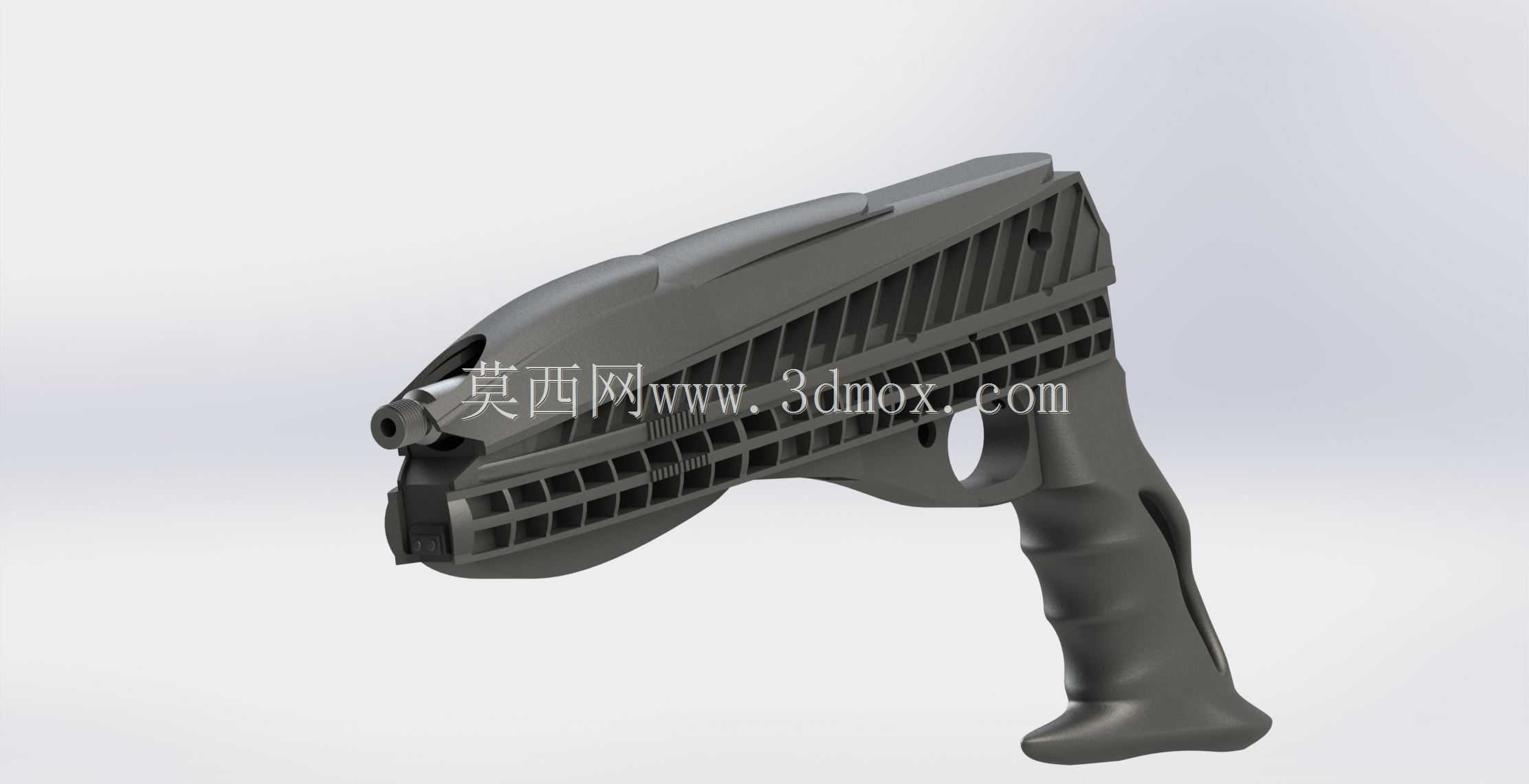

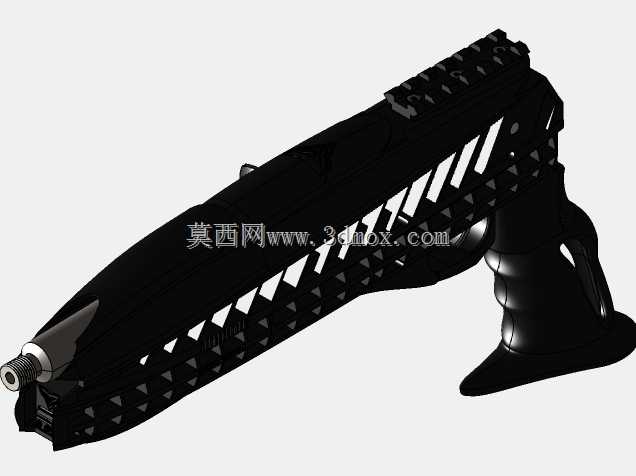

　　本次呈现的手持类道具结构，参考影视IP中特定手持设备的外观逻辑做结构还原，整体围绕单手握持的人机交互逻辑做骨架排布，没有冗余的外凸结构，所有棱边都做了适配手持的圆弧过渡，避免长时间握持产生硌手的应力集中点。从结构布局来看，握把区域做了内凹的指位贴合设计，拇指位置预留了对应的操作位凹陷，握持时手掌与壳体的接触面积分布均匀，重心落在握把中心靠前15mm位置，单手握持时不会出现头重脚轻的下坠感，符合手持设备的配重设计逻辑。主体壳体采用格栅式加强筋布局，沿着设备长度方向排布的横向筋条与纵向支撑筋交叉，在不增加整体壁厚的前提下将壳体的抗弯折强度提升40%以上，筋条厚度统一为2mm，筋条间距控制在8mm，

　　既可以保证壳体受侧向挤压时不会出现大面积凹陷，也能控制整体重量，避免实心结构带来的握持负担。设备前端的平直段预留了功能模块的安装腔，内部做了对应的卡槽定位结构，可适配不同功能的内置模块安装，腔体内壁做了1mm的定位凸台，模块装入后无需额外打胶即可靠凸台卡合实现初步固定，后续装配时可根据需求增加紧固件做二次加固。握把与主体衔接的位置做了圆弧过渡的加强结构，避免跌落时衔接位置出现应力断裂，过渡区域的壁厚比常规壳体壁厚增加1mm，对应内部做了三角支撑筋，将跌落时的冲击力分散到主体壳体的整个筋条网络上，不会集中在衔接拐角处。从安装边界来看，设备整体长度控制在220mm，握把区域的最大宽度为35mm，最窄握持位置宽度为28mm，

　　适配绝大多数成年用户的手掌握持尺寸，握把的倾斜角度为12度，符合手臂自然抬起时的手腕角度，长时间握持不会出现手腕酸痛的问题。壳体的拼接采用上下扣合的结构，分型面沿着设备侧面的中心棱线排布，扣合位预留了1.2mm的止口结构，装配后上下壳的拼接缝隙控制在0.1mm以内，不会出现明显的错位台阶，外观面的所有筋条都做了一致的拔模斜度，拔模角度为1.5度，适配注塑加工的脱模需求，不需要额外做后期的打磨修整即可获得规整的外观效果。这类结构设计除了应用在影视道具的复刻制作中，也可以给手持类检测设备、手持通讯终端的结构设计提供参考，尤其是格栅式加强筋的布局逻辑，在需要控制设备重量同时保证结构强度的手持设备场景中，具备很高的复用价值。

　　在实际的结构验证过程中，这类格栅结构的壳体相比实心壳体重量降低62%，抗冲击性能仅下降8%，完全满足手持设备日常使用的强度需求，同时筋条形成的空腔还可以预留走线空间，内置的线路可以沿着筋条的间隙排布，用筋条做线路的限位结构，不需要额外设计线卡，简化内部装配的工序。握把位置的镂空设计除了减轻重量之外，还可以提升握持时的透气性，长时间握持手心出汗时，镂空位置可以形成空气流通，避免汗液积在握把与手掌之间出现打滑的问题，镂空边缘都做了R2的圆角处理，不会划伤手掌皮肤。设备尾部做了微凸的挡边结构，握持时小拇指可以抵在挡边位置，防止设备从手中向前滑脱，挡边的突出高度为5mm，刚好贴合小拇指的弯曲弧度，不会因为突出过多影响握持的舒适度。整体结构没有采用复杂的曲面异形结构，所有特征都可以通过常规的三轴加工完成制作，小批量复刻时可以采用3D打印做原型验证，批量生产时直接开注塑模即可，所有特征的脱模角度都符合注塑工艺的要求，没有倒扣结构需要做滑块抽芯，模具结构简单，量产的成本控制难度低。
