汽车密封条密封胶自动涂覆作业设备

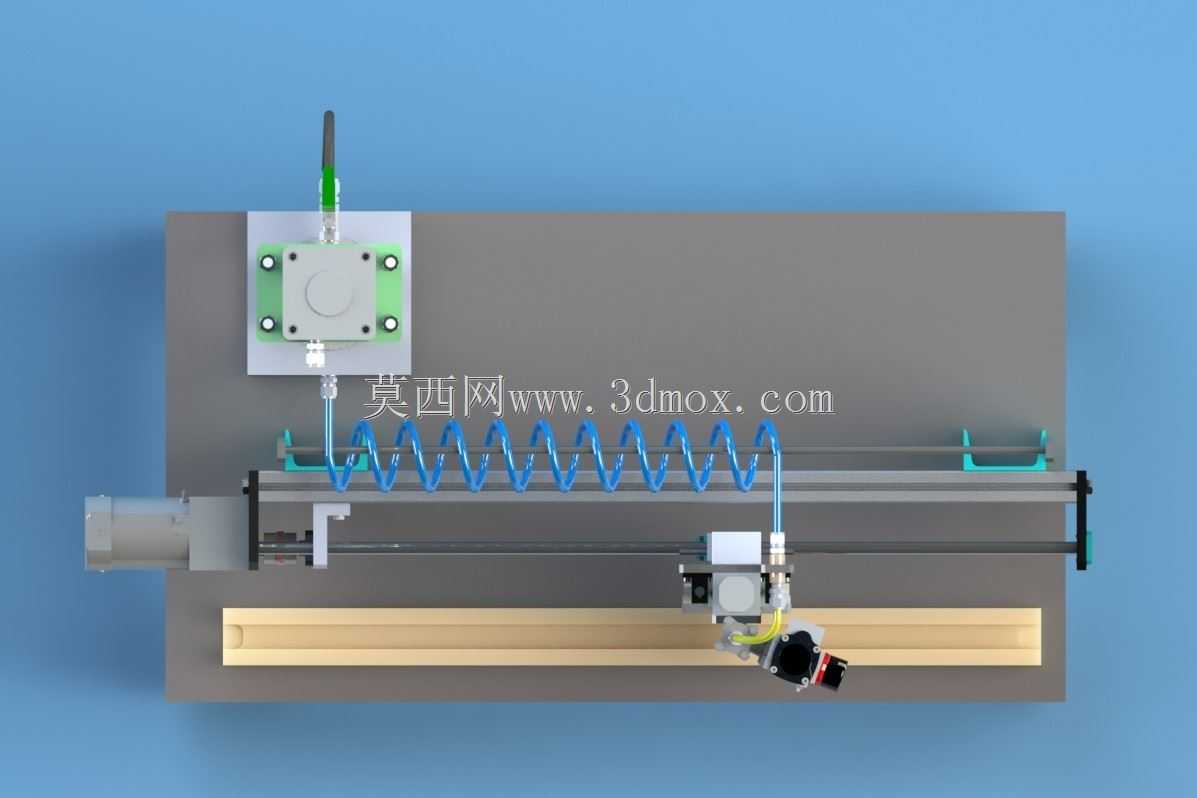

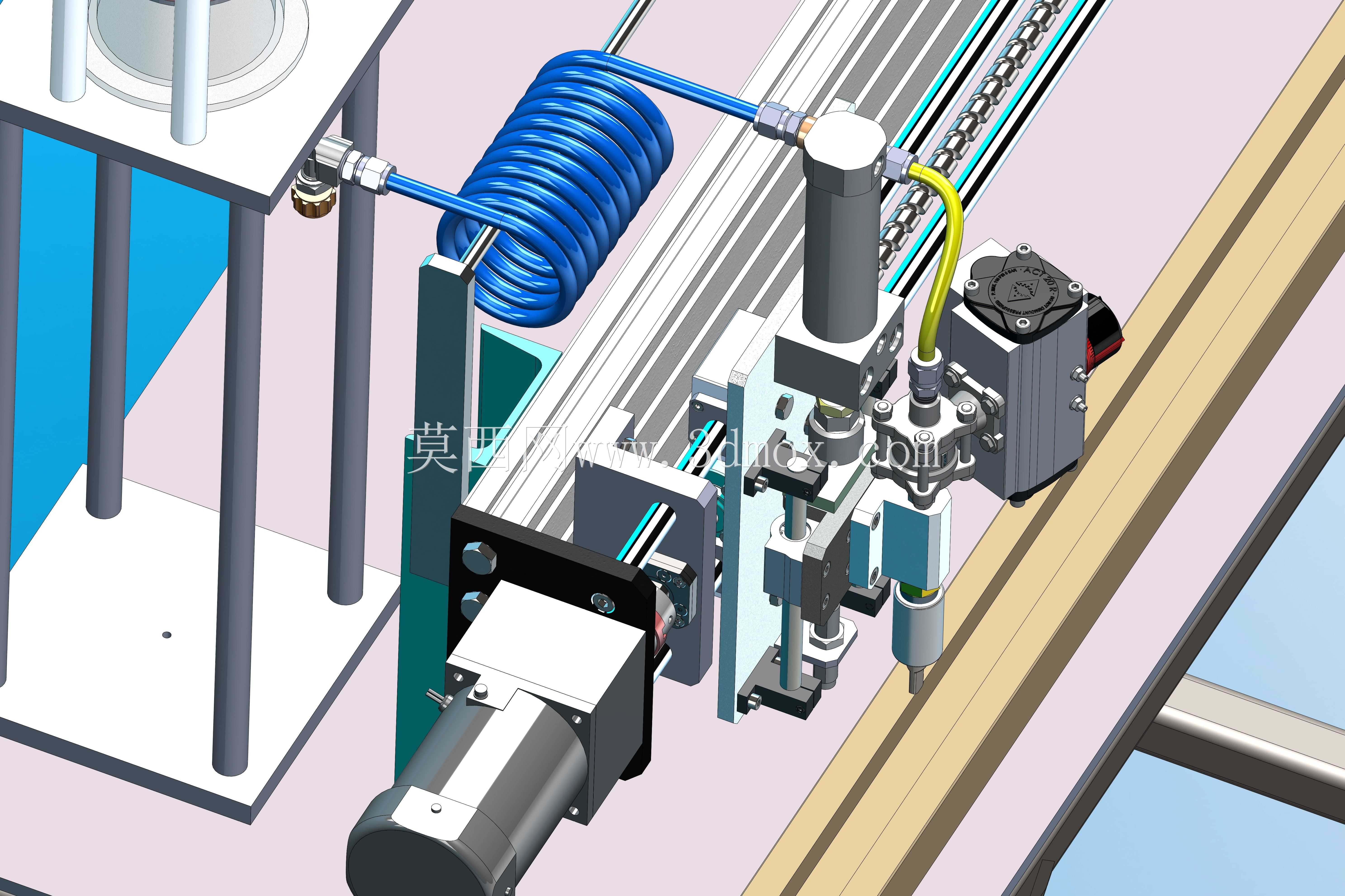

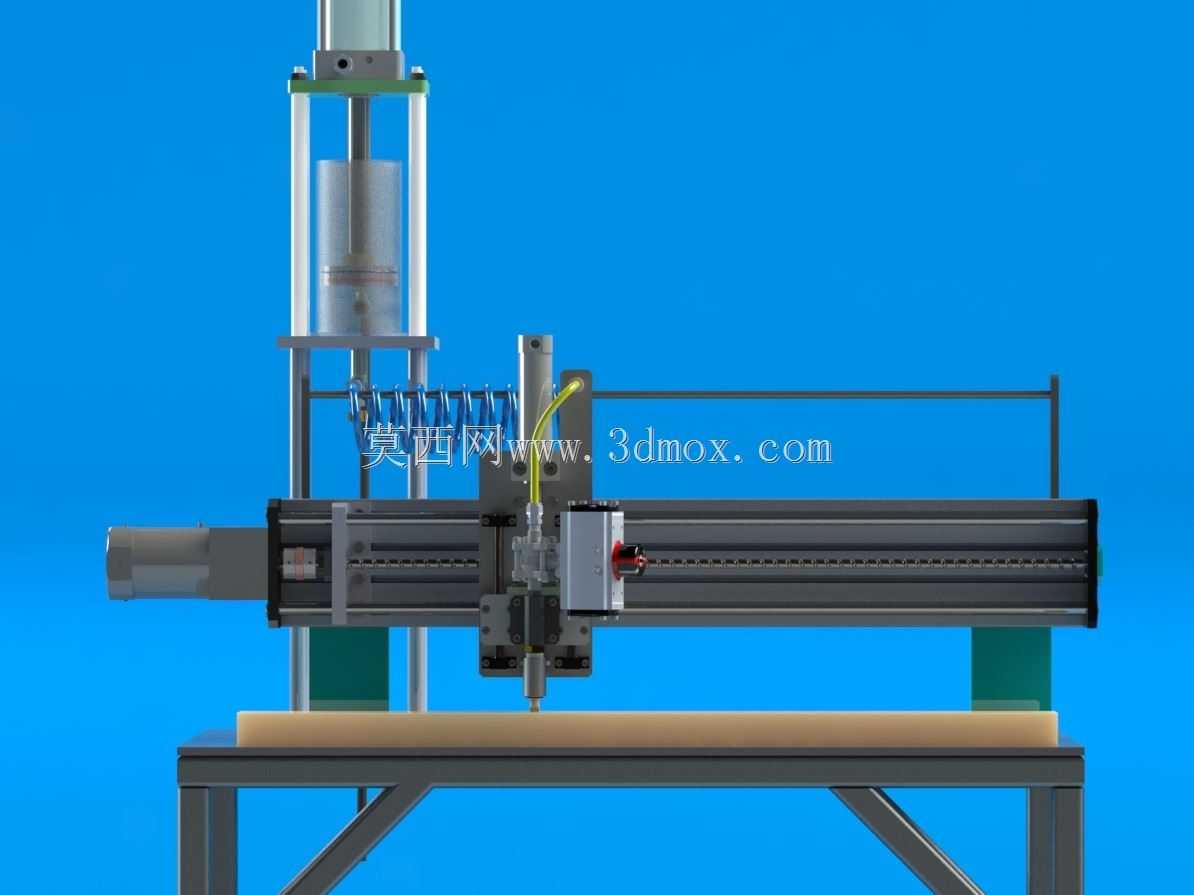

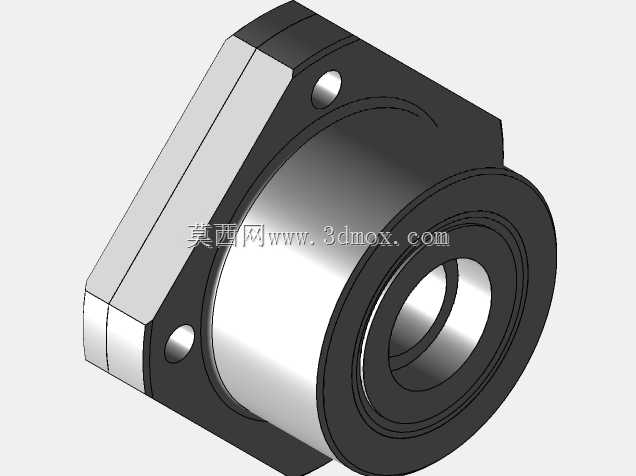

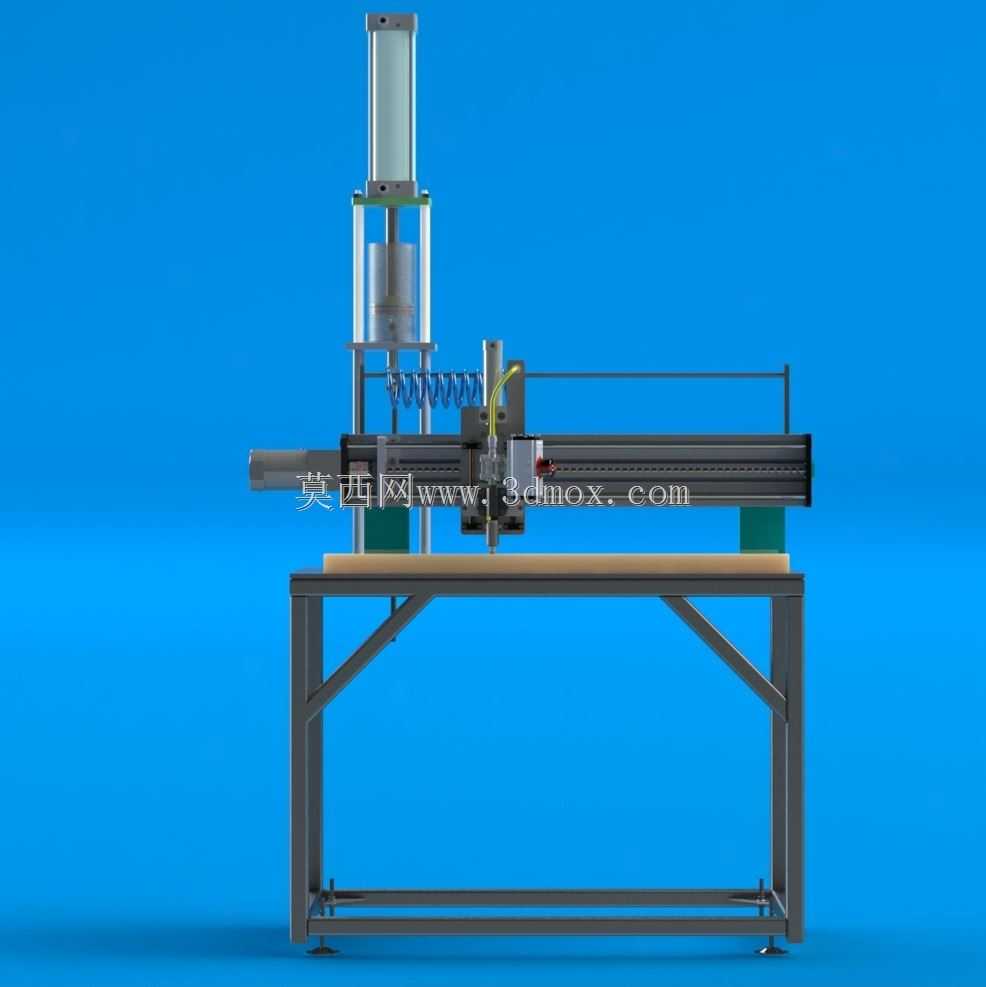

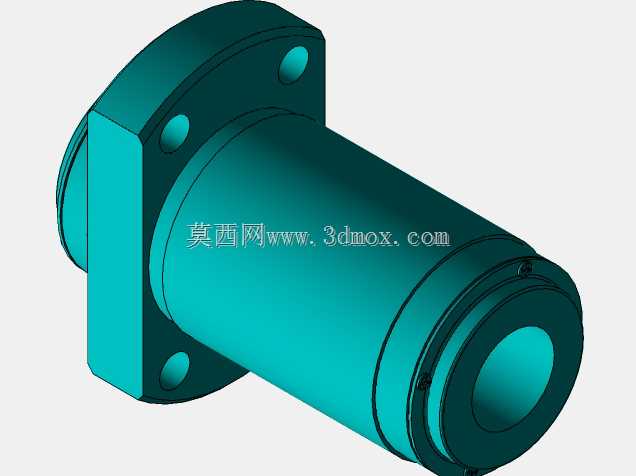

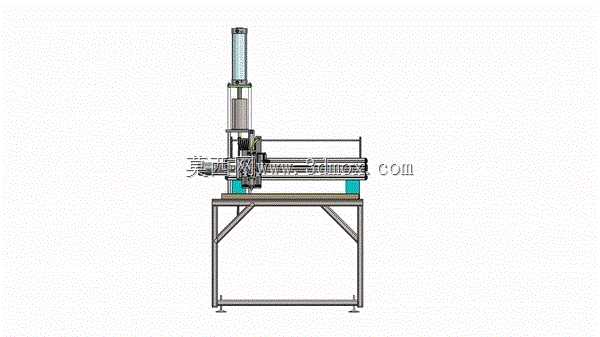

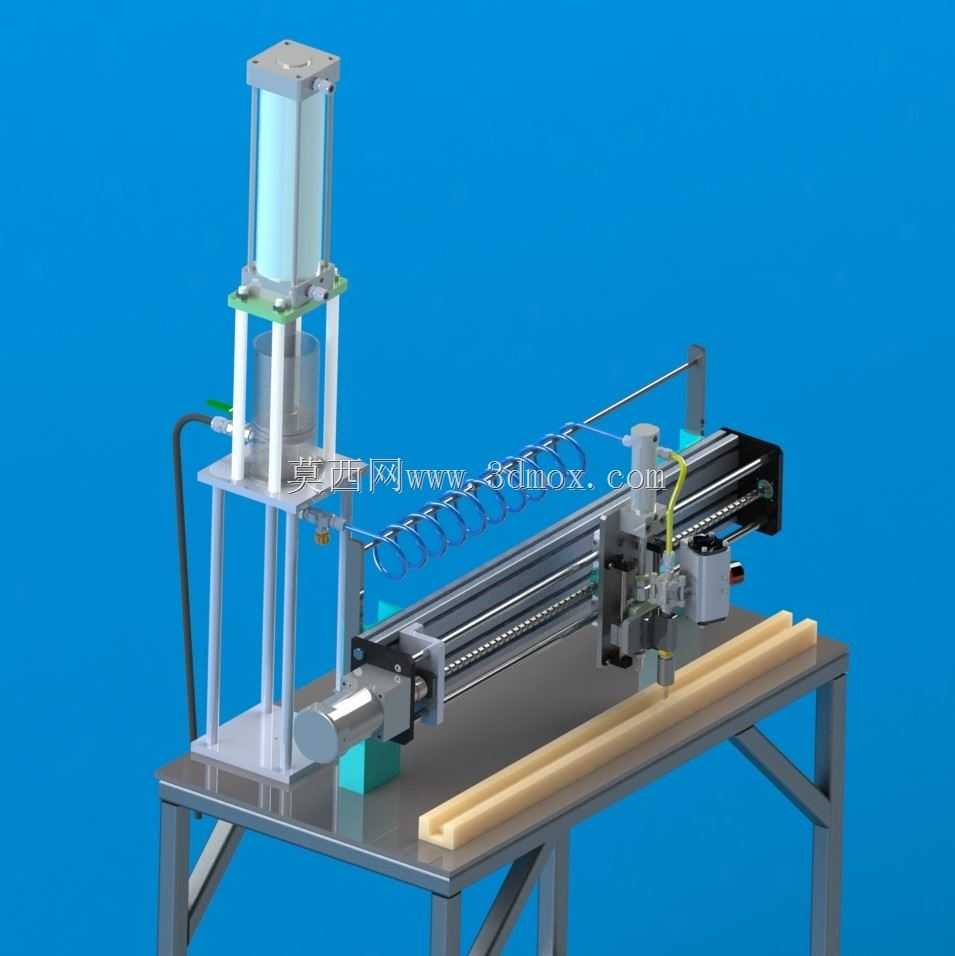

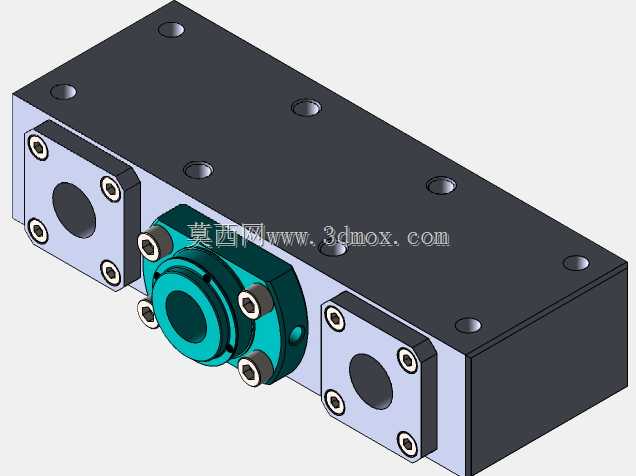

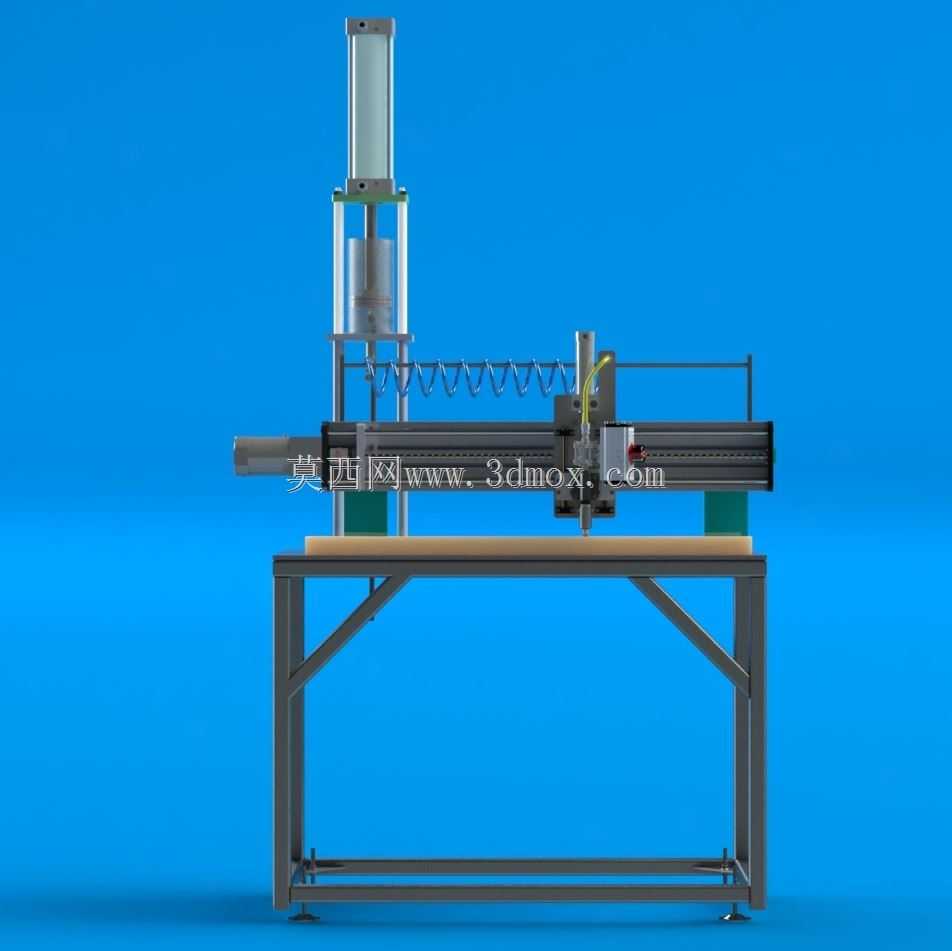

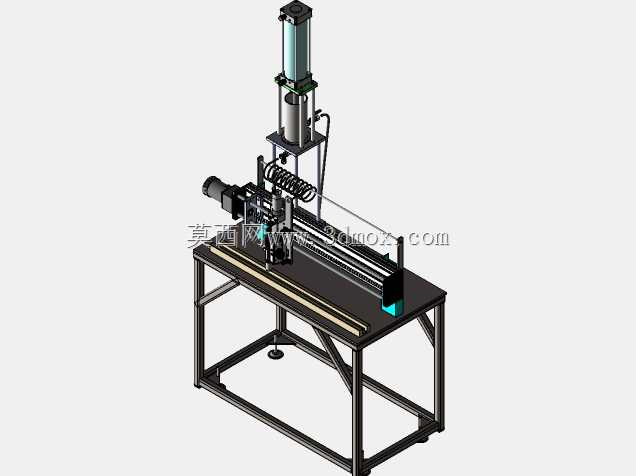

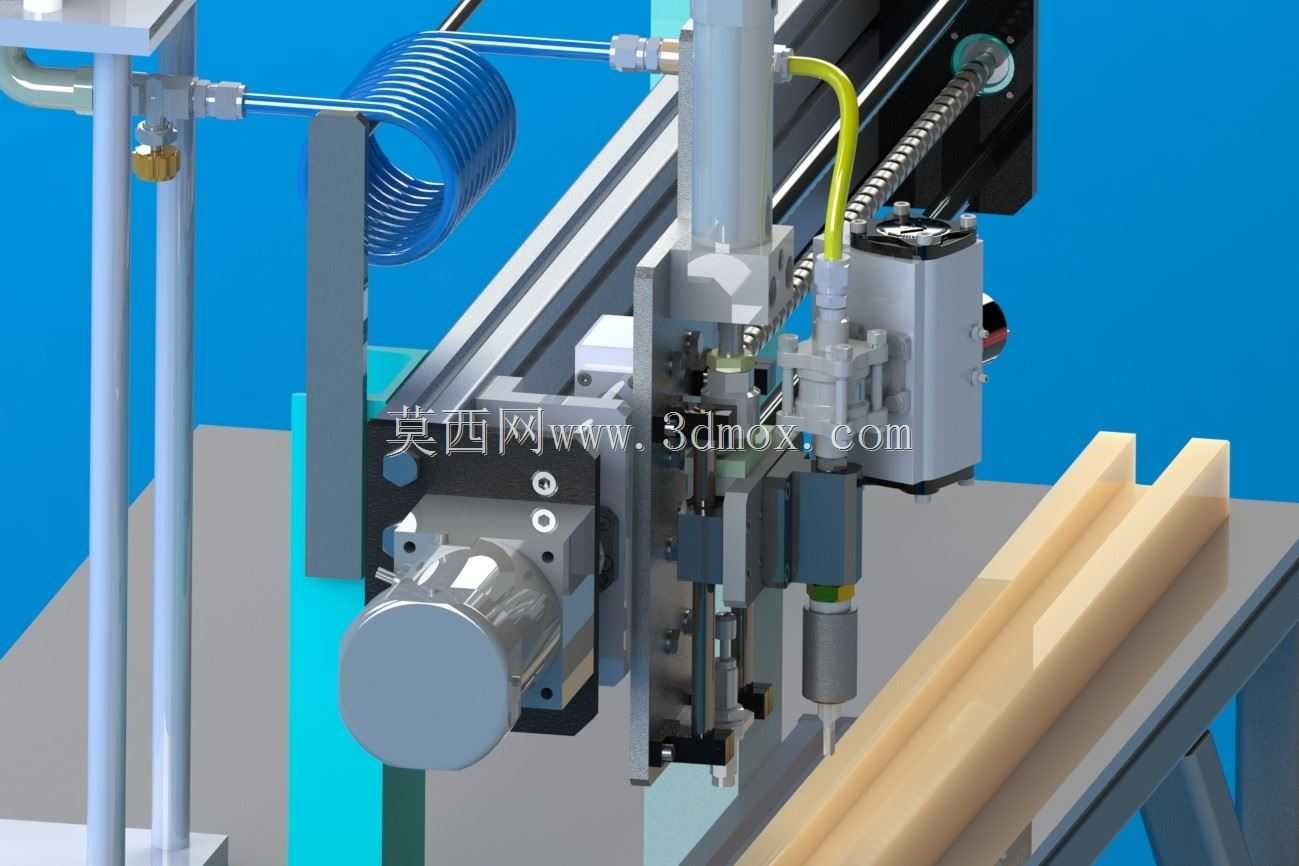

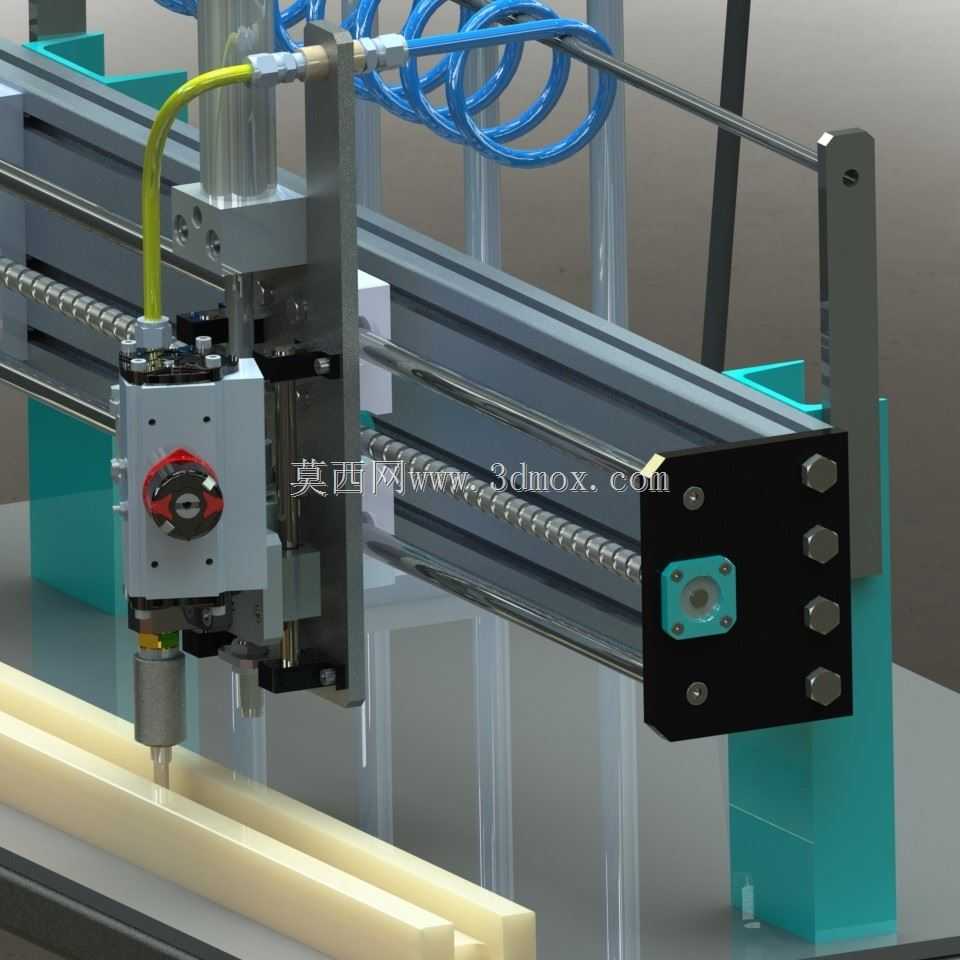

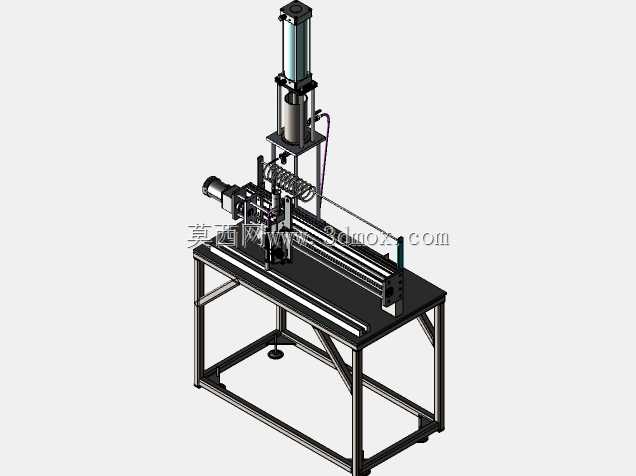

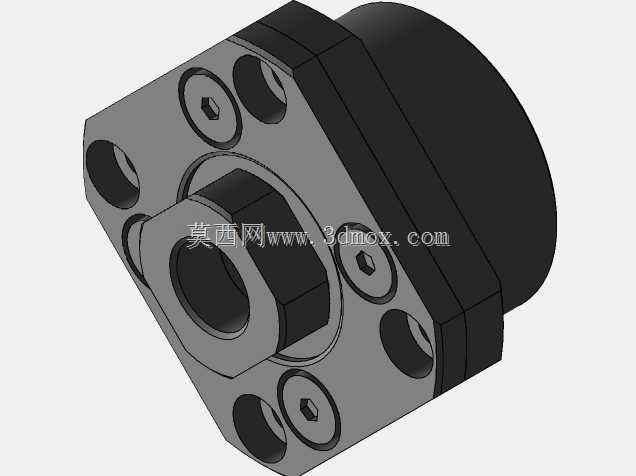

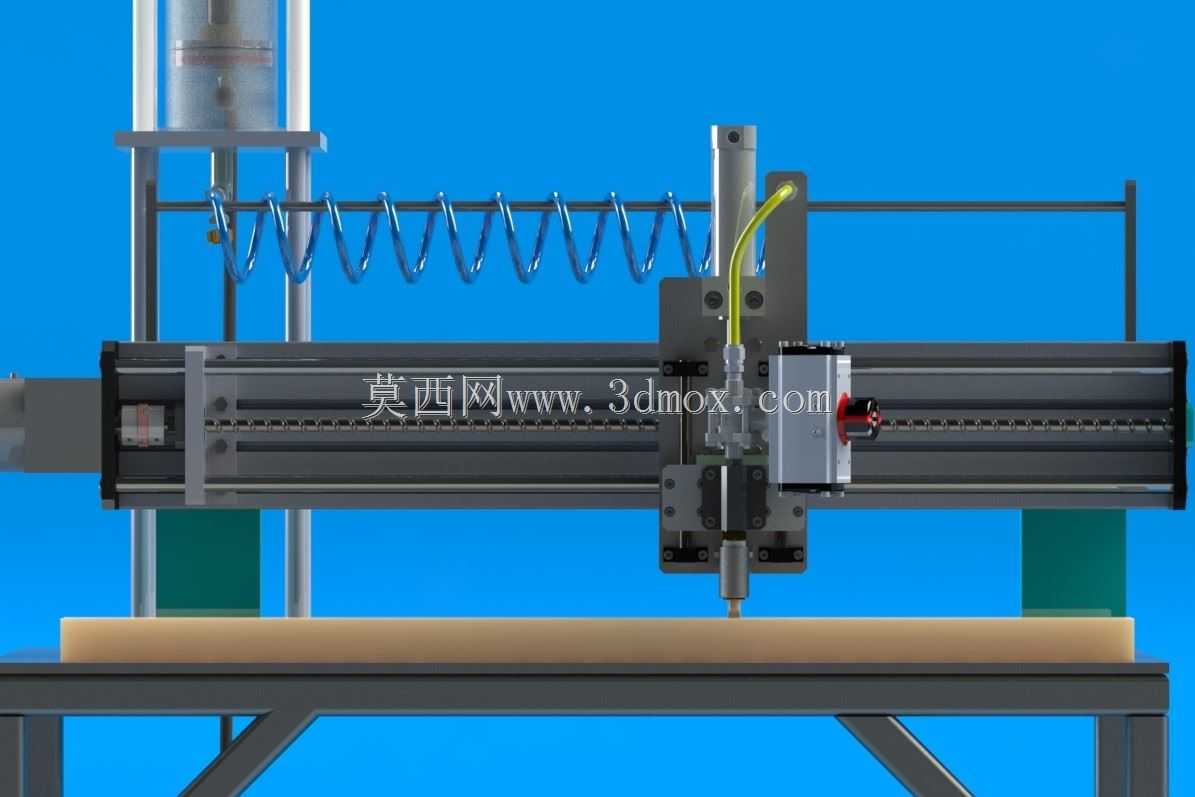

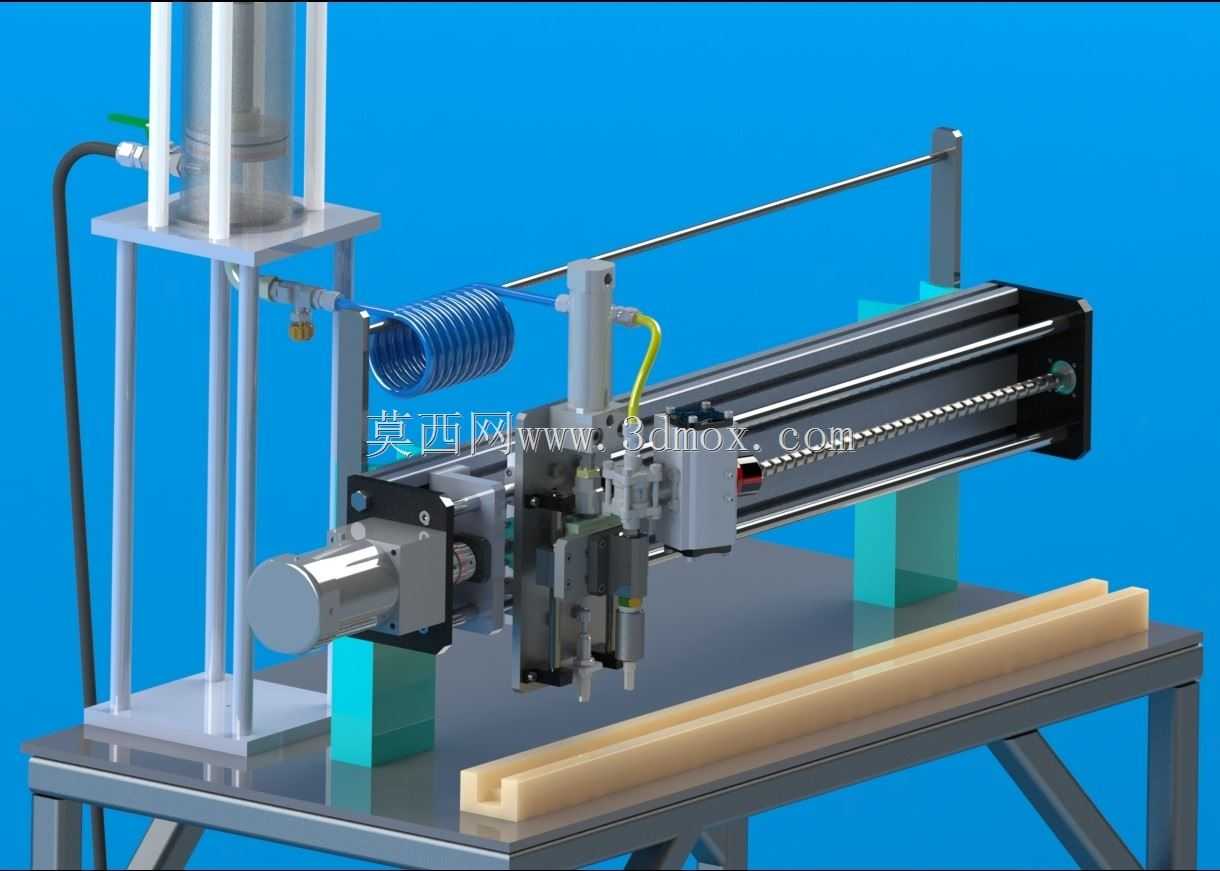

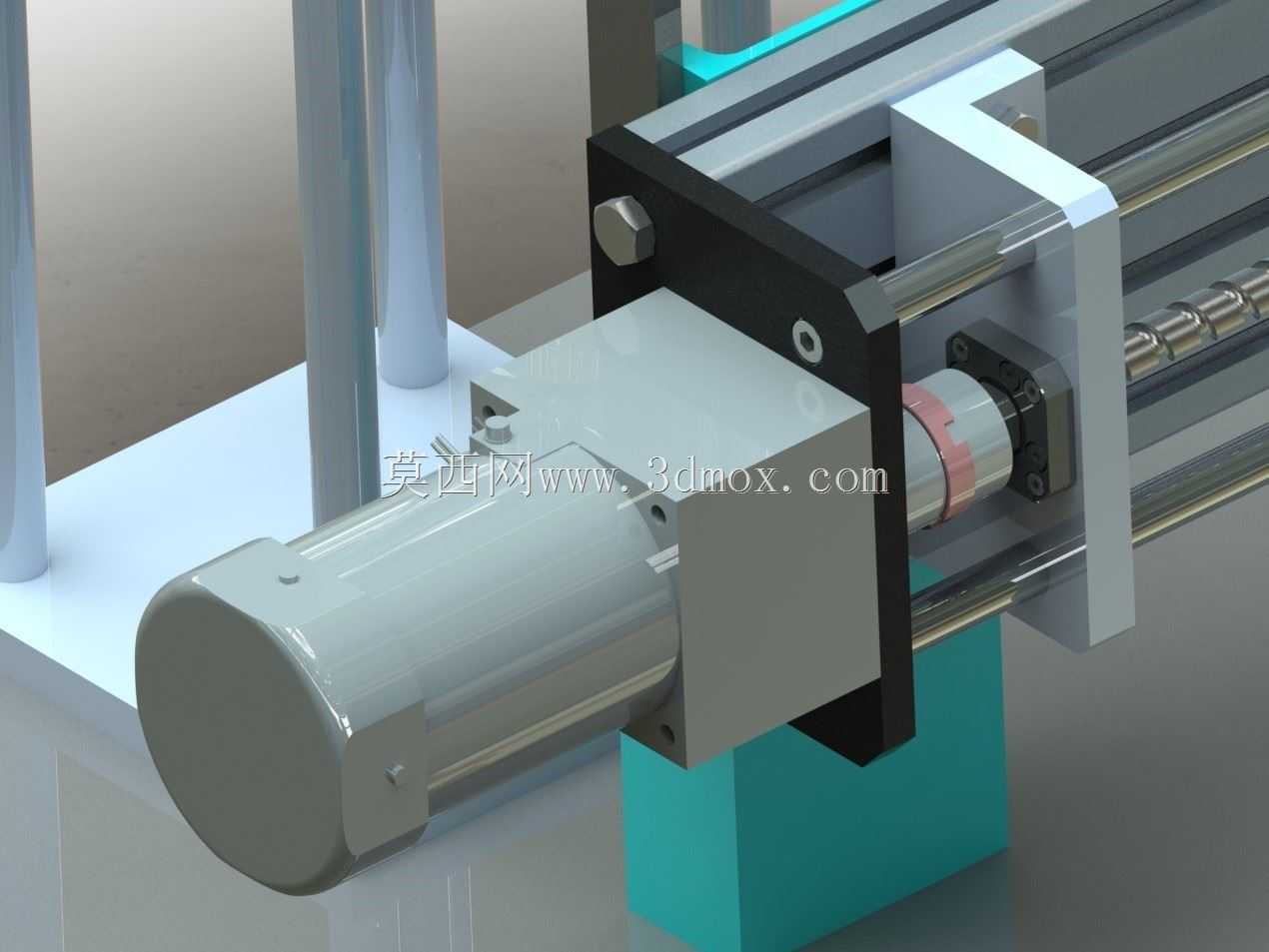

　　在汽车零部件装配的产线环节里，密封胶涂覆是决定密封条粘接可靠性、整车NVH表现的关键工序，以往人工持胶枪作业的模式，很容易出现胶条粗细不均、断胶、溢胶的问题，不仅浪费胶料，后续还要安排专人刮除余胶，返修率长期居高不下，这款密封胶涂抹设备正是针对这类痛点开发的专用作业装置。从结构布局来看，设备核心采用电动直线运动滚珠丝杠作为涂胶头的行走驱动单元，相比同步带传动的方案，滚珠丝杠的重复定位精度可以控制在±0.02mm范围内，能够保证涂胶轨迹全程和密封条型面完全贴合，不会出现轨迹偏移导致的胶层偏位问题。设计阶段特意把分配桶布置在设备机架的上部重心位置，一方面可以缩短胶液从储料腔到喷嘴的流道长度，减少管路残胶造成的胶液浪费，

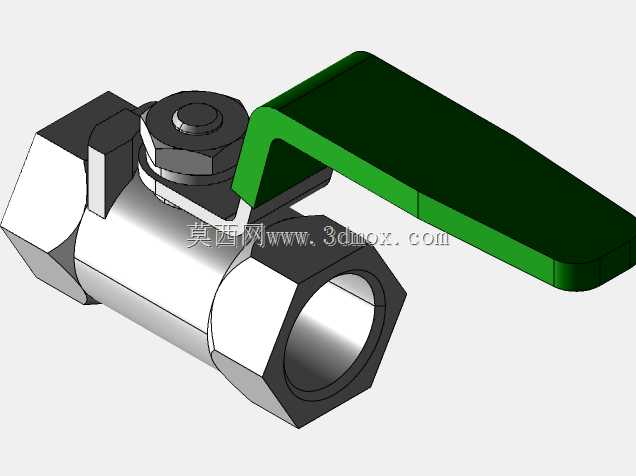

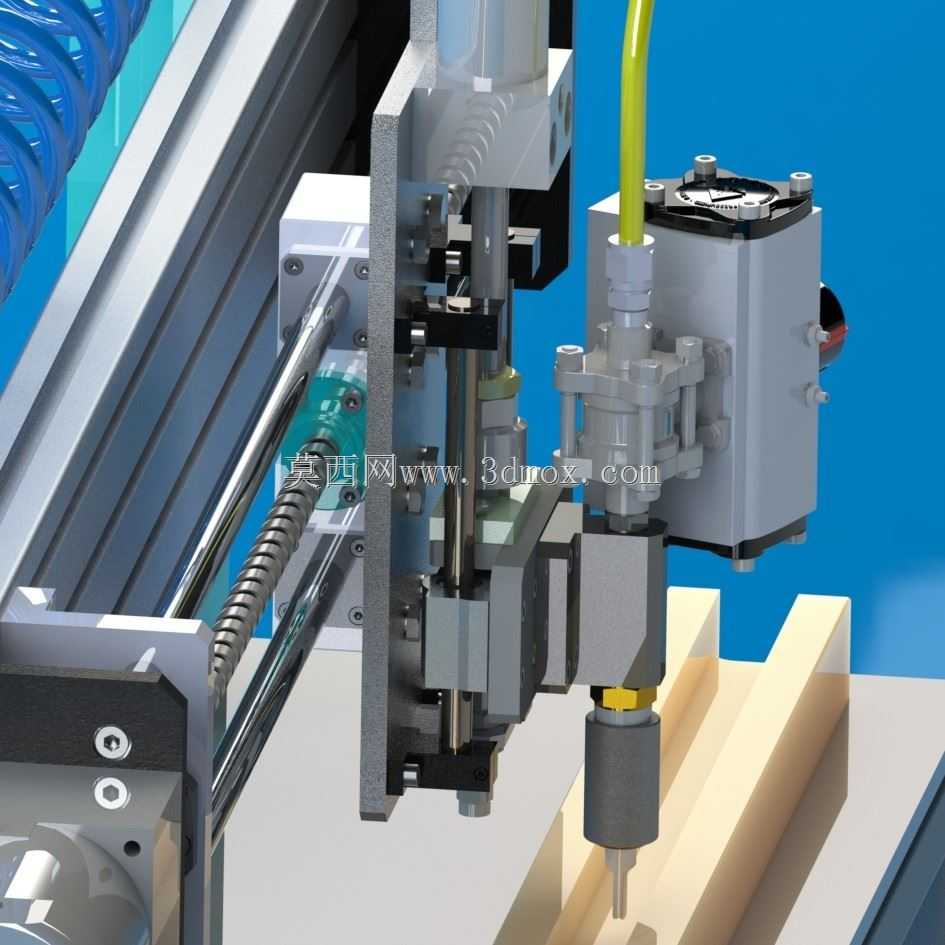

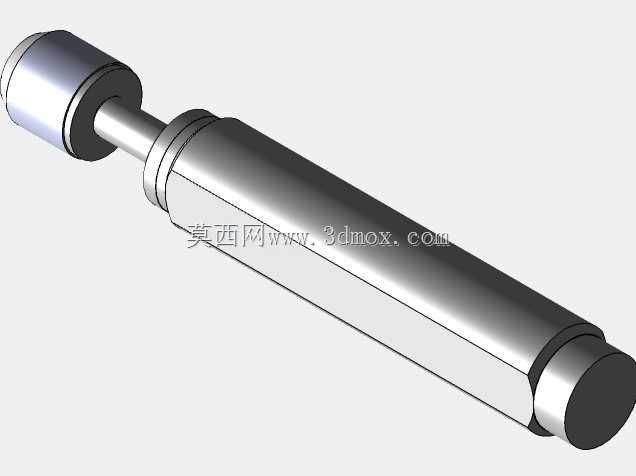

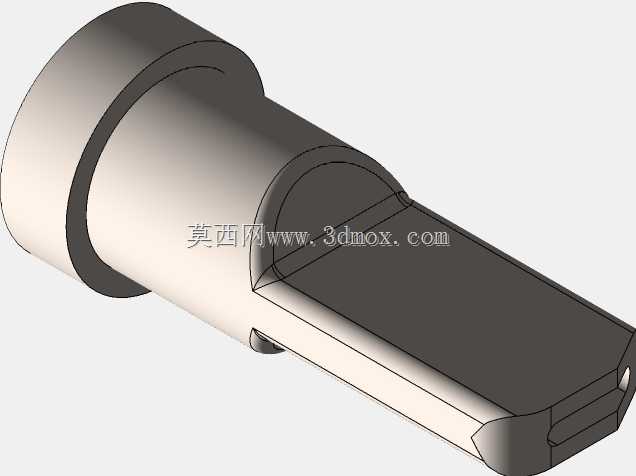

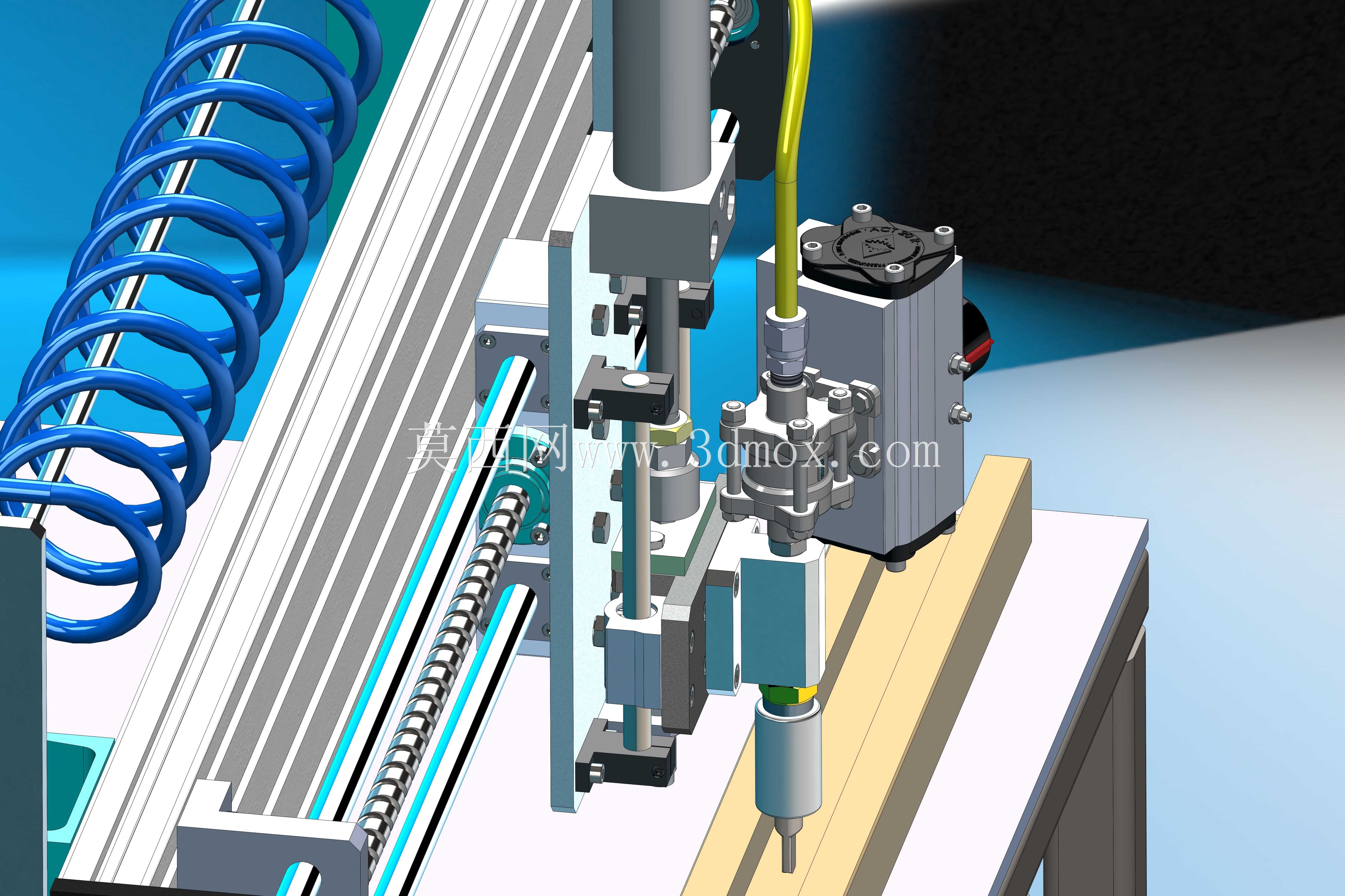

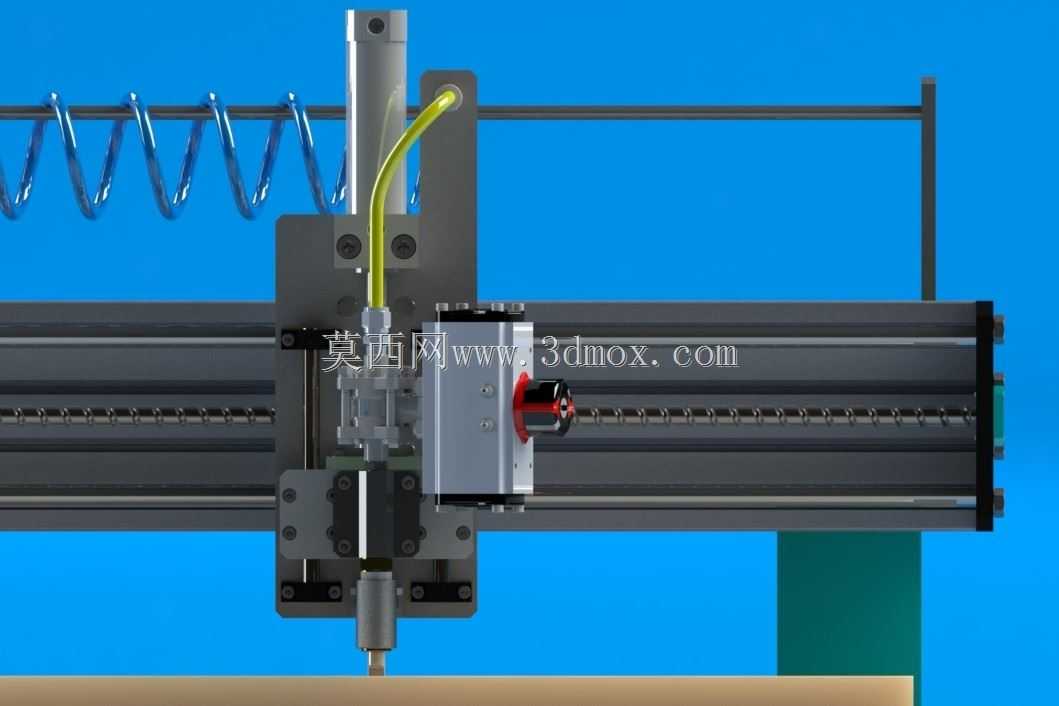

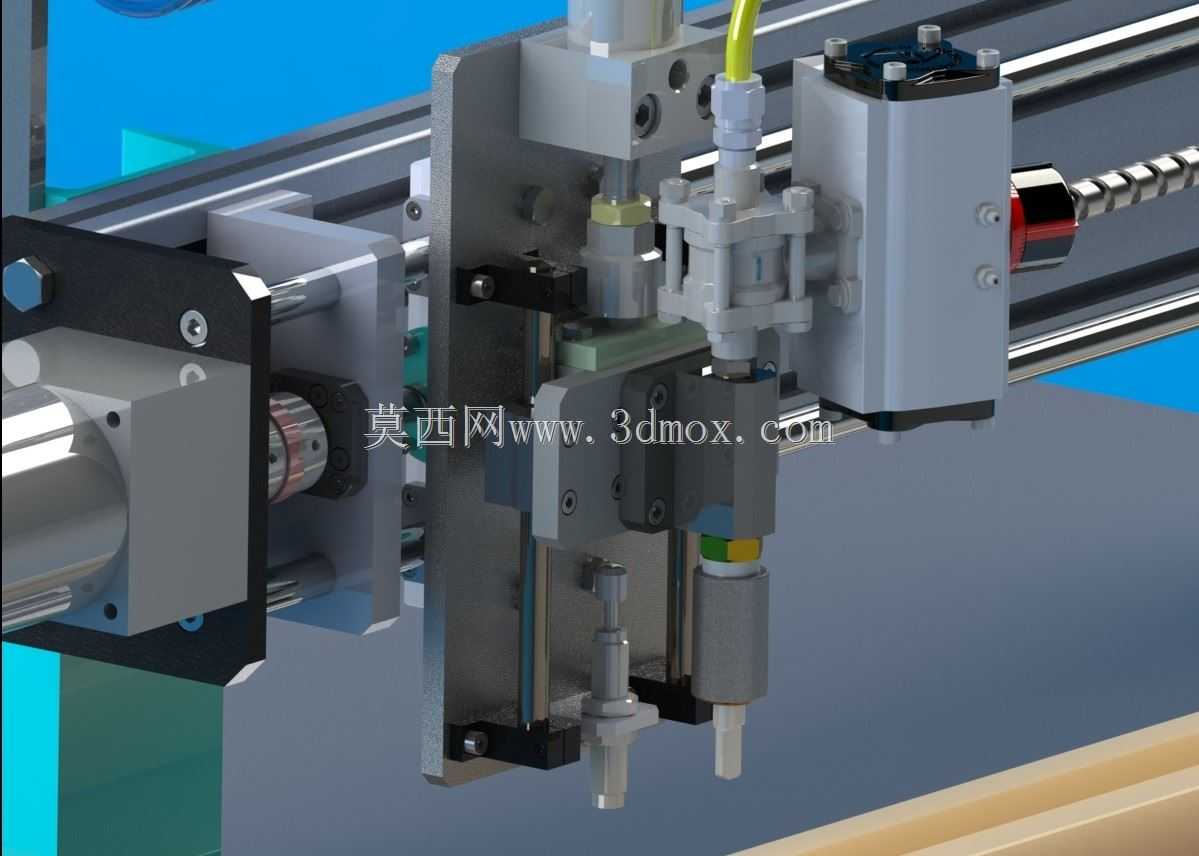

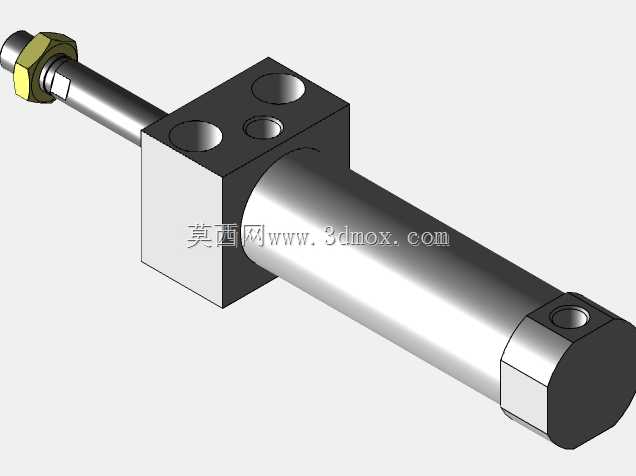

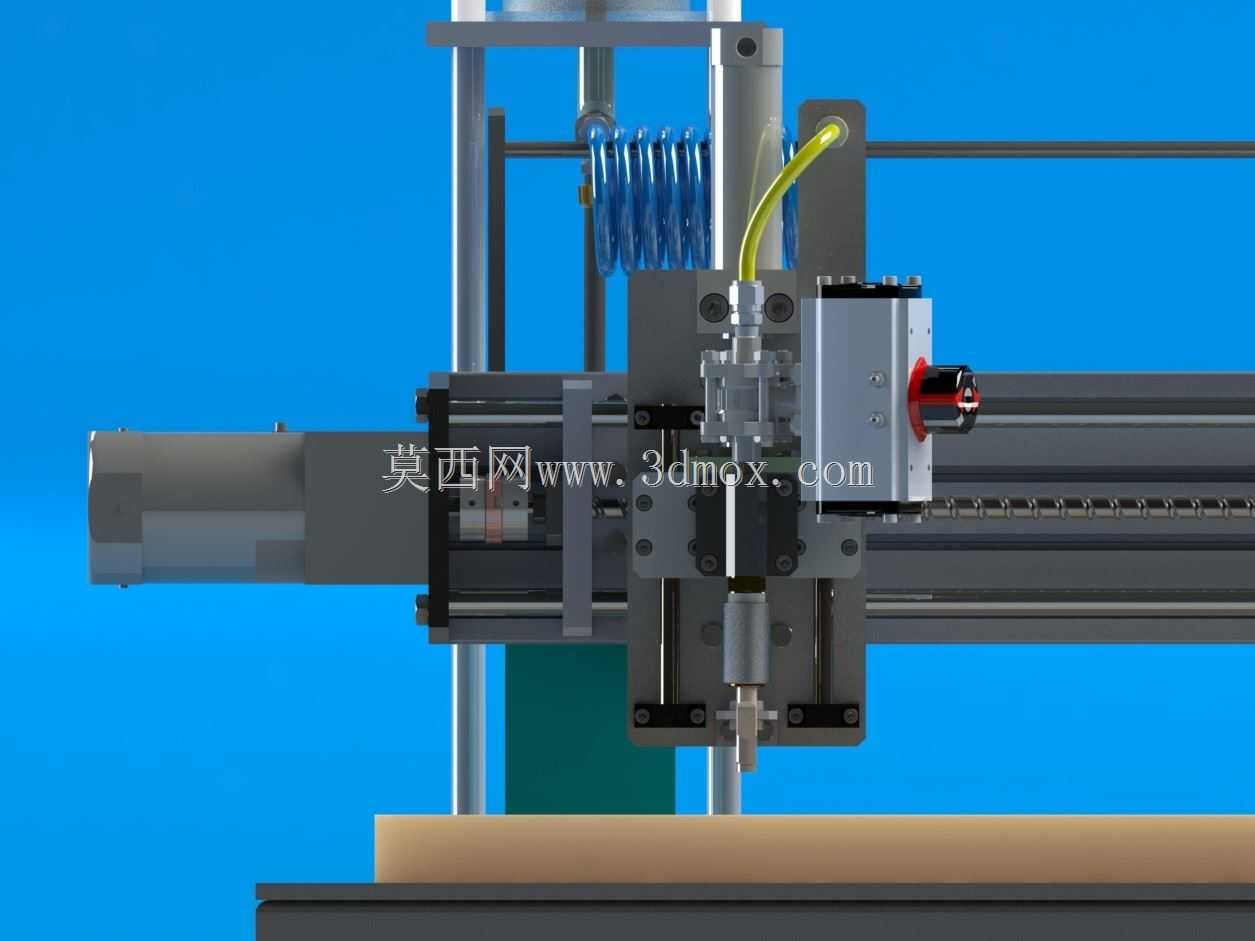

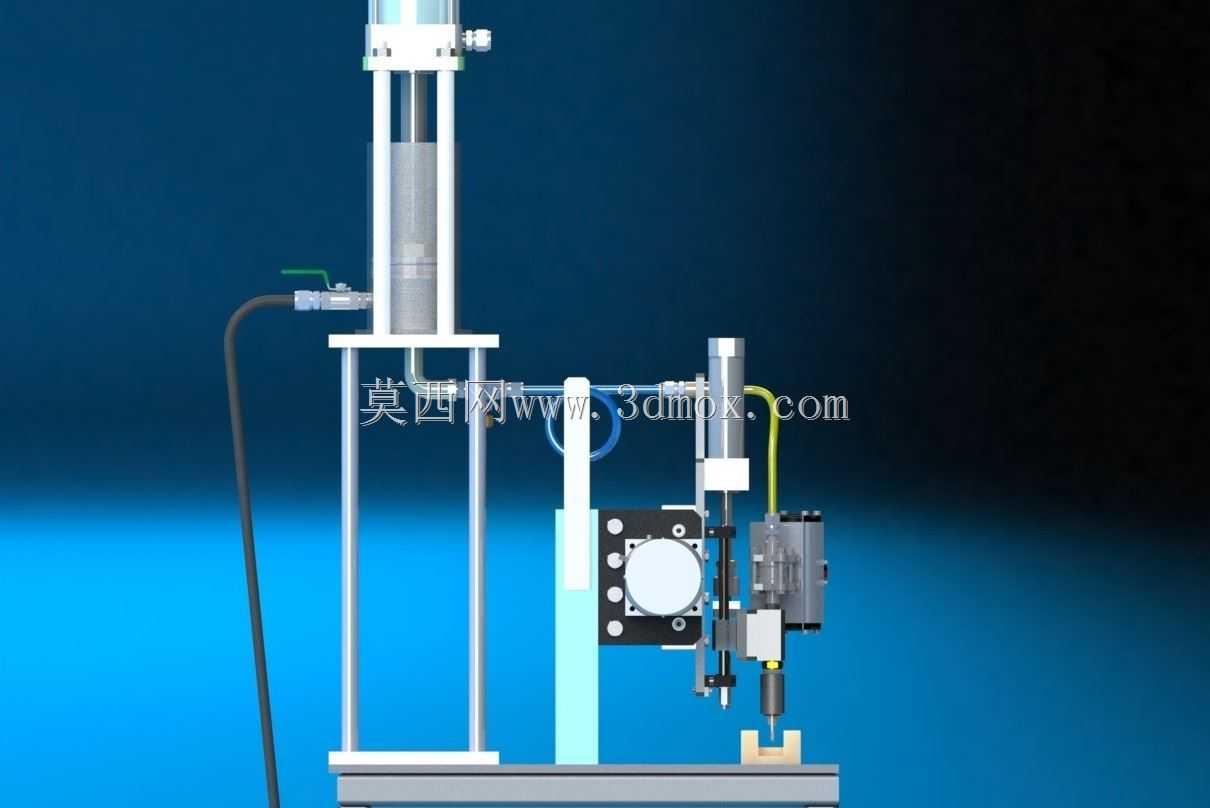

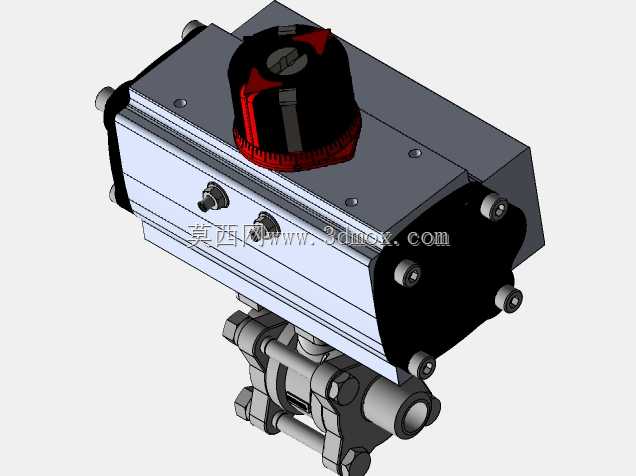

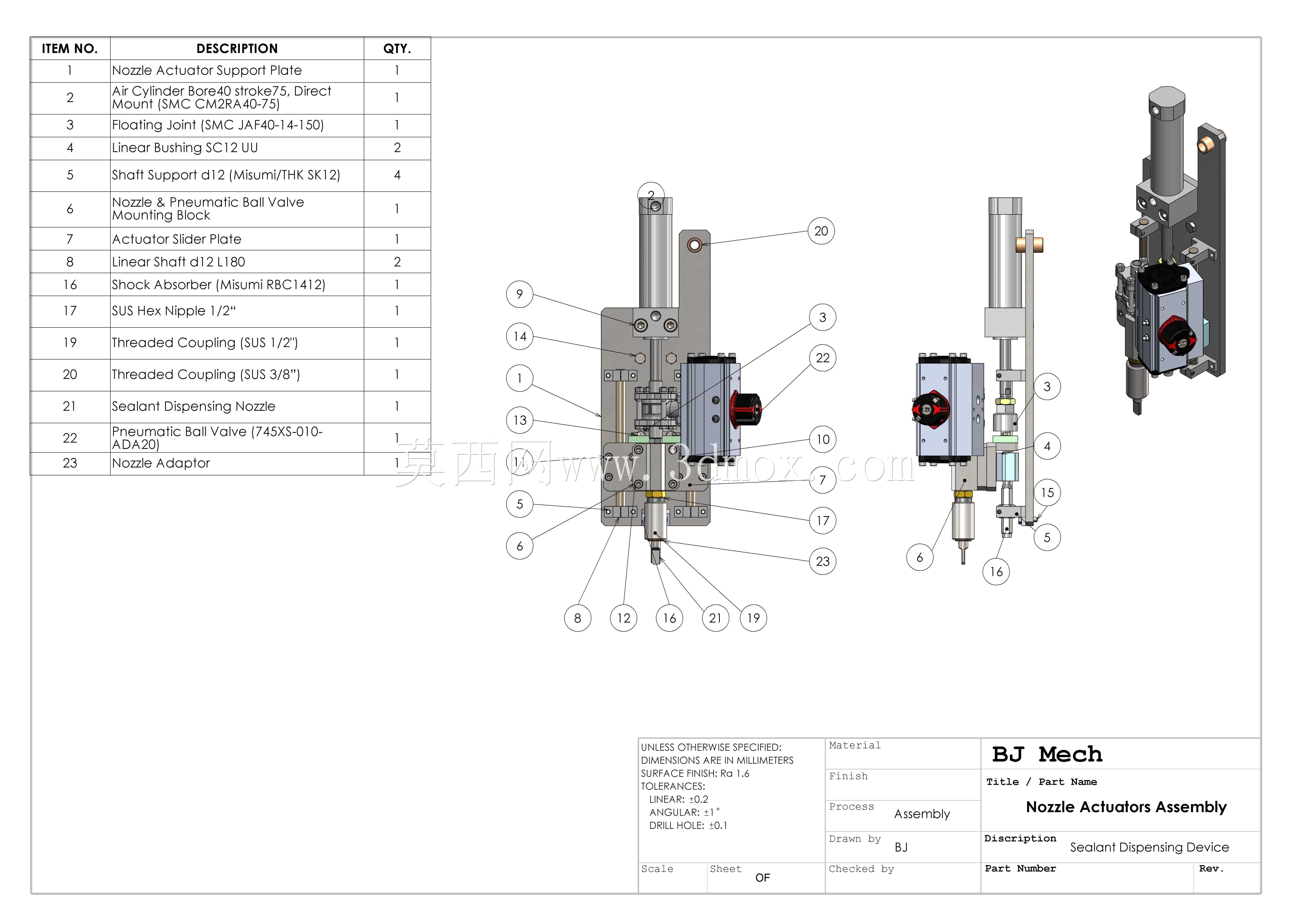

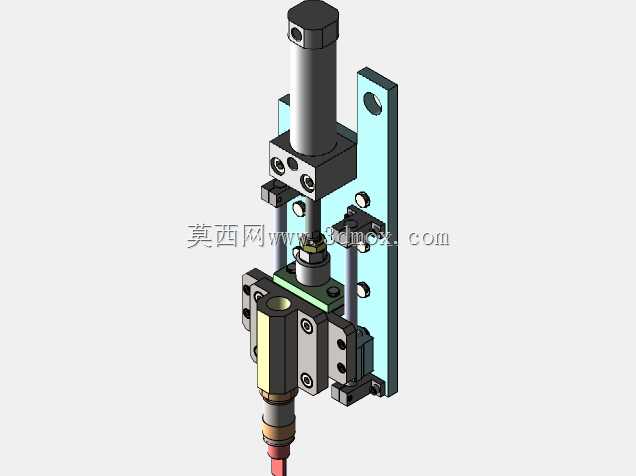

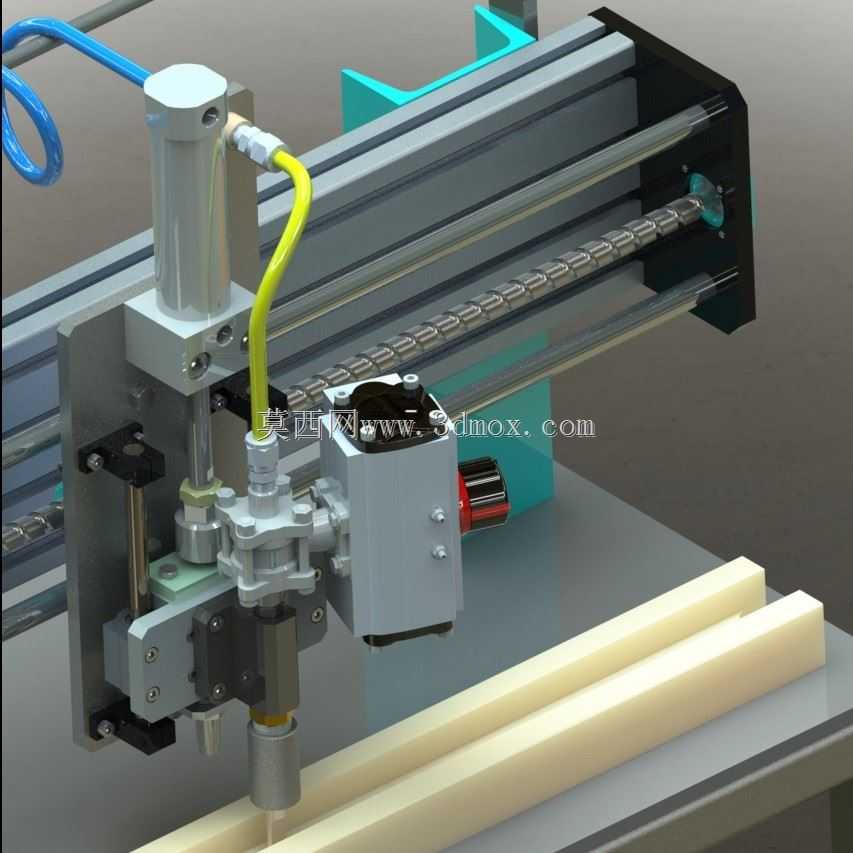

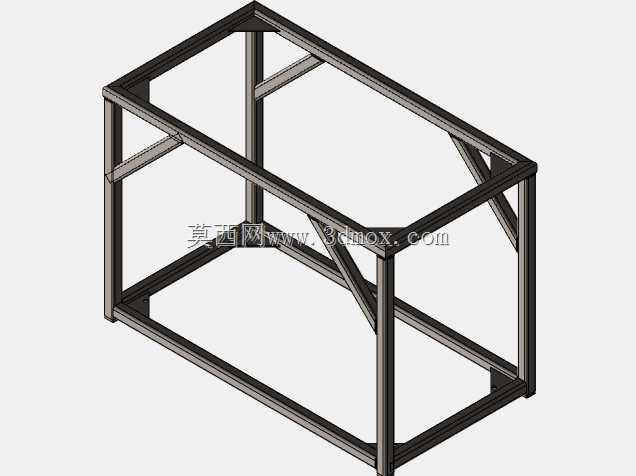

　　另一方面也能降低设备整体的重心高度，即便丝杠高速往复运动，机架也不会出现明显的晃动，不需要额外打膨胀螺栓固定地面，方便产线根据工位排布灵活调整设备位置。气缸作为涂胶头的升降驱动元件，搭配气动球阀实现胶路的通断控制，在喷嘴接触密封条表面之前，球阀提前0.2s开启送胶，喷嘴离开型面时球阀即时关断，从根源上避免了起胶点堆胶、收尾处拉丝的常见问题。设计过程中省略了气动管道、方向阀、位置限位开关的细节建模，主要是为了让核心作业机构的展示更清晰，实际落地应用时，方向阀可以根据产线的控制逻辑选配中位封闭型三位五通阀，配合两端的硬限位和软限位双重保护，防止丝杠超程运行造成机械碰撞。喷嘴部分做了快换结构设计，针对不同截面形状的密封条，

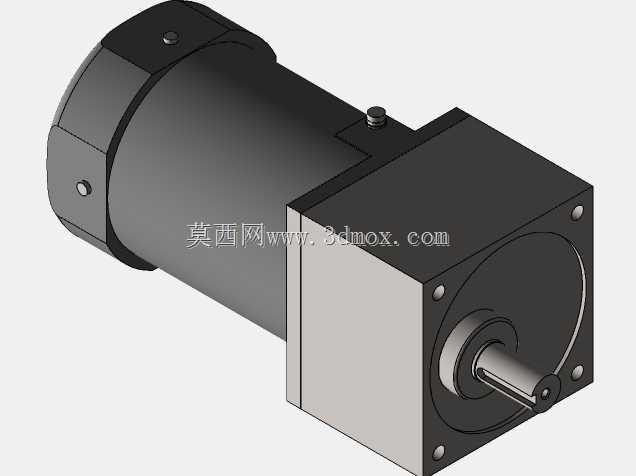

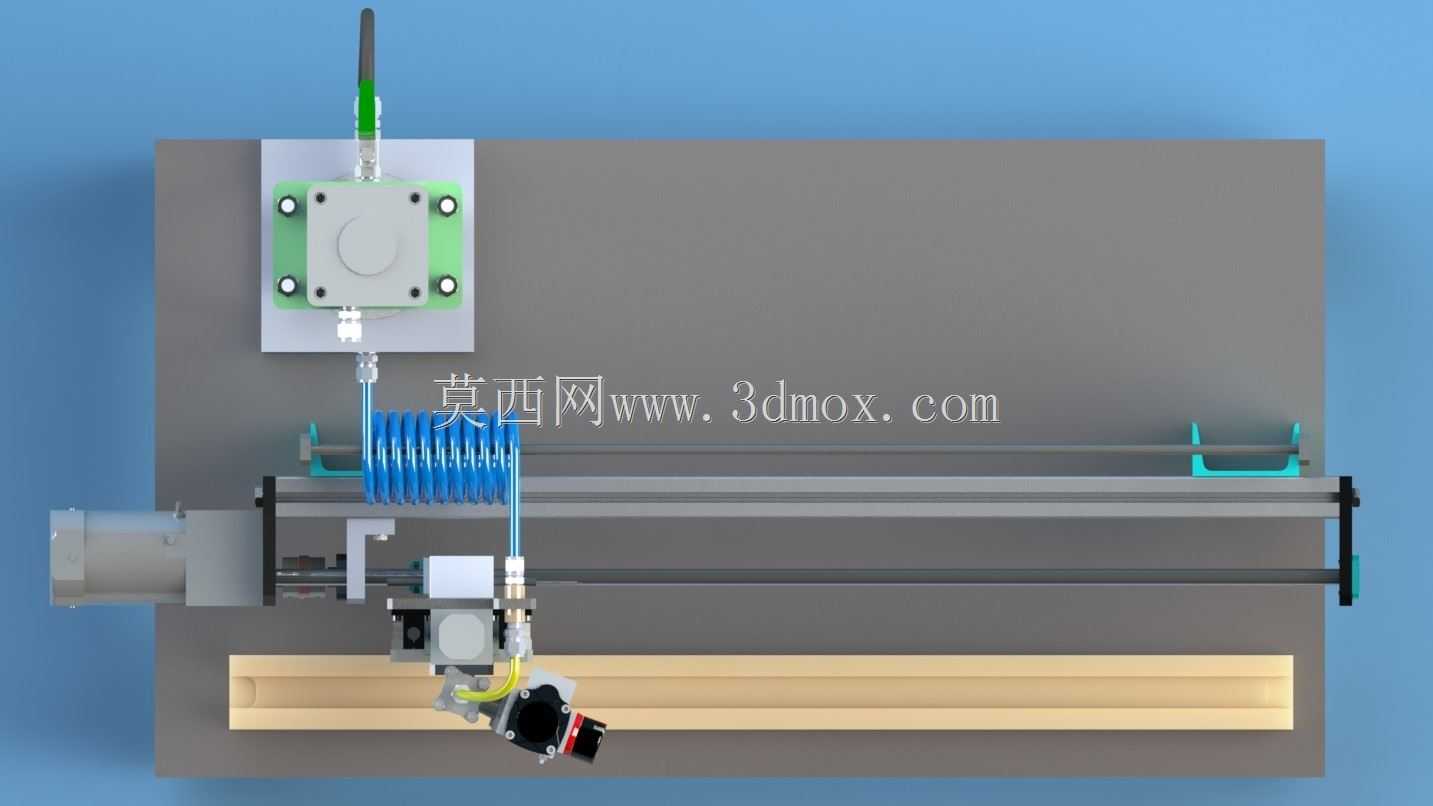

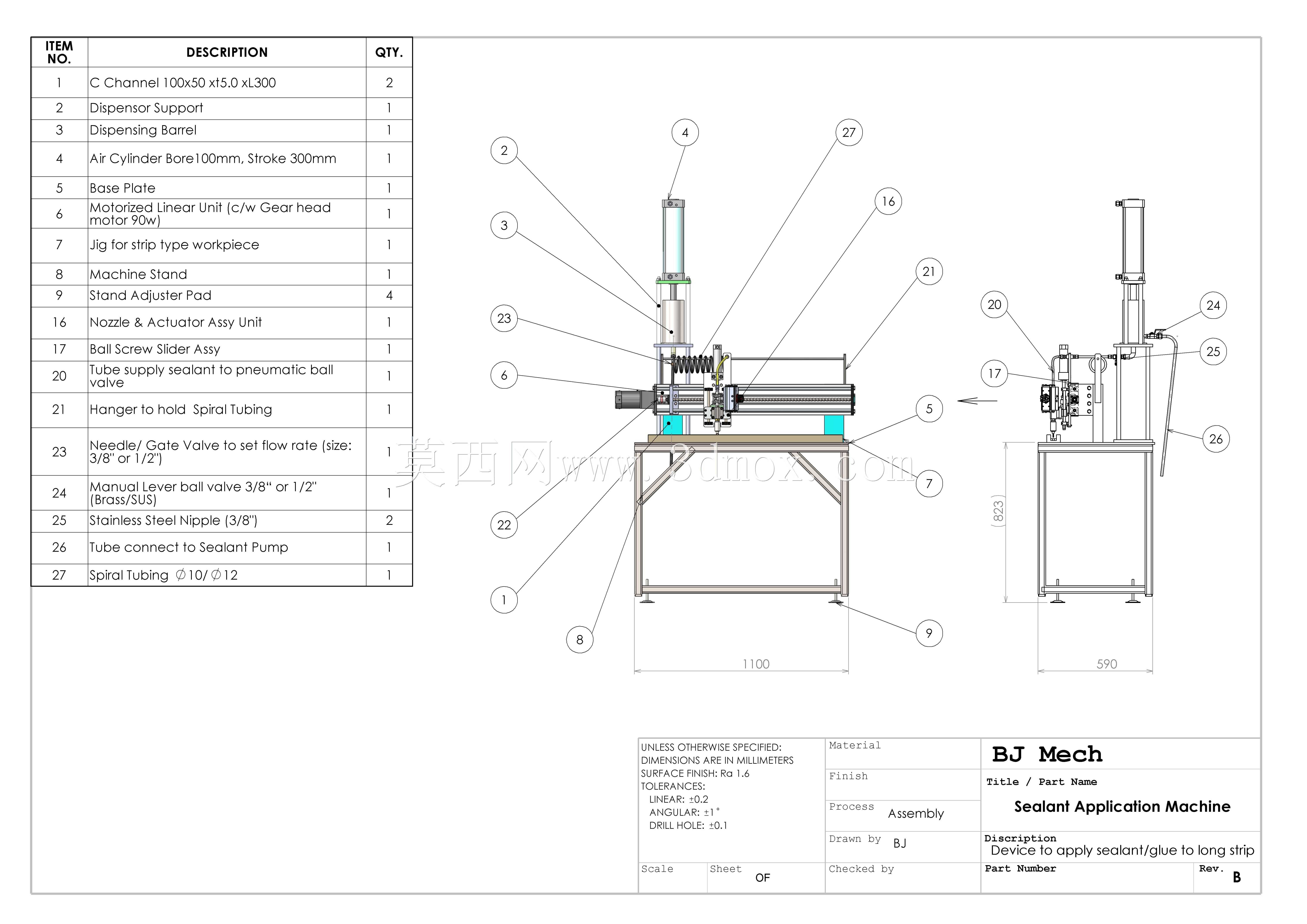

　　可以更换对应口径的扁口或者圆口喷嘴，比如泡棉类密封条需要宽幅薄胶层，就选用15mm宽度的扁喷嘴，硬质橡胶密封条需要条状胶条，就选用3mm口径的圆喷嘴，不需要重新调整整体结构，换型时间可以控制在5分钟以内。设备的安装边界尺寸经过优化，整体占地面积不到0.8平方米，宽度方向预留了足够的密封条进料导向空间，不管是在线式随线涂胶，还是离线式单件涂胶作业，都能适配现有产线的工位间距，不需要对原有产线做大规模改造。在功能特性上，设备的涂胶速度可以通过丝杠的伺服驱动参数灵活调整，针对不同粘度的密封胶，匹配对应的行走速度和出胶压力，比如高粘度的丁基密封胶，就适当降低行走速度、提高胶路压力，低粘度的聚氨酯密封胶就提高行走速度、降低出胶压力，

　　保证胶层厚度始终控制在0.3-0.5mm的合理区间，既满足密封粘接要求，又不会因为胶层过厚造成挤压溢胶。日常维护层面，分配桶设计了大口径的加料口和排污口，每次换胶或者班后清理时，不需要拆解整个胶路，直接从排污口放出残胶，通入清洗剂循环冲洗就能完成清洁，大幅降低了运维的工作量。从实际应用场景延伸来看，这套涂胶机构的核心模块稍作调整，还可以适配家电壳体密封、新能源电池包密封等其他需要条状涂胶的作业场景，只需要更换对应的夹具和喷嘴参数，就能快速适配新的涂胶需求，设备的通用扩展性较强。建模过程中对核心运动部件做了干涉检查，确保丝杠全行程运动时，涂胶头和机架、夹具之间不会出现运动干涉，各个部件的安装预留了足够的扳手操作空间，后续装配和维护时不需要特殊工具就能完成拆装作业。
