带真空吸盘的全层夹持作业装置

　　在3C电子组装、轻薄板材转运、软质包装物料整层码垛这类对接触压力敏感的作业场景里，常规刚性夹爪很容易因为夹持力控制不当造成工件表面压痕、边角变形，甚至直接夹损薄脆类工件，而纯真空吸附的方案又很难适配整层堆叠物料的同步取放，容易出现单张物料滑脱、层间错位的问题，带真空吸盘的全层夹持装置正是为解决这类矛盾开发的作业执行部件。

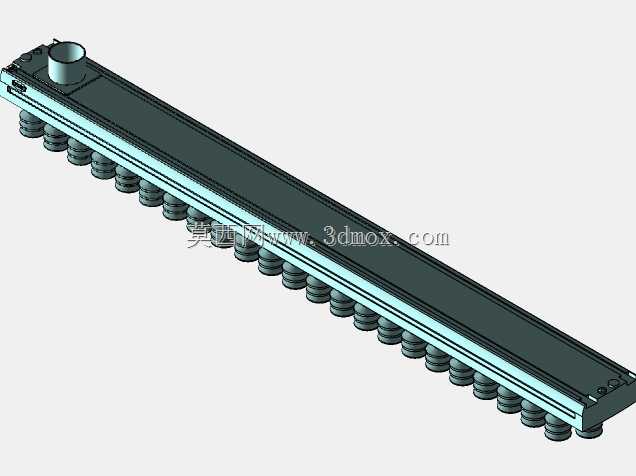

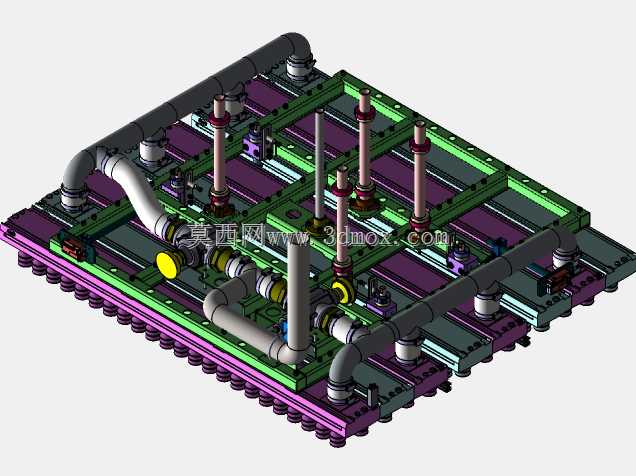

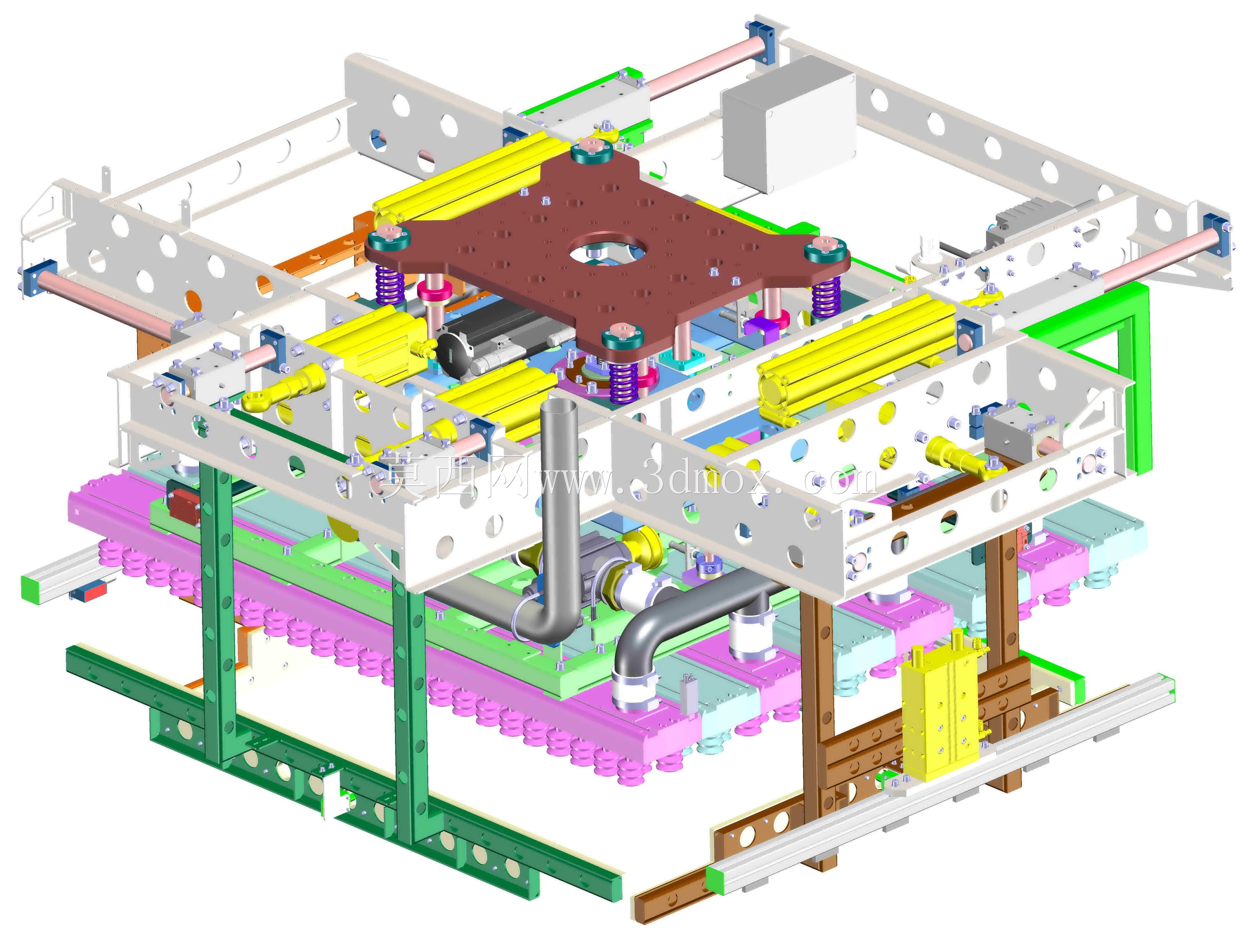

　　这套装置的核心设计思路是把刚性夹持的定位可靠性和真空吸附的柔性接触优势做深度整合，没有采用传统夹爪单一的刚性施压逻辑，而是在夹持框架的接触端面阵列排布真空吸盘组，两侧的夹持臂做同步对中运动的同时，吸盘组先接触物料表面建立负压，完成整层物料的柔性吸附固定后，夹持臂再收拢到预设的夹持安全位置，不会直接对物料侧边施加过大的挤压力，既保证整层物料被同步抓取时不会出现单张偏移，又能避免刚性接触带来的工件损伤。

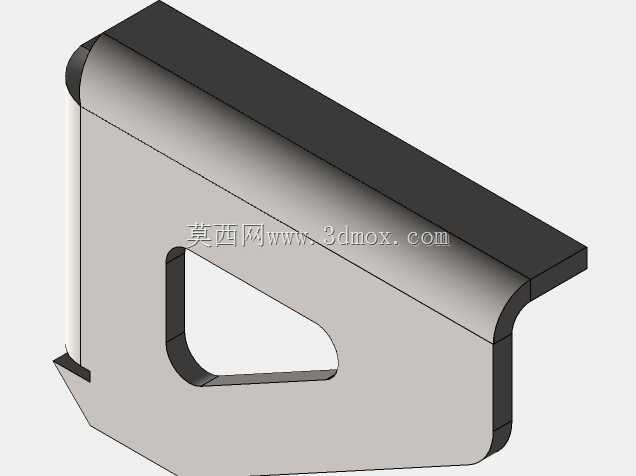

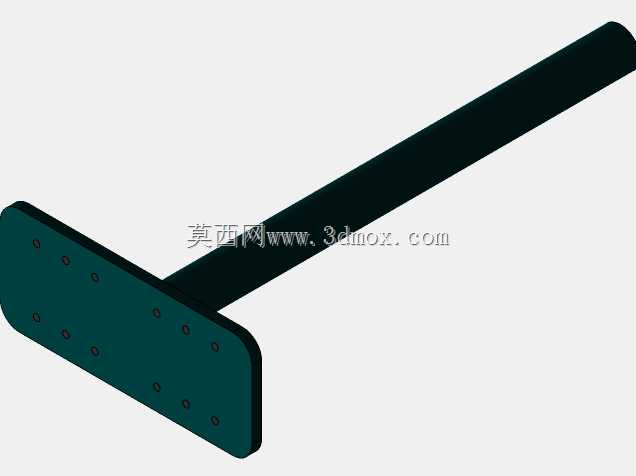

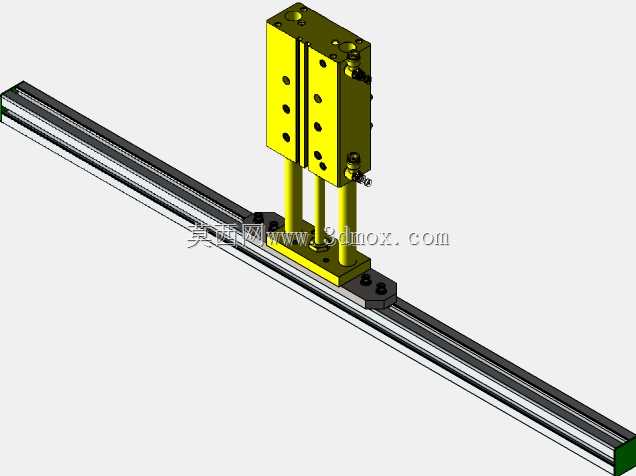

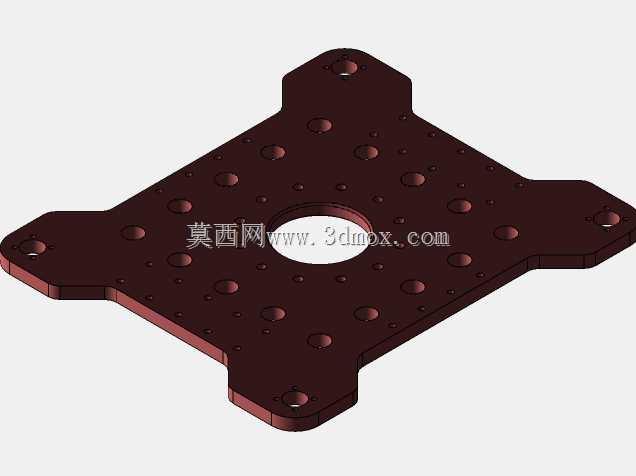

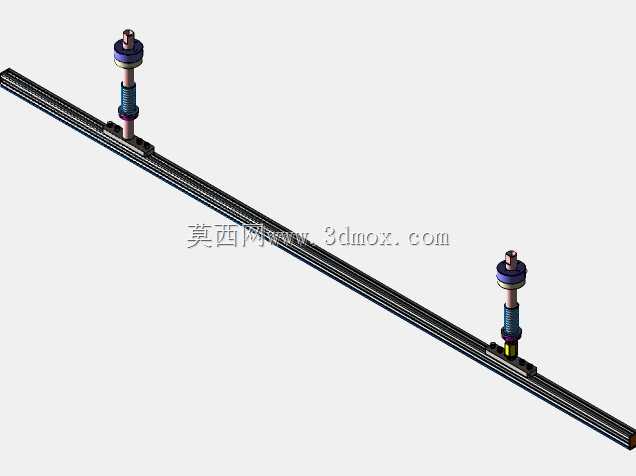

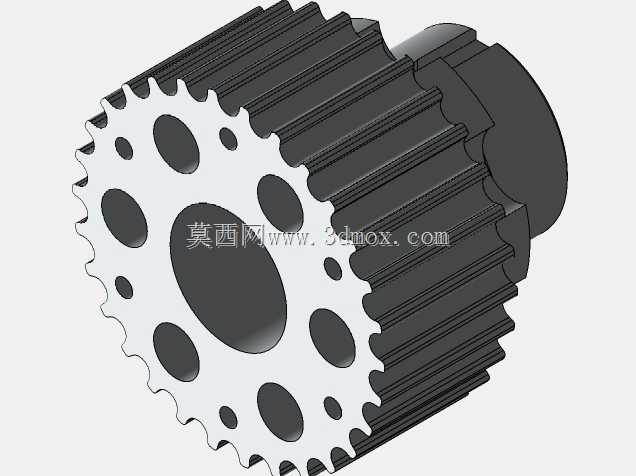

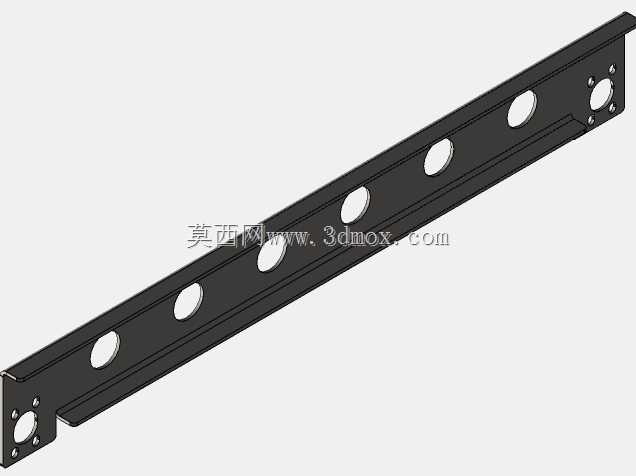

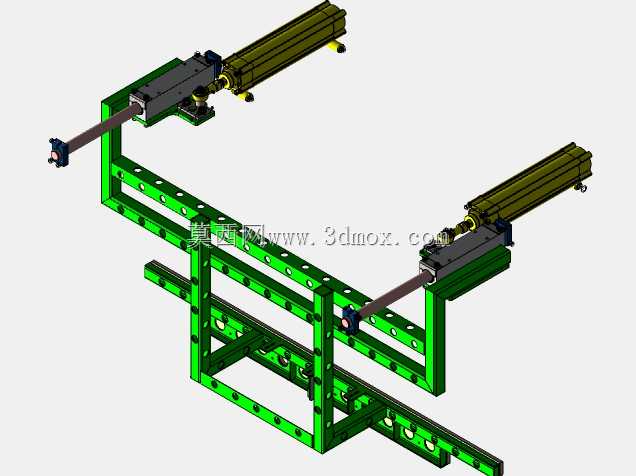

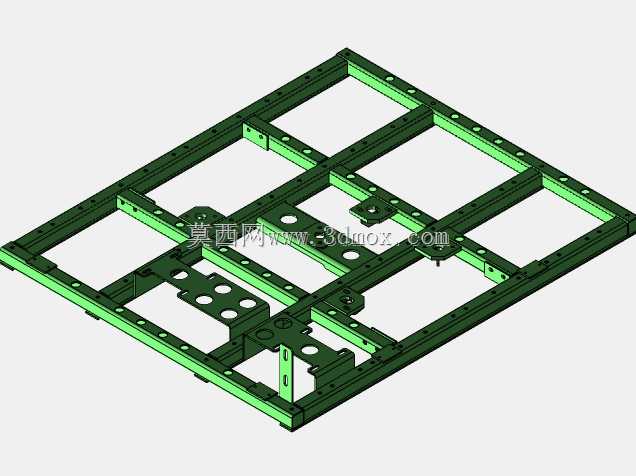

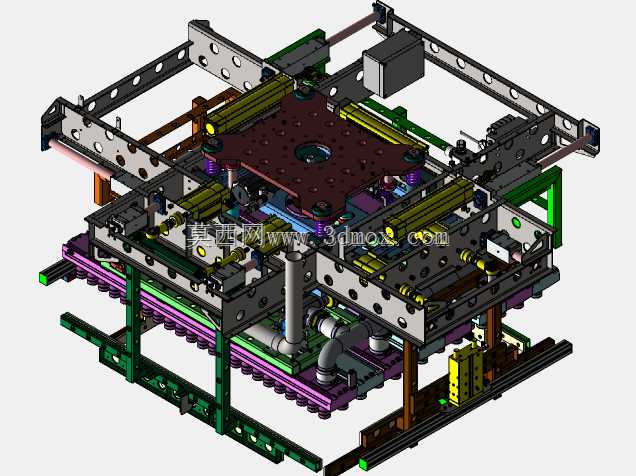

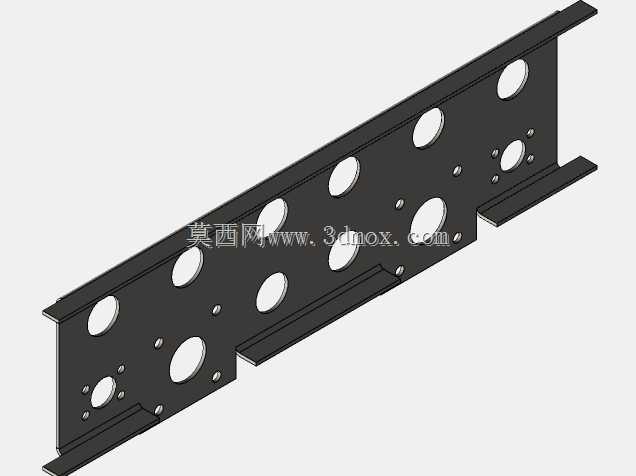

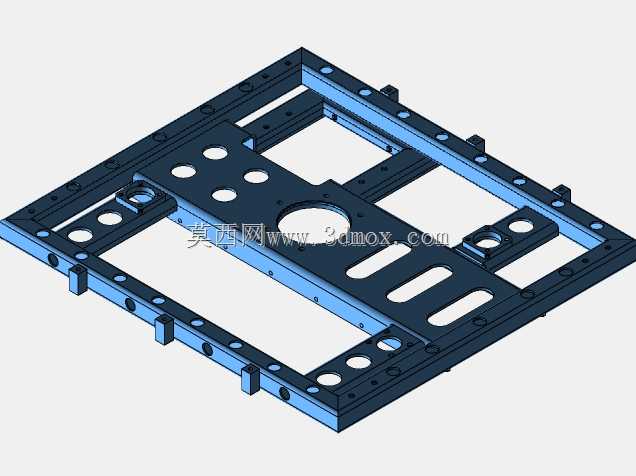

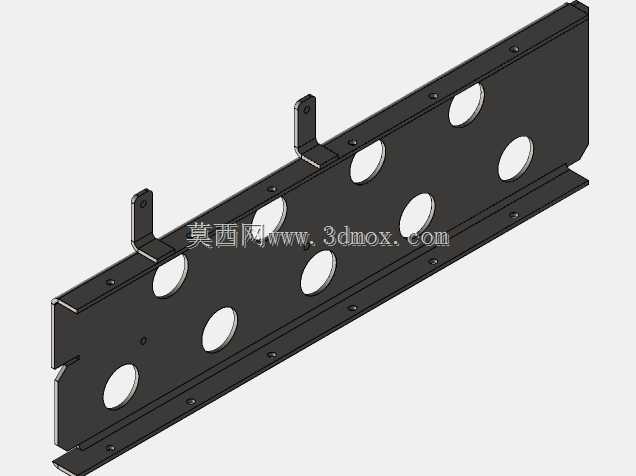

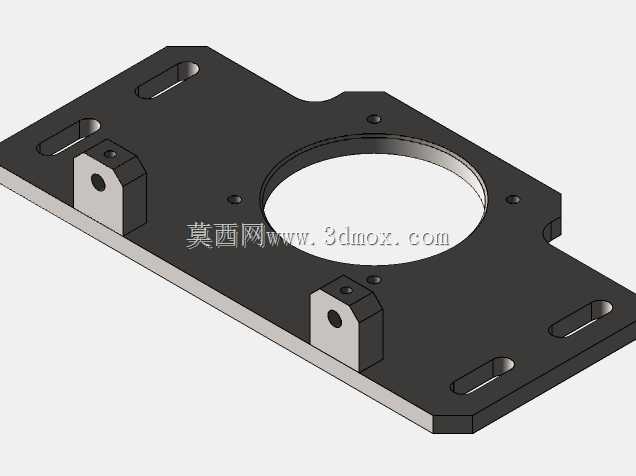

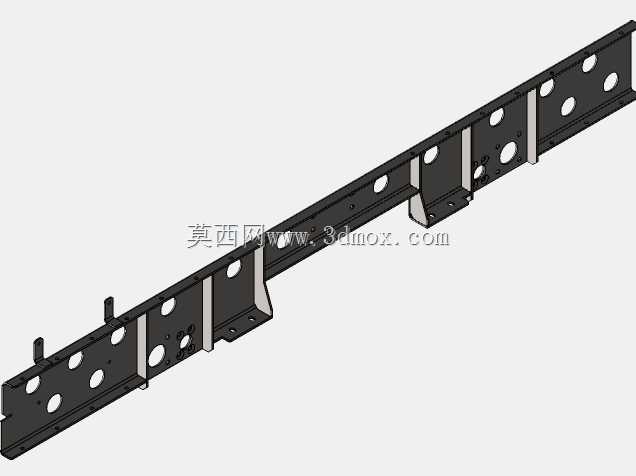

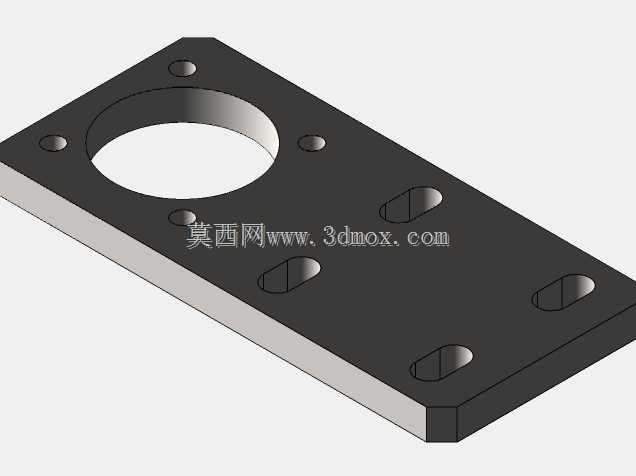

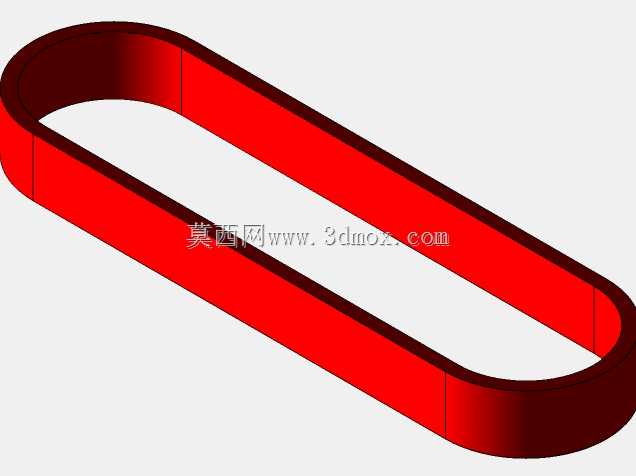

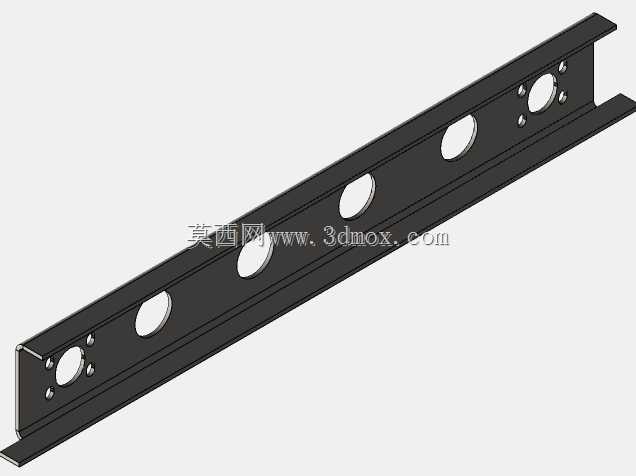

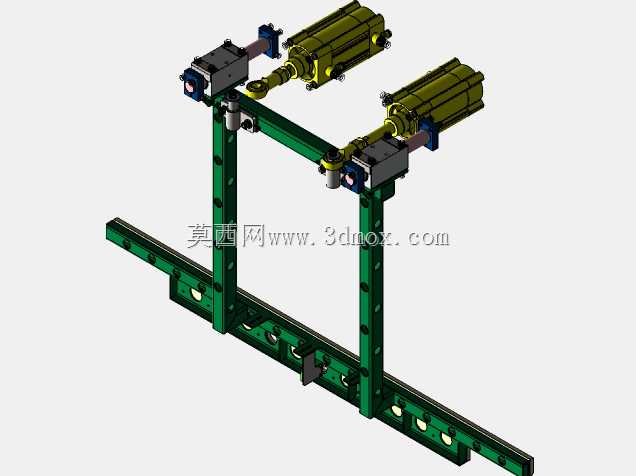

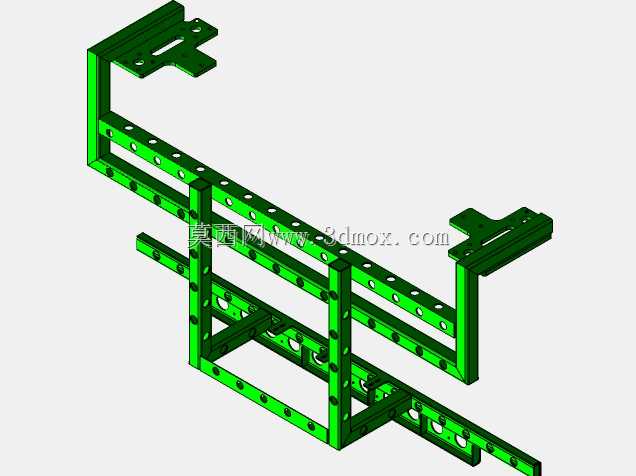

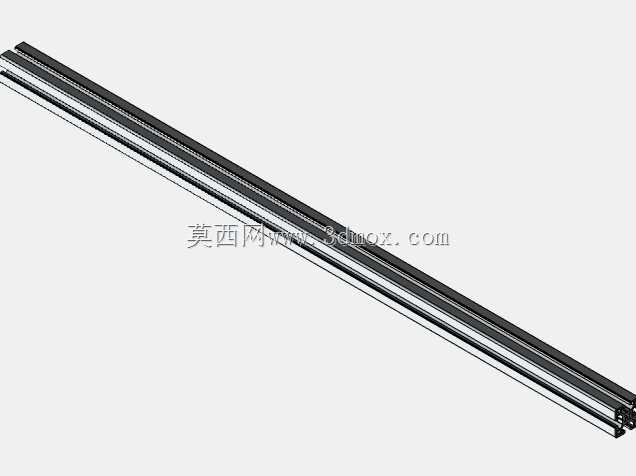

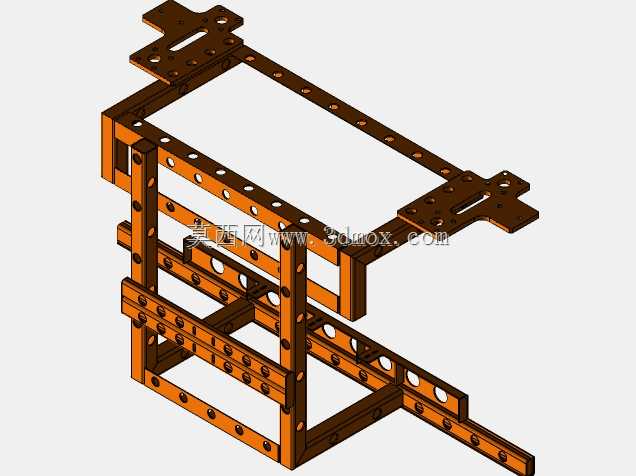

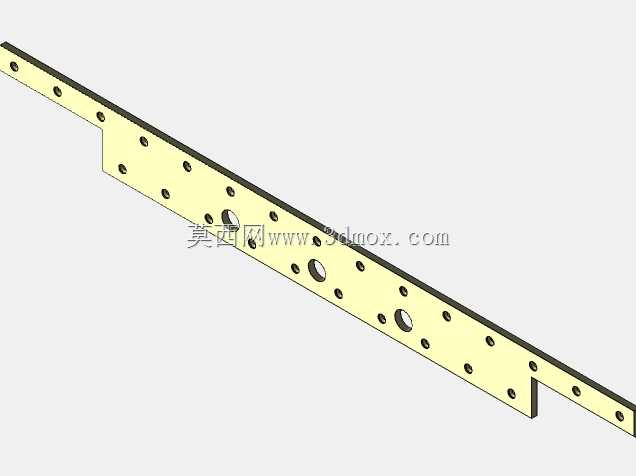

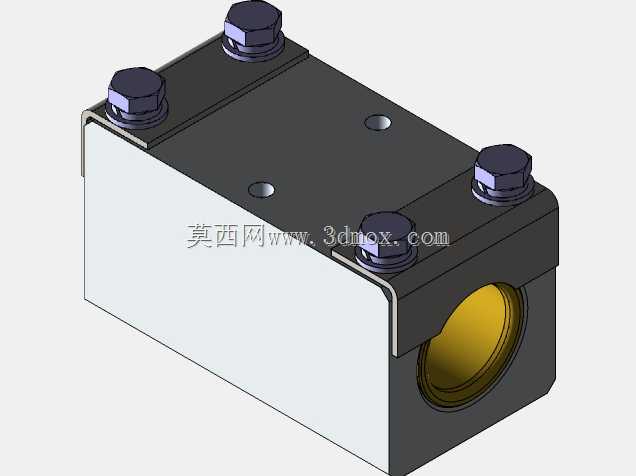

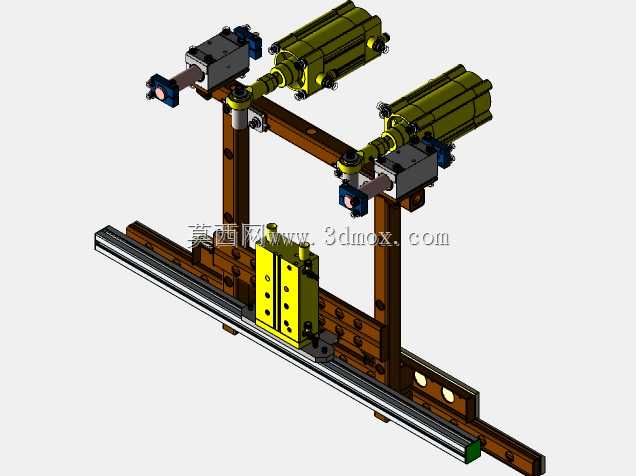

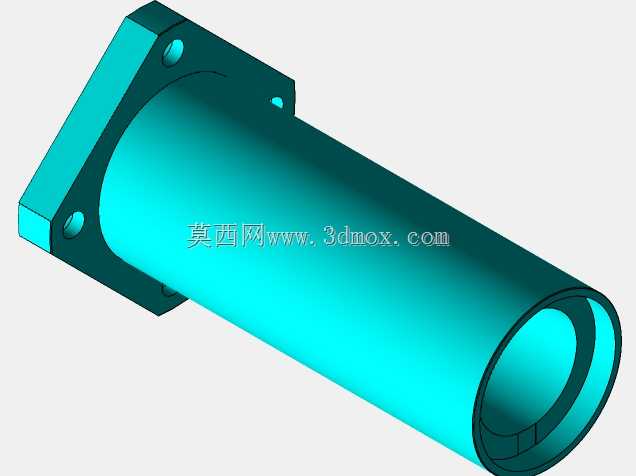

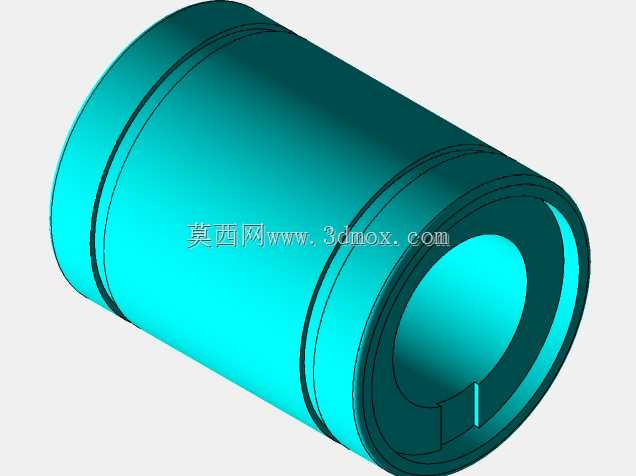

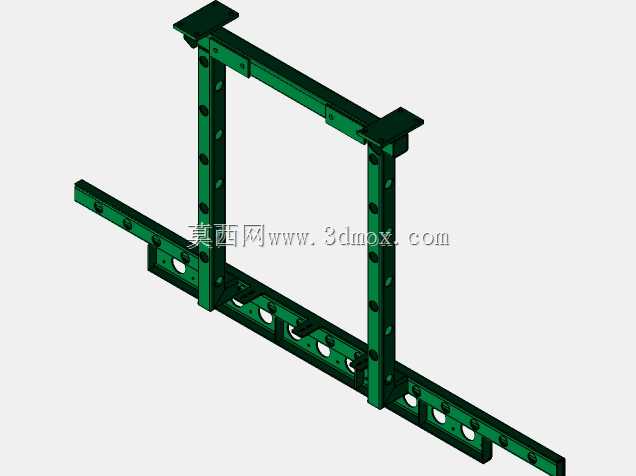

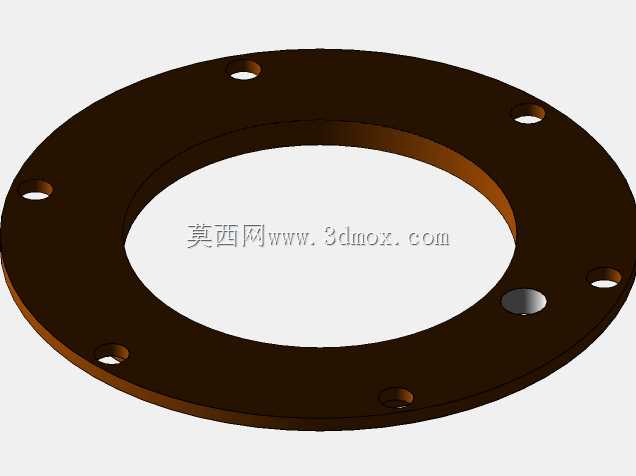

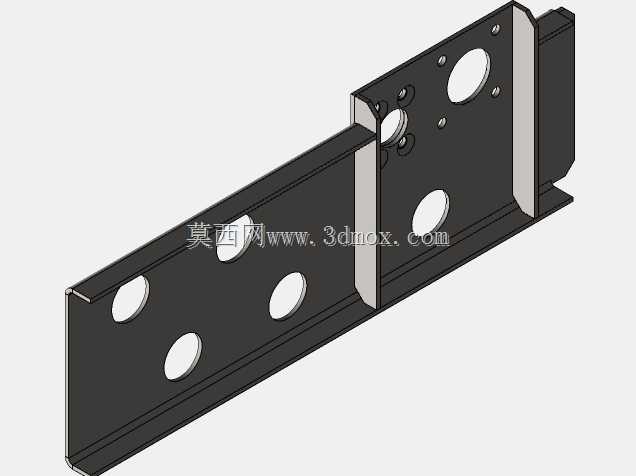

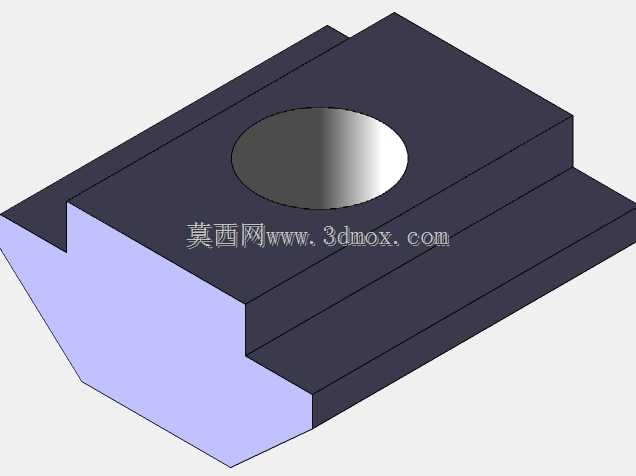

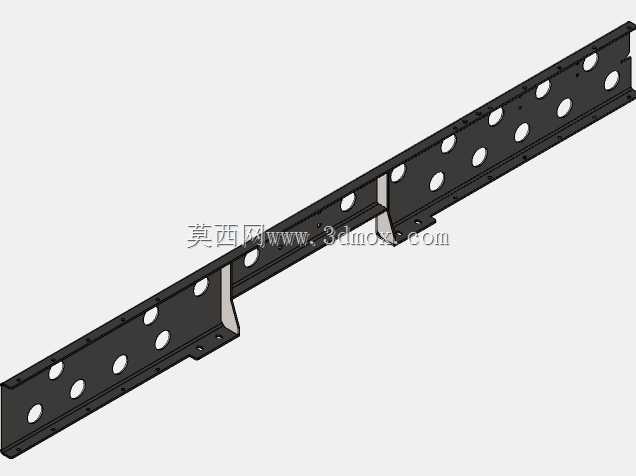

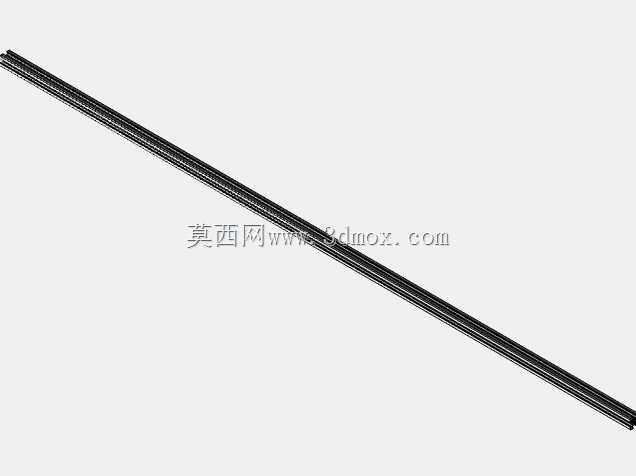

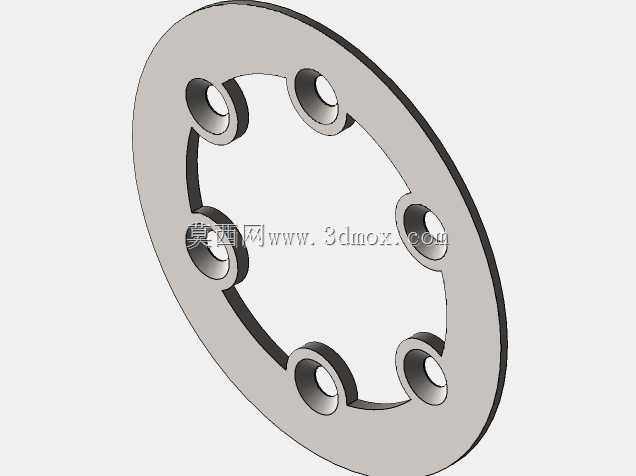

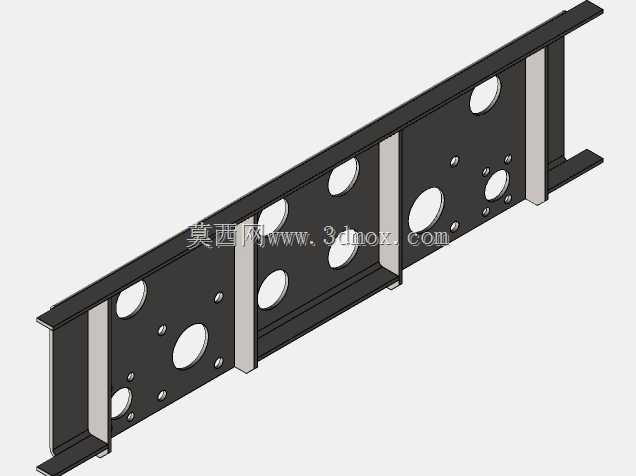

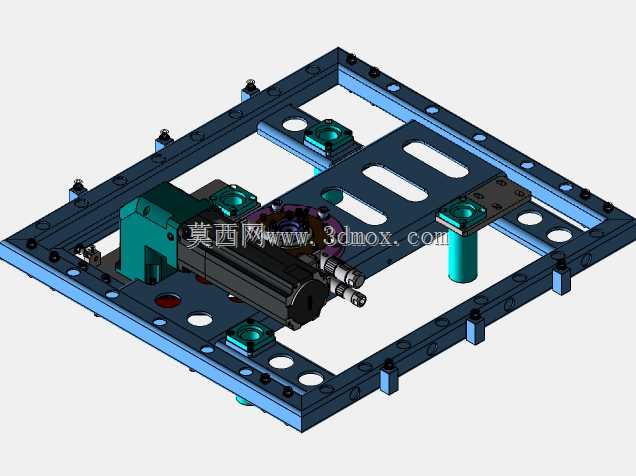

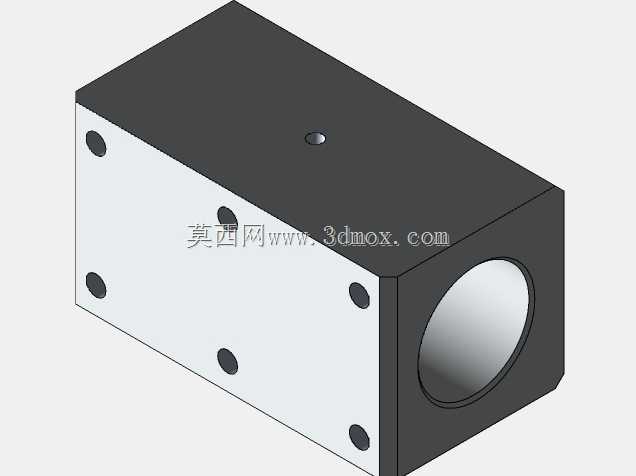

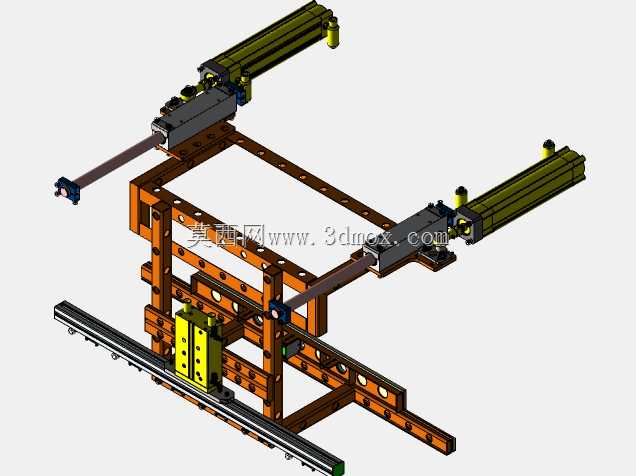

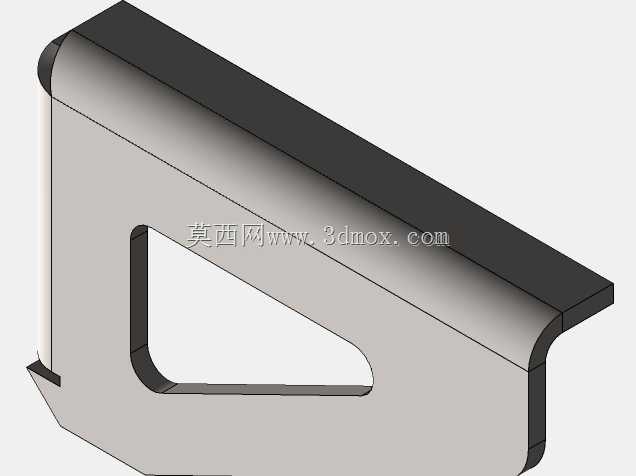

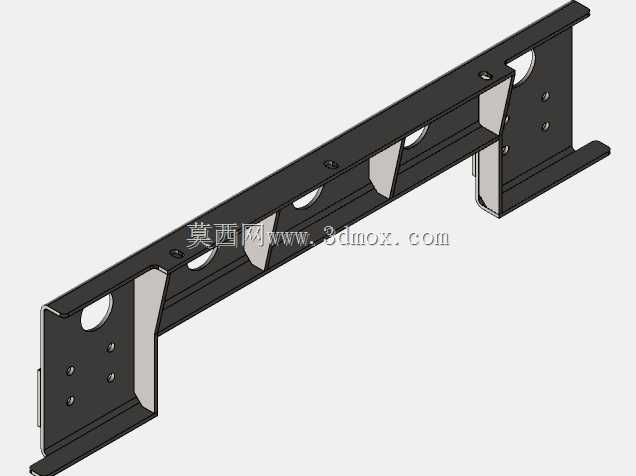

　　从结构布局来看，装置的主体框架采用轻量化的高强度铝合金型材拼接，整体安装边界可以适配主流工业机器人的末端法兰接口，也可以直接固定在移栽机的升降滑台端面，不需要额外做复杂的转接结构改造。框架上的吸盘安装位预留了长圆形调节槽，现场调试时可以根据待抓取物料的外形尺寸、表面平整度调整吸盘的排布间距和伸出高度，哪怕是表面带有轻微凹凸筋位的工件，也能通过调整单个吸盘的安装高度保证所有吸盘都能和物料表面有效贴合，建立稳定的负压环境。两侧的夹持臂采用直线导轨导向，由同步带传动实现对中开合，开合行程覆盖常规整层物料的幅宽范围，夹持臂的接触端面贴有低硬度的聚氨酯缓冲垫，即使在夹持过程中触碰到物料侧边，也不会刮伤工件表面。

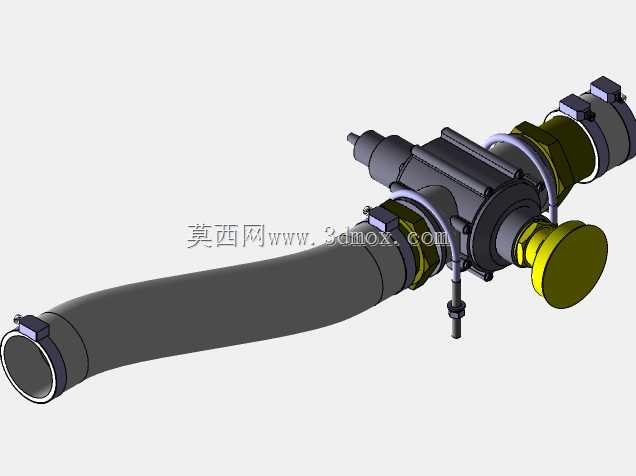

　　实际作业过程中，装置的动作逻辑完全适配自动化产线的节拍要求：当移栽机构带动装置移动到物料堆上方的预设高度时，真空系统先启动，吸盘组随框架下行接触物料表面，负压传感器检测到所有吸盘达到设定真空度后，两侧夹持臂同步收拢到预设位置，完成整层物料的固定，随后移栽机构带动物料移动到目标工位，到达位置后先释放夹持臂的夹持状态，再切断真空供给，同时吸盘组内置的微量吹气阀启动，帮助物料快速脱离吸盘，避免因为吸盘残留负压带起物料影响码垛精度。

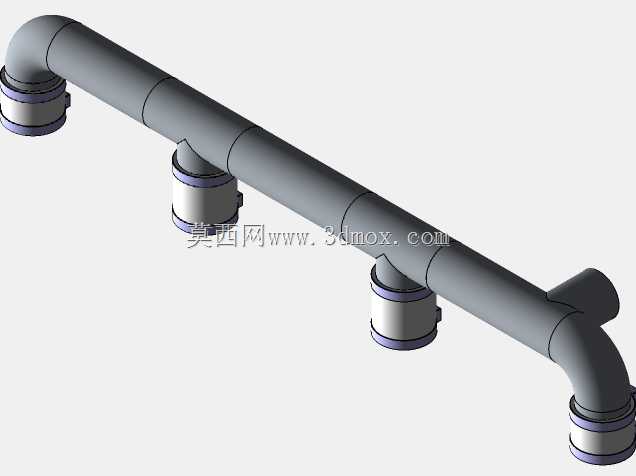

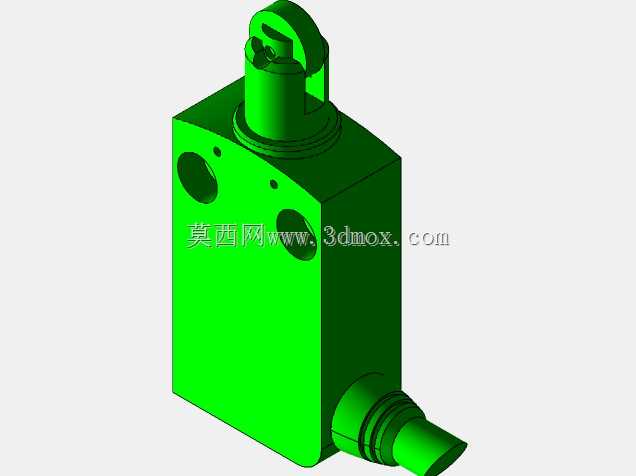

　　针对不同的作业场景，这套装置的吸盘可以快速更换材质：如果是抓取表面光滑的塑料壳体、玻璃面板类工件，可以选用丁腈橡胶材质的平型吸盘，保证密封性能；如果是抓取表面带有细微纹理的瓦楞纸箱、纸质包装类工件，可以换成带防滑纹路的硅胶吸盘，提升吸附摩擦力；如果是抓取多孔类的软质物料，还可以更换为大直径的海绵吸盘，弥补表面不平整带来的泄漏问题。夹持臂的开合行程也可以通过导轨两端的限位传感器做快速调整，不需要更换结构件就能适配不同幅宽的整层物料抓取需求。

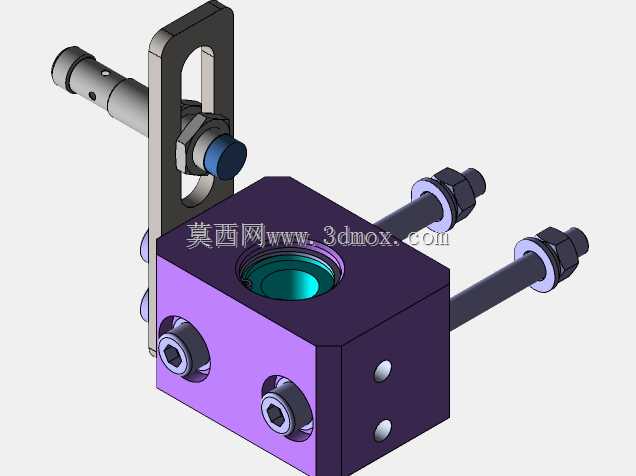

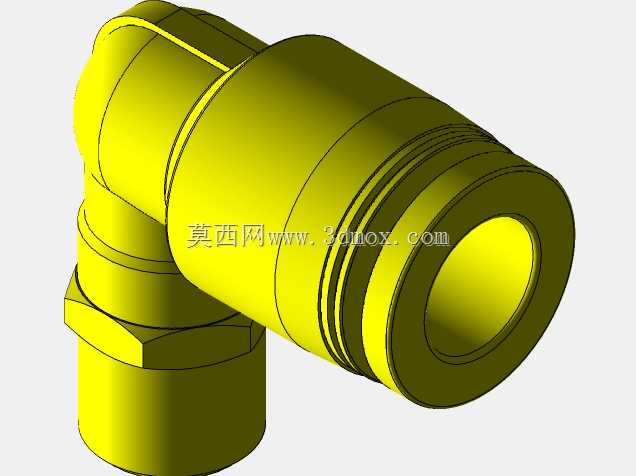

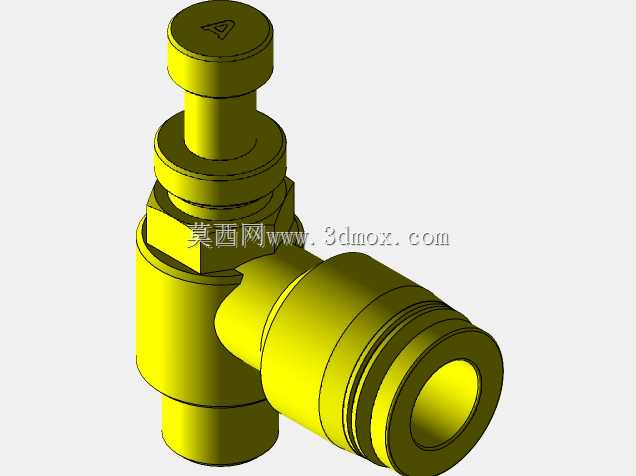

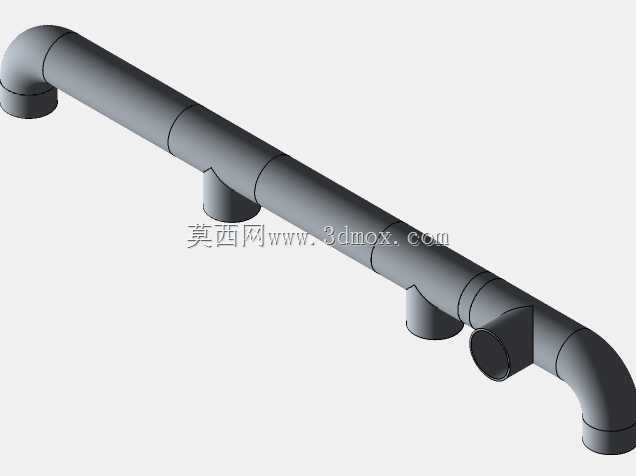

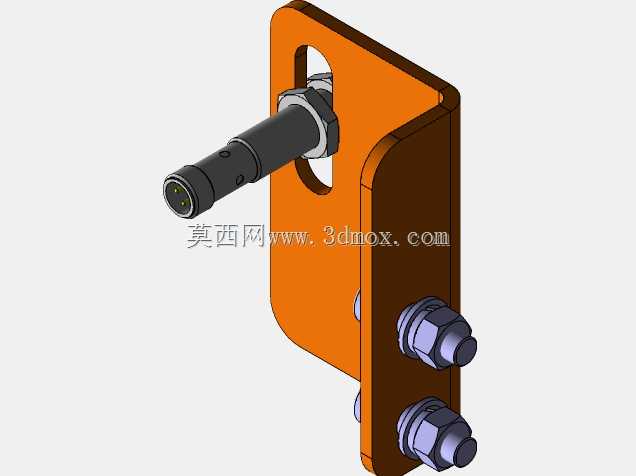

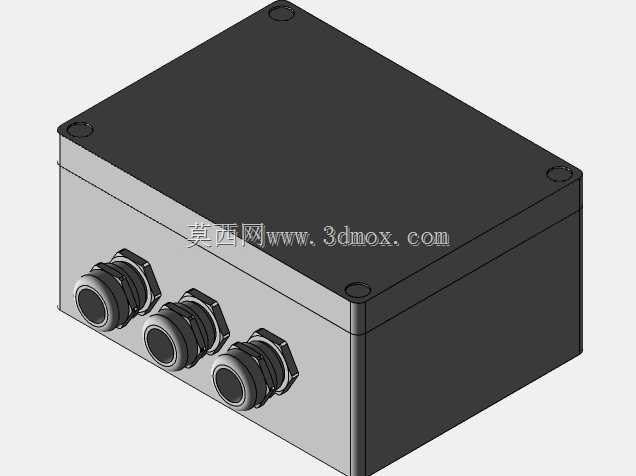

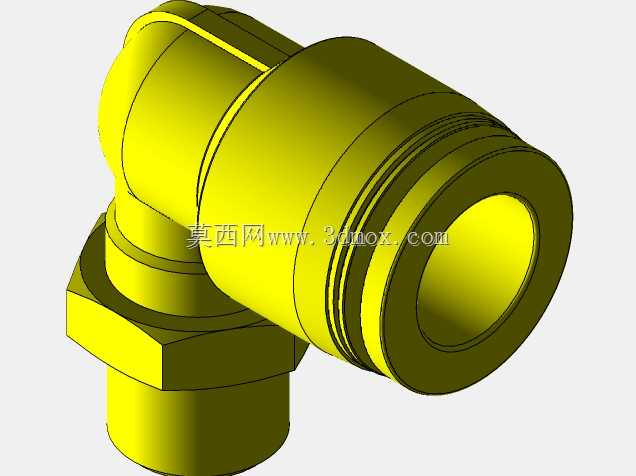

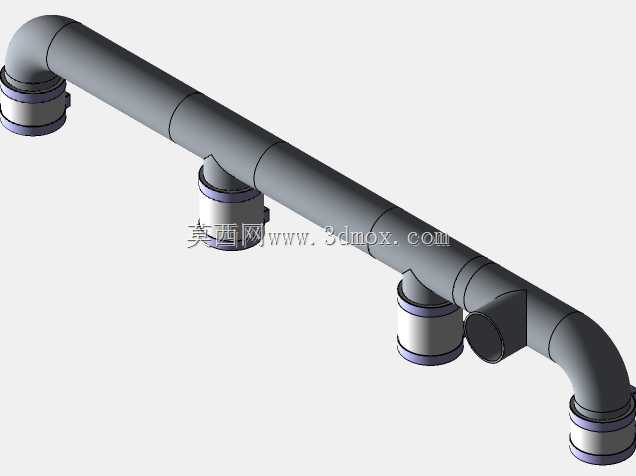

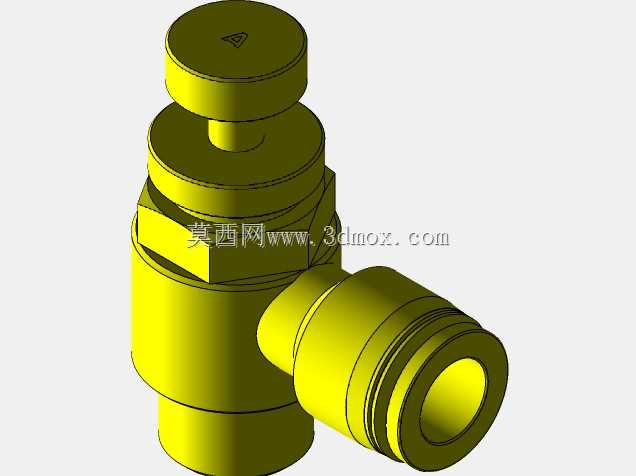

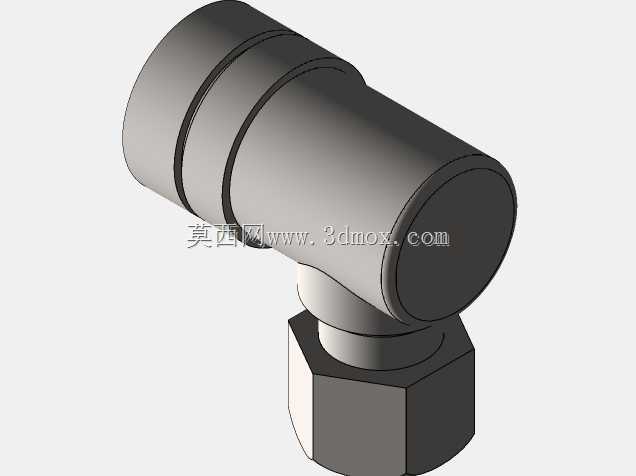

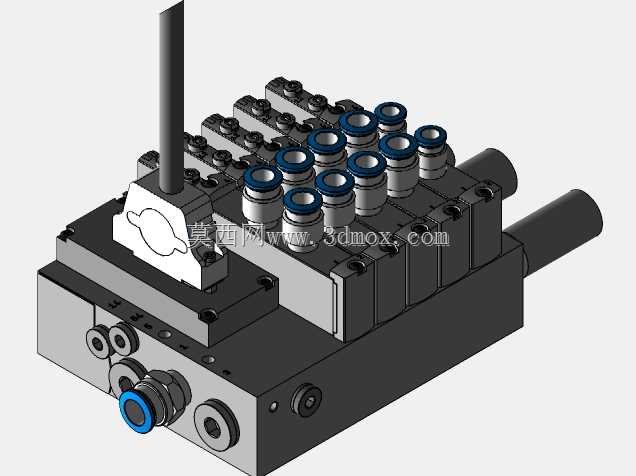

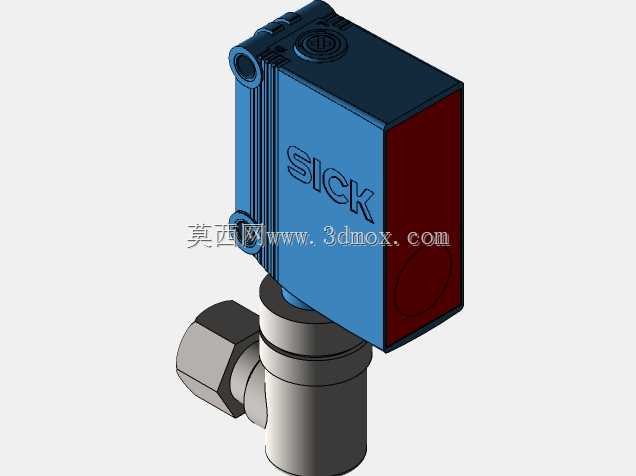

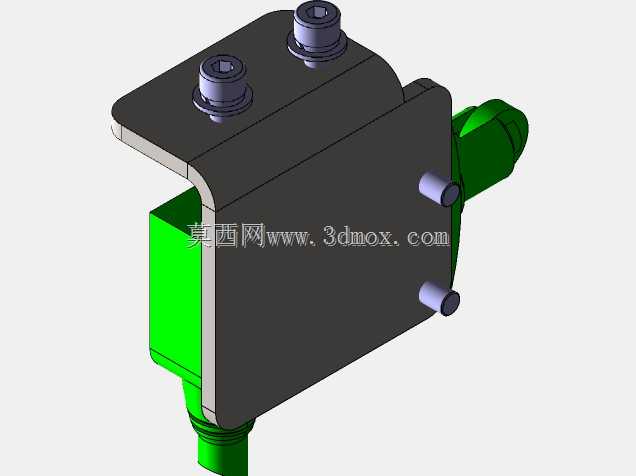

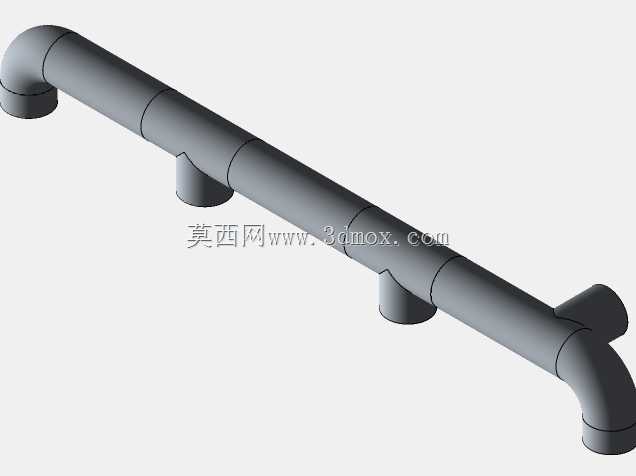

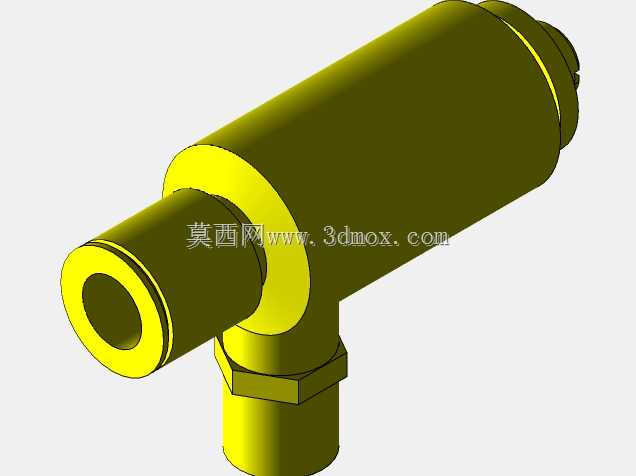

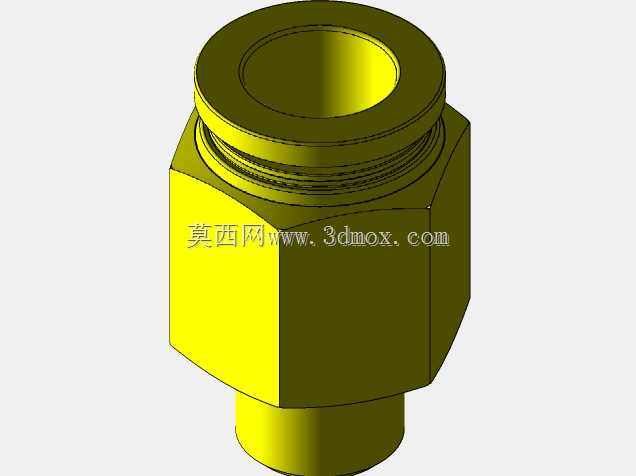

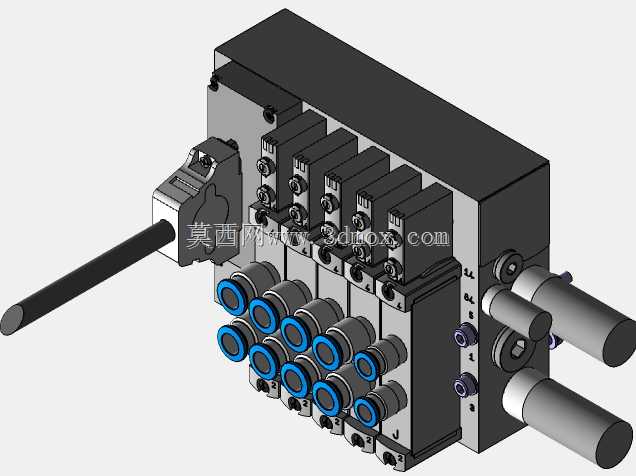

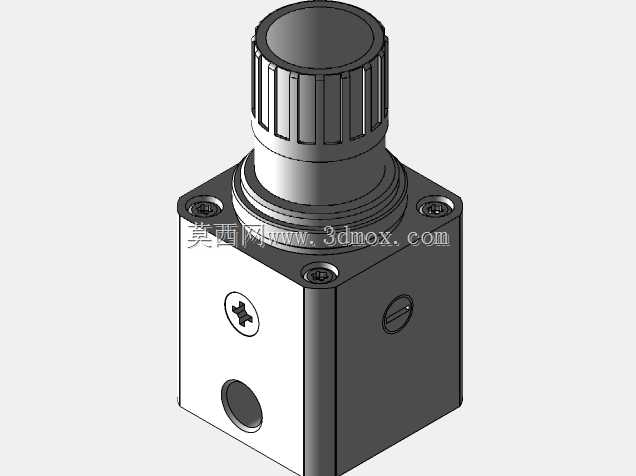

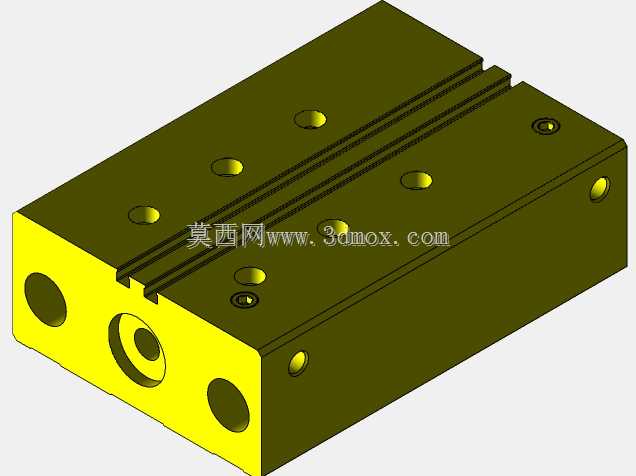

　　在安装适配性上，装置的主体框架预留了标准的气动管路走线槽和传感器安装位，所有气动元件的接口都集中布置在框架顶部的接线盒区域，现场安装时只需要对接真空管路和夹持动作的气路，再连接到位信号、负压检测信号的线缆即可完成调试，不需要对装置本身做二次加工。装置的整体重量控制在合理范围内，不会给移栽轴或者机器人末端带来过大的负载负担，运动过程中的惯性也更小，能适配更高的产线节拍要求。

　　和传统的纯夹持或者纯吸附的取料机构相比，这套组合式的夹持装置在整层物料转运场景下的稳定性优势非常明显：纯吸附机构在快速移动过程中如果遇到突发气压波动，很容易出现物料掉落的问题，而两侧的夹持臂可以在吸附失效时起到兜底防护的作用；纯夹持机构在处理软质、薄脆物料时的损伤率居高不下，而真空吸盘的柔性接触可以把接触压力分散到整个物料表面，不会出现局部应力集中的问题。在实际的3C电子组装产线、包装车间码垛工位、板材加工上下料工位的应用中，这套装置既能满足整层物料快速取放的节拍要求，又能大幅降低工件的转运损伤率，同时还能兼容多种不同材质、不同外形尺寸的物料抓取需求，减少产线换型时的夹具更换时间，提升设备的综合利用率。
