地下电缆分接用230V立式接线箱体

　　在城市地下管网的电缆敷设工程里，这类230V接线盒是低压配电支路分接的核心配套部件，主要承担地下直埋电缆、管沟敷设电缆的电源分接与转接功能，区别于地面明装配电箱体，它的结构设计完全适配地下潮湿、易积尘、存在一定外力磕碰风险的使用场景。从实际工程应用来看，这类接线盒多设置在地下电缆管沟的分支节点、用户侧进线的转接位置，负责将主回路230V交流电源分接至多个下游支路，同时为线缆接头提供封闭的防护空间，避免地下环境中的水汽、泥浆侵入接线端子造成绝缘失效，也能隔绝鼠类等生物对线缆接头的破坏。

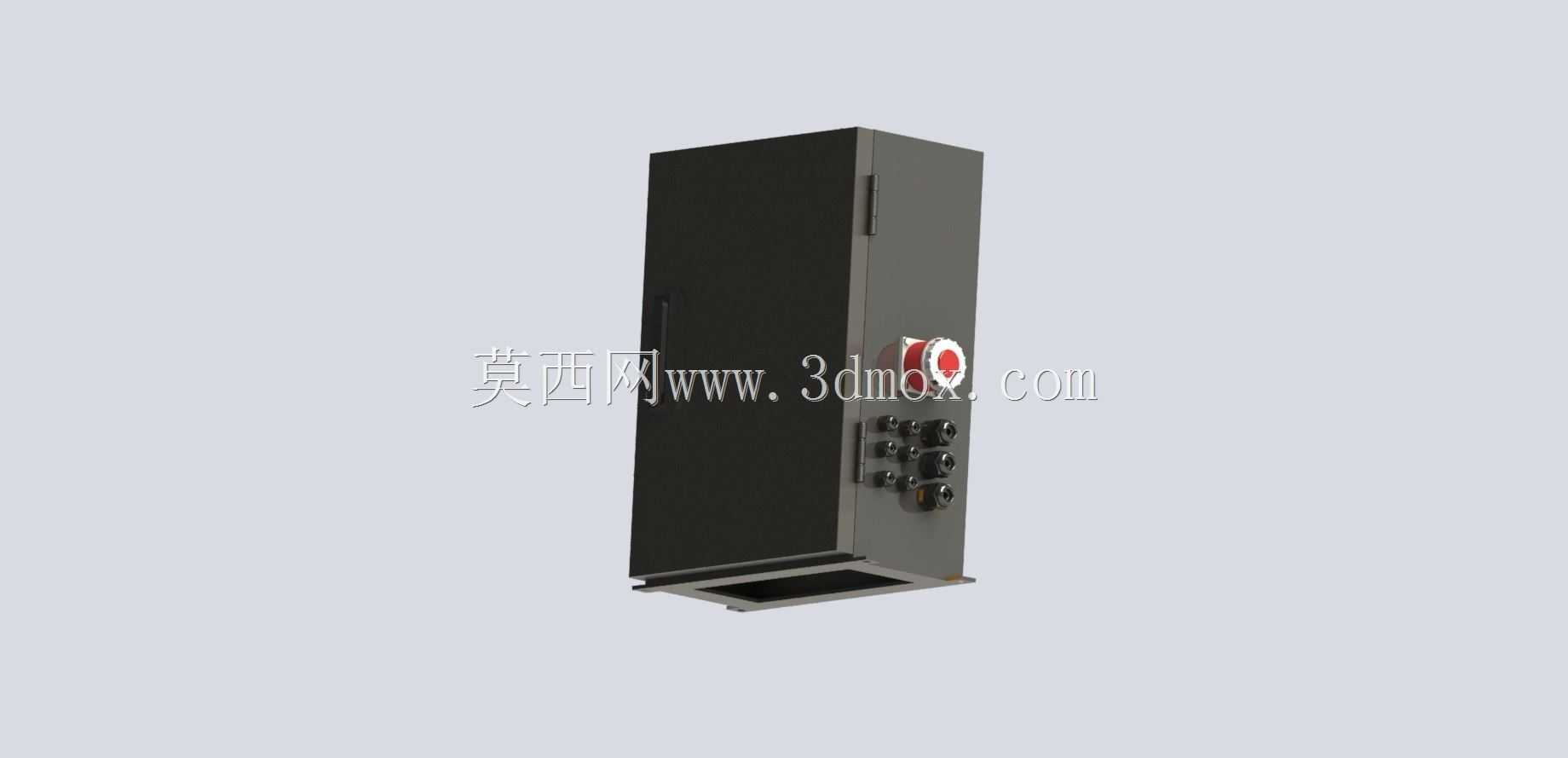

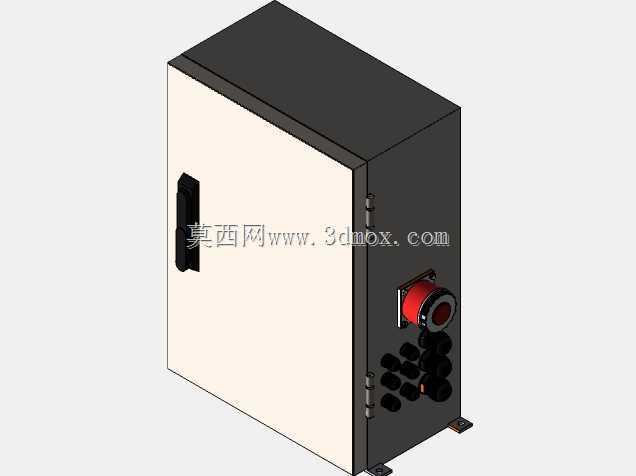

　　从结构设计思路上看，整体采用立式长方体封闭壳体结构，主壳体采用厚钢板折弯焊接成型，壳体接缝处做连续满焊处理，所有外露拼接边都做了防水翻边设计，配合箱门处的嵌入式密封胶条，能够满足地下管沟环境的IP65防护等级要求。箱体正面设置单开式检修门，门体侧边加装隐藏式铰链，外侧设置带锁具的启闭把手，非检修状态下可完全锁闭，避免无关人员误操作。箱体正面下部预留了多组电缆进出线格兰头安装位，每个安装位都预设了密封垫圈卡槽，主回路进线采用大口径格兰头适配大截面主电缆，支路出线采用多组小口径格兰头对应不同线径的分支电缆，格兰头与箱体安装面之间加装橡胶密封垫，拧紧后可实现线缆与箱体之间的无缝密封，防止水汽沿线缆外皮渗入箱体内部。

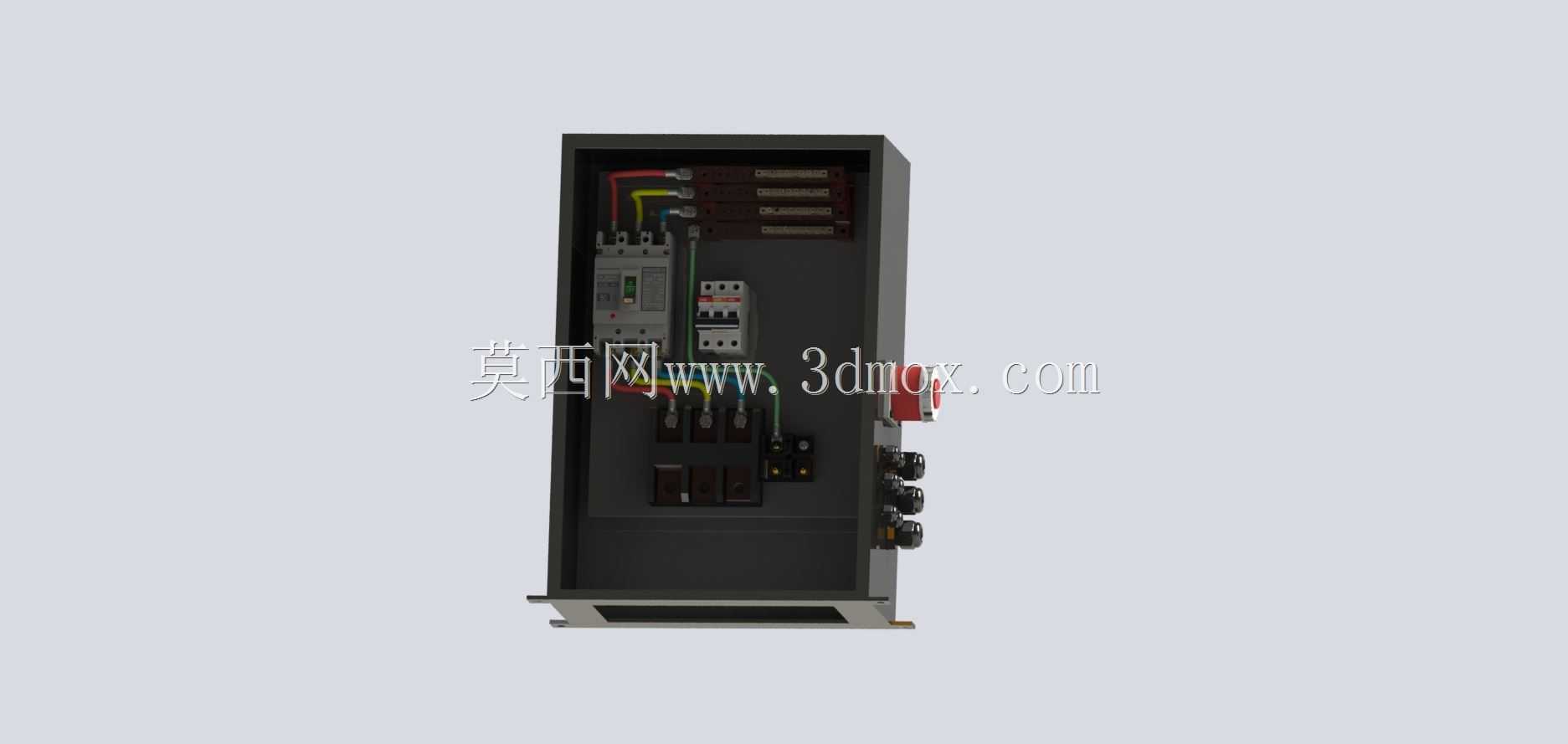

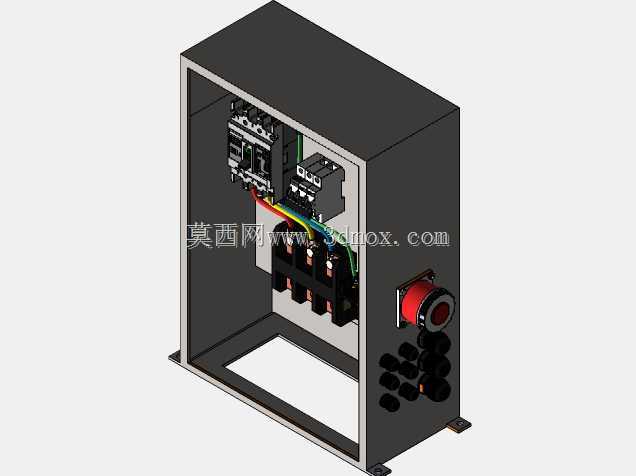

　　箱体内部预留了标准导轨安装位，可根据实际分接需求配置接线端子排、小型断路器、漏电保护模块等电气元件，导轨采用35mm标准DIN导轨，安装孔位做了长圆孔设计，可根据元件尺寸灵活调整安装位置，适配不同的分接回路配置。箱体内部还预留了接地端子排，所有金属壳体、门体都通过软铜编织线与接地排可靠连接，满足低压配电系统的接地保护要求，避免箱体带电引发安全事故。箱体底部设置了可拆卸的进线导流板，当有少量冷凝水或渗入的积水进入箱体时，可沿导流板从底部预设的泄水孔排出，避免积水浸泡内部电气元件。

　　从安装边界与尺寸适配来看，这类立式接线盒的整体宽度控制在400mm以内，深度控制在300mm以内，高度在1200mm左右，能够适配多数地下电缆管沟的安装空间，不需要额外扩大管沟开挖尺寸。箱体背部预设了四个膨胀螺栓安装挂点，挂点采用沉孔设计，安装后螺栓头不会突出箱体背部，可直接贴墙固定在管沟侧壁上，也可通过配套的支架落地安装，安装时箱体底部距离管沟地面预留不小于100mm的间隙，避免地面积水浸泡箱体底部。箱门的开启角度可达到120度以上，检修时不需要完全拆卸箱门，即可完成内部接线、元件更换等操作，箱门内侧预留了图纸存放袋，可放置回路接线图、维护记录等纸质文件，方便后期运维人员查阅。

　　在实际选型应用中，这类接线盒的壳体厚度不低于2mm，表面采用户外级静电喷塑处理，能够耐受地下环境的酸碱腐蚀，长期使用不会出现漆面脱落、壳体锈蚀的问题。箱体侧面预留了扩展安装位，当后续需要增加分接回路时，可通过扩展接口拼接副箱，不需要更换整个主箱体，降低后期改造的成本。不同于普通明装配电箱，它的所有操作部件都做了防误操作设计，断路器操作手柄外侧加装了透明防护挡板，只有打开箱门才能操作分合闸，避免外力碰撞导致的误跳闸。接线端子排采用大扭矩压紧式端子，可适配最大16平方毫米的铜芯电缆，端子之间设置绝缘隔离挡板，避免不同回路之间发生短路故障。箱体顶部做了倾斜式防雨檐设计，即使管沟顶部有滴水，也会沿倾斜面流向箱体两侧，不会沿箱门缝隙渗入内部。
