户内高压开关设备用真空断路器结构设计

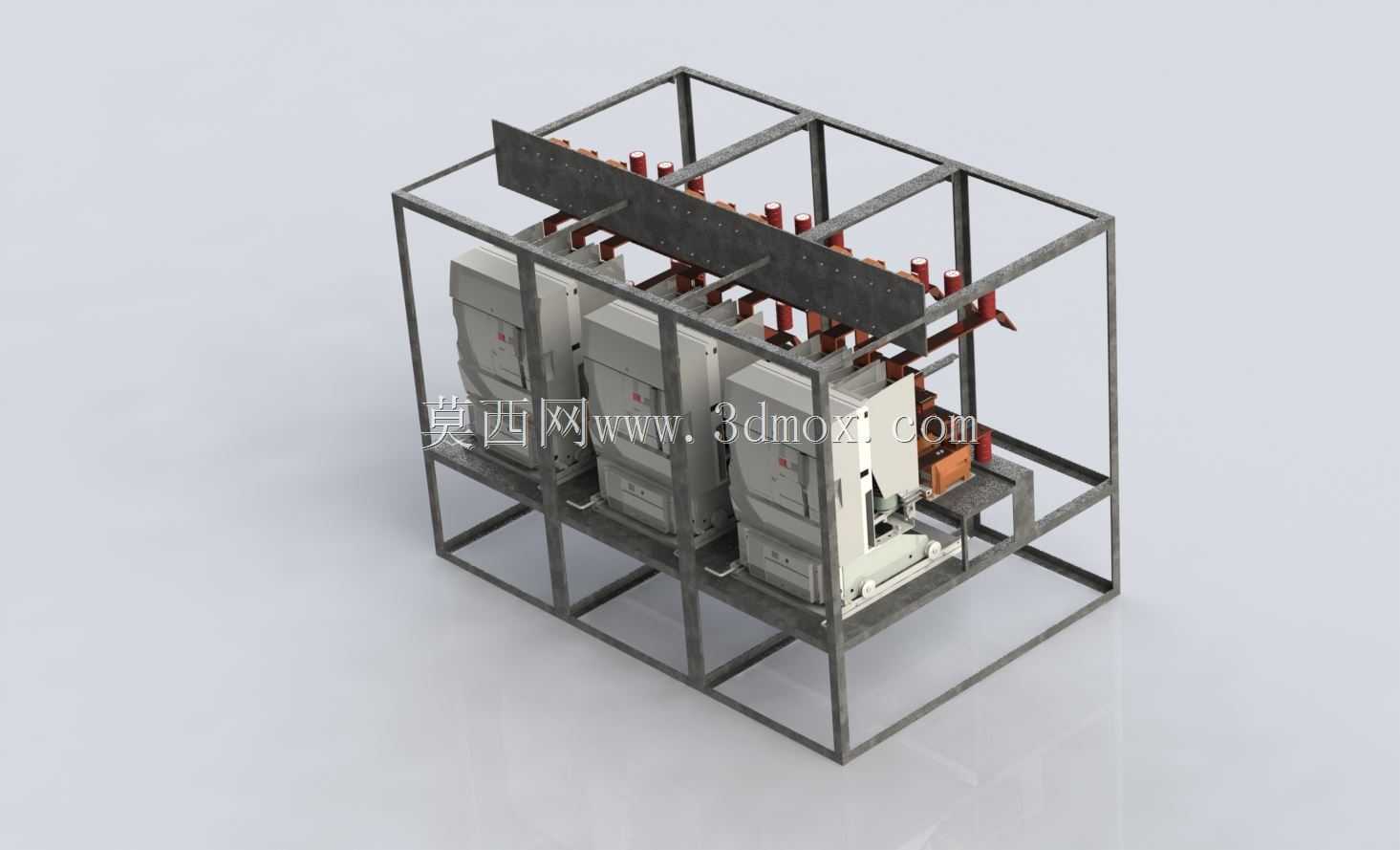

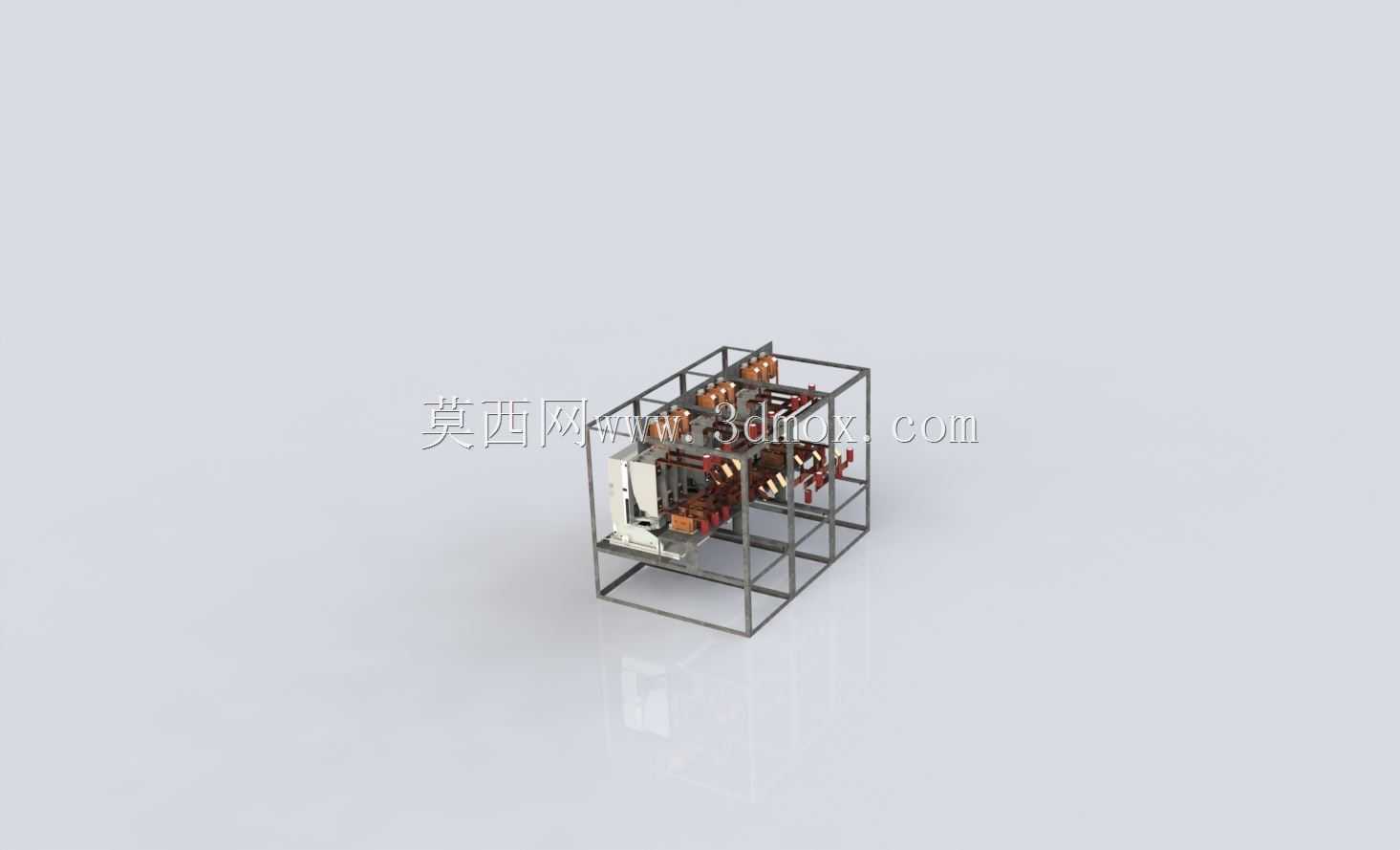

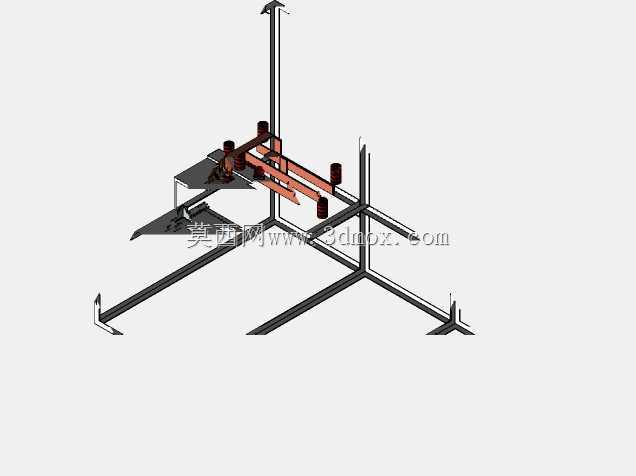

　　这套开关设备核心开断单元的三维结构，完整还原了12kV级中置柜内真空断路器的实际装配状态，覆盖了从主回路导电连接到绝缘支撑、操作机构安装基准的全部关键结构，可直接用于成套开关设备的布局校验、干涉检查以及生产工艺拆解参考。从实际配电场景来看，这类真空断路器主要应用于工矿企业配电室、住宅小区变配电所、工业园区开闭所的户内高压开关柜中，承担正常负荷电流的分合操作，同时在系统出现短路、过载、接地等故障时，能够在继电保护信号触发下快速切断故障电流，避免故障范围扩大，保障后端用电设备与电网运行安全。

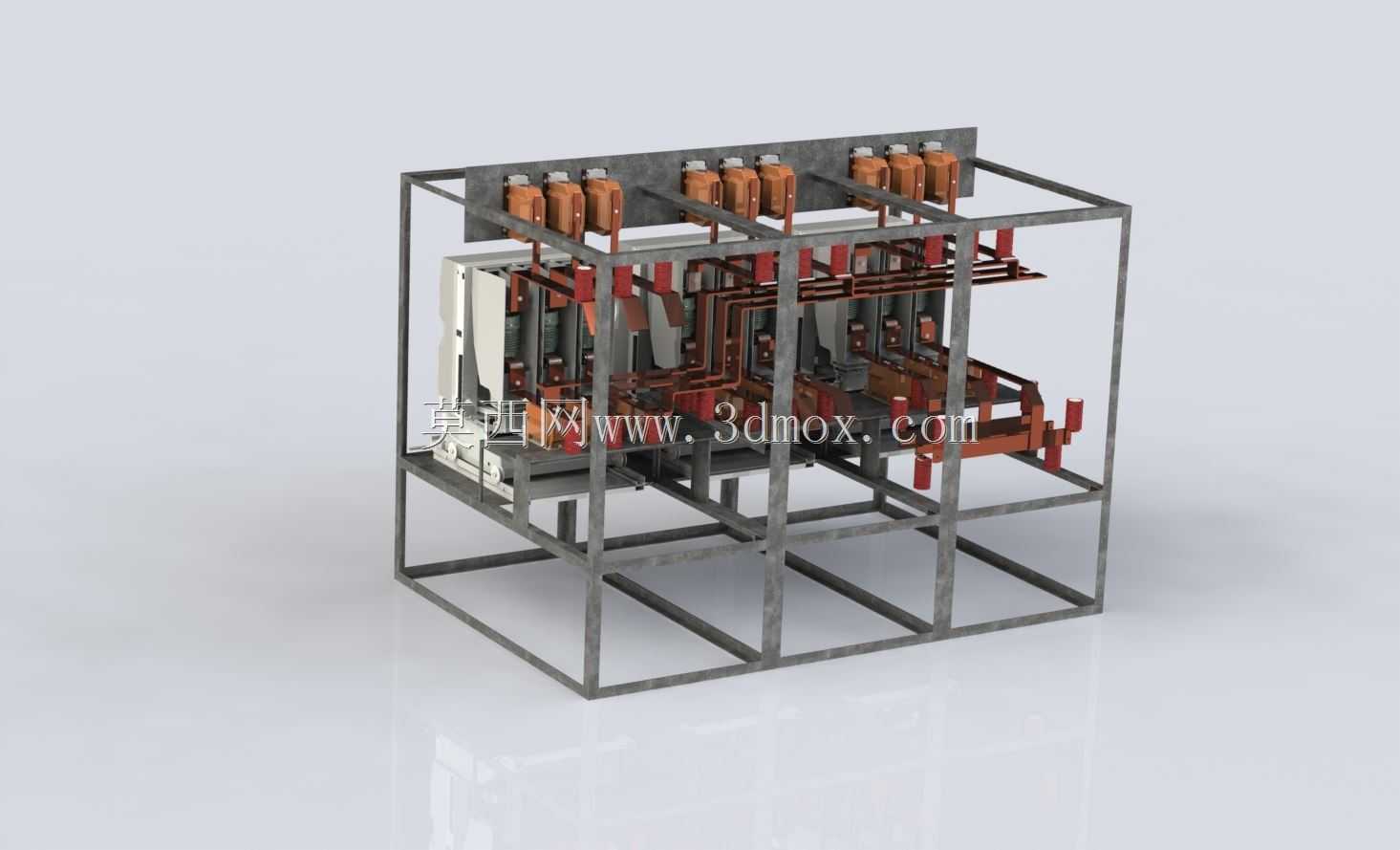

　　从结构设计逻辑来看，模型完整呈现了三相主回路的排布方式，每相导电回路依次连接上出线端、真空灭弧室静端、真空灭弧室动端、软连接、下出线端，其中真空灭弧室作为核心开断元件，被绝缘套筒完全包覆，避免相间以及对地的绝缘击穿风险。主回路的导电排采用矩形铜排设计，搭接面位置预留了标准的螺栓安装孔位，孔位间距符合高压电器连接的通用规范，能够保证足够的接触面积，降低大电流通过时的接触电阻，减少长期运行的发热隐患。绝缘支撑部分采用了高强度环氧树脂绝缘子，分别对母线侧、出线侧的导电排进行多点固定，绝缘子的安装底座直接固定在断路器的金属框架上，框架采用型钢焊接后加工基准面的结构，保证各相部件的同轴度与位置精度，避免操作过程中因结构形变导致的卡滞问题。

　　模型中集成的电流互感器、电压互感器安装位，完全符合中置柜的常规布局要求，电流互感器套装在三相出线导电排上，用于采集回路电流信号，为计量、保护装置提供数据输入；电压互感器则布置在母线侧间隔位置，采集母线电压信号，同期预留了二次接线的走线空间，方便二次线束的排布与固定。操作机构的安装基准面在模型中做了精准的位置还原，机构输出轴与真空灭弧室动端的绝缘拉杆连接位置，预留了合适的行程空间，能够满足断路器分合闸过程中动触头的开距、超行程要求，保证分闸时的绝缘断口距离符合国标要求，合闸时触头有足够的接触压力，降低合闸弹跳的概率。

　　从安装边界尺寸来看，该断路器的整体宽度适配标准宽度的中置式高压开关柜，深度方向预留了与柜体手车导轨匹配的滚轮安装位置，高度方向与柜体的静触头盒位置完全对齐，能够保证手车在工作位置时，动触头与柜内静触头的准确啮合，不会出现偏斜、插接不到位的问题。相间距离、对地绝缘距离均满足12kV电压等级的空气绝缘要求，不同电位部件之间的最小电气间隙大于125mm，爬电距离满足凝露工况下的绝缘要求，避免潮湿环境下的沿面闪络问题。

　　在结构细节处理上，模型考虑了实际生产中的装配工艺性，所有螺栓连接位置都预留了足够的工具操作空间，方便现场安装与后期检修时的螺栓拆装；接地回路的连接点做了明确的结构标识，保证框架、金属外壳等非带电金属部件能够可靠接地，避免运行过程中出现感应电压伤人的风险。主回路导电排的弯折角度、搭接位置都经过了载流量校验，在额定电流下的温升能够控制在国标允许的范围内，不会出现局部过热导致的绝缘老化加速问题。整体结构的重心位置经过合理分配，手车推进推出过程中不会出现倾翻风险，操作力符合人体工程学要求，运维人员无需额外辅助工具即可完成手车的位置切换操作。
