大型工业负荷发电站厂区整体结构

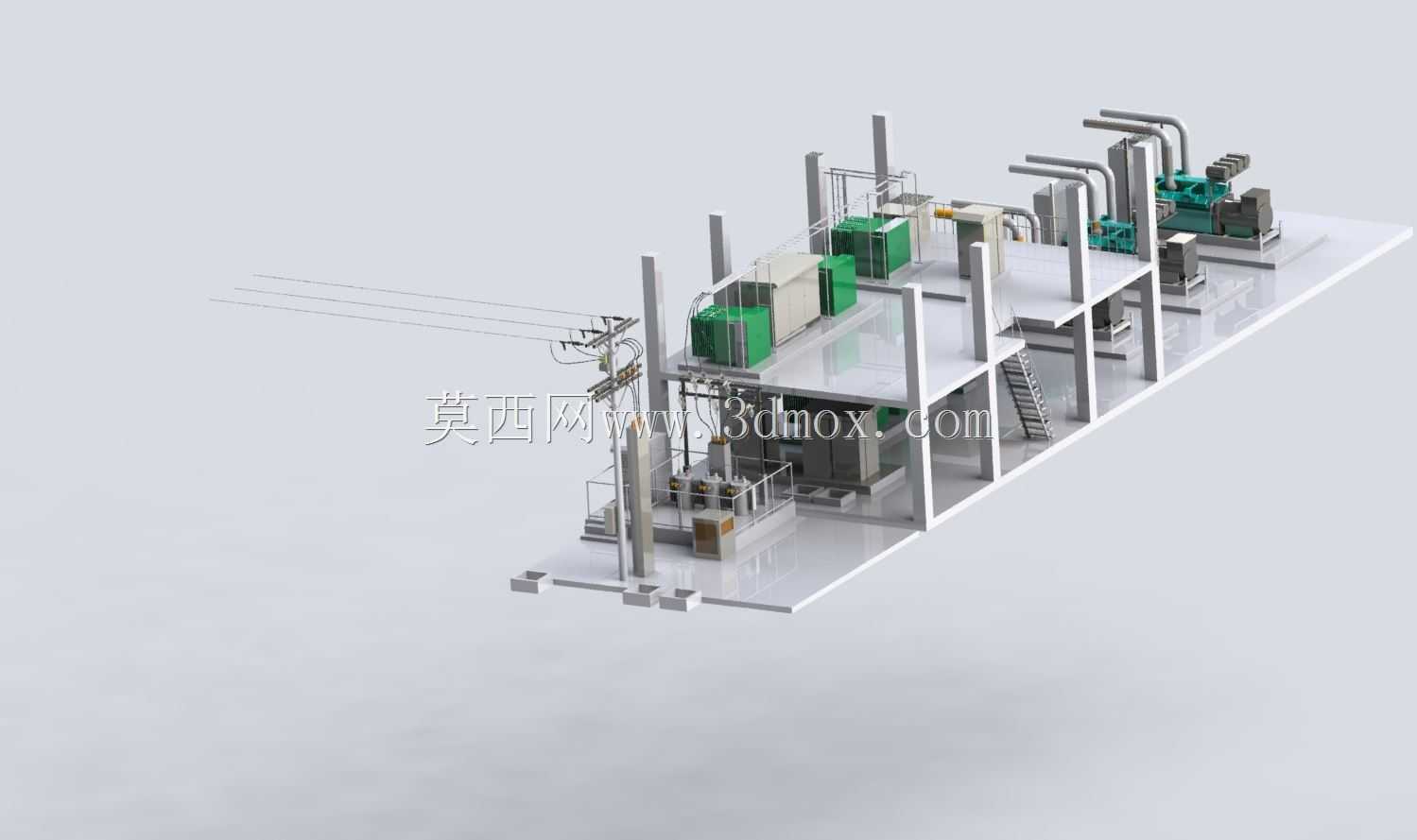

　　这套三维结构完整还原了大型工业负荷配套发电站的厂区全场景布局，覆盖从外部进线到站内配电、发电单元输出的全流程物理结构，可直接用于工业厂区电力配套方案的可视化校核、结构干涉验证以及施工前期的排布推演。从实际应用场景来看，这类电站主要服务于连片工业生产厂区的集中供电保障，对接厂区内大负荷生产设备的稳定电力输入，同时预留外部电网并网接口，可实现自发自用与余电上网的灵活切换，在冶金、重工制造、大型化工园区这类用电负荷波动大、供电可靠性要求高的场景中应用广泛。

　　从设备实际用途划分，模型内完整呈现了多层构架的功能分区：底层区域布置主发电单元、冷却配套装置以及进线开关柜组，中层构架承载主控配电单元、无功补偿装置，顶层区域架设出线母线架与外部输电塔对接结构，外置的爬梯、巡检通道完全按照工业电站运维的实际通行需求排布，每一处通道宽度、护栏高度都匹配电力安全作业规范要求，可直接用于运维路径的模拟规划。外部进线端的电线杆、横担、绝缘子串以及线缆走向都做了等比例还原，线缆的弧垂参数完全参照10kV架空线路的施工规范设置，避免后期施工时出现线缆张力超标、安全距离不足的问题。

　　产品功能特性上，整套结构做了模块化分区设计，发电单元区、变压配电区、输出控制区各自独立成组，不同功能区之间预留了足够的检修操作空间，设备与构架之间的安全净距完全符合高压电力设施的布置规范，构架立柱采用型钢拼接结构，横梁与立柱的连接节点做了加强处理，可承载顶层母线架与配套电气设备的长期静载荷，同时预留了设备吊装的作业空间，方便后期核心设备的更换与维护。模型内的管道排布区分了电缆桥架与冷却管路，两类管线分层架设，避免出现电磁干扰与管路渗漏影响电气设备运行的隐患，管线的转弯半径、支吊架间距都符合工业管线布置的通用规范。

　　设计思路上，整套模型采用自顶向下的整体排布逻辑，先确定厂区整体占地边界与外部进线、出线的方位，再根据电力流向依次排布各功能单元的位置，优先保障大电流回路的路径最短，减少线路损耗，同时将运维频次高的设备布置在靠近巡检通道的一侧，降低日常运维的通行成本。构架的分层设计充分利用了纵向空间，在有限的占地范围内最大化压缩厂区总面积，同时保证各层设备的通风散热需求，顶层的露天布置适配高压设备的散热与绝缘要求，底层的封闭区域可放置对环境防护要求较高的控制类设备。

　　外形尺寸与安装边界方面，整套电站厂区的横向占地跨度匹配常规工业预留电力用地的宽度，纵向长度可根据实际发电容量需求做模块化拓展，构架的底层净空高度满足大型设备的车辆进出要求，中层、顶层的操作平台高度匹配电气设备的操作面高度，外部输电塔与站内构架的对接位置预留了线缆张紧调节的安装余量，厂区外围的接地装置排布位置在模型中做了明确标识，可直接指导现场接地网的施工定位。各设备的安装基座位置都做了预留，基座尺寸匹配对应设备的安装孔位要求，现场施工时可直接参照模型定位预埋地脚螺栓，减少现场安装的对位调整工作量。
