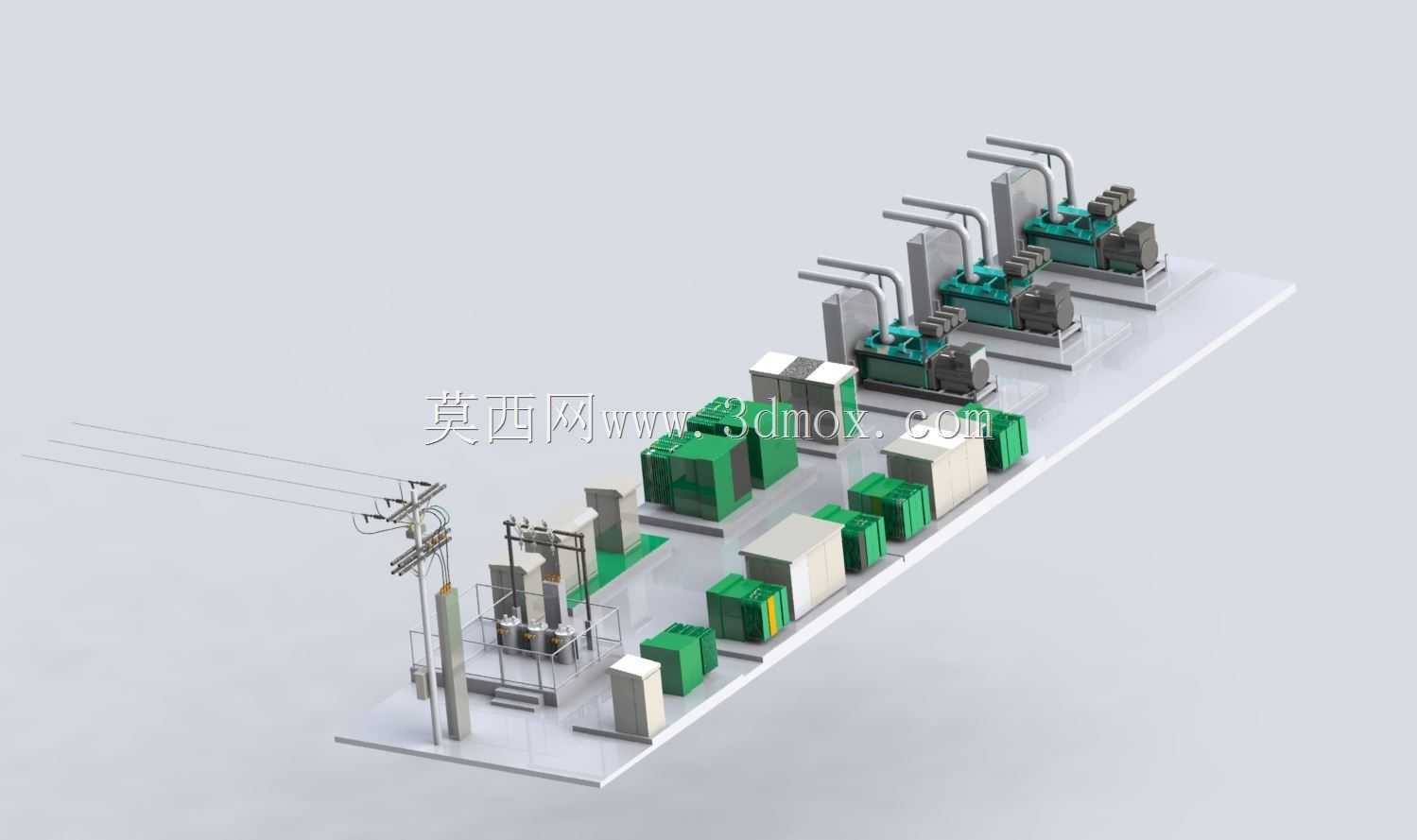

15千伏工业厂房配电设施结构设计

　　这套15千伏厂房配电结构的设计，最初是对接制造类厂区改扩建项目的供电配套需求，当时现场踏勘时发现老厂区原有10千伏进线容量已经无法满足新增焊接车间、数控加工工段的用电负荷，加上厂区规划调整后高压进线端的路由需要绕开新建的物料堆场，所以整个结构设计从一开始就没有套用通用的户外箱变方案，而是结合厂房侧墙的预留安装位做了适配调整。从实际应用场景来看，这套配电结构主要承担厂区高压进线的电压转换、负荷分配、故障隔离功能，进线端对接市政15千伏高压电网，经过隔离开关、熔断器、变压器绕组降压后，输出400伏低压电到各个车间的主配电柜，覆盖生产设备、厂区照明、通风系统、消防备用电源的全场景供电需求，相比常规户外落地式配电设施，

　　这套结构贴邻厂房外墙安装，不需要额外征用厂区内部的土地，也能缩短低压侧的走线长度，减少线路损耗。设计过程中最先敲定的是安装边界的尺寸约束，因为厂房侧墙预留的安装区域上方有厂区的架空管线，下方距离地面的安全高度要满足高压设备的运维规范，侧面要预留不小于0.8米的运维操作通道，所以整个柜体的宽度控制在2.4米，高度控制在2.8米，深度控制在1.6米，既保证内部元器件的安装间隙满足电气安全距离要求，也不会超出墙面的预留安装范围，柜体底部的安装基座比地面高出0.3米，避免雨季厂区地面积水倒灌进柜体内部。结构设计上做了分层布局，最上层是高压进线仓，预留了高压电缆的穿管孔位，安装了带电显示装置和接地开关，操作机构设置在仓门的侧方，

　　运维人员站在地面就可以完成分合闸操作，不需要额外登高；中间层是变压器核心仓，绕组和铁芯的固定结构做了减震处理，在固定支架和柜体框架之间加装了橡胶减震垫，避免设备运行时的振动传递到厂房墙体，也能降低运行时的结构传声；下层是低压出线仓，预留了12个出线回路的安装位，每个回路都预留了电流互感器的安装空间，方便后续加装计量和保护装置。柜体的外壳采用折边焊接结构，拼接处做了防水密封胶条，防护等级达到IP54，能够适应厂区多粉尘、偶尔有切削液飞溅的现场环境，柜门的铰链采用不锈钢材质，避免长期使用后锈蚀导致柜门开关卡滞，柜顶设置了通风散热的百叶窗，内部加装了温度控制的轴流风机，当仓内温度超过设定阈值时风机自动启动排风，

　　保证设备在夏季高温时段也能稳定运行。在安装结构的细节处理上，高压进线仓和低压出线仓之间做了金属隔板隔离，避免高压侧的故障电弧窜到低压侧引发次生故障，接地端子排设置在柜体底部的侧面，所有金属构件、柜门、安装支架都单独做了接地连接，接地电阻满足高压配电设备的规范要求。考虑到厂区后续可能的产能扩容，变压器的安装支架预留了20%的容量升级空间，后续如果需要更换更大容量的变压器芯体，不需要改动柜体的外部结构和安装基座，只需要调整内部的固定支架位置就能完成升级，减少后续改造的施工量。实际建模过程中，所有的安装孔位都按照标准电气元器件的尺寸做了对位，高压绝缘子的安装间距、母线排的弯曲半径、线缆的弯曲预留空间都严格遵循电气设计规范，没有出现干涉问题，运维通道的空间也模拟了人员操作、工具摆放的实际场景，保证日常巡检、故障检修时的操作空间充足，不会因为结构设计的问题导致运维操作受阻。
