工业负荷用15kV旁路开关站成套配电装置

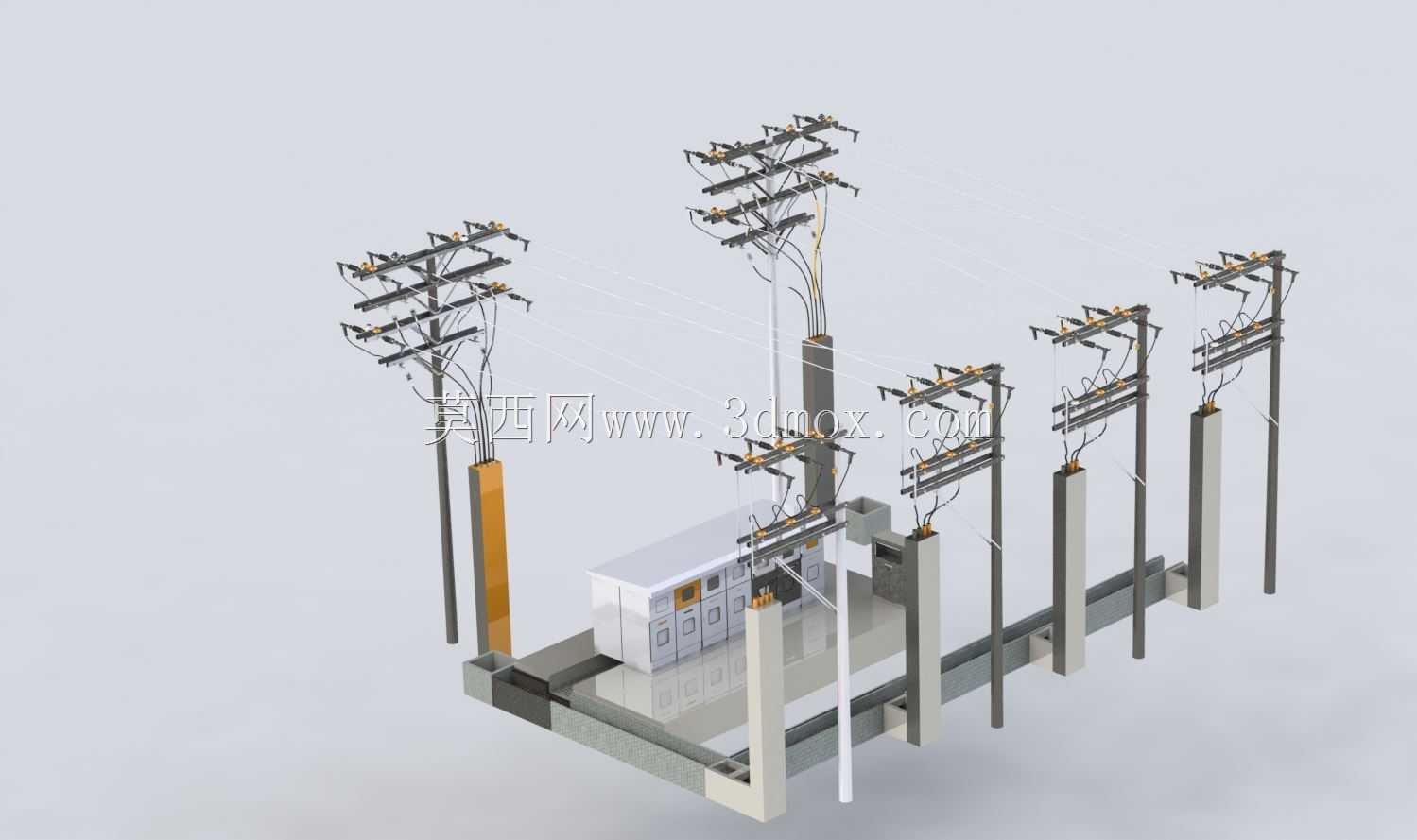

　　这套15kV旁路开关站三维建模成果，完整还原了户外临时配电作业场景下的成套开关设备布局，覆盖从进线杆架、母线连接到出线开关柜的全链路结构，可直接用于配网施工作业方案推演、设备进场排布校核以及现场作业人员的结构认知培训。在配网检修、临时供电转接的实际作业场景中，这类旁路开关站主要承担不停电作业的负荷转供功能，当主线线路或站内设备需要停电检修时，通过旁路开关站快速搭建临时供电通路，将待检修段的负荷转移至旁路系统承载，全程保障下游工业用户的生产供电不中断，避免因停电造成的生产线停转、批次产品报废等经济损失，尤其适配连续生产类工业负荷的供电保障需求。从设备功能特性来看，整套装置包含多组户外杆上隔离开关、引流母线、

　　落地式高压开关柜以及支撑固定结构，杆上隔离开关具备明显的断开点，可在作业过程中提供可靠的电气隔离保障，避免带负荷拉闸的误操作风险；引流母线采用分层排布设计，不同相序的导体之间预留了足够的安全绝缘距离，满足15kV电压等级的空气间隙要求，同时配套的绝缘支撑件可抵御户外大风、覆冰等恶劣工况下的结构形变，避免相间短路故障；落地式开关柜集成了断路器、继电保护、计量监测等功能模块，可实现负荷电流的分合控制、故障电流的快速切断以及运行参数的实时采集，柜体采用户外防凝露设计，顶部带散水坡结构，柜门边缘设置密封胶条，可阻挡雨水、粉尘进入柜内，适配户外露天长期布置的使用需求。在设计思路层面，整套装置的排布充分考虑了现场作业的操作空间与安全距离要求，

　　各杆架之间的通道宽度满足带电作业工器具的展开需求，开关柜操作面与杆架之间预留了足够的运维操作距离，操作人员在地面即可完成隔离开关的分合操作、开关柜的状态检查与参数读取，无需登高作业，降低现场作业的安全风险；所有导体连接部位均采用标准化的线夹结构，可实现快速拆装，缩短旁路系统的搭建与拆除时间，减少作业准备时长，提升不停电作业的效率。从外形尺寸与安装边界来看，整套装置沿线性方向排布，整体占地宽度适配常规市政道路旁、工业厂区围墙边的狭小场地需求，无需额外大面积平整场地，各杆架的基础采用预制混凝土桩结构，埋深满足不同地质条件下的抗倾覆要求，开关柜基础高出地面300mm以上，可避免雨季积水浸泡柜体底部；

　　进线与出线的导线挂点高度满足15kV电压等级的对地安全距离要求，下方通行区域不会出现放电安全隐患，同时装置整体的外轮廓边界与周边建筑物、其他电力设施之间预留了足够的检修通道与安全间距，满足电力安全工作规程的相关要求。建模过程中对所有结构件的连接关系做了完整还原，包括杆架横担与杆体的抱箍固定结构、母线与开关端子的螺栓连接结构、开关柜与基础的固定结构等，未做简化省略，可直接用于生成施工排布图纸、校核各部件之间的装配干涉，也可作为配网不停电作业的仿真培训模型，帮助作业人员熟悉整套装置的结构组成与操作点位，提前预判现场作业中可能出现的结构碰撞、空间不足等问题。
