冷链运输用6s规格冷藏板结构设计

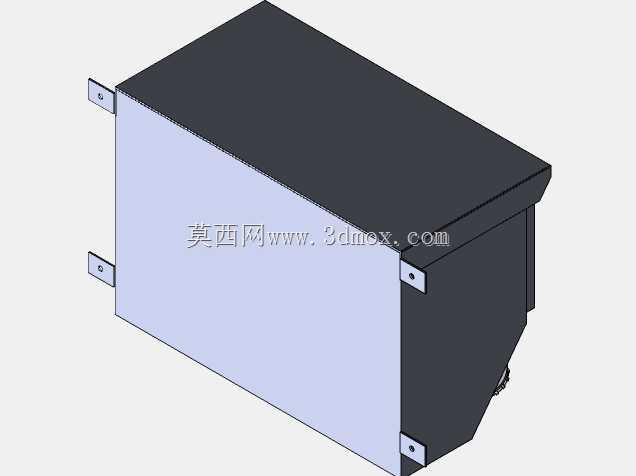

　　在城配冷链运输的末端配送场景里，冷藏厢体的温控均匀性一直是影响配送品质的核心指标，传统厢体直接贴附制冷机组蒸发器的结构，很容易出现靠近机组位置结霜、远端角落温度不达标的问题，这款适配6米级冷藏车的冷藏板，就是为了解决厢内温度场分布不均的问题设计的核心换热部件。从结构形态来看，这块冷藏板采用了薄型箱体式设计，主体换热面为平整的大尺寸金属面板，背面做了斜切收边的结构处理，没有多余的外凸棱角，既可以最大化贴合冷藏厢内壁的安装面，也能避免厢内货物码放时剐蹭板体造成保温层或换热管路损伤。板体四周预留了四个带安装孔的固定耳片，孔位公差按照厢体预装的铆接螺柱位置做了适配设计，安装时不需要在现场二次打孔，直接对位穿入紧固件即可完成固定，

　　单块板的安装边界可以覆盖厢体单侧内壁三分之二的高度区域，不会占用过多厢内有效载货空间。设计阶段首先考虑的是换热效率与结构强度的平衡，板体内部的冷媒流道采用了等距折返的排布方式，流道间距经过热仿真校核，能保证整块面板的表面温差控制在2℃以内，避免局部过冷凝结冰坨影响货物存储；面板外侧的覆盖层采用了食品级的防护材质，哪怕是直接接触生鲜、果蔬类的配送货物，也不会产生材质污染，符合冷链配送的卫生要求。板体顶部的平面结构做了加厚处理，能够承受码放货物时的侧向挤压，日常配送过程中哪怕是纸箱、周转箱直接靠在板面上，也不会出现板面凹陷变形的问题；下部的斜收结构刚好对应冷藏厢底板的排水槽位置，不会遮挡厢内的冷凝水排放通道，

　　化霜过程中产生的积水可以顺着斜面直接流入排水槽排出厢外，避免长期积水滋生细菌或者腐蚀板体接缝。从实际应用的角度看，这块冷藏板既可以作为独立的换热部件安装在现有冷藏厢的内壁做温度补偿，也可以多块组合拼接在大型冷藏厢的多个内壁面，构建全包围的均匀温控环境，适配不同容积的冷藏配送场景；安装耳片的位置做了翻边强化处理，长期承受车辆行驶过程中的振动载荷也不会出现耳片开裂、固定松动的问题，板体所有的接缝位置都做了密封打胶处理，能够抵御厢内高湿度环境的侵蚀，减少后期维护的频次。不同于外露式的制冷蒸发器，这种板式结构的冷藏部件没有外露的散热翅片，日常清洁时只需要直接擦拭平整板面即可，不会出现翅片积灰、藏污纳垢难以清理的问题，

　　非常适配城配冷链高频次装卸、不同品类货物混装的使用场景。在建模过程中，所有的安装孔位、板体厚度、收边角度都按照实际装车的尺寸边界做了1:1还原，固定耳片的开孔尺寸适配常用的M6紧固件，板体整体厚度控制在合理范围内，不会因为加装该部件过度压缩载货空间，斜收边的角度也匹配主流6米冷藏车的内壁底部倾角，安装后板体与厢壁之间不会出现明显的缝隙，避免杂物掉入缝隙难以清理。
