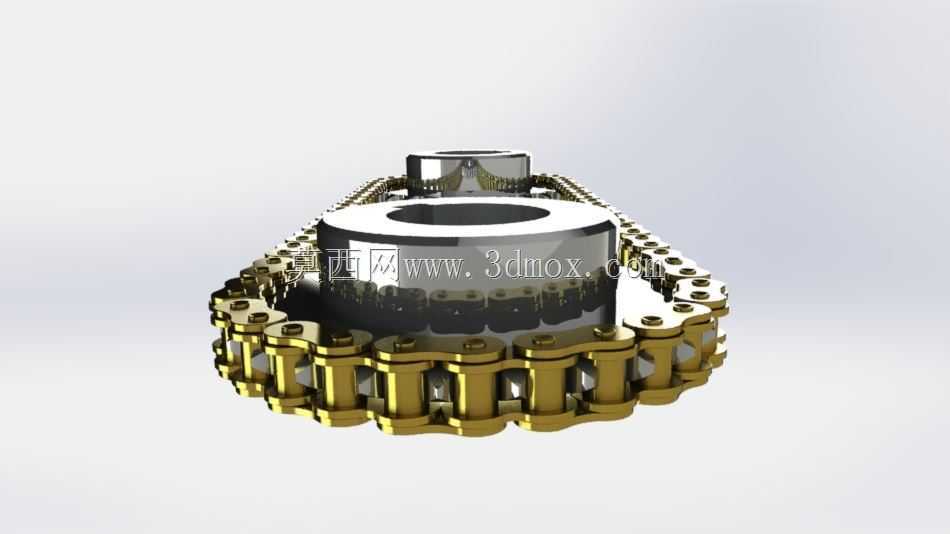

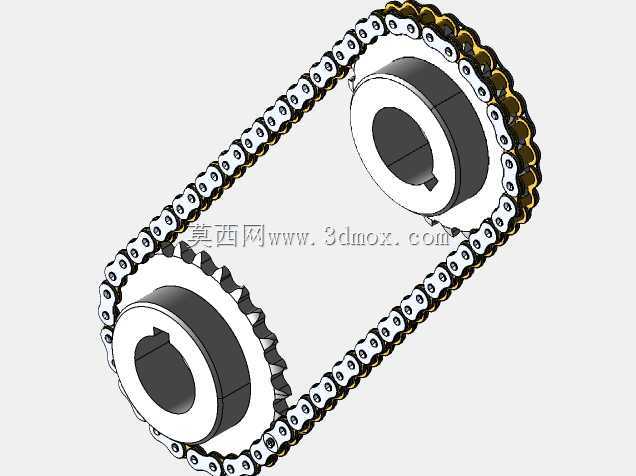

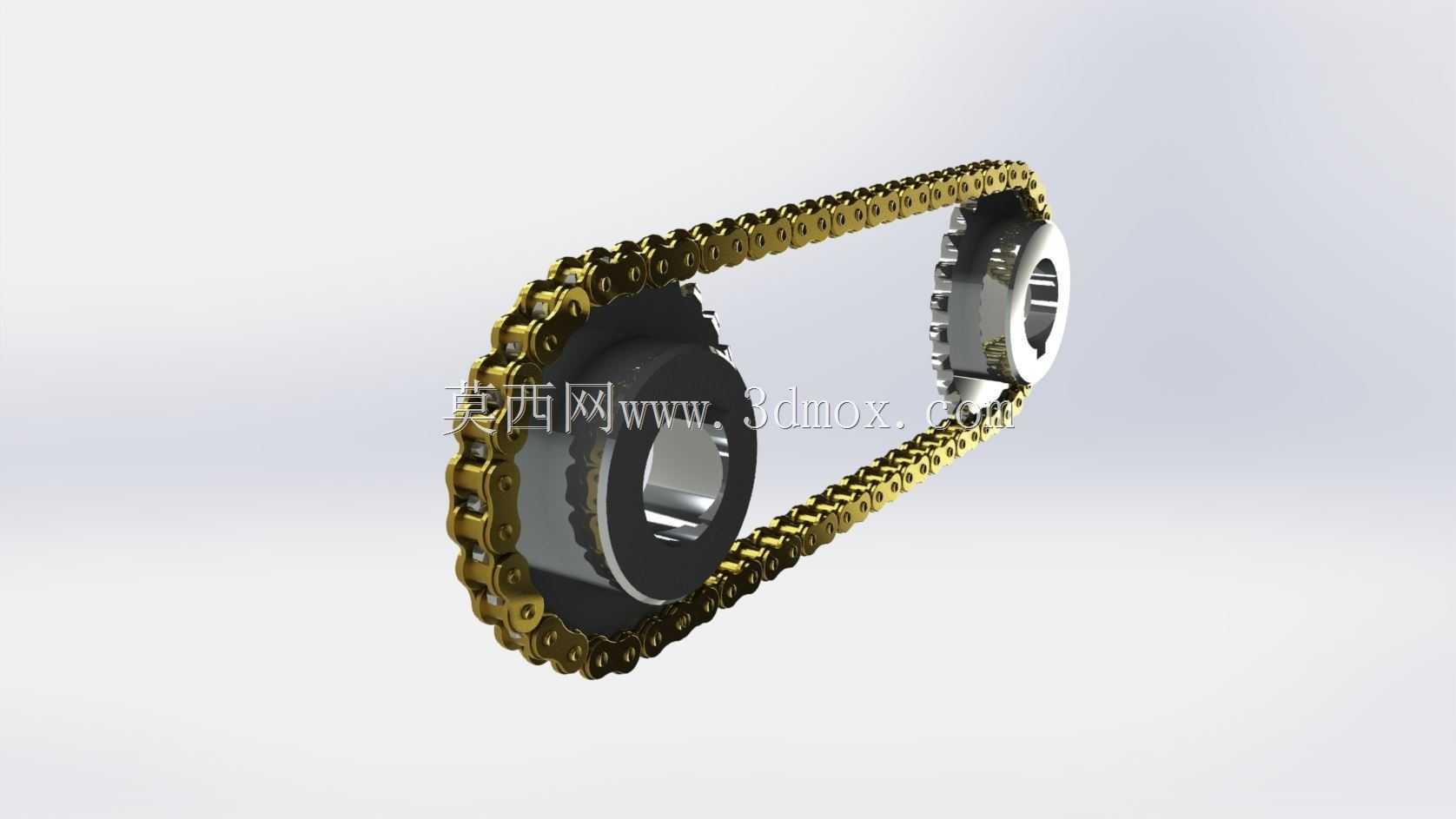

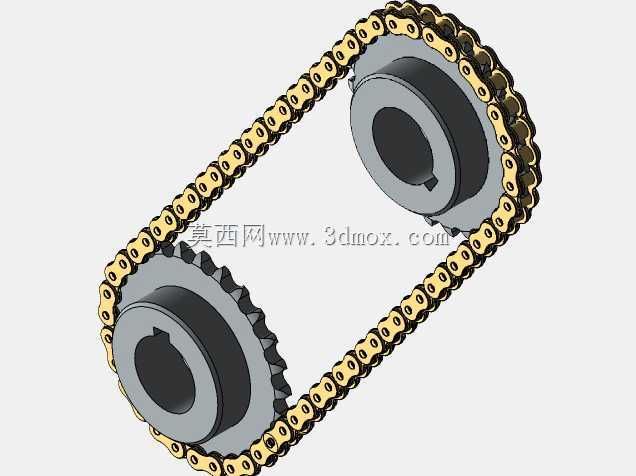

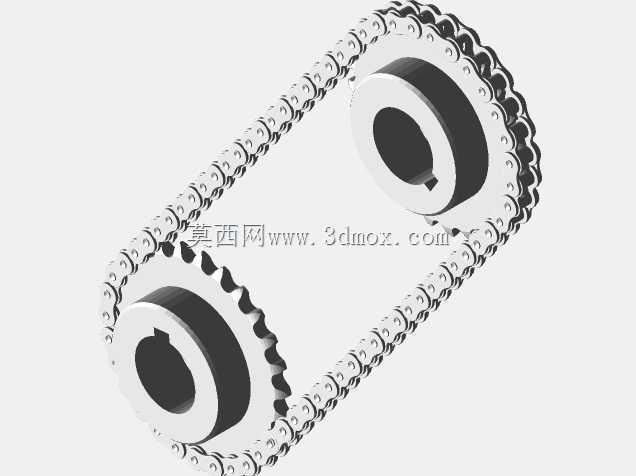

双链轮滚子链条传动配合结构

　　这套链传动结构在常规输送线、小型动力传输工位上的适配性很强，日常做设备改型时经常会用到这类成熟结构，不用从零开始算啮合参数，能省不少前期校核的时间。先从实际安装边界说，两个链轮的中心距是做这类结构首先要卡的硬指标，中心距过小会导致链条包角不足，传动时容易跳齿，中心距过大则会让链条松边垂度过大，高速运转时产生明显晃振，这套结构里的中心距取值刚好卡在链轮节距的30-50倍区间内，属于工程上常用的合理范围，松边预留的张紧调节余量也留足了，后期维护时不用拆解整个传动段就能调整张紧度。

　　从功能特性上看，这套链传动和带传动比起来没有弹性滑动，平均传动比能保持恒定，传动效率能到95%以上，适合那种对转速同步有要求、工况里有少量油污粉尘的场景，比如流水线的工位同步输送、小型包装设备的动力传递，就算环境里有少量切削碎屑，只要定期清理链条铰链处的积垢，就能保持稳定运转，不像同步带沾了油容易打滑断齿。和齿轮传动比起来，链传动的中心距适配范围大很多，不用在两个传动轴之间加额外的惰轮来凑中心距，能简化整体机架的结构设计，降低加工成本。

　　设计思路上，两个链轮的齿数做了差异化匹配，小链轮作为主动轮时齿数选得稍多，能减少多边形效应带来的动载荷，降低运转时的冲击和噪音，大链轮作为从动轮齿数也控制在合理上限内，避免链条节距磨损伸长后容易发生跳齿脱链的问题。链条选用的是标准滚子链，铰链处的间隙配合留了合理公差，既能保证链节转动灵活，又不会因为间隙过大导致传动精度损失，链轮的齿形是按三圆弧一直线的标准齿形做的，齿沟圆弧刚好能和滚子外圆贴合，啮合时的接触应力分布均匀，能有效提升链轮和链条的使用寿命。

　　实际安装的时候要注意，两个链轮的端面必须保持在同一垂直平面内，偏斜量不能超过两链轮中心距的千分之二，不然会加剧链条和链轮侧面的磨损，还容易出现脱链故障。传动轴的平行度也要做校核，平行度误差过大同样会导致啮合偏载。链条的张紧度调整也有讲究，一般松边的垂度控制在中心距的2%左右最合适，垂直布置的传动段垂度要更小一些，避免下方链轮啮合不良。如果是用在经常正反转、启动制动频繁的工况下，还可以在松边加装张紧轮，张紧轮的直径要和小链轮直径接近，布置在松边的内侧或者外侧都可以，根据机架的安装空间调整就行。

　　另外这套结构的润滑点设计也符合工程实际需求，链条的铰链处是主要磨损位置，定期给铰链间隙加注润滑油，能减少销轴和套筒之间的磨损，延长整个传动副的使用寿命，要是用在低速重载的工况下，还可以改用带附件的链条，直接在链节上安装工装治具，用来输送工件，不用额外做输送皮带或者托盘结构，进一步简化设备整体结构。很多新手做链传动设计的时候容易忽略链条的磨损伸长量，选链轮齿数的时候一味选大齿数，结果链条稍微磨损就跳齿，这套结构里的齿数搭配刚好避开了这个问题，就算链条磨损伸长量达到节距的3%，也能保持正常啮合，给后期维护留足了余量。
