3毫升规格医用注射器结构设计方案

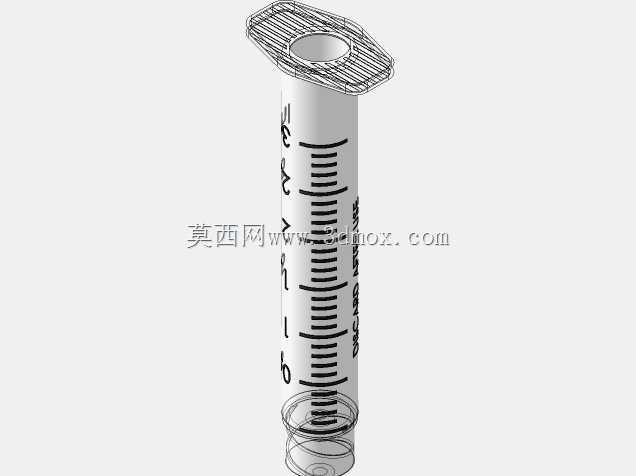

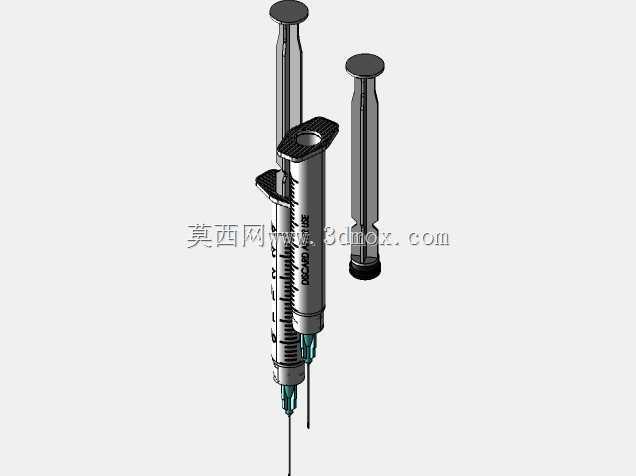

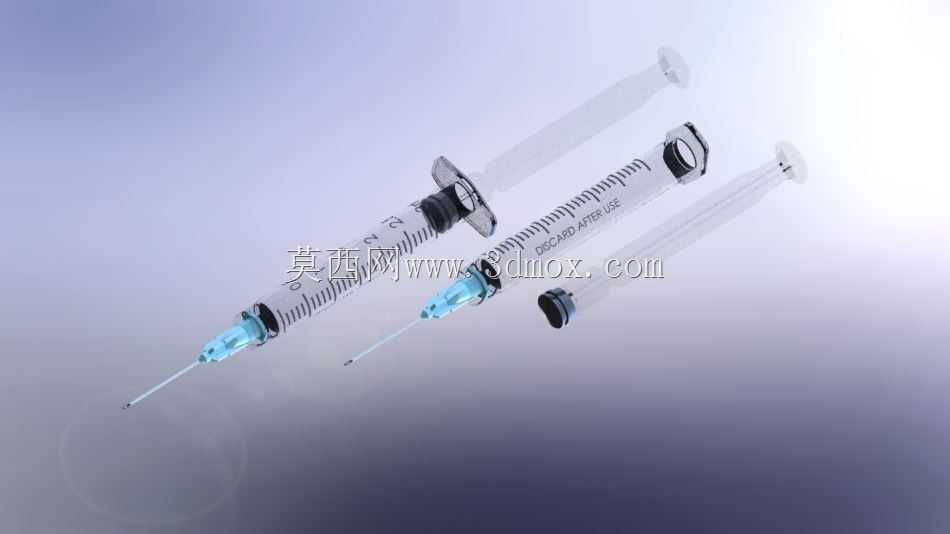

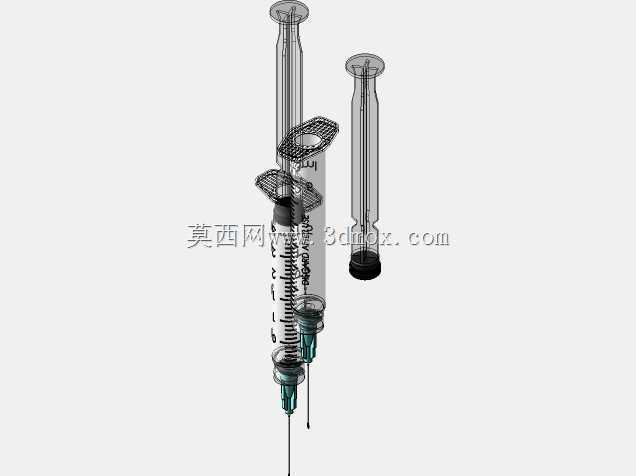

　　在临床诊疗、医美操作、实验室液体移取等场景中，小规格注射器是使用频次极高的器具，3ml容量的注射器适配多数小剂量药剂推注、定量取样需求，其结构设计的合理性直接影响操作手感、推注精度与使用安全性。从结构组成来看，该款注射器主要包含外套、芯杆、活塞、注射针、针座几个核心部件，各部件的配合精度是设计阶段需要重点把控的环节。外套作为容纳药剂的主体结构，采用透明医用级高分子材料成型，筒身外壁印制清晰的容量刻度，刻度线的分度值设计为0.1ml，能够满足小剂量药剂的精准读取需求，筒身内壁的粗糙度要求控制在Ra0.8以下，保证活塞滑动过程中无卡顿、无渗漏，同时避免内壁摩擦过大导致推注力不稳定。芯杆与活塞的配合结构采用卡扣式设计，

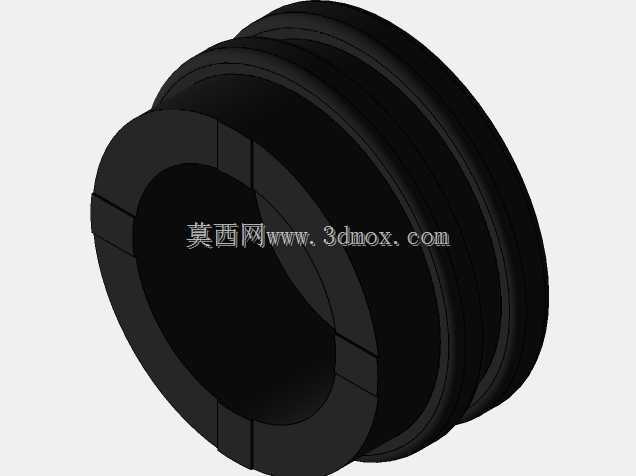

　　活塞选用弹性适中的医用橡胶材质，装配后与外套内壁形成可靠的密封面，在推注全程可承受0.3MPa的内部压力无渗漏，同时推注力控制在15N-25N区间，适配医护人员单手持握推注的施力习惯，避免推注力过大导致操作稳定性下降，或是推注力过小引发的误触推进问题。注射针与针座的连接采用鲁尔接头结构，锥度设计符合通用医用接头标准，能够与同规格的针头、输液管路等配件可靠连接，连接后可承受一定的拉拔力不脱落，同时保证连接部位无液体渗漏。针座与外套端部的连接采用粘接+卡扣的双重固定结构，避免在穿刺、推注过程中出现针座脱落的风险。从外形尺寸与安装边界来看，该款注射器整体长度控制在105mm左右，外套外径为10.2mm，芯杆尾部的推片直径为12mm，

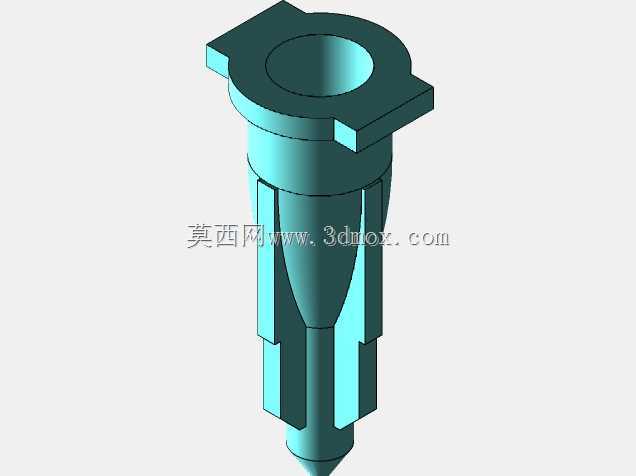

　　指托部位的宽度为18mm，该尺寸设计适配成年使用者的手指握持尺度，单手持握时食指与中指可稳定搭靠在指托位置，拇指按压推片即可完成推注操作，长时间操作也不易产生手部疲劳。在设计过程中，需要重点考虑各部件的脱模斜度，外套的脱模斜度控制在0.5°-1°，既保证注塑成型后顺利脱模，也不会影响内壁与活塞的配合精度；芯杆的肋条结构设计在保证结构强度的前提下，尽可能减少材料用量，同时避免肋条边缘出现锐边，防止组装或使用过程中划伤操作人员。端部的针座结构设计有定位台阶，与外套装配时可快速定位到指定位置，保证粘接剂涂布均匀，连接强度一致。针对不同使用场景的需求，该结构可适配不同长度、不同管径的注射针，仅需更换针座前端的针头规格即可，无需改动外套、

　　芯杆等主体结构，具备较好的通用性。在实验室取样场景中，该结构的密封性能可保证移取低粘度液体时无挂壁、无滴漏，刻度精度可满足常规定量移取的要求；在临床注射场景中，平滑的推注手感可降低医护人员的操作难度，精准的刻度控制可避免药剂注射剂量偏差，可靠的密封结构可避免推注过程中药液渗漏引发的剂量不足问题。设计阶段还需要考虑部件的装配兼容性，各零件的公差配合选用基孔制间隙配合，活塞与外套的配合间隙控制在0.02mm-0.05mm，既保证滑动顺畅，也不会因间隙过大导致密封失效；芯杆与活塞的连接部位设计有防转结构，避免推注过程中芯杆与活塞发生相对转动，导致活塞磨损影响密封性能。筒身的刻度印刷采用耐磨油墨，经过摩擦测试后刻度仍清晰可辨，避免使用过程中刻度磨损导致剂量读取错误。指托部位的边缘做圆角处理，圆角半径为1.5mm，避免长时间持握时硌手，提升操作舒适度。整体结构无多余的复杂特征，注塑成型时模具结构简单，生产效率高，各部件可实现自动化装配，适配大规模量产的工艺要求，同时结构的可靠性经过多轮验证，能够满足常规使用场景下的强度、密封、精度要求。
