凸轮从动件仿毛虫蠕动运动演示机构

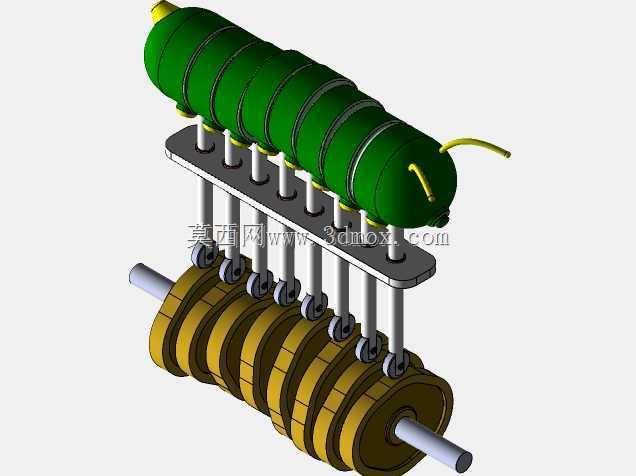

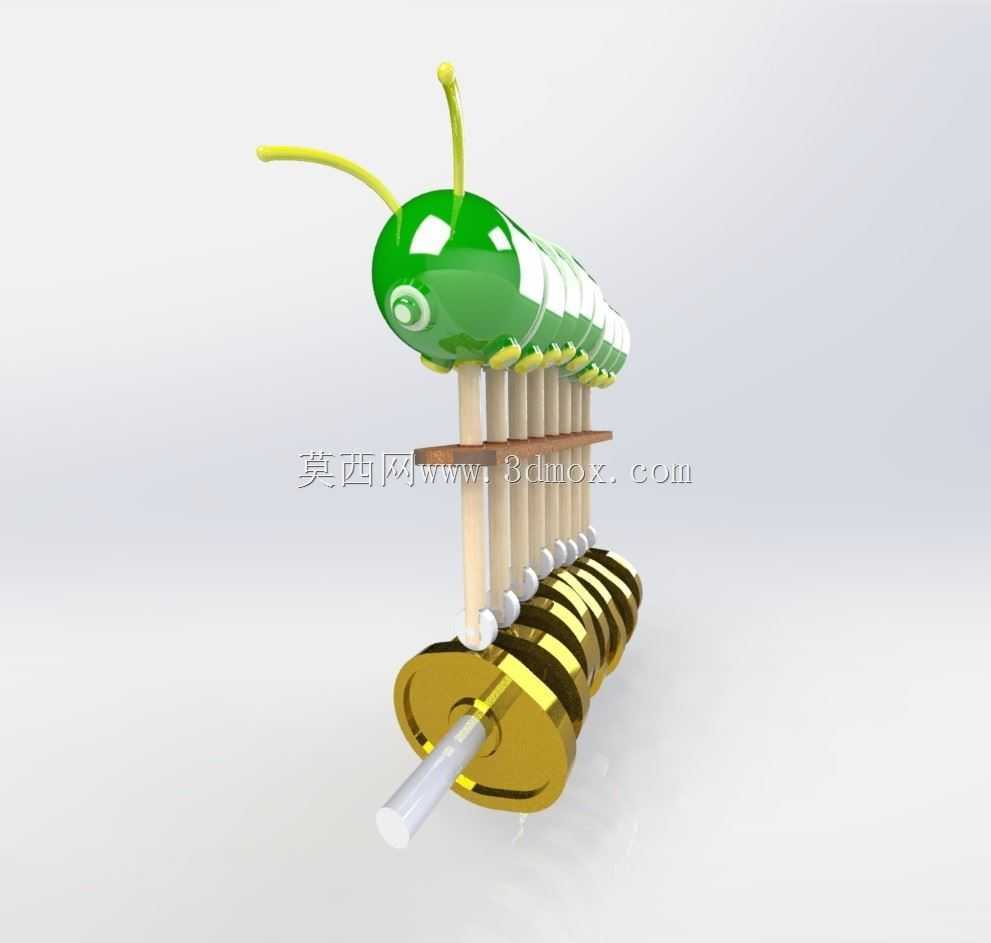

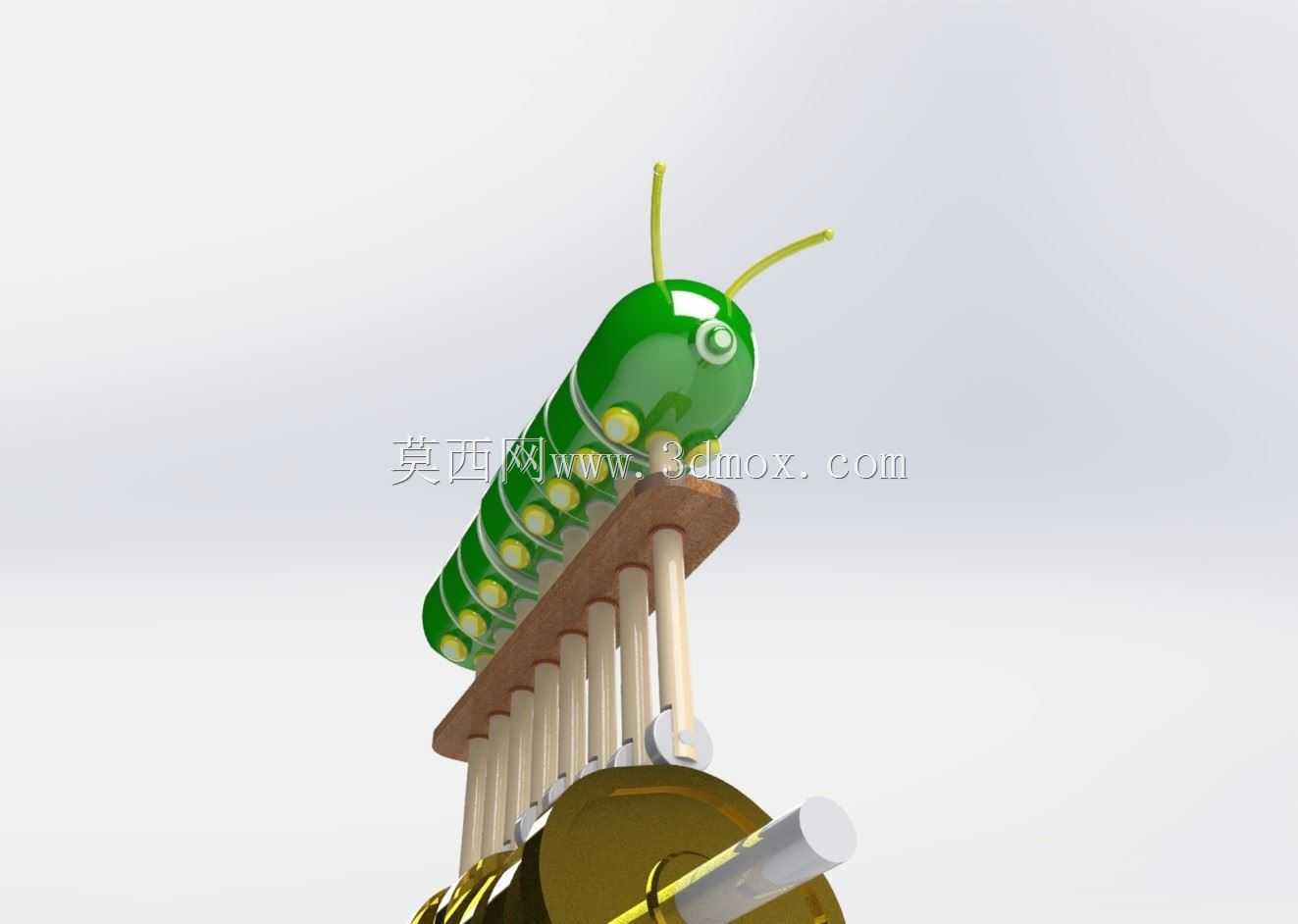

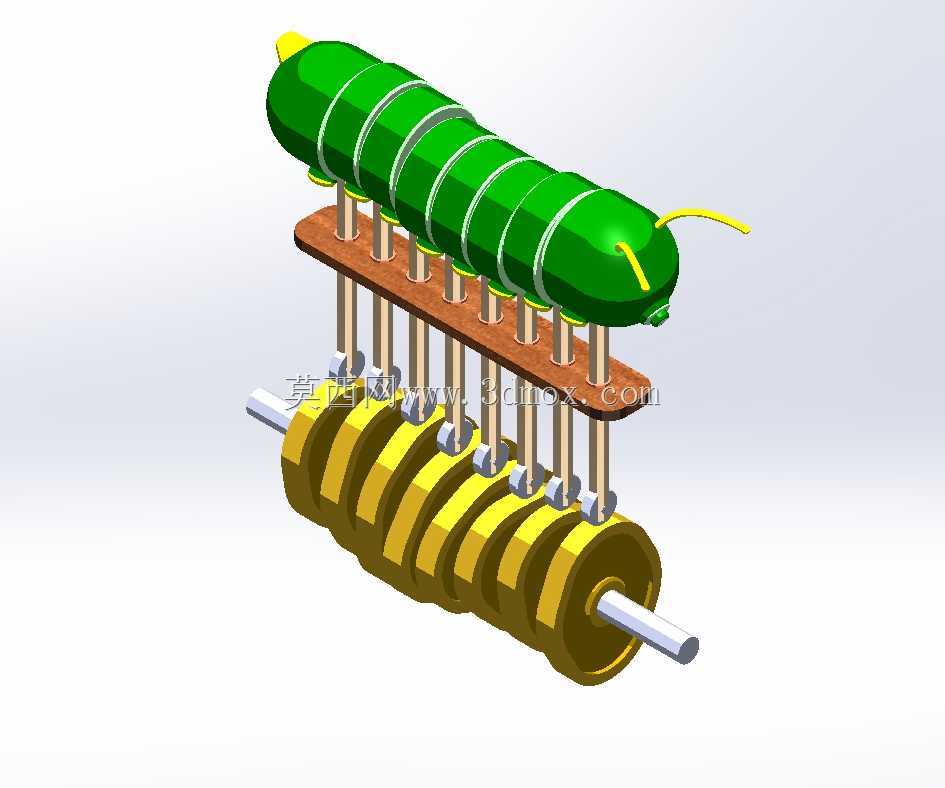

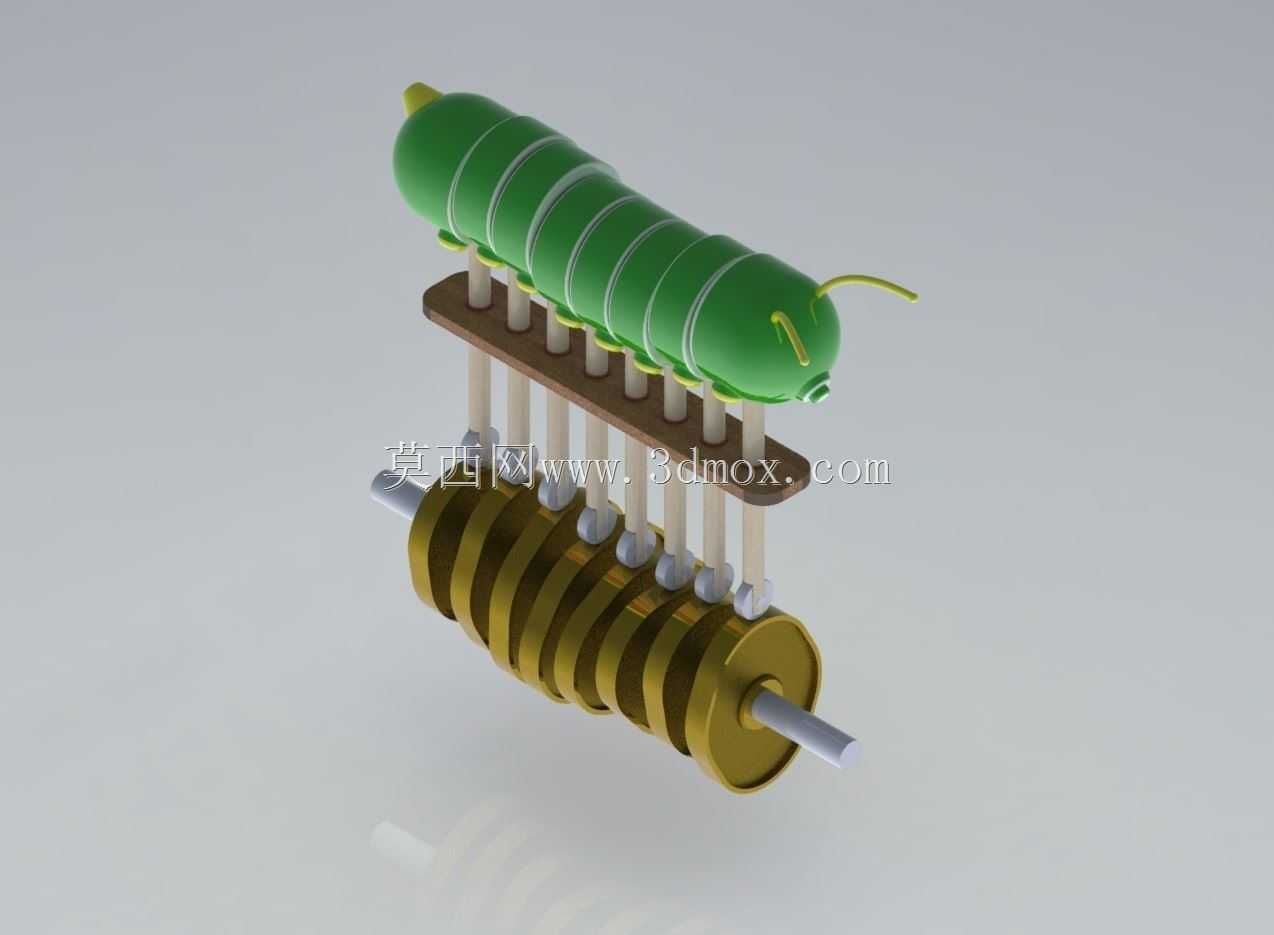

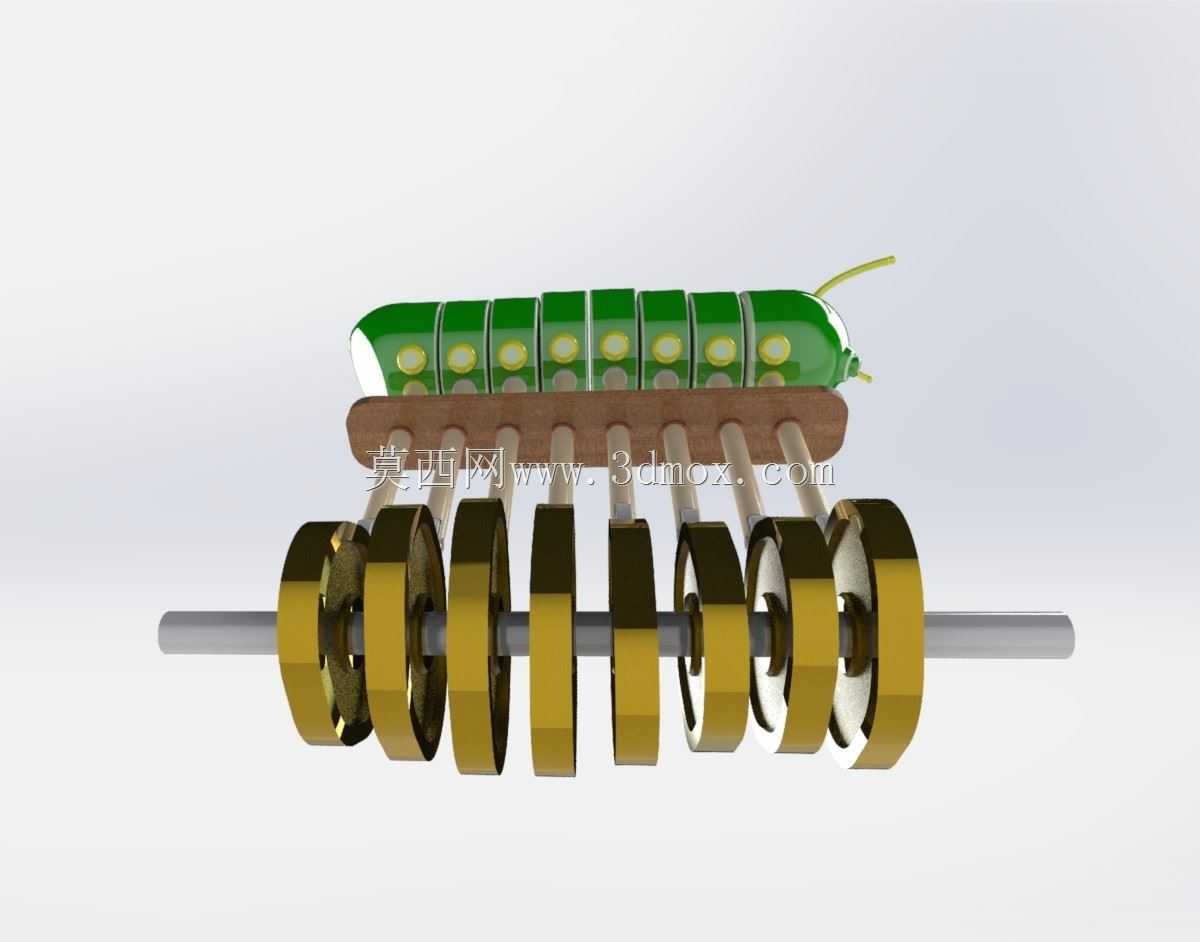

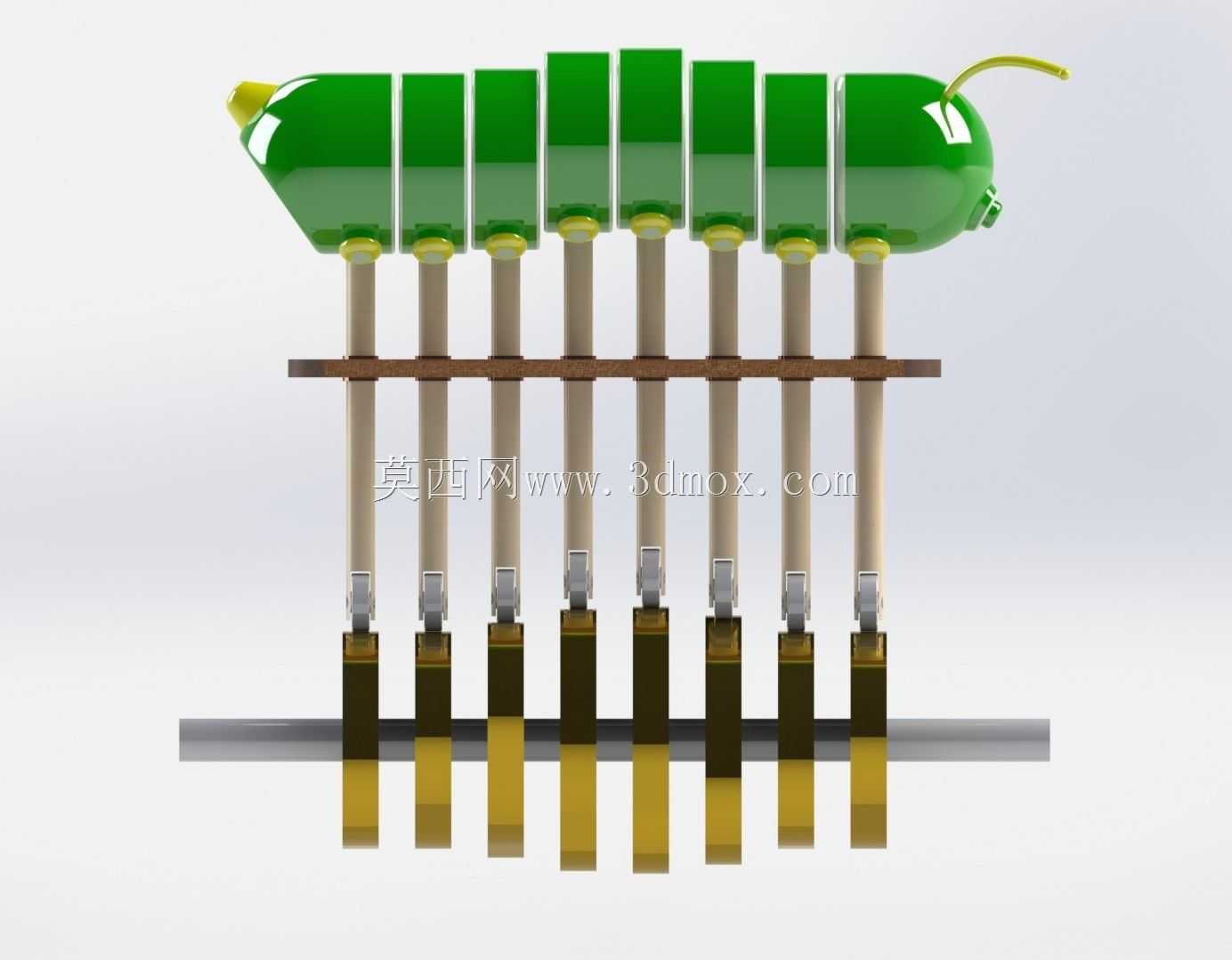

　　这套仿生蠕动演示机构核心采用圆柱凸轮搭配多组平行从动件的传动架构，通过凸轮轴的连续回转运动，驱动沿轴向等距排布的从动件做规律的上下往复位移，从动件顶端连接分段式柔性仿形躯体，各段躯体之间预留微小活动间隙，可随从动件的位移差产生连续的波浪形蠕动效果，直观复现毛虫爬行时的躯体形变规律。从实际工程应用场景来看，这类多从动件凸轮传动逻辑可直接迁移至柔性物料输送、微小工件有序排布、医疗内窥镜柔性驱动段、管道检测机器人蠕动行走单元等场景，相比传统带传动、链传动的刚性输送形式，这种逐段起伏的驱动方式对易损、超薄、异形工件的友好度更高，不会在输送过程中对工件表面造成挤压划伤，也不会出现卡料、跳料的问题。在功能特性层面，

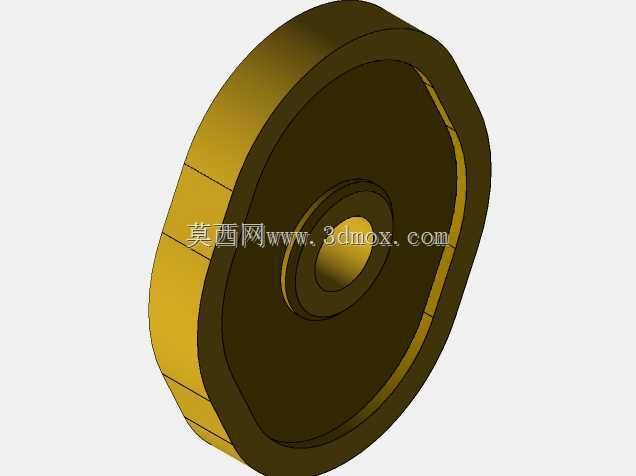

　　整套机构的动力输入仅需单根凸轮轴的回转运动，无需额外配置多组独立驱动源，传动链极短，运行过程中无冲击、无卡顿，各从动件的运动行程、相位差完全由凸轮轮廓曲线决定，可根据实际使用需求调整凸轮的沟槽走向，匹配不同的蠕动幅度、蠕动频率，适配不同尺寸规格的被驱动物体。设计过程中首先要确定的是从动件的排布间距，间距过大会导致躯体段之间的形变断层，无法形成连续的蠕动视觉效果，间距过小则会增加加工装配难度，相邻从动件运动时容易出现干涉；其次要核算凸轮的升程量，升程过大会导致从动件顶端的躯体段抬升过高，蠕动形态失真，升程过小则蠕动效果不明显，无法直观展示运动逻辑；同时要控制从动件与凸轮沟槽的配合间隙，间隙过大会导致运动过程中产生回差，

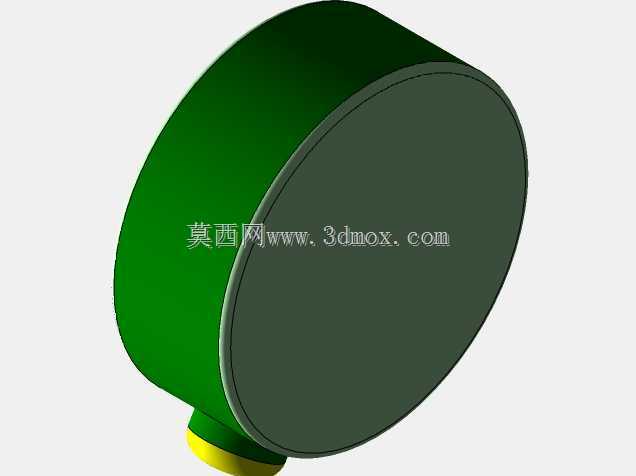

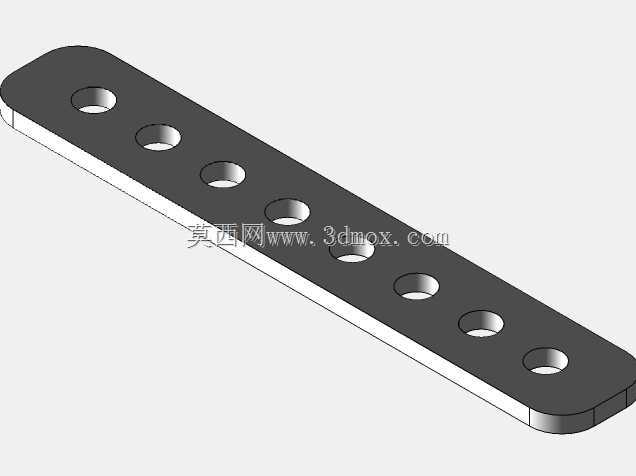

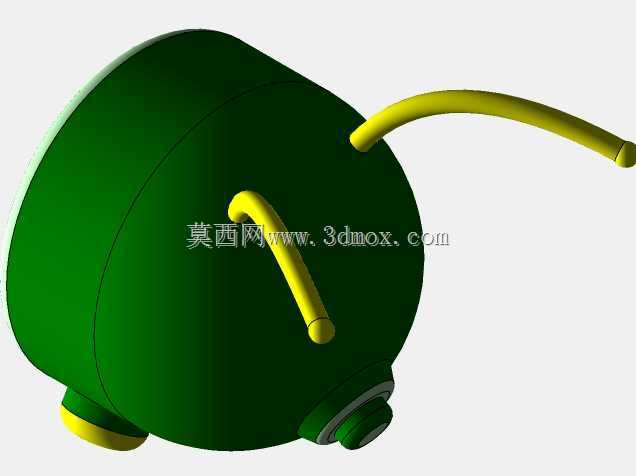

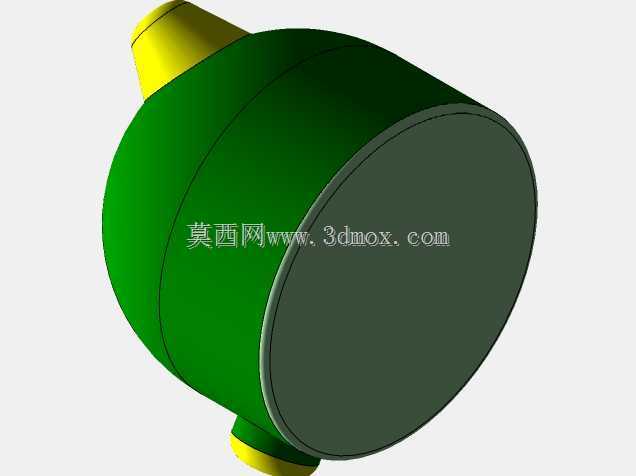

　　蠕动动作出现迟滞，间隙过小则会增大摩擦阻力，长时间运行后容易出现磨损卡滞。从安装边界来看，整套机构的核心传动部分沿凸轮轴轴向排布，径向尺寸主要由凸轮最大外径、从动件长度、顶端仿形躯体的高度决定，安装时仅需固定凸轮轴两端的支撑座即可，无需额外的复杂安装基准，可直接集成到小型演示台、实训设备或者小型输送线体中，轴向长度可根据实际需求增减从动件数量，拓展性较强。在结构细节处理上，从动件与安装板之间采用光孔导向配合，无需额外加装直线轴承，降低整体制造成本，凸轮轴两端采用标准轴用挡圈做轴向限位，装配拆卸便捷，顶端的分段躯体采用圆弧过渡衔接，运动过程中各段之间不会出现硬碰撞，可保证蠕动动作的流畅性。这套机构除了作为机械原理的演示教具之外，

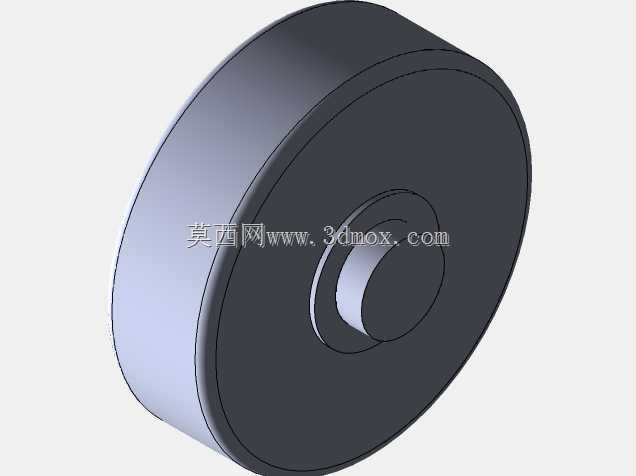

　　其核心的多从动件同步差速驱动逻辑，还可拓展应用于柔性夹持器的接触面自适应调节、曲面抛光的磨头随动支撑、自适应传送带的工作面起伏调节等场景，通过调整凸轮轮廓曲线，可实现任意规律的多节点同步差速运动，相比采用多组独立驱动的电控方案，纯机械结构的可靠性更高，在高温、高湿、强电磁干扰的复杂工况下也能稳定运行，不会出现电控信号丢失、驱动失步的问题。设计时还需考虑动平衡问题，凸轮轴上的凸轮轮廓为非对称结构，转速较高时会产生径向振动，因此在凸轮轴的非传动端可配置平衡块，抵消回转过程中的不平衡量，降低运行噪音，延长支撑轴承的使用寿命；从动件与凸轮沟槽的接触端可采用小直径滚轮结构，将滑动摩擦转化为滚动摩擦，进一步降低传动阻力，减少长期运行的磨损量，提升整套机构的使用寿命。
