汽车发动机分体式连杆结构三维建模

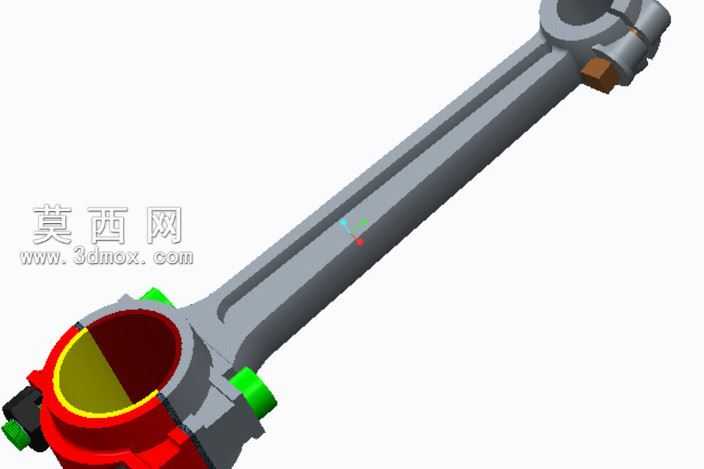

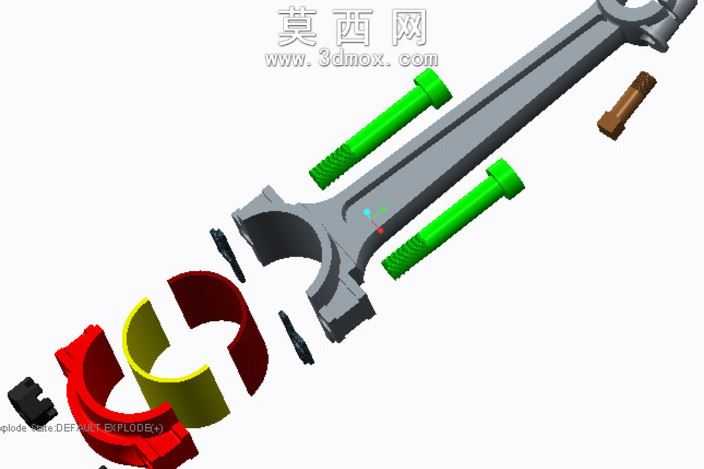

本作品为发动机核心传动部件连杆的三维参数化建模成果，建模过程严格遵循内燃机连杆的实际工程设计规范，完整还原了连杆的分体式结构特征。建模阶段先以草绘绘制连杆大小头的中心基准线，确定大小头孔的中心距参数，通过拉伸特征生成杆身的基础实体，杆身采用工字形截面设计，在保证结构强度的同时有效降低部件自重，减少往复运动过程中的惯性载荷。针对连杆大头的分体式结构，通过分割特征生成连杆盖与杆身的配合分型面，精准还原了大头端的螺栓连接孔位、定位槽结构，小头端则还原了衬套安装的内孔结构与端部的加强过渡圆角。材质渲染阶段，对连杆主体部分赋予高强度锻钢材质，调整金属材质的粗糙度与反射参数，呈现出锻件表面的哑光金属质感；对大头端的轴瓦部分分别赋予铜合金轴瓦材质与红色密封涂层材质，对连接螺栓端部赋予防锈镀锌层的亮面金属质感，不同材质分区清晰，直观区分各功能部件的材质差异。结构设计上完整还原了连杆的受力过渡特征，大小头与杆身的连接位置做了平滑的圆弧过渡处理，避免应力集中问题，大头端的锁紧结构、小头端的润滑槽结构均做了精细化建模，各部件的装配间隙符合实际工程装配要求。整体建模过程以实际工程应用的连杆实物为参考，所有尺寸参数符合内燃机连杆的设计标准，既可以作为机械原理教学的演示模型，也可用于发动机结构装配仿真、运动学仿真的基础模型使用，模型的结构细节完整，各特征参数可编辑调整，能够适配不同规格发动机连杆的改型设计需求。
