工业固液分离用板框压滤设备结构设计

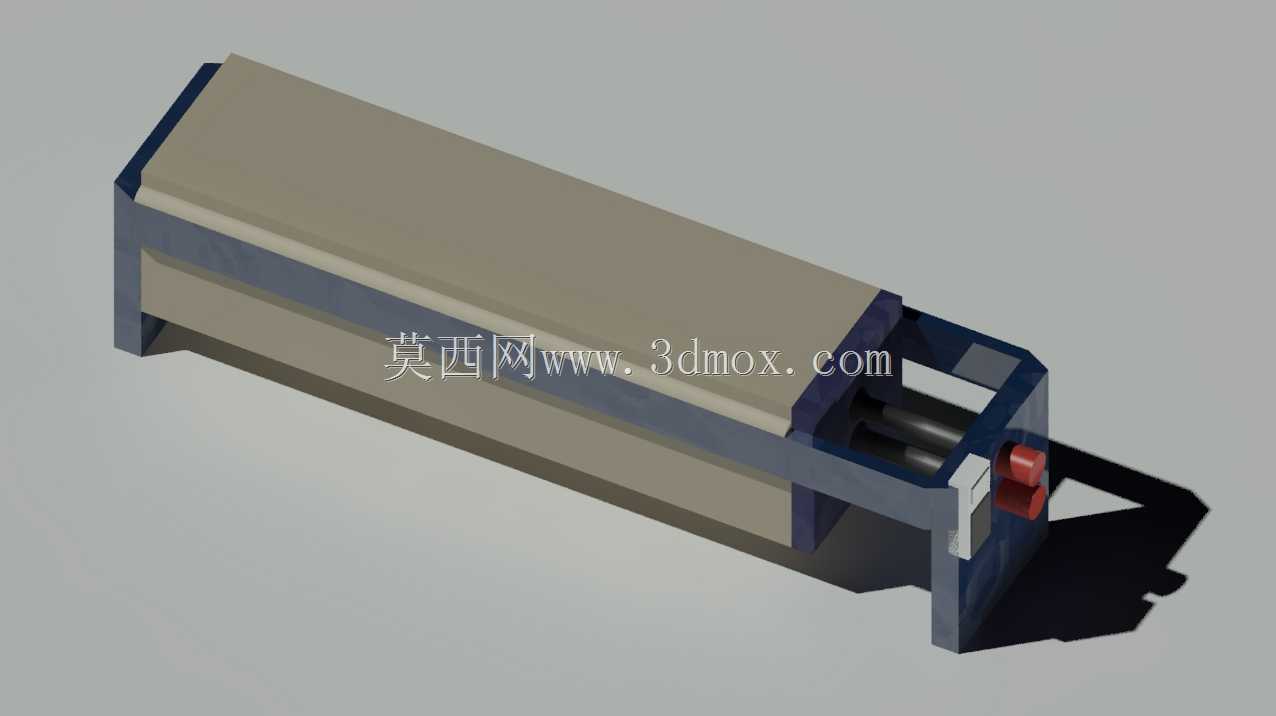

　　在环保污泥处置、化工浆料脱水、选矿尾矿处理、食品发酵液固液分离等工况场景中，板框压滤机是应用普及率极高的间歇式压力过滤设备，这款三维结构模型完整还原了设备的核心组成与装配关系，可直接用于结构方案校核、产线布局模拟、新员工结构认知教学等场景。从实际工程落地的角度看，该设备的核心功能是通过机械压紧产生的挤压力，配合滤板间铺设的滤布，截留混合物料中的固相颗粒，让液相透过滤布排出，最终实现固液两相的高效分离，相比真空过滤、离心分离等设备，它对高粘度、细颗粒物料的适配性更强，滤饼含水率可控制在较低区间，能大幅降低后续固废处置的运输与处理成本。

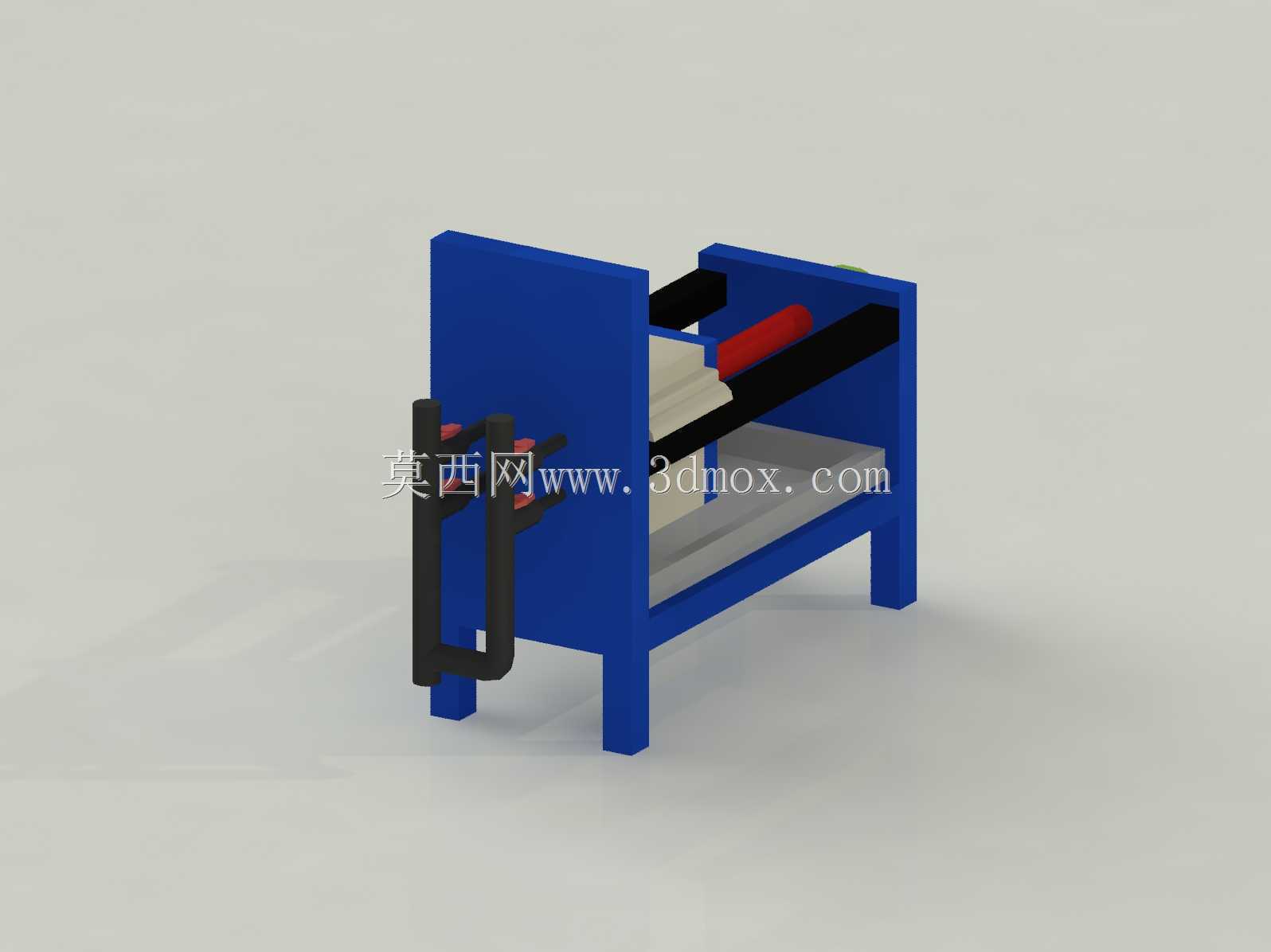

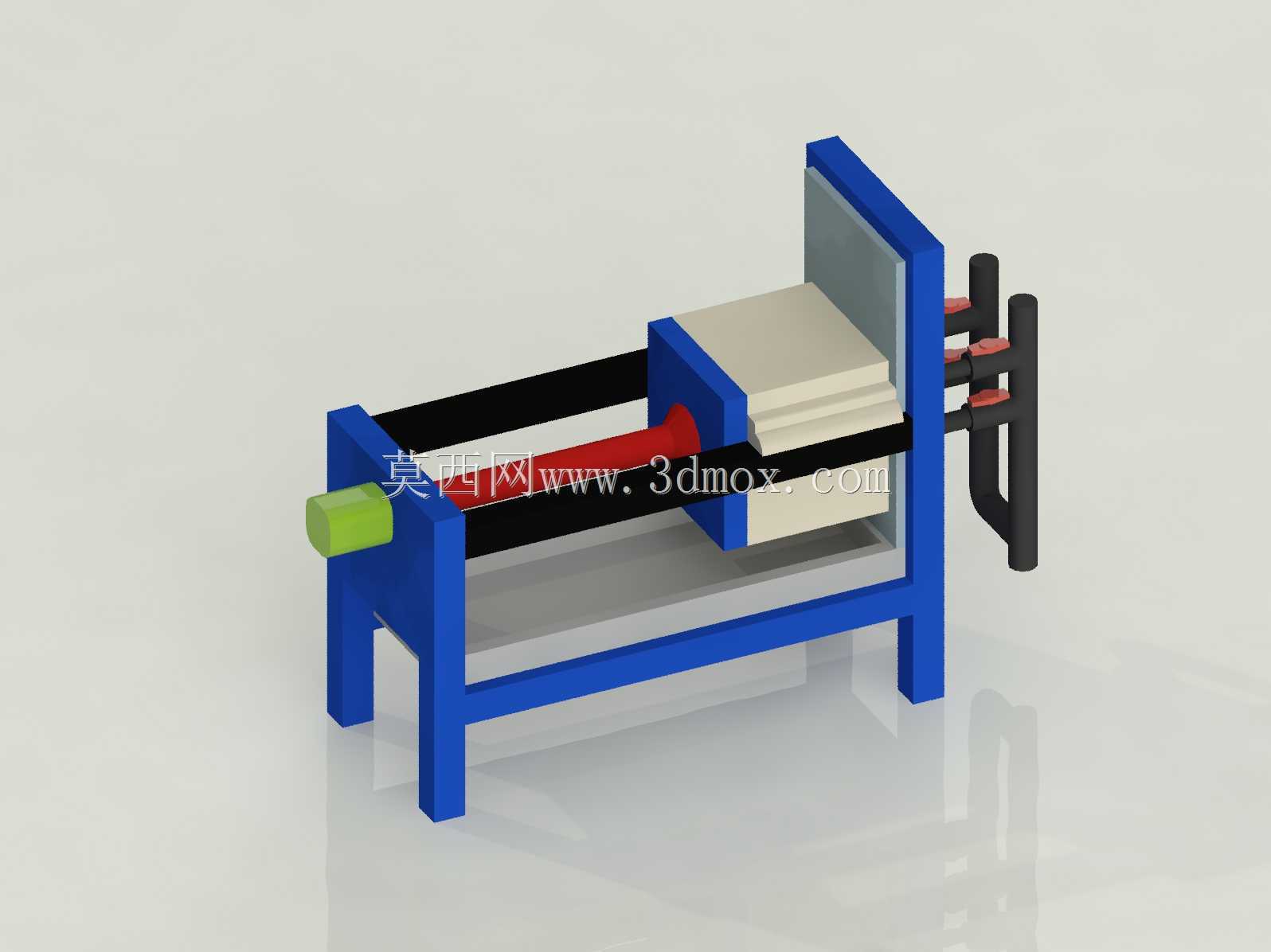

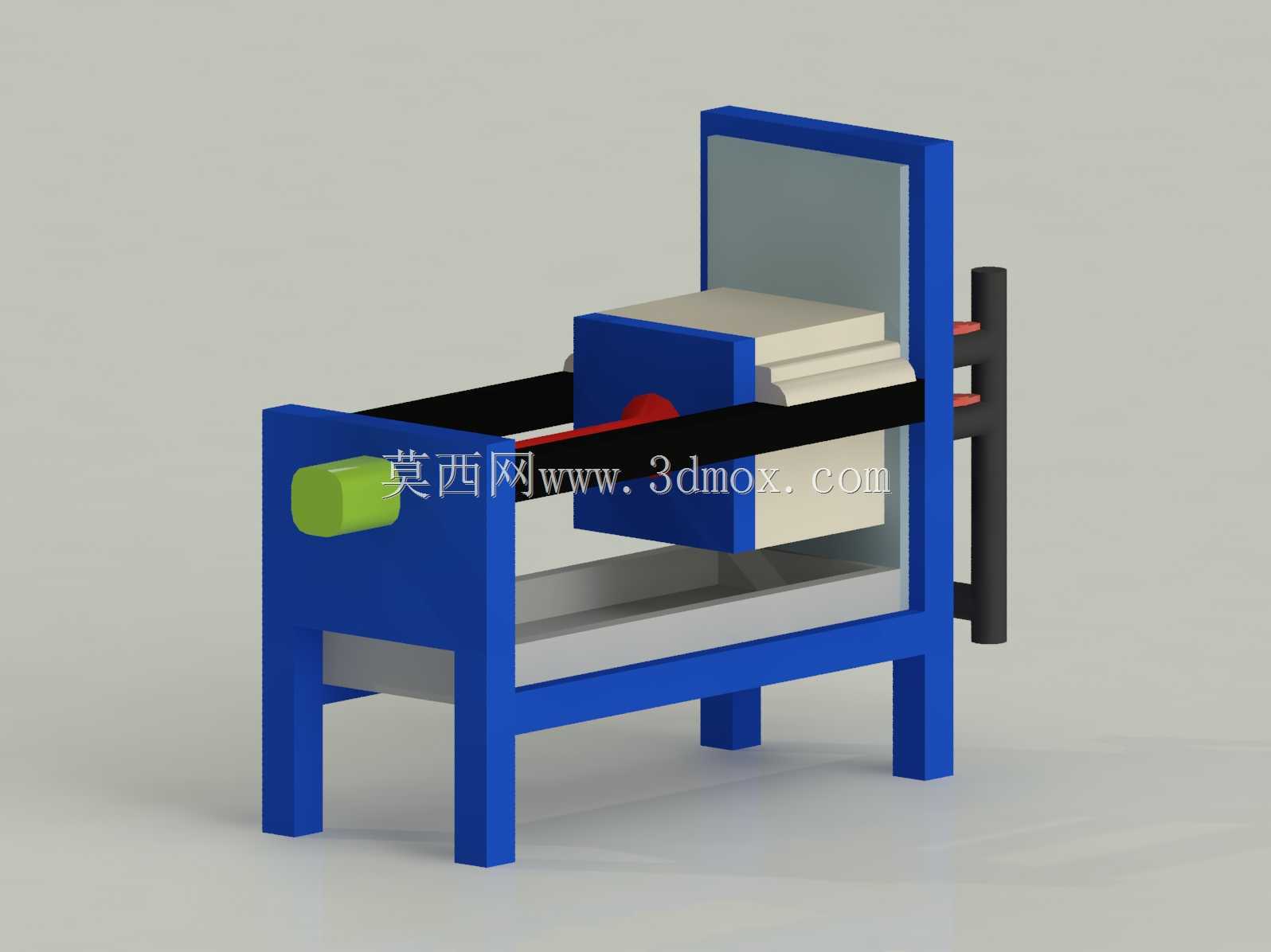

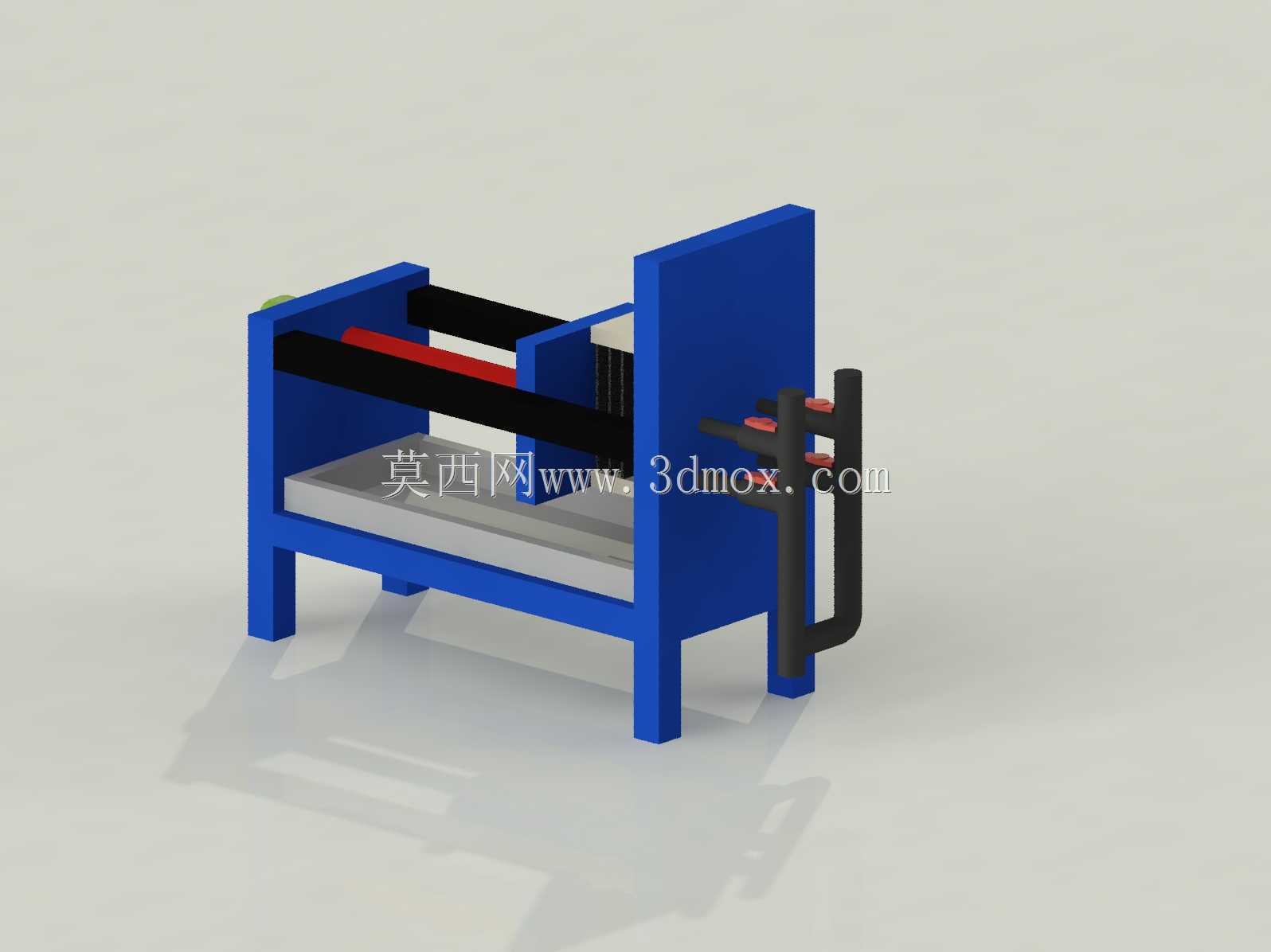

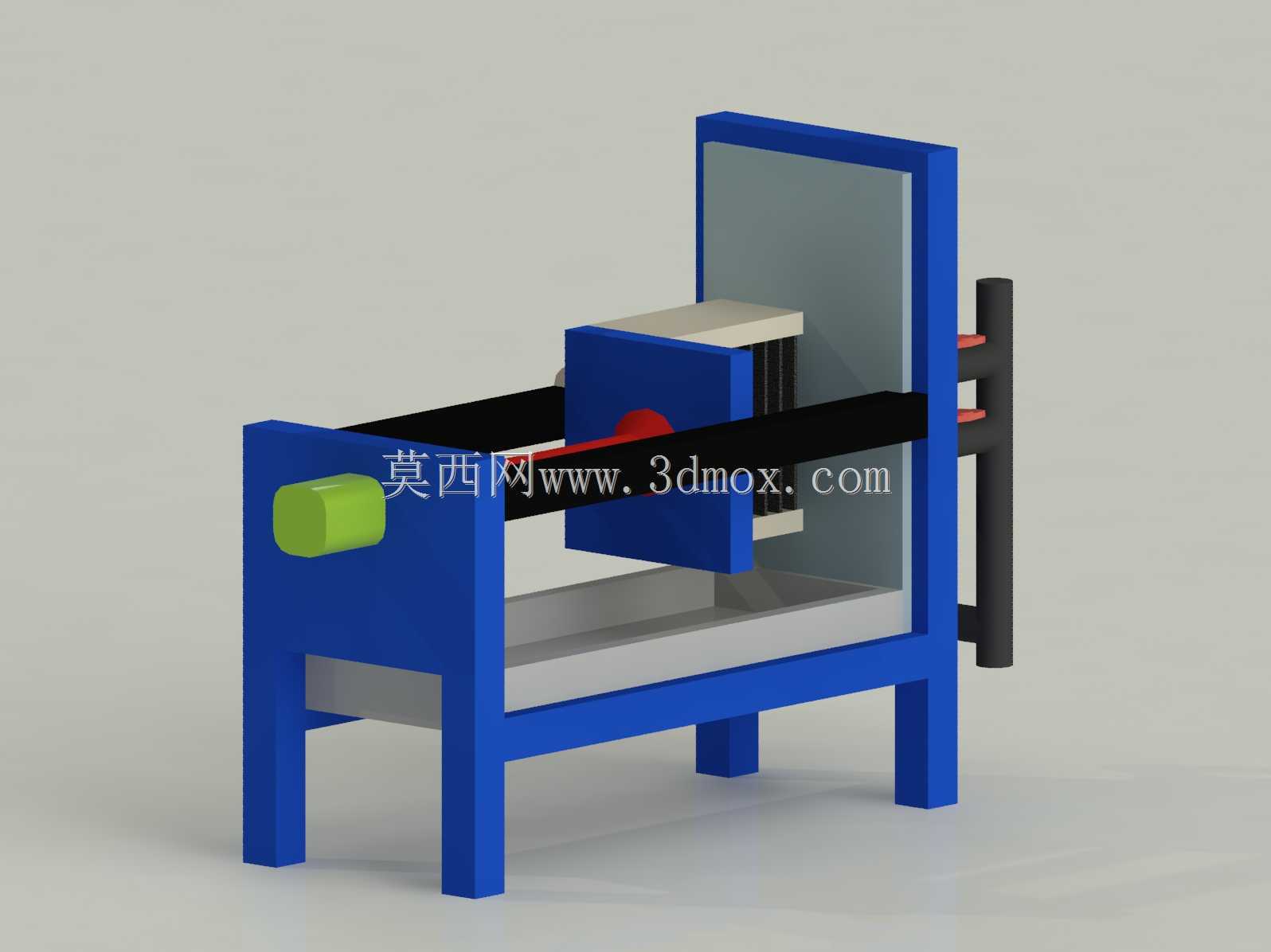

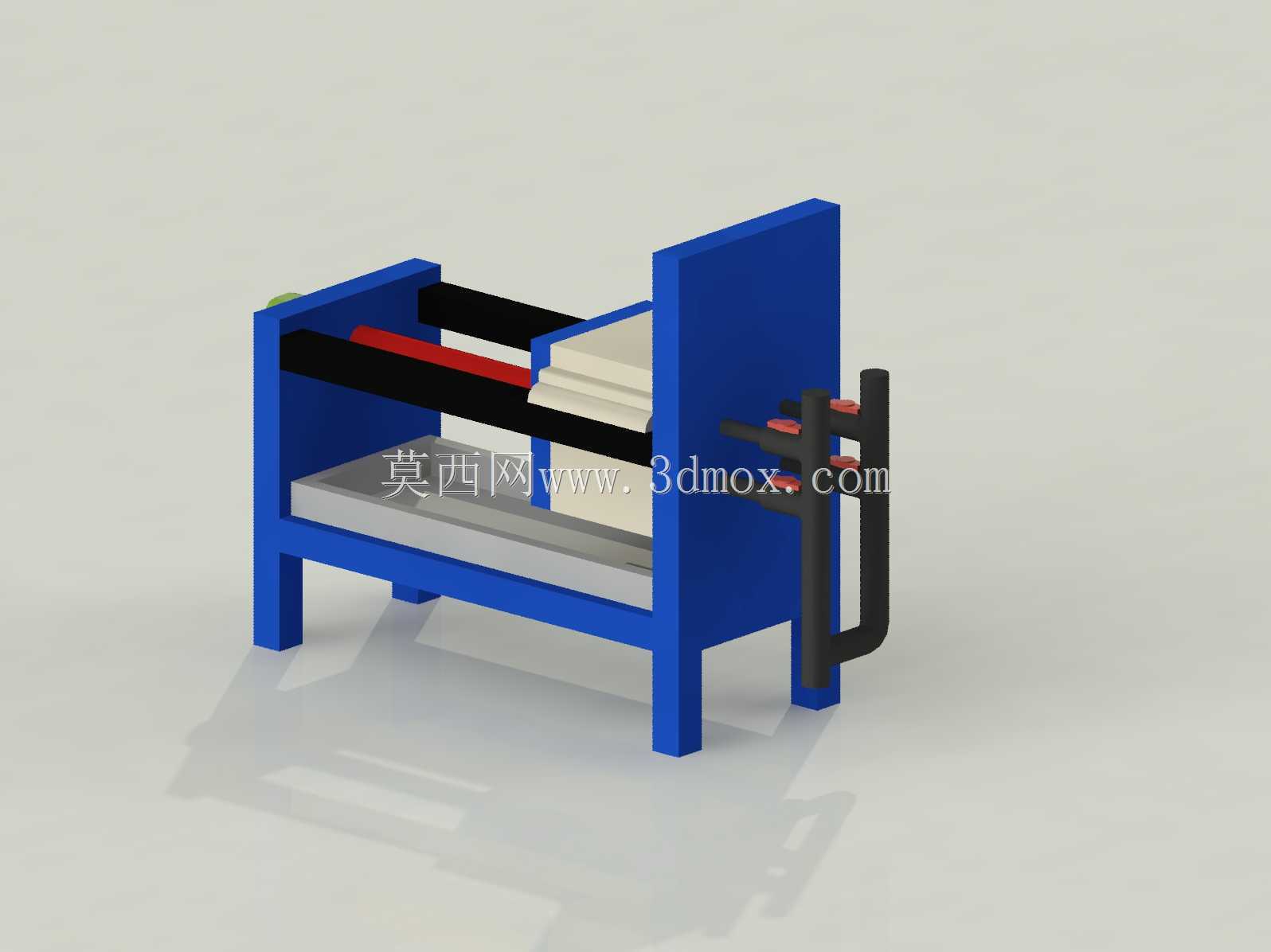

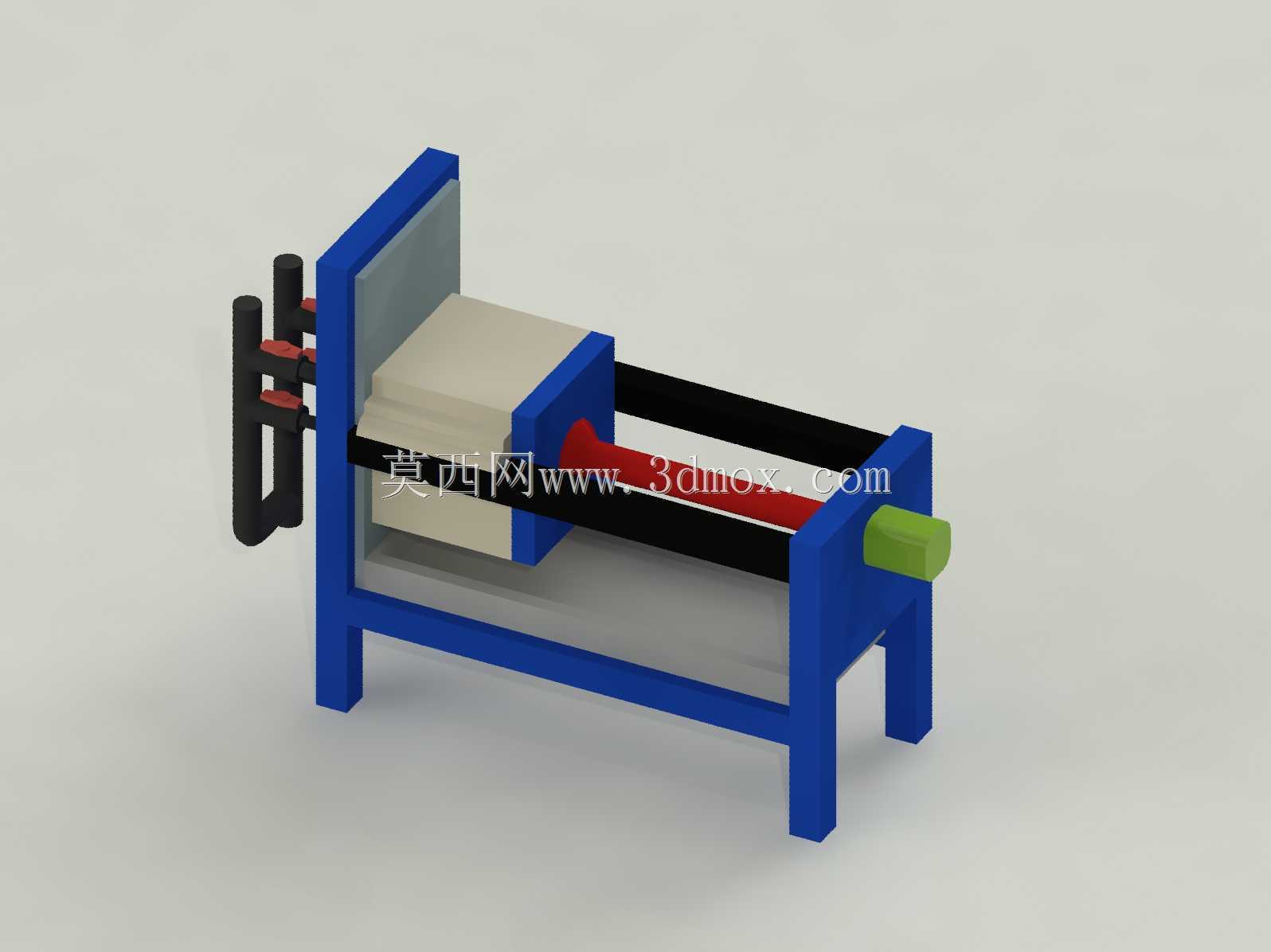

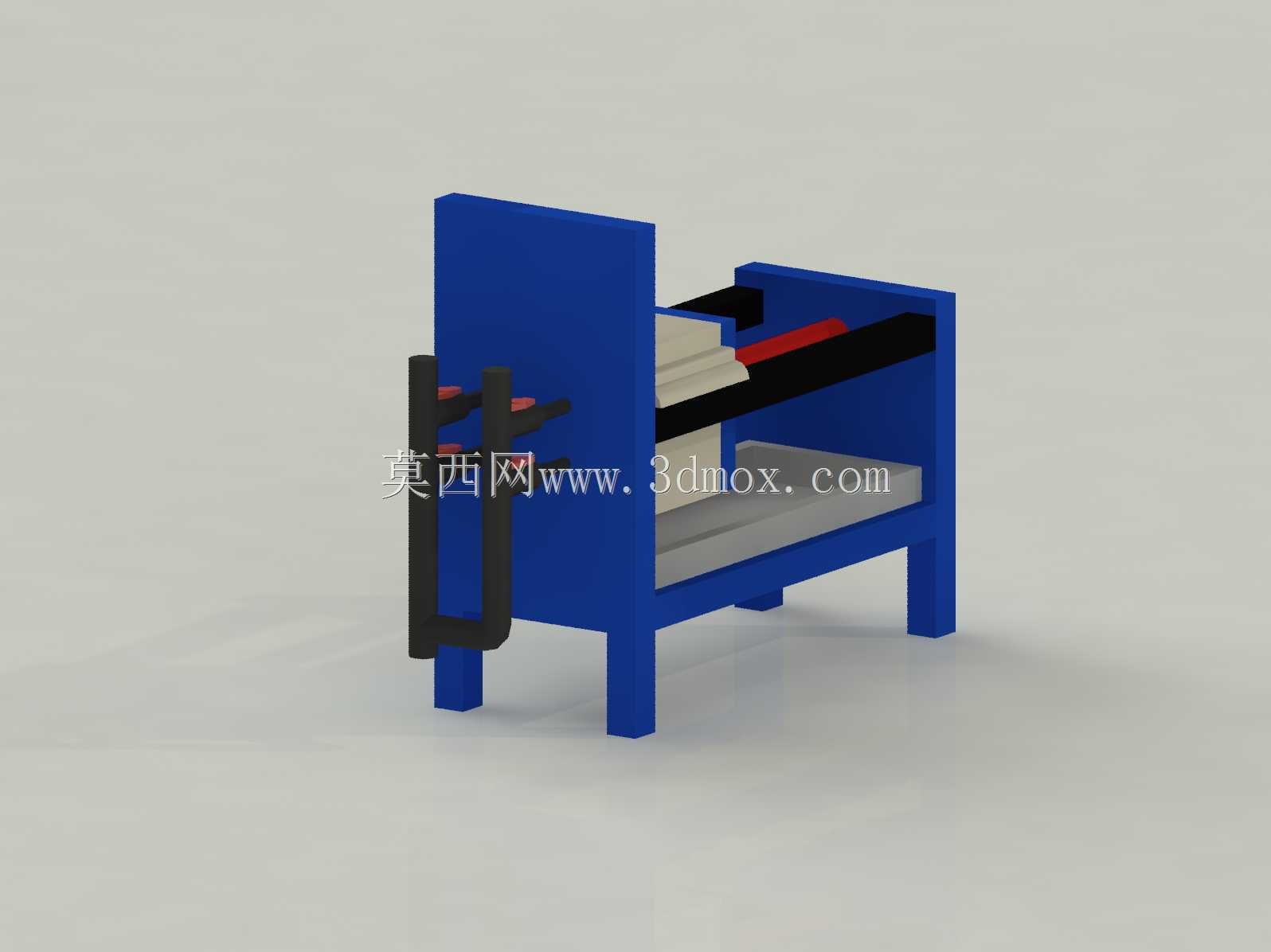

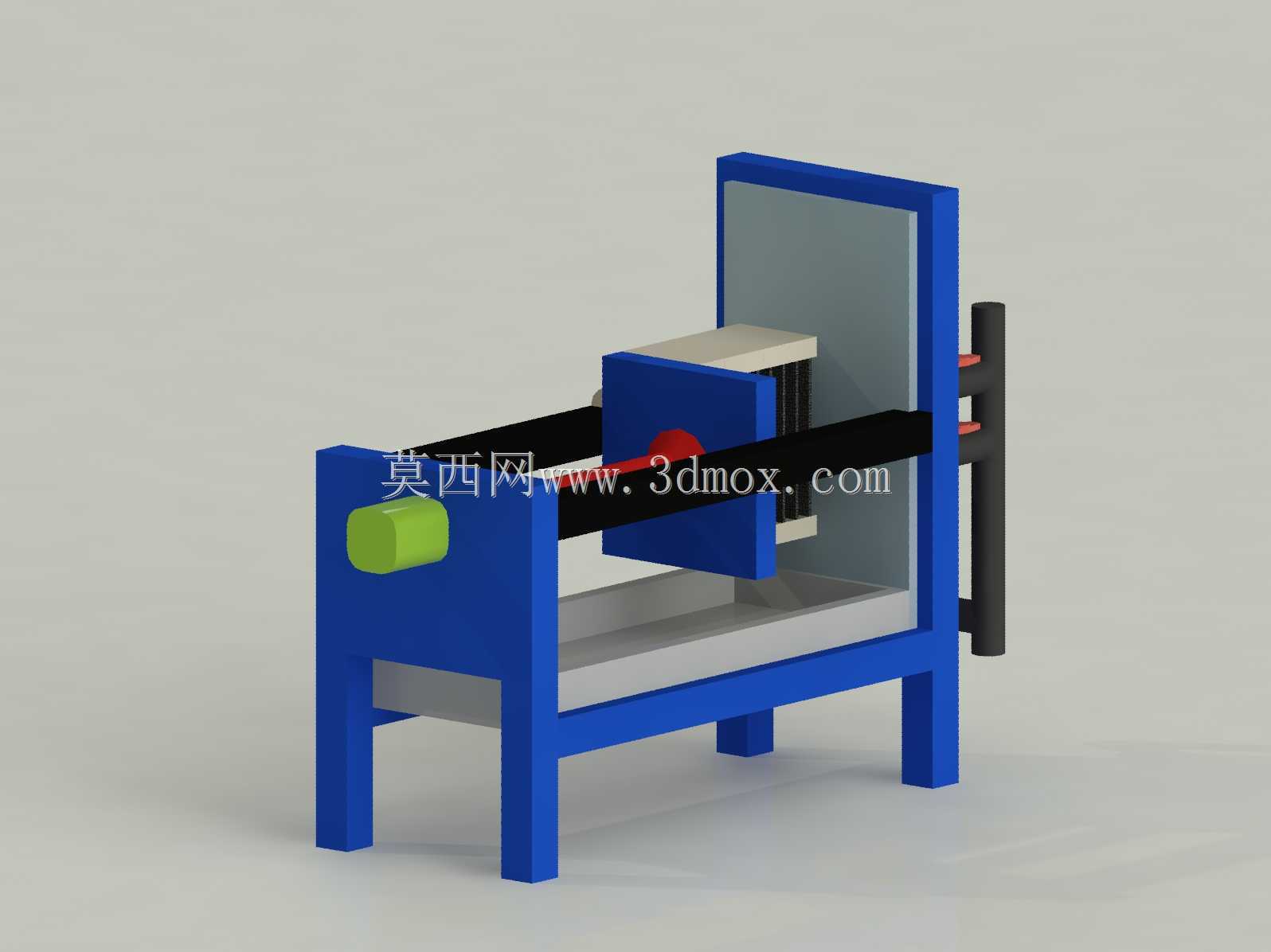

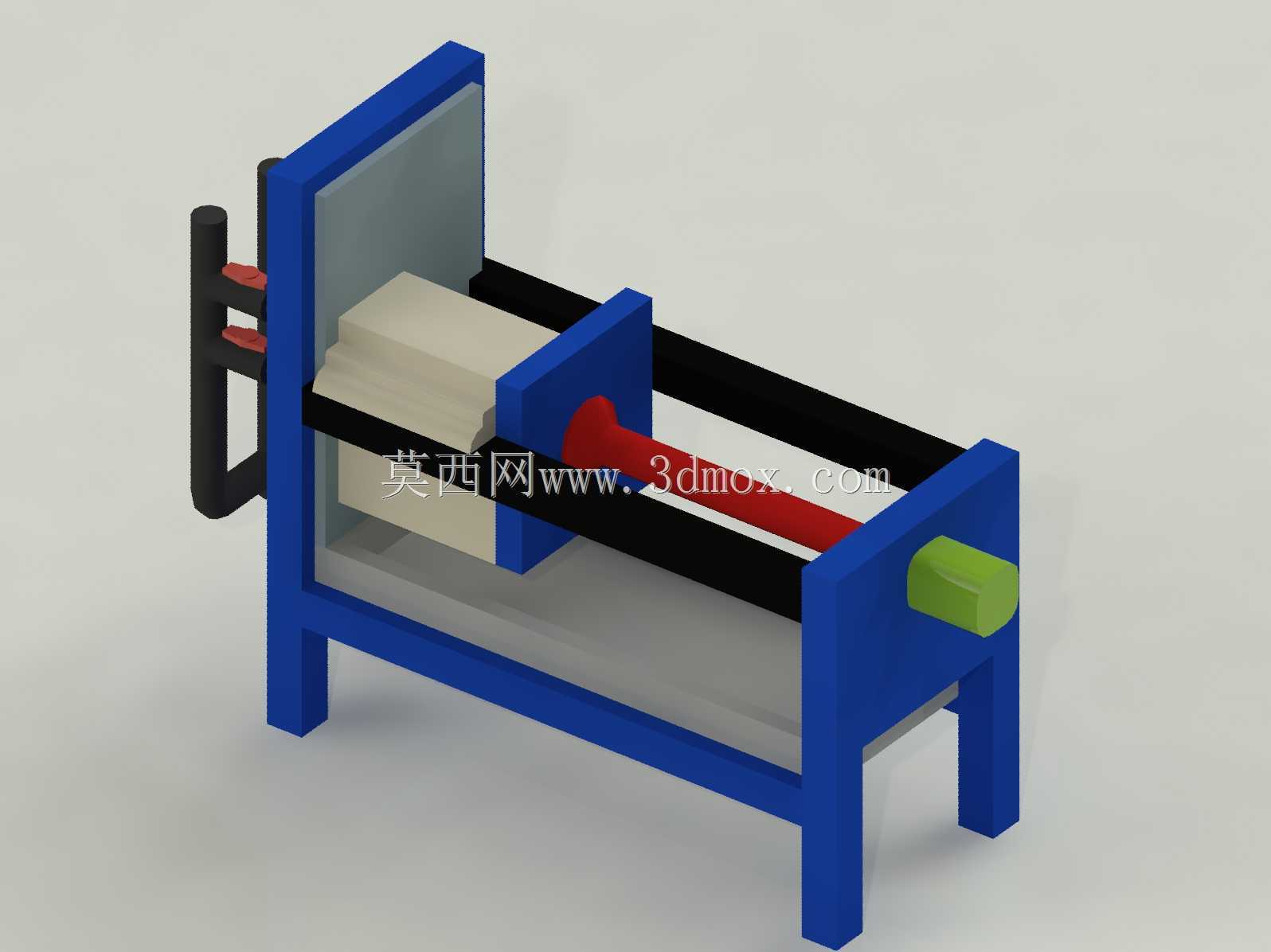

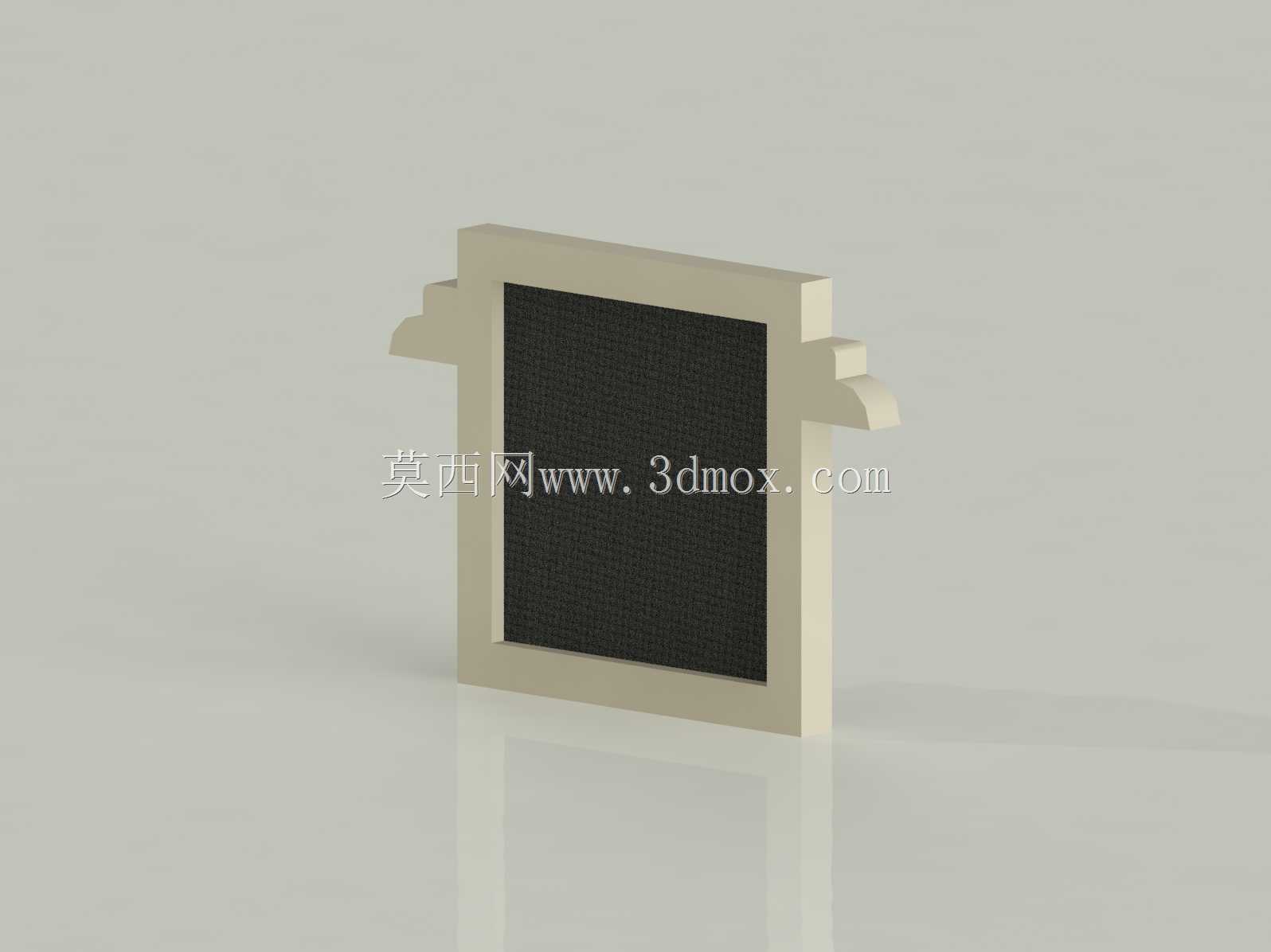

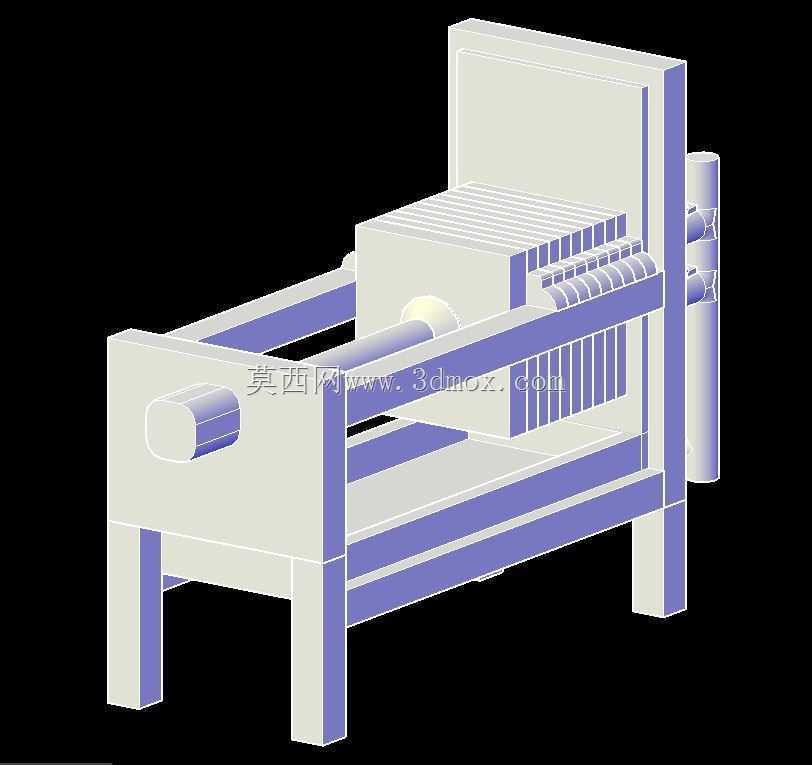

　　设计层面，这款模型采用了侧置双导杆的承载结构，两根平行的黑色导杆贯穿止推板、滤板组与压紧板，既承担滤板堆叠后的整体重量，又为压紧板的往复移动提供精准导向，避免压紧过程中出现偏载导致滤板密封面漏浆；设备左端的止推板与机架焊接为整体，是滤室受压时的主要承力部件，表面开有出液孔与进料通道接口，可根据工艺需求选择明流或暗流的出液方式；中部的滤板组是过滤功能的核心载体，每块滤板表面设计有凹凸的支撑筋条，既为滤布提供支撑避免过滤时被压力击穿，又能为滤布表面的滤液提供导流通道，让透过滤布的液体快速汇集到出液孔排出；右侧的压紧机构采用液压驱动结构，红色的液压缸活塞杆端部与压紧板刚性连接，通过液压缸的推力将整组滤板压紧，相邻滤板之间形成封闭的滤室，进料泵将待过滤的浆料泵入滤室后，在压力作用下液相透过滤布沿导流通路排出，固相颗粒则被截留在滤室内形成滤饼，当过滤周期结束后，液压缸带动压紧板退回，逐块拉开滤板即可依靠重力卸下滤饼，完成一个工作循环。

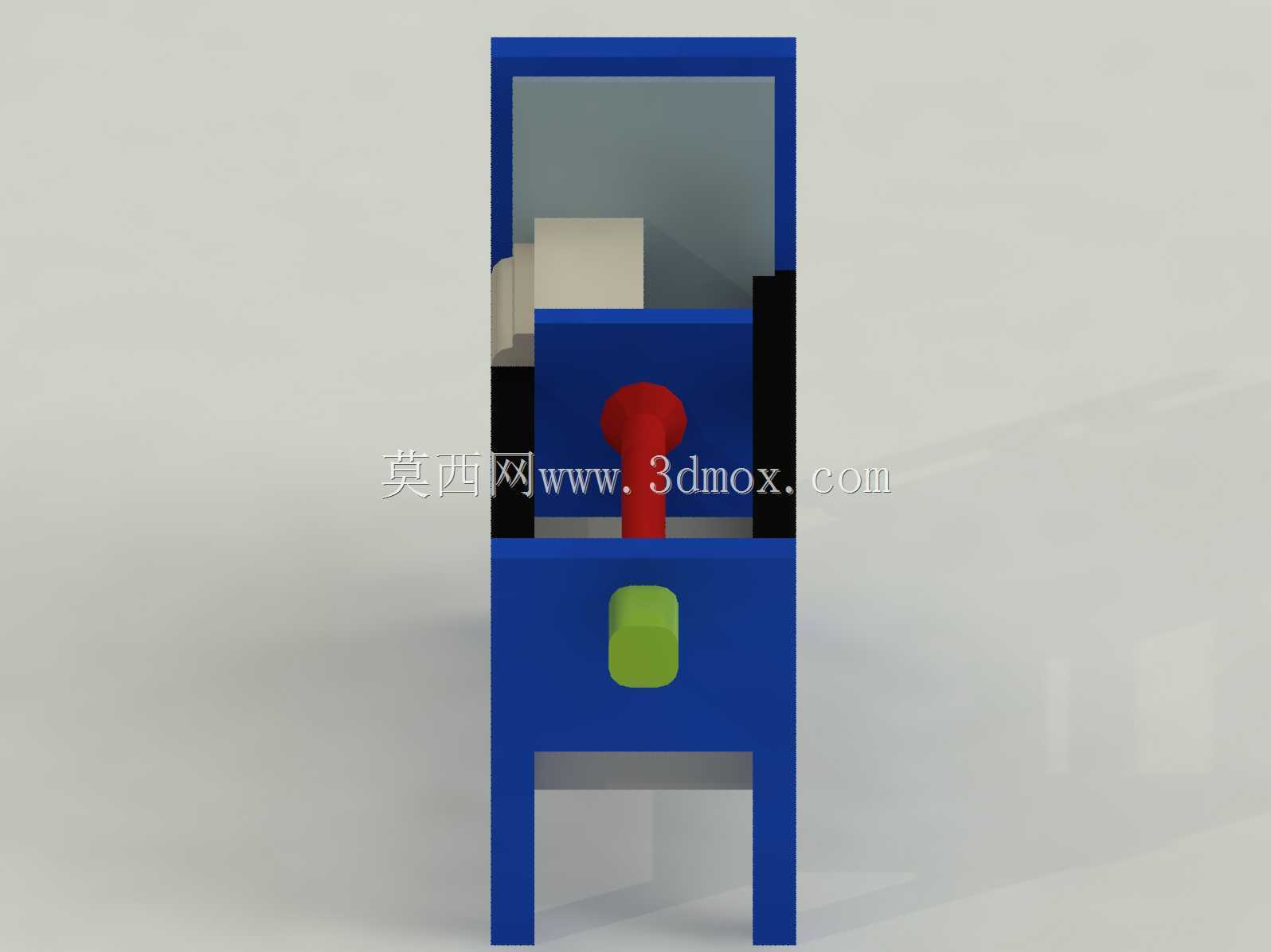

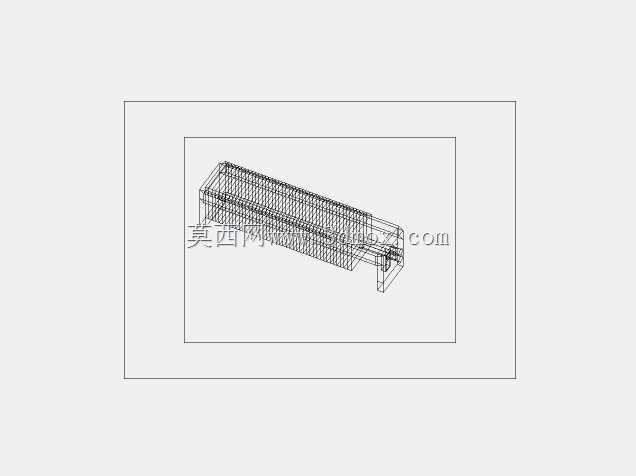

　　从安装边界与外形尺寸的适配性来看，这款模型的机架采用方管焊接的整体式底架，四个支脚为设备提供稳定的支撑，安装时只需保证基础地面的平面度误差控制在合理区间，无需额外做复杂的预埋基础，适合中小型处理量的产线快速部署；设备的进料口、出液口、液压缸接口的位置都预留了标准的安装法兰空间，可直接对接现场的工艺管道与液压站管路，无需额外做结构改装；导杆的长度根据滤板的总堆叠数量设计，预留了足够的滤板拉开空间，保证卸饼时每块滤板之间有足够的操作间隙，方便操作人员清理滤布残留的滤饼；压紧端的绿色手轮结构为手动辅助锁紧装置，在液压系统保压阶段可通过手动锁紧分担液压缸的保压负荷，避免长期受压导致液压系统内泄出现滤板松动漏浆的问题，同时在设备检修、更换滤布时，也可通过手动结构微调压紧板的位置，提升维护操作的便利性。

　　在结构细节处理上，这款模型还原了实际设备的多处工程化设计：止推板与压紧板的密封面都做了平面度强化设计，避免压紧时出现局部间隙导致喷浆；滤板的边角位置设计有吊装孔与把手结构，方便滤板损坏时快速更换；机架底部的支脚预留了地脚螺栓安装孔，可根据现场的振动情况选择是否做地脚固定，对于处理量小、物料压力低的工况，直接放置在硬化地面即可稳定运行；液压缸的安装位置与导杆保持严格的同轴度，避免活塞杆伸出时出现径向力，导致密封圈磨损过快、活塞杆变形等问题。从三维建模的角度看，该模型的装配层级清晰，所有运动部件的配合关系都按照实际工程公差设置，导杆与压紧板的滑动配合、活塞杆与压紧板的铰接关系、滤板之间的堆叠定位都做了准确还原，可直接用于运动仿真模拟，验证压紧、卸饼过程中是否存在结构干涉，也可导入产线布局模型中，核算设备与周边进料泵、输送机、储料罐的安全间距，避免现场安装时出现空间冲突。
