多层立式盘式干燥设备结构设计

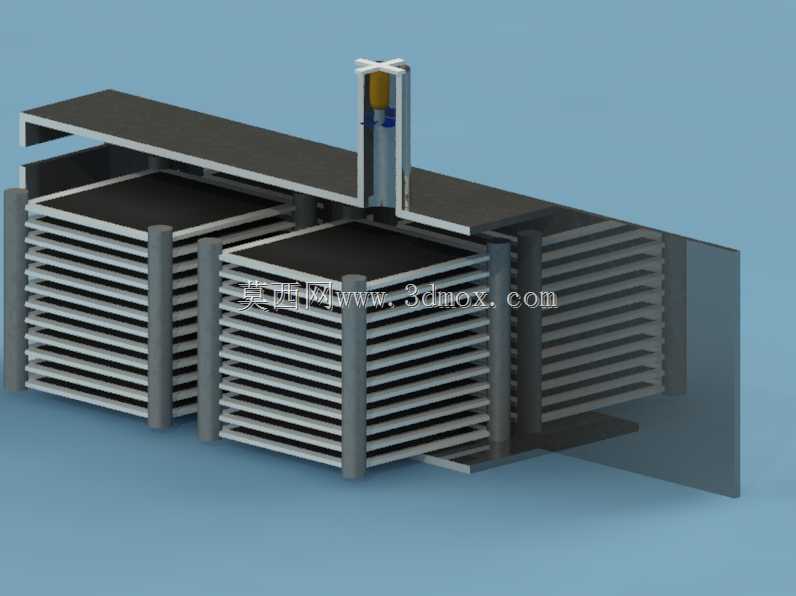

　　在化工、食品加工、医药中间体生产、冶金粉料处理等多个工业场景中，湿分脱除是粉体、颗粒类物料加工流程里的核心工序之一，盘式干燥设备凭借连续化作业、热效率高、物料适应性广的特点，在这类工序中有着极高的应用占比。这套三维结构完整还原了多层盘式干燥器的核心构造，从支撑立柱到层叠排布的干燥盘，再到盘面的物料输送结构，都按照实际工程应用的装配逻辑搭建，可直接用于结构校核、方案展示以及配套部件的选型参考。

　　从实际使用场景来看，这类设备常被布置在生产车间的干燥工段，上游对接过滤、离心脱水设备出料，下游衔接冷却、粉碎或包装工序，设备整体采用立式多层排布，最大程度压缩了水平方向的占地空间，对于厂房面积紧张、需要在现有生产线中嵌入干燥单元的改造项目而言，这种立式结构的安装边界优势十分明显：设备主体的水平投影仅需覆盖立柱围合的区域，周边预留1.2至1.5米的操作检修通道即可满足日常运维需求，顶部进料口可直接对接上游出料溜管，底部出料口可衔接下游输送设备，无需额外布置复杂的中转输送结构。

　　设备的功能实现逻辑围绕热传导与物料有序输送展开，层叠设置的中空干燥盘内部通入热媒，根据物料耐温特性的不同，热媒可选择饱和蒸汽、热水或者导热油，热量通过盘壁均匀传导至盘面上方的物料层，相比热风对流干燥的形式，这种传导式传热的热损失更小，热效率能比对流干燥高出40%以上，同时不会因为大量热风携带物料粉尘而增加后续尾气处理的负荷。每层干燥盘上方都设置有耙叶结构，工作时耙臂随主轴缓慢转动，带动耙叶按照设定轨迹划过盘面，将落在盘面上的物料不断翻动、推移，让物料始终以均匀的薄料层状态覆盖在盘面之上，保证传热均匀的同时，让物料从上层干燥盘的落料口逐次下落到下层干燥盘，最终完成整个干燥过程从设备底部排出。

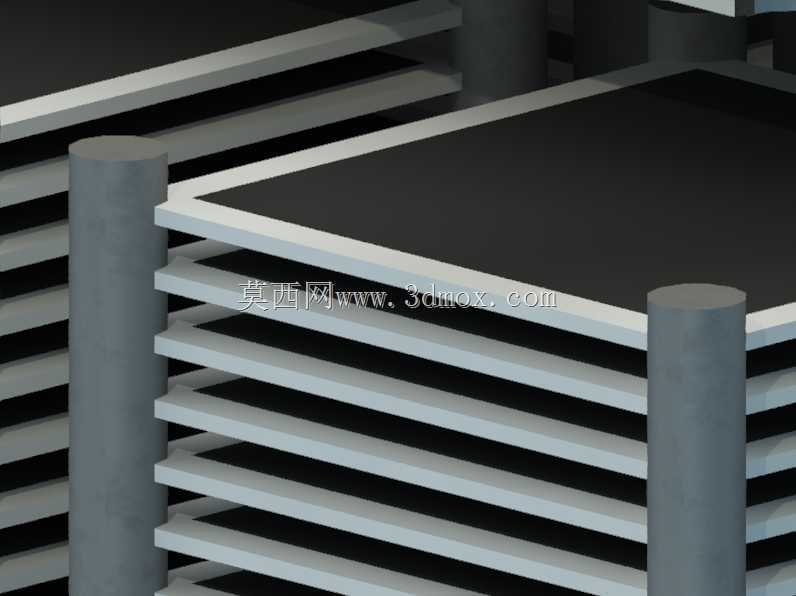

　　在结构设计的考量上，这套模型还原的支撑结构采用多根等距布置的圆柱形承重立柱，立柱上下端分别与顶部机架、底部底座刚性连接，为整台设备的层叠干燥盘提供稳定的支撑，避免设备运行过程中因为主轴转动、物料重量分布变化产生结构晃动。干燥盘采用冲压焊接成型的中空结构，盘面平整度控制在较高精度范围内，保证耙叶与盘面之间的间隙均匀，既不会因为间隙过大导致盘面积料、物料无法被正常推移，也不会因为间隙过小造成耙叶与盘面摩擦、产生金属碎屑污染物料。不同层位的干燥盘落料口采用错位布置的形式，配合耙叶的推送方向，让物料在每一层盘面上都能走完整个盘面的行程，保证物料在每一层都有足够的受热停留时间，避免出现局部物料短路、湿分脱除不充分的问题。

　　从安装边界的细节来看，设备顶部需要预留主轴传动机构的安装空间，以及进料口、热媒进出口的接管空间，热媒管路采用分层并联的接入方式，可根据不同物料的干燥工艺需求，单独调整某几层干燥盘的热媒温度，实现对物料干燥温度曲线的精准控制，比如对于热敏性物料，可在上层盘通入较低温度的热媒完成预脱湿，在中下层盘调整到合适温度完成深度干燥，避免物料因为瞬时高温出现变质、结块的问题。设备侧面预留有检修门位置，对应每层干燥盘的高度，日常运维时可打开检修门检查耙叶磨损情况、清理盘面积料，不需要完全拆解设备主体，大幅降低了运维的工作量。设备底部的底座设置有可调式地脚结构，安装时可通过调整地脚螺栓来校准设备的水平度与垂直度，保证主轴转动时的同轴度，减少转动过程中的振动与密封件磨损。

　　针对不同物料的特性差异，这套结构在设计时也预留了足够的调整空间，比如对于易结块的物料，可在耙叶上增加破碎结构，在翻动物料的同时将结块物料打散，保证干燥均匀性；对于需要在干燥过程中回收溶剂的物料，可在设备外部增加密闭外壳，对接溶剂冷凝回收系统，实现挥发性溶剂的回收利用，同时避免有害气体外泄到车间环境中。整套结构的零部件通用化程度较高，干燥盘、耙叶、立柱等部件都采用标准化尺寸设计，在面对不同处理量需求时，只需要调整干燥盘的层数与直径，就可以快速衍生出不同规格的设备型号，减少非标设计的工作量，也能降低后续备件储备的成本。
