边缘传动卧式筒形粉磨设备结构设计

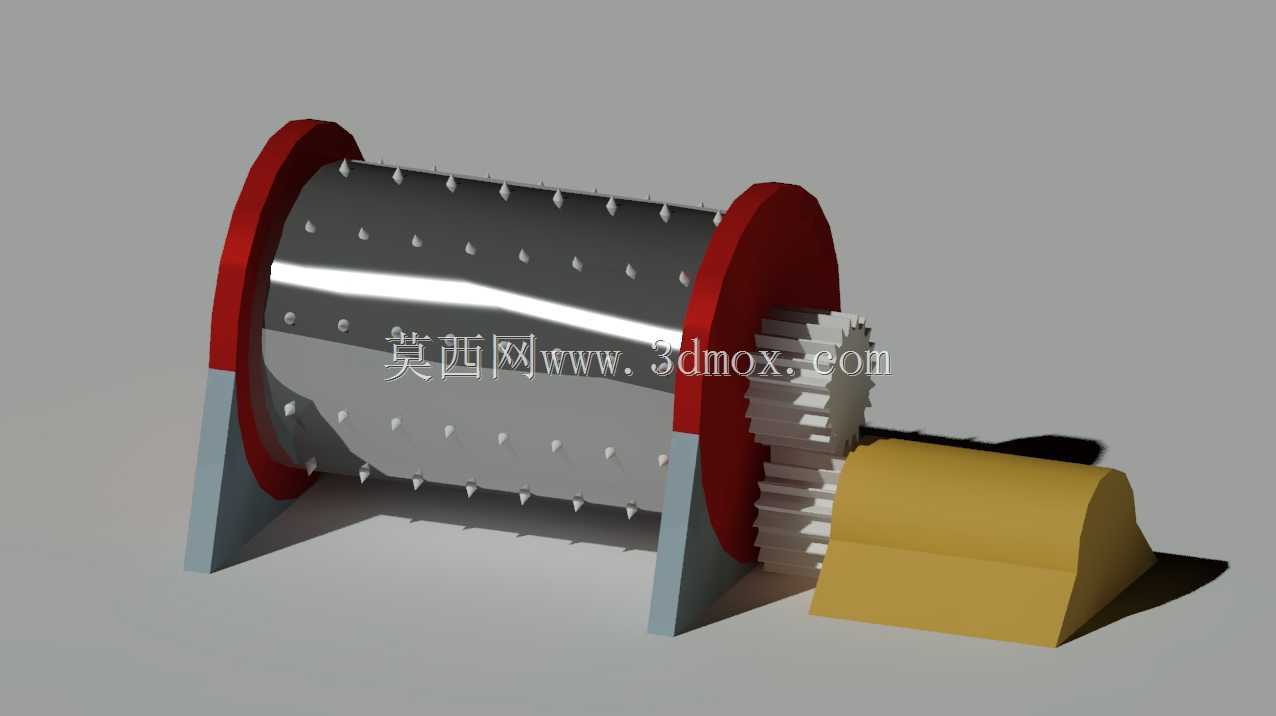

　　在矿山选矿、建材原料制备、火电煤粉制备等工业场景中，物料入料粒度往往无法满足后续分选、焙烧或成型工序的要求，这类需要将块状物料研磨至指定粒度的作业环节，卧式筒形粉磨设备是应用占比最高的核心装备，本次呈现的结构设计采用边缘齿轮传动的布局形式，区别于中心传动的紧凑结构，这类传动形式的设备维护门槛更低，大、中型产能产线的选型优先级更高。从结构组成来看，整套设备的核心承载部件为水平布置的圆柱形筒体，筒体两端配置铸钢材质的中空端盖，端盖与筒体之间采用止口定位配合螺栓紧固的连接形式，保证筒体回转过程中的同轴度，避免运行中出现端盖漏浆、连接螺栓受剪断裂的问题。筒体内壁铺设耐磨衬板，衬板通过沉头螺栓固定在筒体壁板上，衬板表面设置凸起的棱条结构，

　　作业过程中筒体内装填的钢球磨介会被衬板棱条带动，随筒体回转提升至一定高度后抛落，通过冲击、研磨的双重作用将筒内的块状物料粉碎至目标粒度，衬板的凸起高度、排布间距直接决定磨介的提升高度，直接影响不同粒度物料的粉磨效率，设计时需要根据入料粒度、出料粒度要求调整衬板的型线参数。传动端的结构设计上，大齿圈采用分段式结构通过螺栓紧固在筒体出料端的法兰外缘，与小齿轮形成外啮合齿轮传动副，小齿轮通过联轴器与减速机构的输出轴连接，驱动单元布置在筒体侧下方的独立基础上，这种布局可以降低设备整体的重心高度，减少运行过程中的振动传递，同时侧下方布置的驱动单元不会占用筒体两端的进、出料通道空间，方便配套给料、出料溜槽的布置。

　　支撑结构采用两组滑动轴承座分别承托两端中空轴颈，轴承座采用分体式铸钢壳体，内部配置巴氏合金轴瓦，轴瓦表面开设油槽用于通入润滑脂形成油膜，降低回转过程中的摩擦损耗，轴承座通过地脚螺栓固定在混凝土基础上，基础与轴承座之间设置调整垫铁，用于安装时调整筒体的水平度，保证两端轴颈的受力均匀，避免出现偏磨导致轴瓦烧损的问题。从安装边界尺寸来看，这类中小型规格的粉磨设备，筒体长度与直径的比值控制在1.5-2区间，整体设备的横向安装尺寸需要预留驱动单元的检修空间，侧方驱动侧需要预留至少1.2倍齿圈直径的操作空间，方便后期更换齿圈、调整齿轮啮合间隙，筒体轴向两端需要预留进出料溜槽、密封组件的安装位置，两端的操作通道宽度不小于800mm，满足日常巡检、

　　衬板更换时的物料转运需求。设备运行过程中，进料端通过中空轴颈的内孔通入待研磨物料，物料随着筒体回转逐步向出料端移动，在移动过程中被钢球反复冲击研磨，达到粒度要求的物料通过出料端的中空轴颈内孔排出，进入后续的分级工序。设计过程中需要重点校核筒体的壁厚强度，尤其是端盖与筒体连接的法兰位置、齿圈安装位置的局部刚度，避免长期受交变载荷作用出现焊缝开裂、筒体变形的问题，同时齿轮传动副的侧隙、接触斑点需要在安装时严格调整，保证齿面接触面积沿齿高、齿长方向达到规范要求，降低运行过程中的齿轮冲击噪音，延长传动部件的使用寿命。不同于中心传动的设备需要配置专用的行星减速器，边缘传动的结构可以采用通用型圆柱齿轮减速器，备件采购成本更低，适合中小规模产能的生产线选用，同时侧置的驱动单元检修时不需要拆解筒体两端的进出料结构，维护作业的停机时间更短。筒体上开设的人孔结构用于后期更换衬板、补加磨介，人孔采用密封盖板加橡胶垫的密封结构，避免运行过程中出现料浆泄漏的问题，人孔的位置设置在筒体中部，方便作业人员进入筒体内部开展检修作业。两端中空轴颈与轴承座之间配置密封组件，采用毛毡加迷宫密封的组合形式，防止筒内的粉尘、料浆进入轴承座内部污染润滑油，同时避免轴承座内的润滑油泄漏污染物料。
