斯文森-沃克结晶器工业设备结构设计

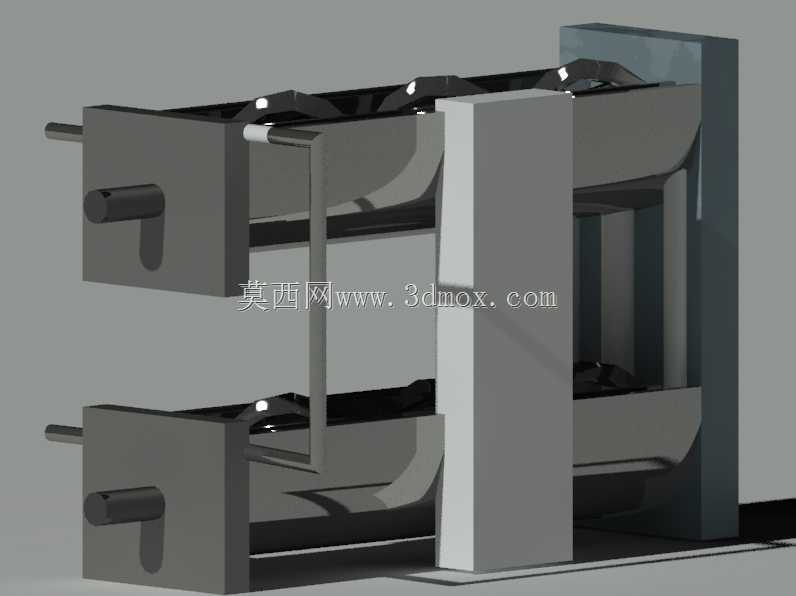

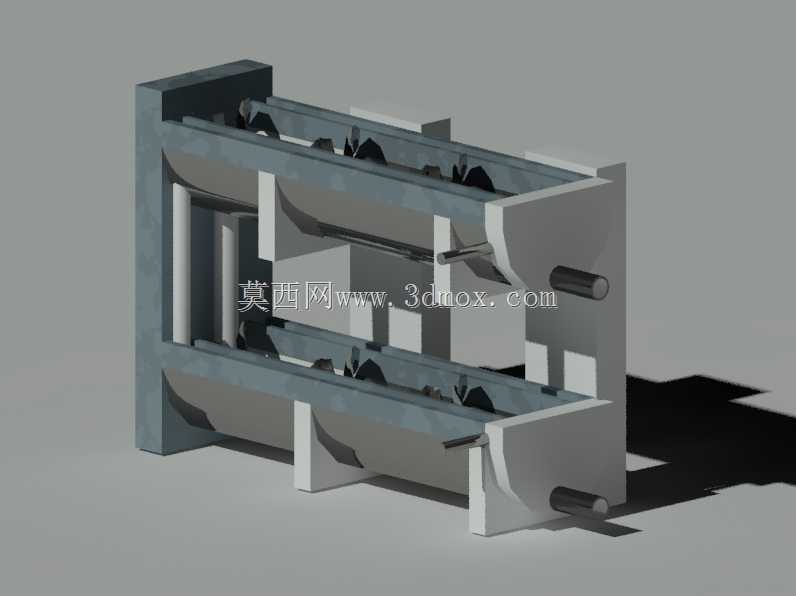

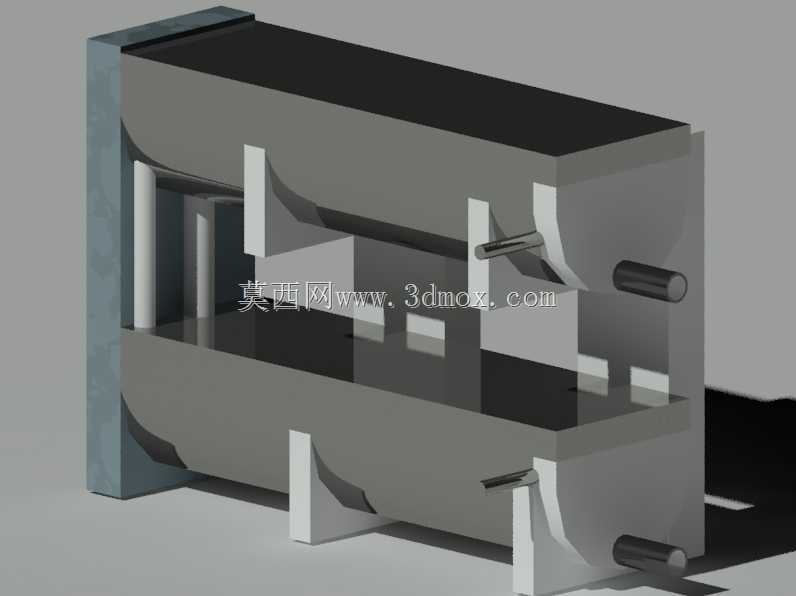

　　在化工、湿法冶金、食品制药等涉及溶液溶质析出的生产场景中，连续式结晶设备的运行稳定性直接决定整条产线的成品收率与粒度均匀性，斯文森-沃克型结晶器作为典型的冷却式连续结晶装备，其结构设计的合理性直接影响晶浆的流动状态、晶体生长周期与换热面结疤速率。从三维结构呈现的细节来看，该设备采用卧式长槽型主体结构，核心的换热组件采用双层夹套配合内部旋转搅拌桨的布局，夹套腔道走冷却介质，与槽内的待结晶溶液完成间壁式换热，避免冷却介质与料液直接接触造成的料液污染问题。设备两端的端板采用加厚板材加工，既作为搅拌轴的支撑安装基准，也承担槽体的密封承压作用，端板上预留的红色快开式堵头结构，可在设备停机清理时快速排空槽内残留料液与冲洗废水，无需拆卸整体端板，

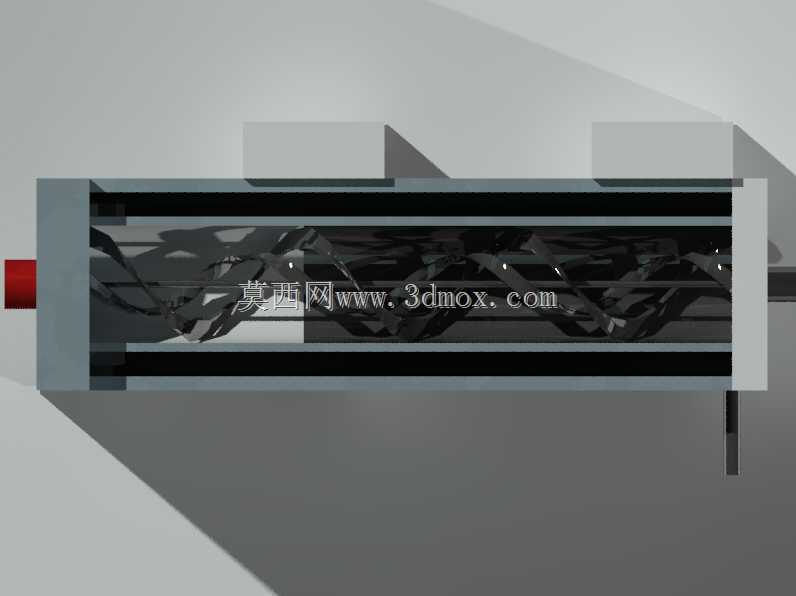

　　大幅缩短运维清理的作业时长。内部的螺旋式搅拌构件并非采用连续整螺旋结构，而是分段式的带导流间隙的桨叶设计，这种设计思路一方面可以缓慢推动槽内晶浆从进料端向出料端连续移动，保证料液在槽内的停留时间满足晶体生长的时长要求，另一方面桨叶与槽体内壁、换热面之间预留了均匀的刮扫间隙，桨叶转动过程中可持续刮除换热壁面附着的晶疤，避免晶疤增厚造成换热热阻上升，长期维持设备的换热效率稳定。从安装边界来看，该设备的卧式布局对厂房竖向空间要求较低，整体支撑采用底部一体式焊接机架，机架上预留的地脚螺栓孔可直接与混凝土基础或钢平台预埋件连接，安装时需保证搅拌轴的水平度偏差控制在允许范围内，避免轴系长期偏载造成的轴承磨损、密封泄漏问题。

　　设备两端伸出的轴端分别连接驱动端与轴承支撑端，驱动侧需预留减速电机的安装空间，检修侧需预留足够的抽轴作业空间，方便后期更换轴封、桨叶等易损部件。在实际生产应用中，这类结晶器常被用于处理溶解度随温度变化明显的物料结晶过程，比如十水硫酸钠、柠檬酸、部分金属盐类的连续结晶作业，相比立式结晶罐，其单位容积的换热面积更大，料液在设备内的流动状态更平缓，可有效减少晶体的二次破碎，产出的晶体粒度更均匀，后续过滤分离的效率更高。设计过程中需要重点校核夹套的承压能力，根据冷却介质的工作压力确定夹套板材的厚度与焊接工艺，搅拌桨的转速需要结合物料的结晶特性调整，转速过高会打碎已经长大的晶体，转速过低则会造成晶浆沉积、壁面结疤过快的问题，

　　同时轴端的密封结构需要根据料液的腐蚀特性选择适配的密封形式，避免料液泄漏造成的生产安全隐患。设备的进出料口分别设置在槽体两端的上部与下部，进料口位置需配合进料管的延伸方向，保证进料液能够快速与槽内的循环晶浆混合，避免高浓度进料液直接接触冷壁面快速析出细晶，出料口的位置需匹配晶浆的输送泵入口高度，保证晶浆能够顺畅排出，不会在槽底形成死区积料。
