铝合金弯臂式连接传动支架结构设计

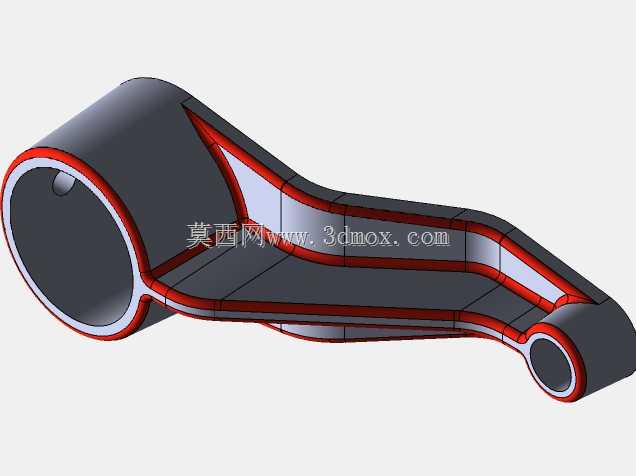

　　该弯臂式传动连接件多用于需要跨距传递动力、改变力传递方向的机械铰接点位，常见于小型操纵机构、工装夹具联动组件、轻型设备的执行端传动链路中，作为两端铰接点位的中间传力构件，承担拉压复合载荷与小幅摆动工况下的力矩传递作用，避免刚性直杆在空间受限场景下出现运动干涉。构件整体采用变截面弯臂构型，主体沿长度方向设置三处功能孔位：大端为贯穿式光孔，用于与固定铰接轴配合，作为整个构件的摆动回转基准，孔壁与轴的配合间隙需控制在IT7级精度区间，保证摆动过程无卡滞、无过量窜动；中部为过渡连接臂段，根据受力路径做了等强度优化，靠近大端的臂身截面厚度更大，向小端延伸过程中逐步收窄，匹配弯矩从回转端到执行端逐步衰减的受力规律，

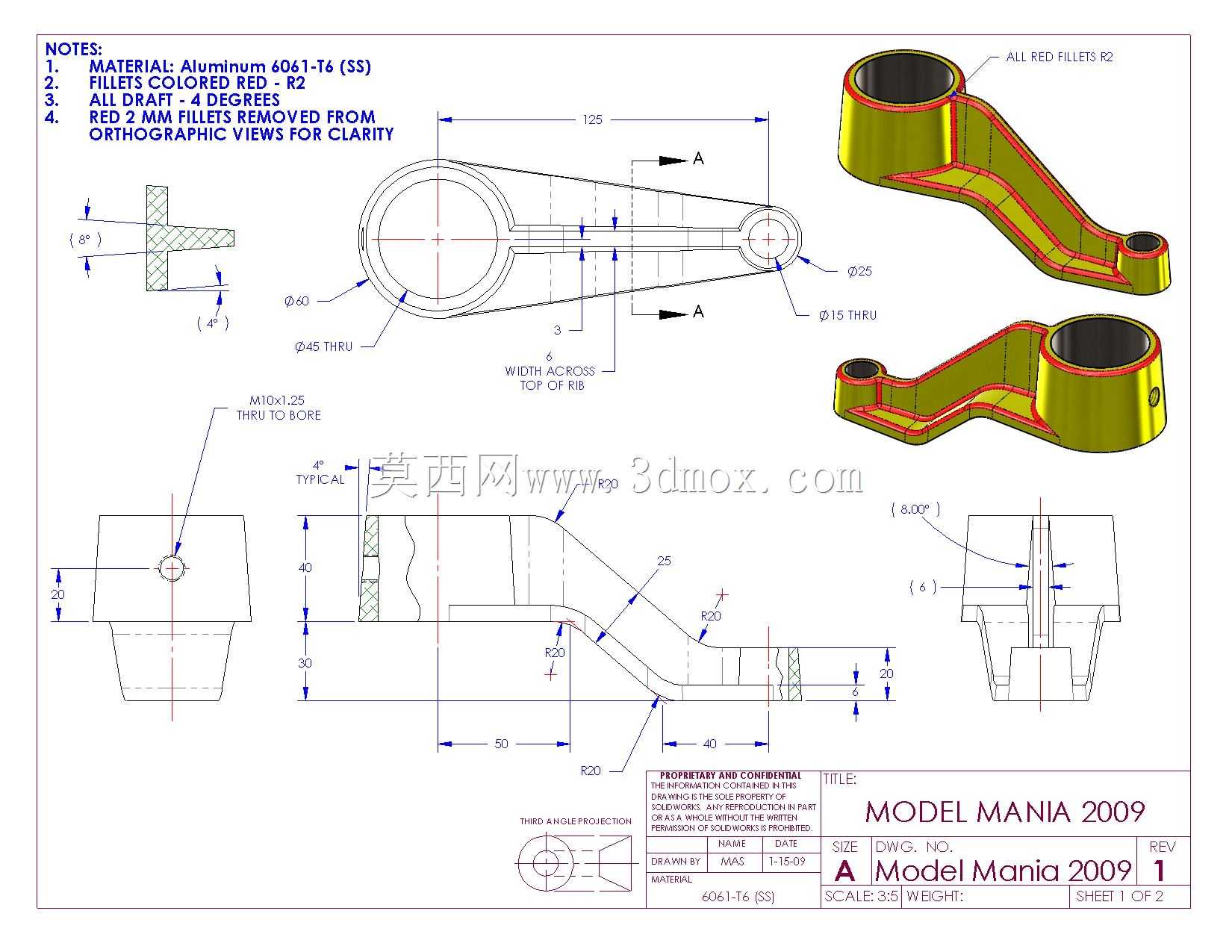

　　同时在臂身弯折处设置平滑过渡圆角，消除应力集中点，避免交变载荷下出现疲劳断裂；小端设置两处同轴铰接孔，用于连接末端执行件，孔位轴线与大端孔轴线保持严格平行度公差，保证传动过程中两端铰接副的运动平面一致，不会出现别劲现象。从安装边界来看，构件大端回转中心到小端外侧铰接孔的中心距为125mm，大端光孔直径为Φ40，孔口做倒角处理便于装配导向，小端两处铰接孔直径分别为Φ15与Φ22，两孔中心距为20mm，臂身弯折段的弯折半径经过运动包络校核，在整个摆动行程范围内，臂身外侧轮廓与周边固定构件的最小安全间隙不小于3mm，避免运动过程中发生刮碰。材质选用6061-T6铝合金，该材料兼具足够的结构强度与较轻的自重，适合频繁往复摆动的工况，

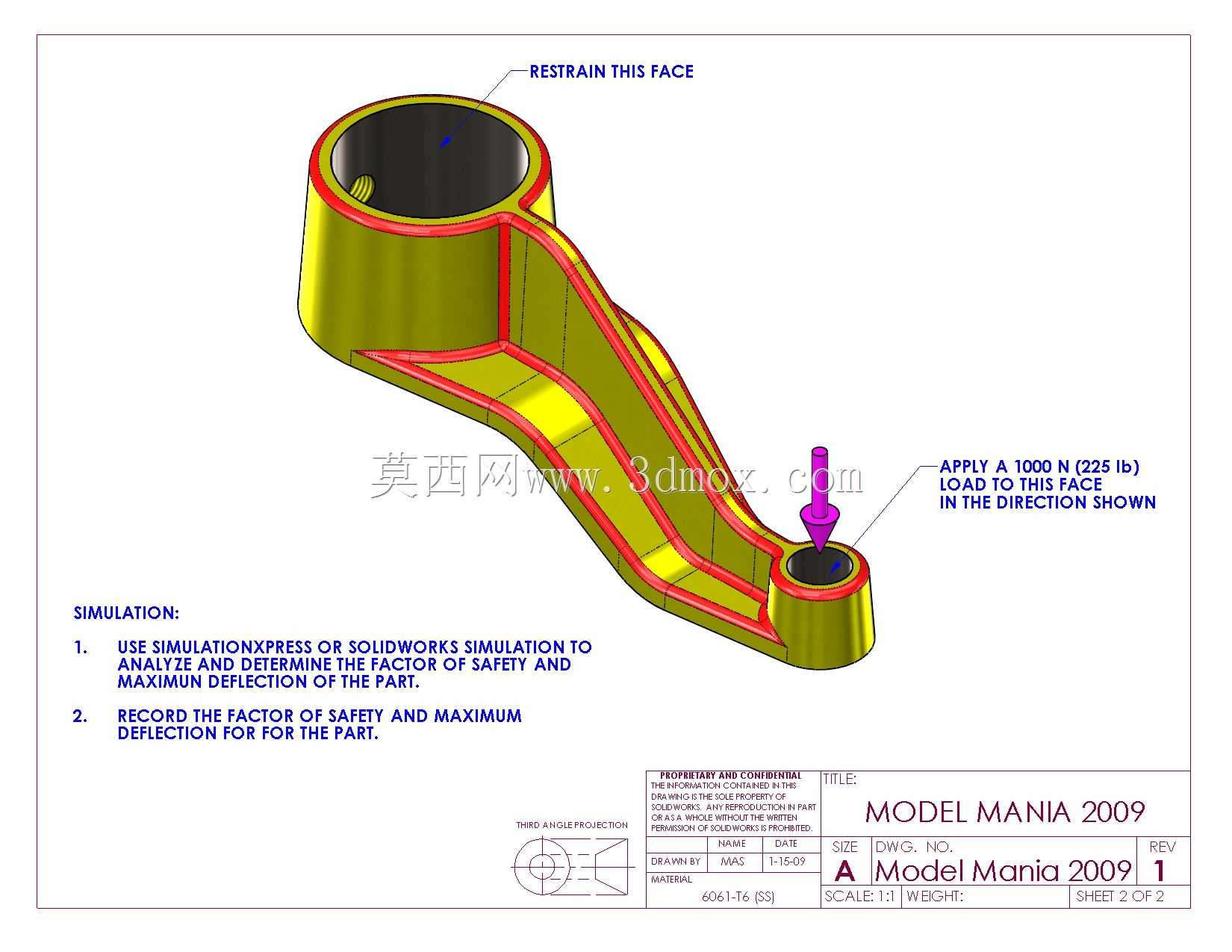

　　能有效降低传动链路的运动惯量，提升响应速度；所有非配合面设置4度拔模斜度，适配批量成型工艺要求，配合面处预留加工余量，成型后可通过机加工保证尺寸精度，所有棱边处设置R2圆角，既消除加工毛刺，也能进一步降低应力集中风险。设计过程中首先根据传动链路的空间布局确定两端铰接点的相对位置，再通过受力仿真模拟不同摆动角度下的应力分布，调整臂身各段的截面尺寸，在保证结构强度满足额定载荷1.5倍安全系数的前提下，尽可能去除非受力区域的材料，实现构件轻量化；同时对整个摆动行程做干涉检查，调整弯折段的曲率与臂身宽度，确保全行程无运动干涉，最后对孔位的形位公差做明确标注，保证加工后的装配精度满足使用要求。这类弯臂连接件相比直臂传动件，

　　能在有限的安装空间内实现非同轴点位的动力传递，不需要额外增加导向构件即可完成力的方向转换，在小型操纵系统、轻工设备的联动机构中应用十分广泛，其结构设计的核心在于平衡强度、重量与运动空间三者的关系，既要保证传力可靠，也要避免结构冗余带来的惯量增加与空间占用。
