偏心连接连杆机构三维结构设计

　　该偏心连接连杆属于传动链路中的铰接传力构件，主要应用在需要实现偏心距动力传递、往复摆动转换的机械结构中，常见于轻工机械的进给机构、输送线的拨料摆臂、小型设备的联动锁止结构等场景，核心作用是通过两端铰接孔的偏心距设计，将输入端的旋转或摆动动作，按照固定的轨迹传递到输出端，实现特定行程的动作输出，同时承担传动过程中的拉压、交变弯曲载荷。

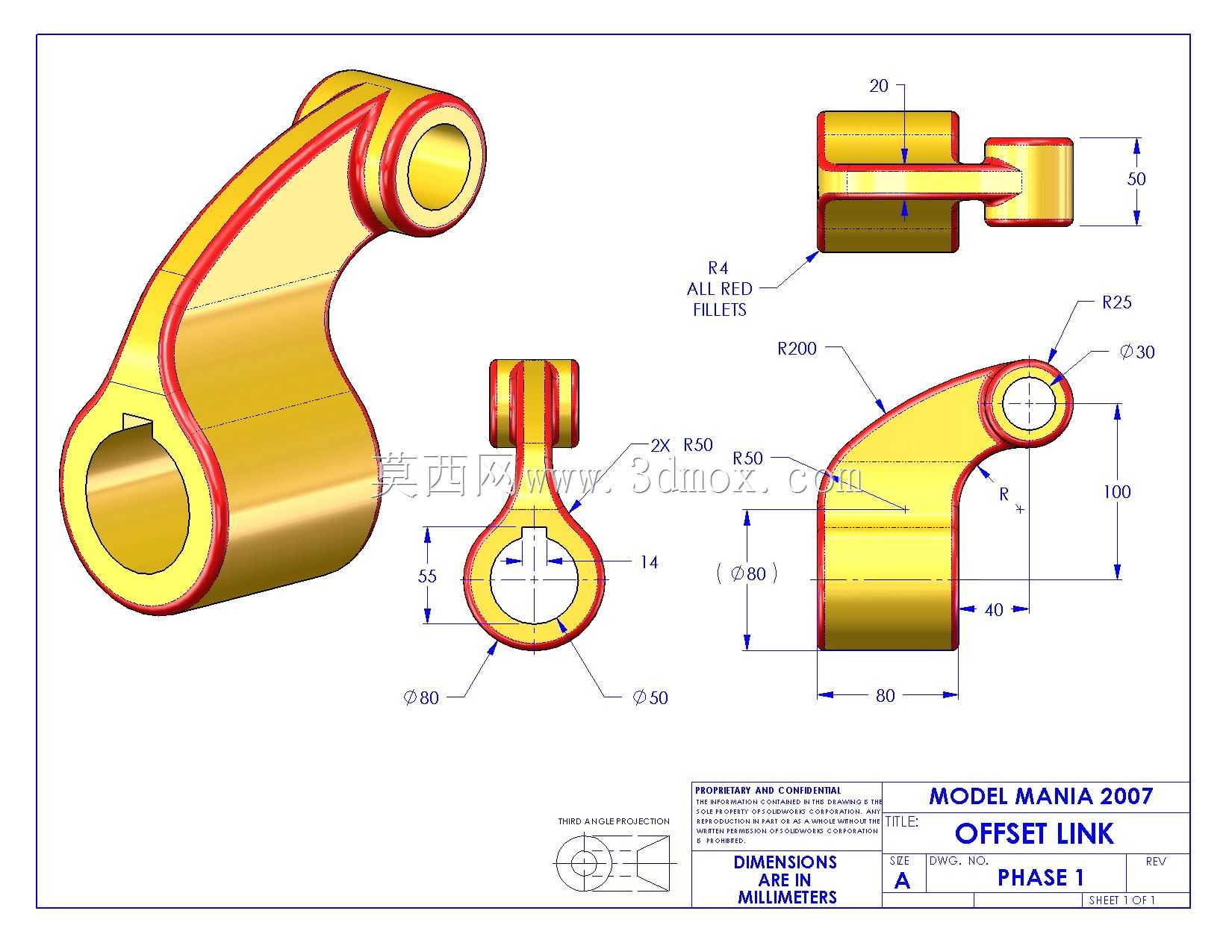

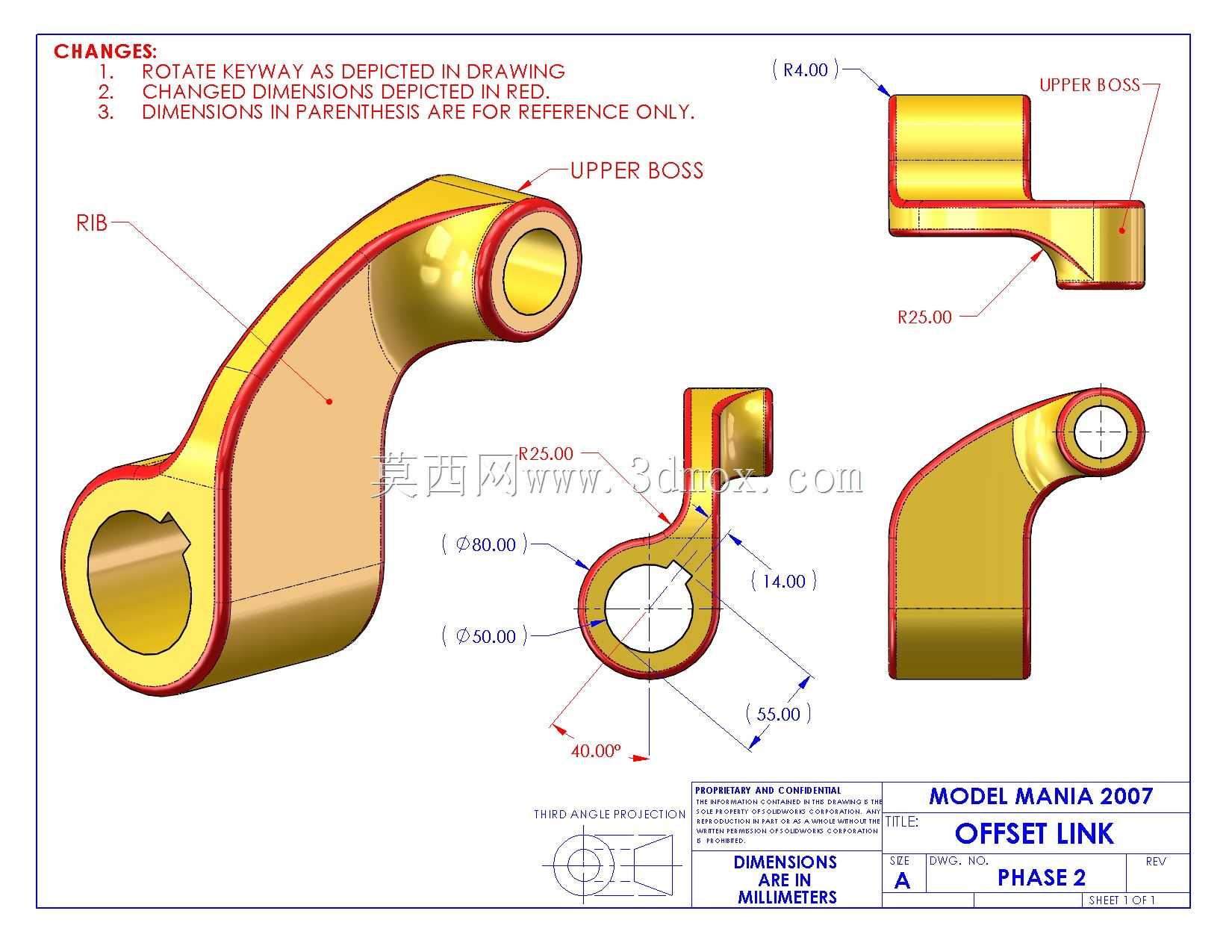

　　从结构功能来看，构件两端设置同轴度要求严格的铰接安装孔，大端孔直径为80mm，小端孔直径为30mm，两孔中心距为100mm，这个偏心距是决定传动行程的核心参数，设计时需要匹配执行端的动作行程需求，避免出现运动干涉或者行程不足的问题。大端孔用于和固定转轴或者动力输出轴铰接，孔壁需要承受转动过程中的摩擦载荷，因此建模时孔的圆柱度、表面粗糙度相关结构都做了对应考量，边缘设置R4的全圆角过渡，避免应力集中在孔口位置，降低交变载荷下的开裂风险。小端孔用于连接从动执行构件，通常配合销轴实现铰接，孔的端面和销轴端面的贴合度需要保证，避免传动过程中出现偏载。

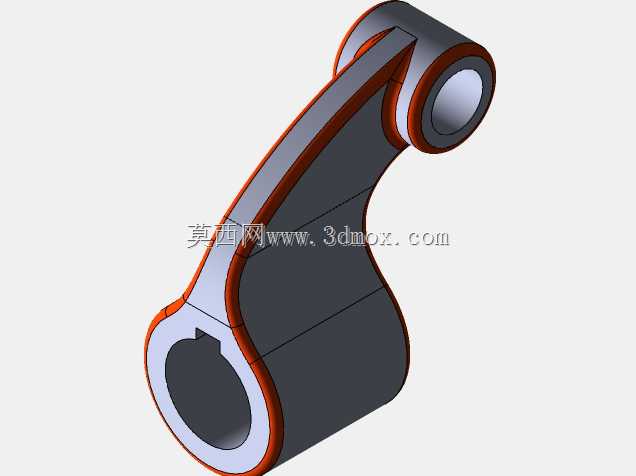

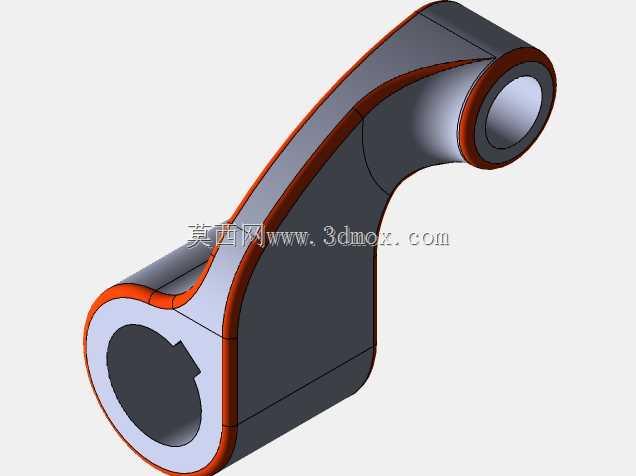

　　构件的主体臂身采用变曲率流线型设计，并非等截面直臂，大端到小端的过渡曲面分别设置R200、R25、R50等多段圆弧平滑衔接，一方面是优化力流传递路径，让铰接孔处的载荷能够顺着臂身曲面均匀分散，避免直角过渡处的应力突变，另一方面也能在保证结构强度的前提下，去除多余的材料，降低构件自身重量，减少传动过程中的惯性负载。臂身的厚度方向尺寸统一为50mm，大端外侧总宽度为80mm，小端连接段宽度为20mm，安装时需要预留足够的摆动空间，周边30mm范围内不能布置其他干涉构件，避免连杆摆动过程中出现磕碰。

　　建模过程中首先确定两端铰接孔的中心位置，锁定100mm的中心距参数，先绘制两端孔的截面轮廓，再通过多段圆弧约束完成臂身的外轮廓绘制，保证所有过渡位置的圆角连续相切，没有尖锐的棱角。所有棱边都按照工艺要求设置了圆角，除了标注的R4全圆角外，臂身和两端孔衔接的位置也做了R50的大圆角过渡，匹配实际铣削加工的走刀路径，避免出现加工死角。构件的安装边界需要注意，大端孔装配时的轴向定位尺寸需要和转轴的轴肩匹配，小端孔连接销轴时需要预留开口销或者卡簧的安装位置，轴向预留至少5mm的装配空间，同时连杆的摆动平面需要和两端铰接轴的垂直度控制在0.1mm以内，避免传动过程中出现卡滞、偏磨的问题。

　　在实际选型应用中，这类偏心连杆的承载能力和臂身截面厚度、材料热处理工艺直接相关，当前结构的尺寸参数适配中等载荷的间歇传动场景，若用于重载冲击场景，需要适当加大臂身厚度，同时加大过渡圆角的半径，进一步降低应力集中系数。铰接孔的配合公差通常选用H7/h6的间隙配合，保证转动灵活的同时避免过大的配合间隙导致传动精度下降，长期运行工况下还可以在孔内镶嵌铜套或者自润滑轴承，提升构件的耐磨性能，延长整体使用寿命。
