带多视角尺寸标注的异形过渡手柄结构

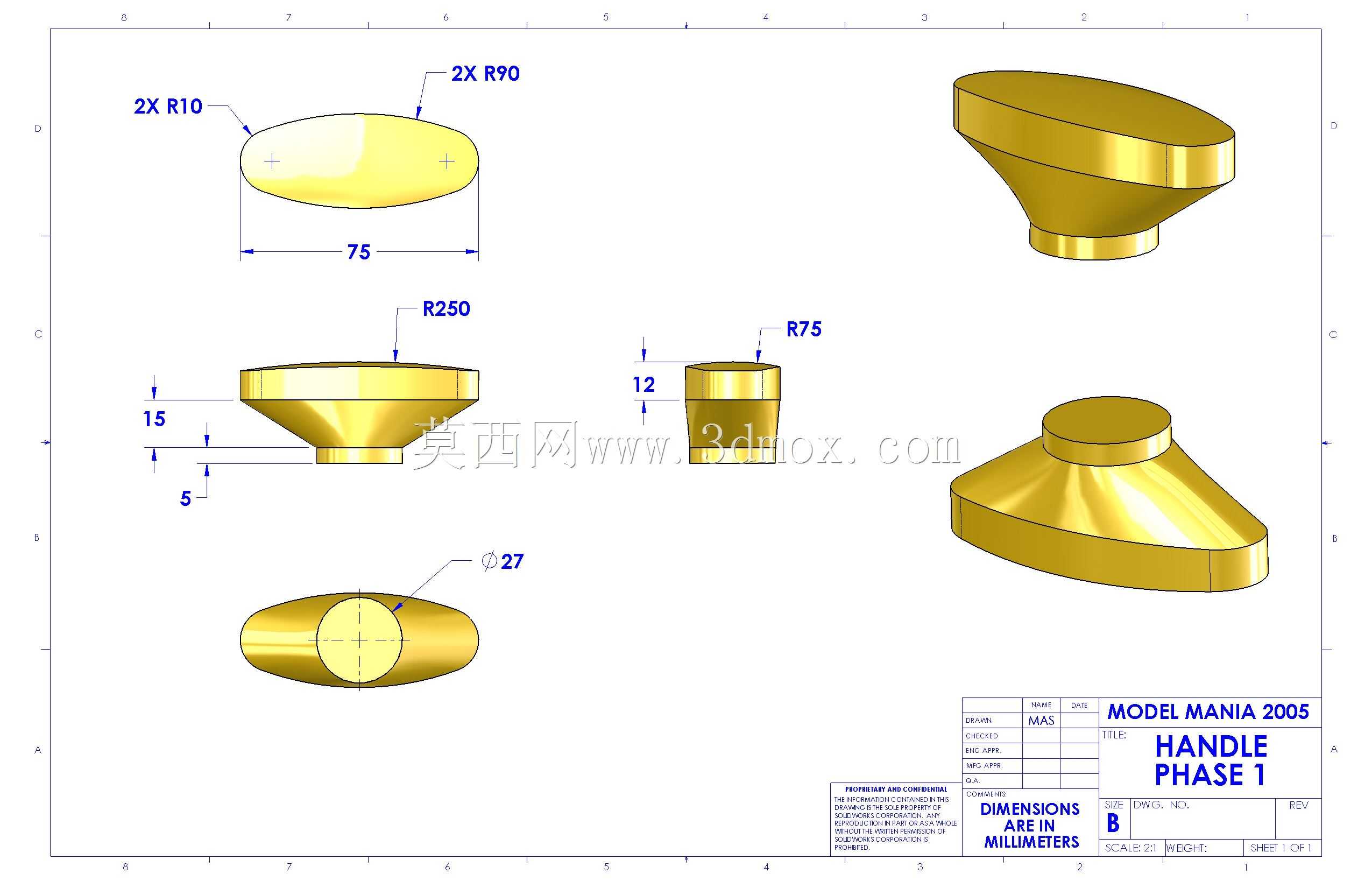

　　这类异形过渡手柄结构，常应用在手动操作类设备的握持端，作为操作力传递的中间衔接部件，一端对接设备的操作轴杆，另一端提供符合人手施力习惯的握持接触面，在手动阀门、小型工装夹具、便携检测设备的调节端都能见到同类结构的应用。从结构设计逻辑来看，整个零件采用一体化曲面过渡设计，没有尖锐棱角，既避免操作时划伤操作人员，也能让应力在曲面段均匀分散，不会在转角位置出现应力集中导致的断裂问题。从标注的尺寸边界来看，握持端的椭圆截面长轴尺寸为75mm，椭圆轮廓采用双R10与双R90的圆弧拼接成型，这个尺寸刚好适配成年人大拇指与食指的握持跨度，施力时手掌与零件表面的接触面积足够，不会因为接触面积过小产生压痕，长时间操作也不容易产生疲劳。

　　零件下部的衔接段采用锥面过渡设计，锥面的大端轮廓采用R250的大圆弧与握持端底面顺滑衔接，小端对接直径27mm的圆柱安装段，安装段的轴向长度为12mm，锥面段的轴向总高度为20mm，其中安装段伸出锥面小端的长度为5mm，这个尺寸设计刚好可以在安装段加工环形卡槽或者外螺纹，与设备端的安装孔实现快速装配，不需要额外的紧固件就能完成轴向定位。零件的另一视角展示了偏心锥台的结构形态，上部的圆柱定位台直径小于握持端椭圆截面的短轴，锥面从定位台根部向外平滑延展到椭圆握持端的边缘，R75的圆弧过渡保证了锥面与定位台衔接位置没有应力突变，在承受侧向扳动力的时候，力可以顺着锥面均匀传递到下部的安装轴上，不会在衔接位置出现断裂。从建模逻辑来看，

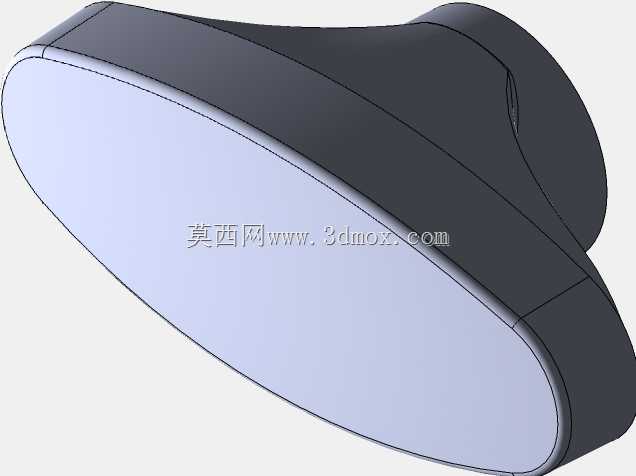

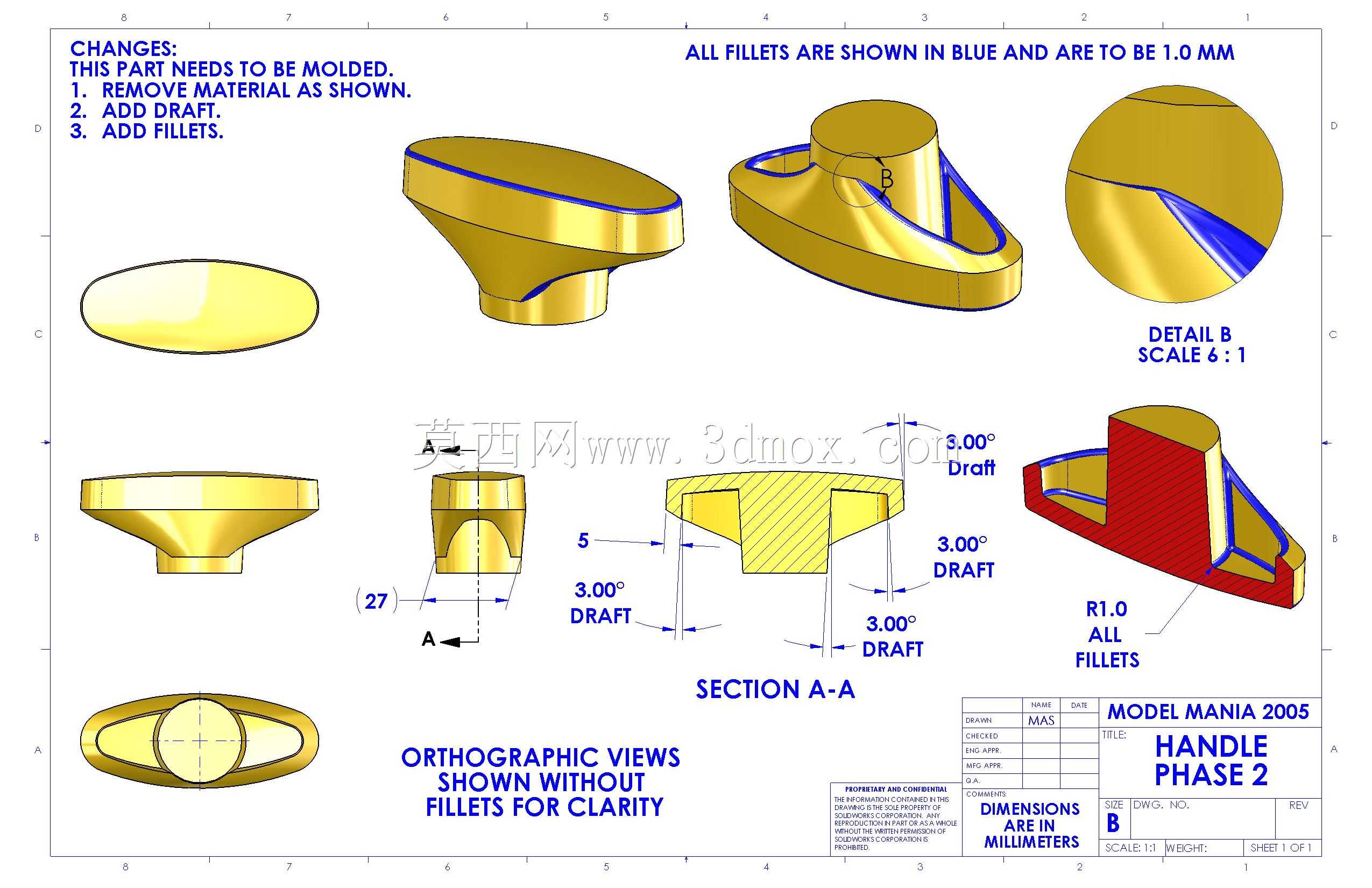

　　整个零件的曲面构建需要先绘制三个基准面的轮廓草图，分别是顶部椭圆握持面的轮廓、中部锥面的过渡轮廓、底部安装圆柱的轮廓，通过放样特征完成主体结构的生成，之后对所有的锐边进行圆角处理，保证所有外表面的顺滑度。这类零件在实际生产中如果采用金属材质，一般会选用压铸工艺一次成型，之后对外表面进行抛光或者喷塑处理，提升握持的触感与耐腐蚀性；如果采用工程塑料材质，则可以通过注塑工艺批量生产，曲面的拔模角度已经在设计中预留，不需要额外做结构调整就能满足脱模要求。在实际装配场景中，底部的圆柱安装段与设备安装孔采用H7/k6的过渡配合，装配后可以通过径向的紧定螺钉或者端面的粘接实现周向固定，保证扳动操作时手柄不会与安装轴出现相对转动。

　　零件的整体重量控制在合理区间，既不会因为过重增加操作的负担，也不会因为过薄导致结构强度不足，在承受常规的手动操作力矩时，整体变形量控制在弹性变形范围内，不会出现永久变形。曲面的曲率变化经过反复调整，握持时手指的贴合度较高，施力方向与零件的受力轴线重合度高，操作时不需要额外施加侧向的平衡力，单手就能完成精准的调节操作。
