旋钮类握持操作件结构设计方案

　　这类旋钮操作件常见于各类需要手动调节档位、锁紧定位的设备操控端，从工业控制台的调节旋钮、小型设备的锁紧把手到民用通讯终端的功能调节部件都有同类结构的应用，核心作用是为操作人员提供握持施力的受力载体，通过旋转动作传递扭矩，带动内部连接轴完成档位切换、松紧调节、位置锁定等动作，操作时需要兼顾握持的贴合度与施力的顺畅性，避免操作过程中出现打滑、硌手的问题。

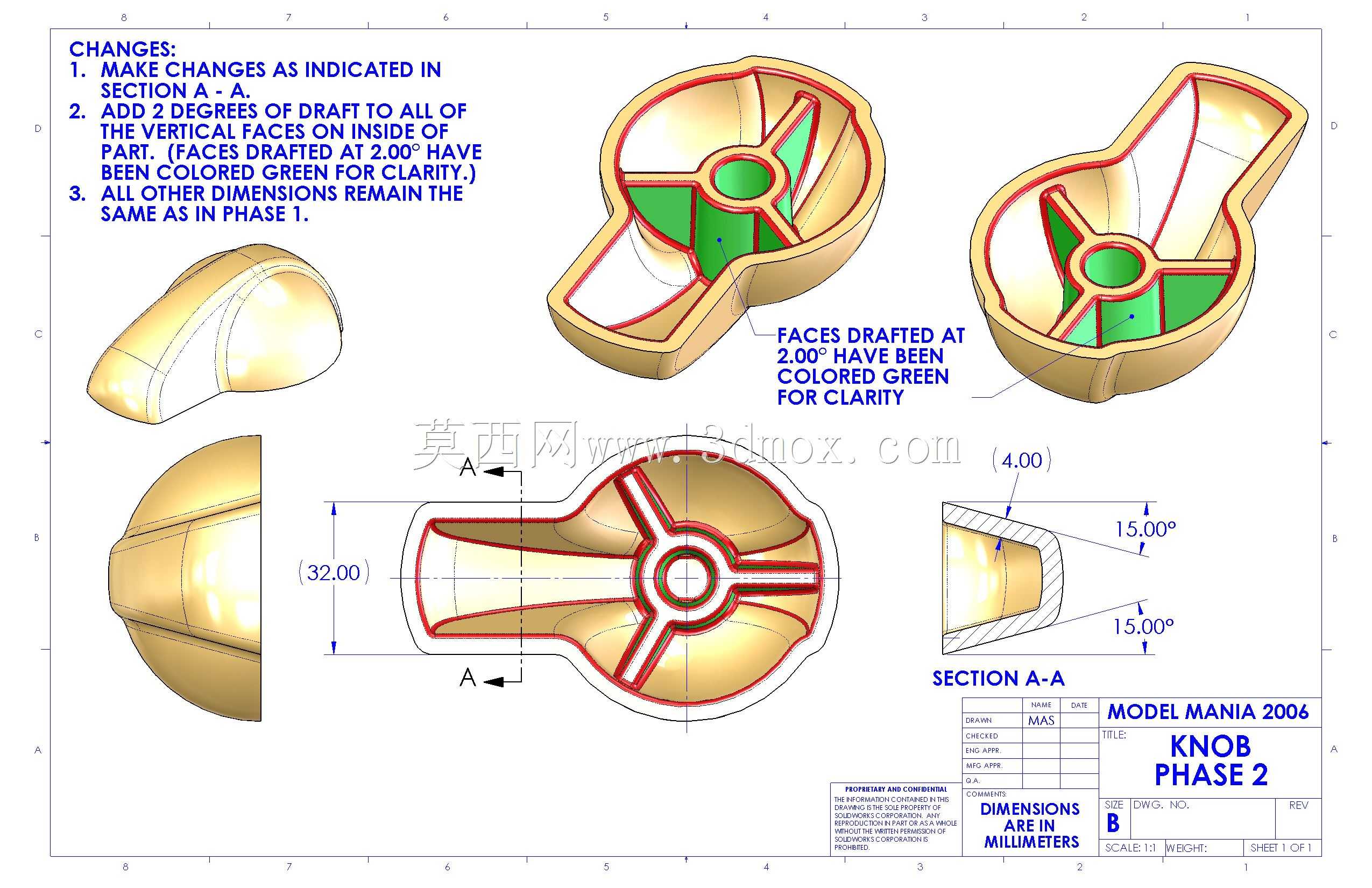

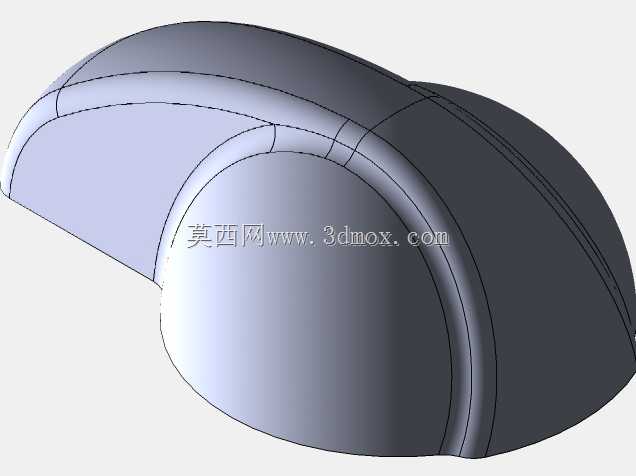

　　从结构设计逻辑来看，该部件采用一体化薄壁壳体结构，整体壁厚统一控制在4mm，既保证了壳体的结构强度，避免长期握持施力出现形变开裂，也能控制部件整体重量，减少材料消耗。所有内侧棱边都做了圆角过渡处理，红色标注的圆角统一为R1，其余外露棱边根据位置不同分别设置了R30、R32、R20等不同半径的圆角，一方面是消除注塑或机加工过程中的锐边毛刺，避免操作人员握持时被划伤，另一方面大弧度的曲面也能更好贴合手掌指腹的弧度，提升长时间操作的舒适度。

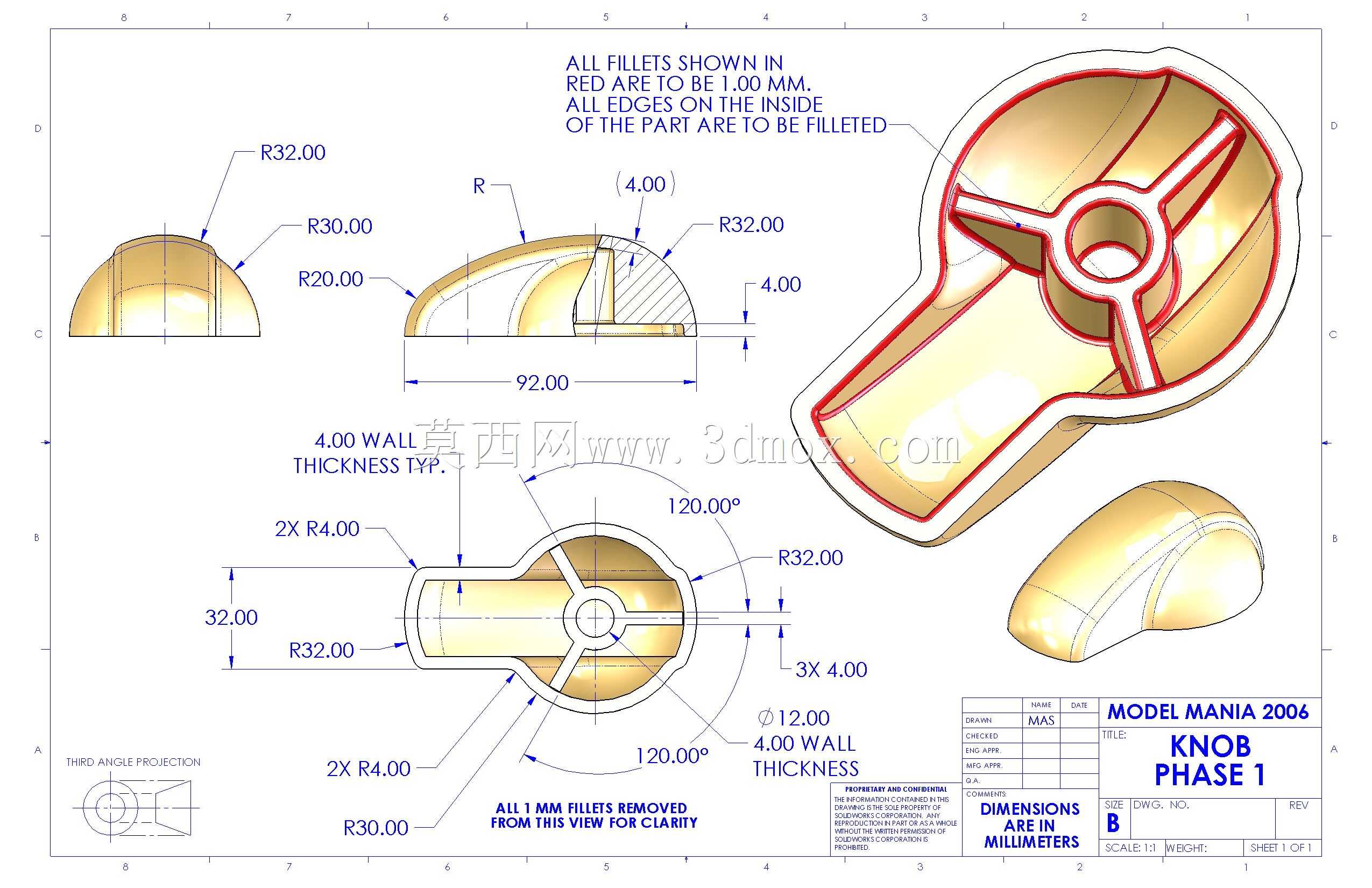

　　部件整体的安装核心是中部直径12mm的轴孔，用于和设备端的调节轴配合，轴孔周边延伸出三道径向加强筋，既可以提升轴孔位置的抗扭强度，避免频繁施加扭矩导致轴孔开裂，也能在安装时起到周向定位的作用，保证旋钮和调节轴的同步转动。从尺寸边界来看，部件总长度为92mm，握持端的球形曲面最大半径为R32，从轴孔中心到握持端的曲面过渡处设置了120度的张角，三道加强筋之间的夹角也为120度，保证周向受力均匀。握持端的球形曲面高度方向尺寸为32mm，侧面过渡位置设置了两处R4的小圆角，避免曲面和平面衔接处出现应力集中。

　　设计过程中特意移除了部分视角的1mm小圆角标注，避免尺寸标注过于杂乱影响读图，所有未单独标注的内侧棱边统一做R1圆角处理，减少加工过程中的反复核对成本。部件的外形分为球形握持端和连接柄两部分，连接柄从轴孔位置平滑过渡到球形握持端，过渡曲面采用连续的R32圆弧衔接，没有突兀的折角，既提升了外观的流畅度，也能让操作人员握持时手掌的受力均匀分布在整个接触面上，不会出现局部压强过大导致的操作疲劳。

　　在实际装配场景中，这类旋钮一般通过轴孔和设备轴过盈配合或者侧面顶丝固定，安装时只需要对准轴位推入即可完成装配，不需要额外的复杂连接件，外露的曲面没有多余的凸起或凹槽，日常清洁维护也十分方便，不会积存灰尘油污。从受力角度分析，操作人员握持球形端施加旋转扭矩时，三道径向加强筋可以将受力均匀传递到整个壳体壁面，避免应力集中在轴孔位置，4mm的均匀壁厚也能保证整个壳体的抗形变能力，即使施加较大的旋转力也不会出现壳体开裂的问题。所有外露的大圆角设计除了提升握持手感，也能在部件受到意外碰撞时，通过曲面分散冲击力，避免磕碰导致的部件破损，同时也不会因为锐边磕碰对操作人员造成伤害。
