ModelMania2008摇臂连杆结构设计

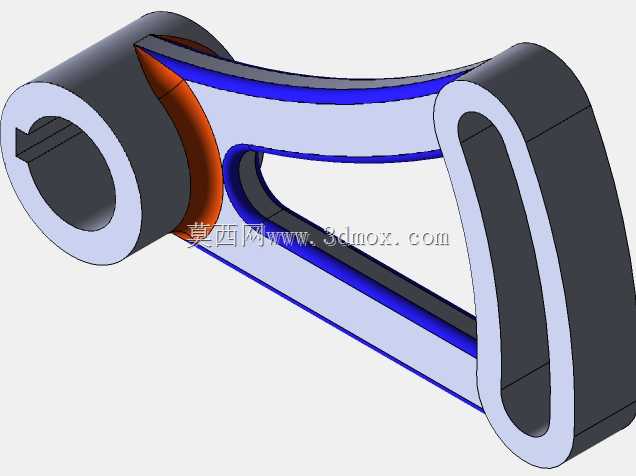

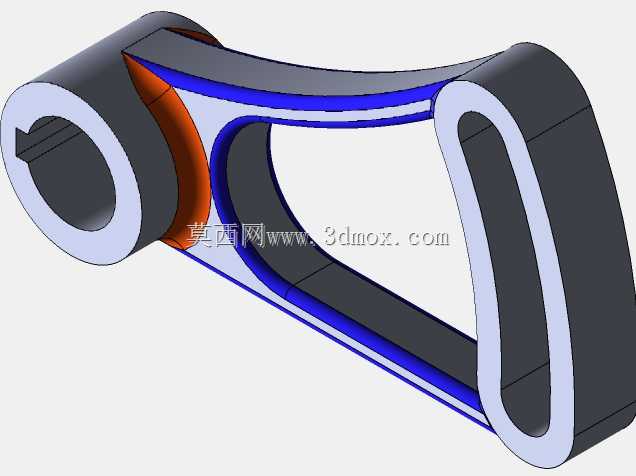

　　该零件属于典型的双铰接传动摇臂构件，在各类中小型机械传动系统中承担动力传递、运动轨迹转换的核心作用，常见于轻工自动化设备的执行端联动结构、小型内燃机的气门驱动组、专用设备的工位切换摆臂机构中，通过两端铰接孔的回转运动配合杆身的刚性支撑，将输入端的旋转力矩转化为输出端的指定角度摆动，或是将直线往复运动转化为回转动作，传动过程中可根据杆身的孔距比例实现力矩放大或是行程缩放，适配不同负载等级的传动需求。从结构设计逻辑来看，零件整体采用一体化锻造后机加工的成型思路，两端的同轴铰接孔为核心安装基准，孔内壁需满足较高的圆柱度与表面粗糙度要求，保证与配套铰接销轴的配合间隙处于合理区间，避免传动过程中出现卡滞或是旷量过大的问题；

　　孔端设计有凸起的环形加强缘，既可以增加铰接位置的接触受力面积，降低单位面积的承压载荷，也能在零件装配时为配套的轴套、挡圈提供定位基准，减少装配环节的调整工作量。杆身采用变截面的流线型过渡设计，并非等截面直杆结构，在靠近两端铰接孔的位置截面厚度逐步增加，匹配铰接位置的应力集中分布特性，杆身中部则根据受力弯矩的分布规律优化截面厚度，在保证整体刚性满足额定负载下挠度要求的前提下，尽可能去除非受力区域的多余材料，降低零件自身的转动惯量，让传动动作的响应速度更快，同时减少驱动端的动力损耗。零件上的圆角过渡经过针对性设计，不同位置的圆角半径匹配对应区域的应力水平，高应力集中的转角位置采用大半径圆角平滑过渡，

　　避免热处理以及长期交变载荷作用下出现应力开裂的问题，非关键装配区域的圆角则兼顾加工便利性，减少铣削加工过程中的刀具磨损。从安装边界来看，零件两端铰接孔的中心距为核心安装尺寸，直接决定传动过程中的摆动角度与行程范围，装配时需要保证两端铰接销轴的平行度误差处于允许公差范围内，否则会在传动过程中产生附加的侧向力矩，加剧孔壁与销轴的磨损，缩短零件的使用寿命；杆身的外轮廓尺寸需要匹配安装空间的运动包络，避免摆动过程中与周边的机架、其他传动构件发生运动干涉，设计阶段已经通过运动仿真验证了全行程范围内的安全间隙，可直接适配对应安装空间的传动场景。零件的材质选用常用的中碳结构钢，可通过调质处理获得良好的综合力学性能，

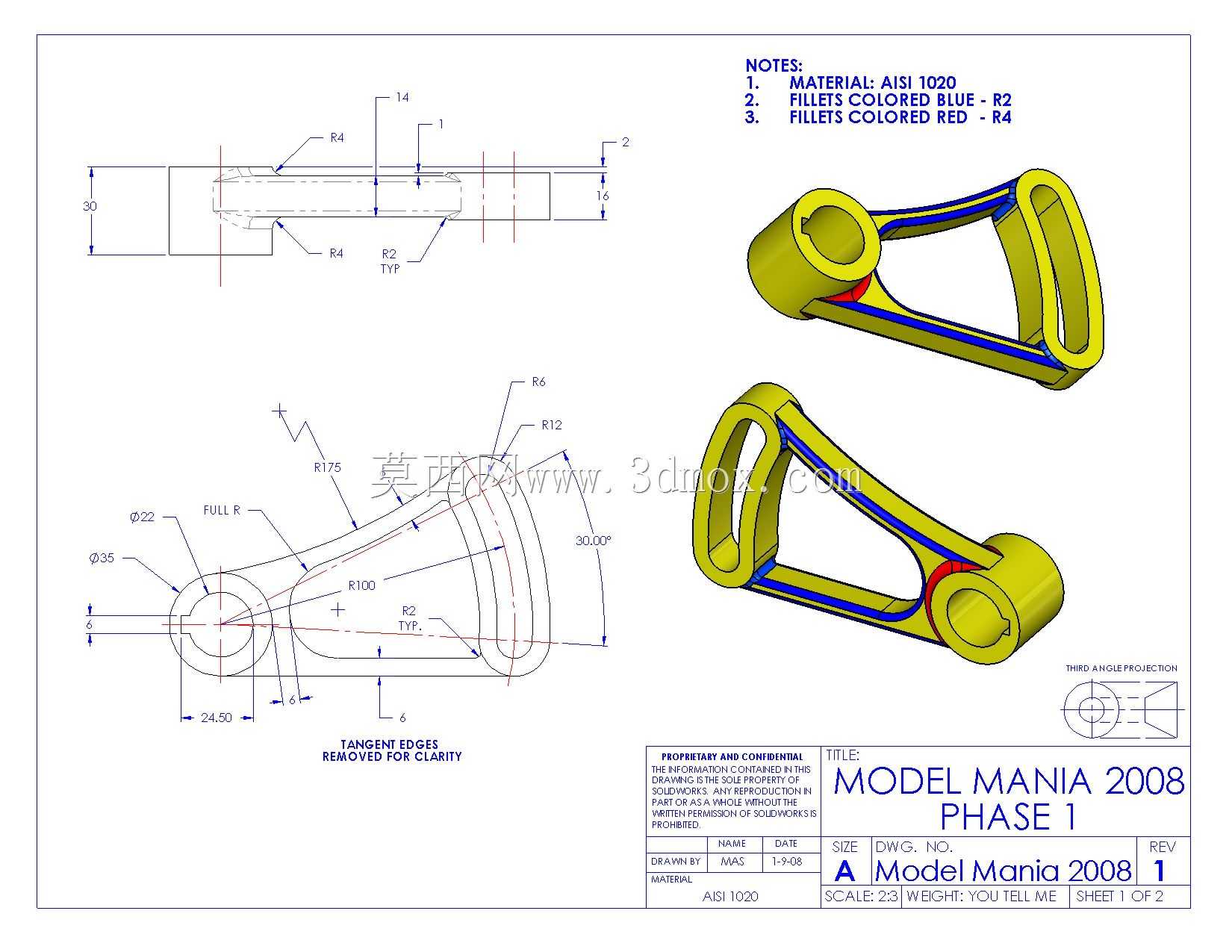

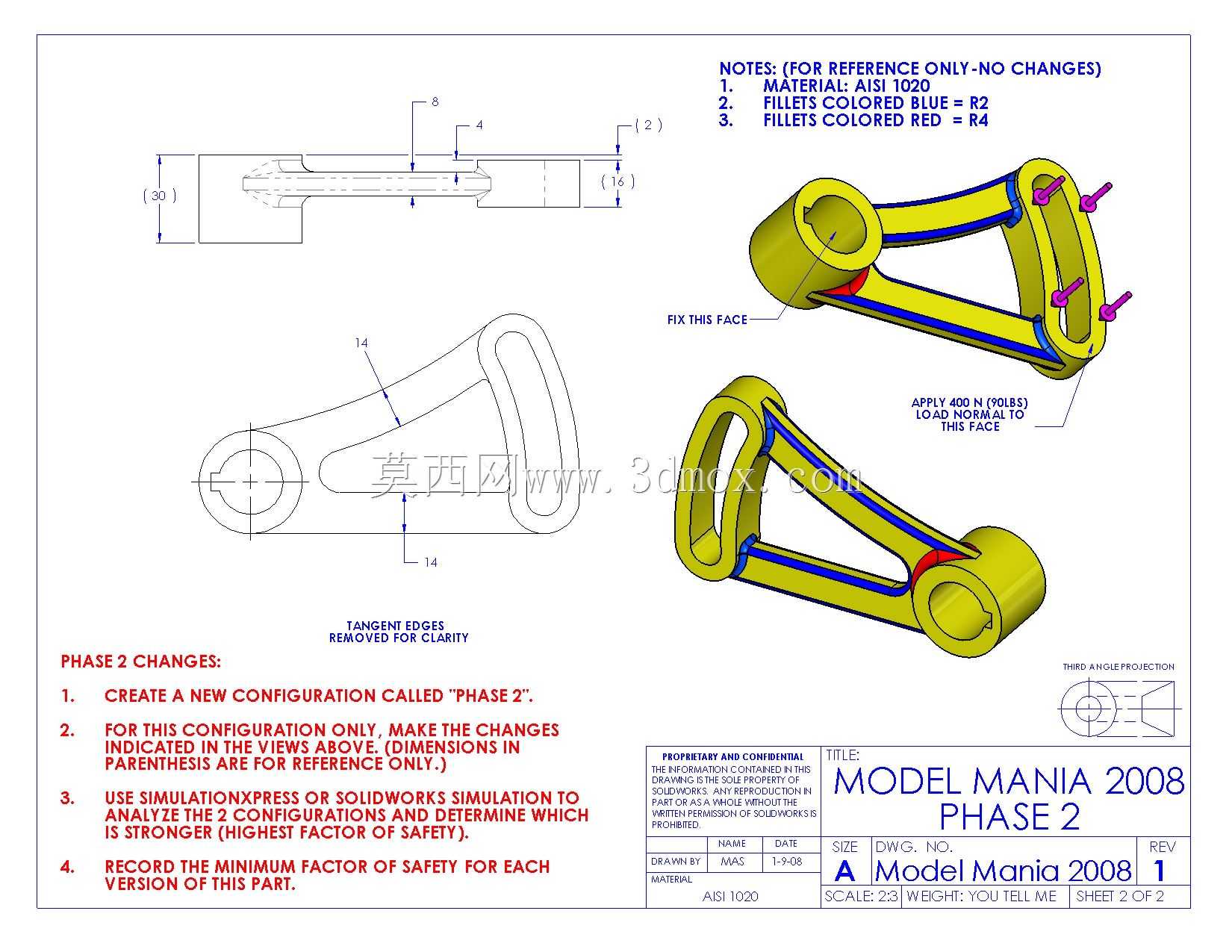

　　表面可根据使用场景进行发黑或是镀锌处理，提升防锈能力与表面耐磨性，适配不同工况下的使用需求；对于负载较大的使用场景，还可对铰接孔内壁进行高频淬火处理，进一步提升孔壁的耐磨性能，延长零件的维护更换周期。在建模过程中，所有尺寸均严格遵循工程图的公差要求，关键配合尺寸保留了公差带属性，可直接导入工程图模块生成符合加工要求的生产图纸，也可导入有限元分析软件进行受力形变校核，验证不同负载下的结构强度是否满足设计要求，为后续的结构优化或是批量生产提供准确的三维模型基础。
