摇臂类连接构件三维结构设计

　　这类摇臂构件属于机械传动系统里的常见受力连接件，在轻工机械、小型动力传输机构、自动化执行端的连杆机构中都有广泛应用，核心作用是传递往复摆动力矩，将驱动端的旋转或直线运动转化为执行端的指定角度摆动，同时承担运动过程中的交变载荷，对结构强度和形位公差有明确要求。从结构设计逻辑来看，该零件采用分叉式双端连接结构，一端为大尺寸环形安装孔，用于与固定转轴或驱动输出轴配合，孔位边缘做了R25的圆弧过渡，避免应力集中导致的疲劳断裂，孔壁预留了足够的配合面宽度，保证轴孔配合时的接触面积足够，降低单位面积承压，延长配合副的使用寿命。另一端为对称分叉的双叉耳结构，每个叉耳端部都设计了同轴的小尺寸安装孔，用于连接从动连杆或执行部件，

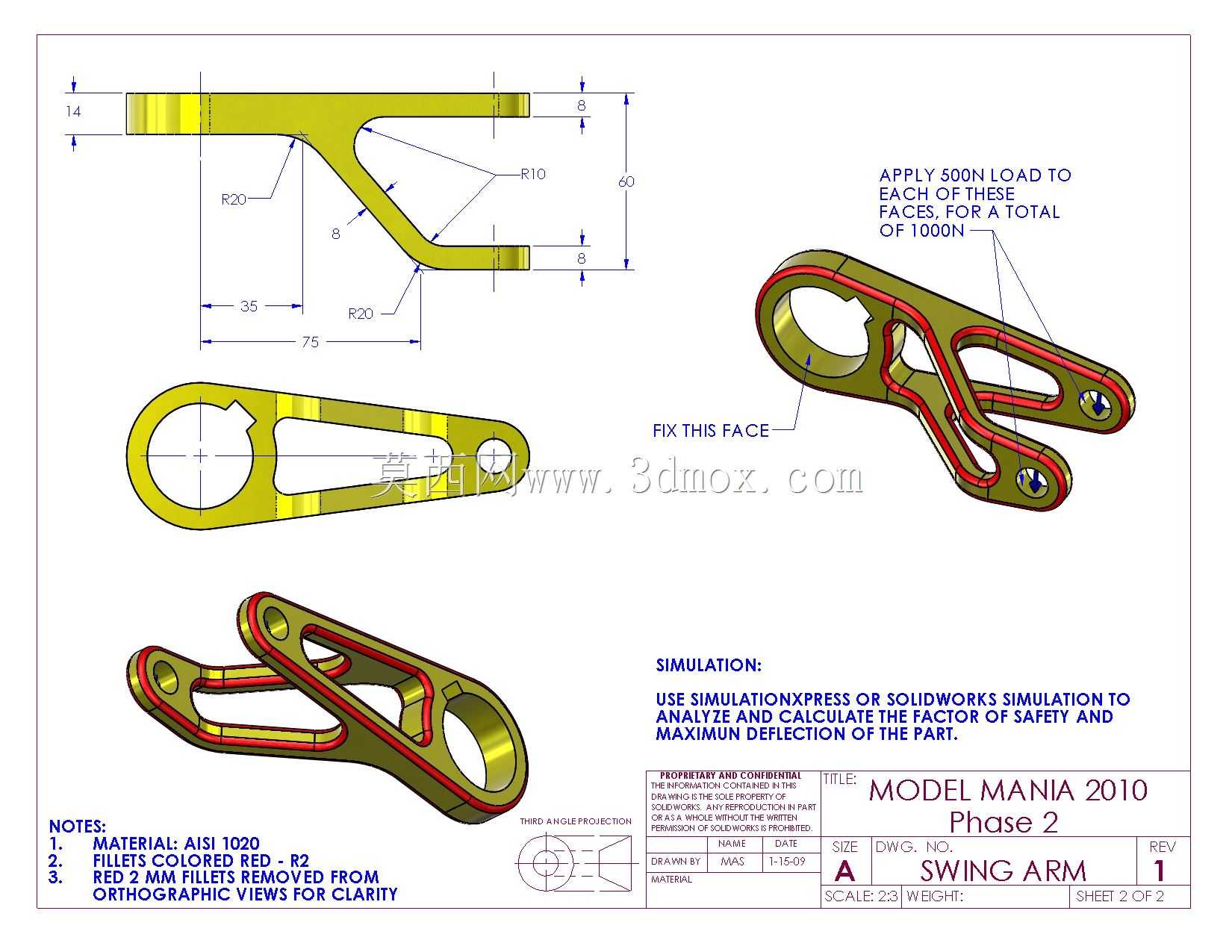

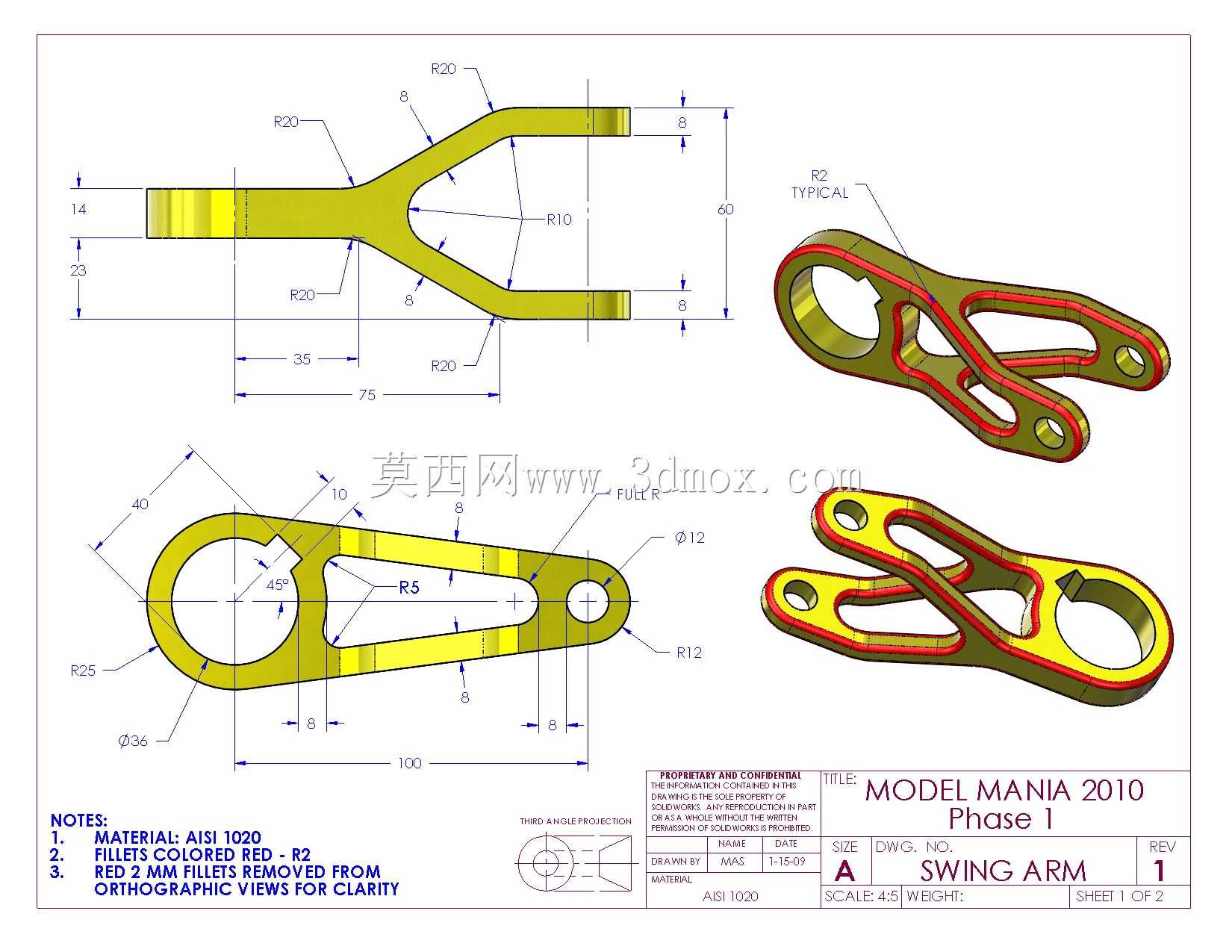

　　叉耳之间的开档尺寸经过精确计算，既保证连接部件的安装空间，又控制整体结构重量，避免运动过程中产生过大的惯性力矩。零件主体的连接臂采用变截面设计，从大孔端到叉耳端的截面厚度根据受力分布做渐变处理，受力较大的靠近大孔区域截面厚度更大，向叉耳端逐步过渡，在保证整体强度的前提下尽可能减少材料用量，降低零件自重。所有的棱边位置都做了不同半径的圆角处理，除了避免应力集中之外，也能消除加工过程中的锐边，防止装配时划伤操作人员或配合零件。从尺寸边界来看，零件整体长度方向的最大尺寸为100mm，大孔端的外圆直径为36mm，叉耳端的两个安装孔中心距为75mm，叉耳的端部宽度为6mm，零件整体厚度方向的尺寸统一，适合采用板材铣削或者精锻工艺加工，

　　材料选用AISI1020低碳钢，这类材料具备良好的韧性和切削加工性能，经过表面渗碳处理后可以获得足够的表面硬度，提升耐磨性能，满足频繁摆动的工况使用需求。在安装适配性上，大孔端的Φ12配合尺寸和叉耳端的Φ12安装孔都采用基孔制公差设计，可以和标准直径的销轴直接配合，不需要额外做定制加工，降低装配和维护成本。零件上的所有圆弧过渡尺寸都经过受力仿真验证，R10、R20等不同位置的圆角半径匹配对应位置的应力水平，在交变载荷工况下不会出现应力集中导致的裂纹萌生。从实际使用场景来看，这类摇臂可以用在小型包装机械的送料机构上，配合凸轮机构完成间歇式的送料摆动动作，也可以用在自动化设备的门禁开合机构、小型农机的操纵连杆机构、

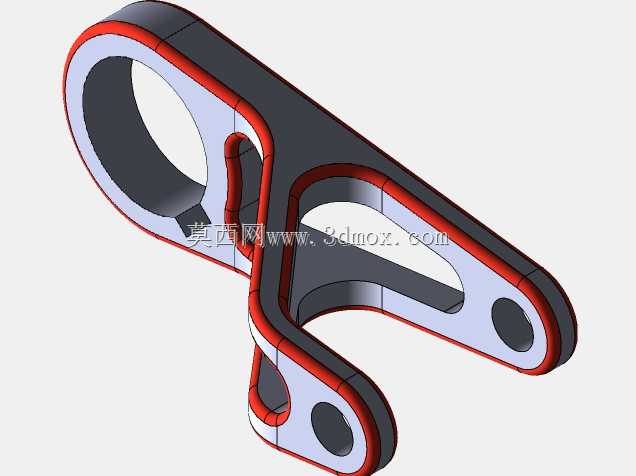

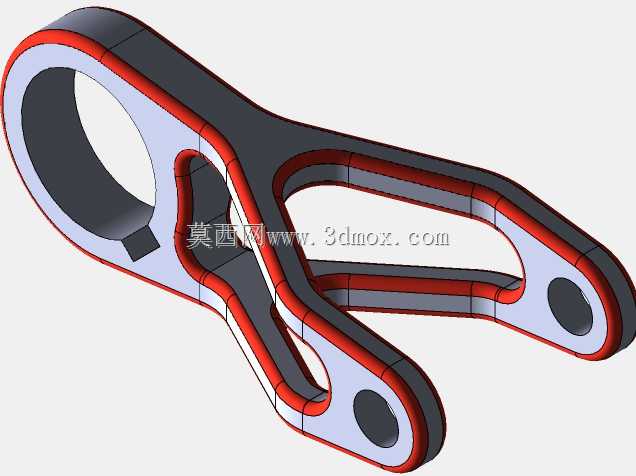

　　自行车的变速传动机构等场景，只要是需要小角度往复摆动传递动力的位置，这类结构的摇臂都能适配。设计过程中需要重点关注两个安装孔的平行度公差，以及孔位中心距的尺寸精度，如果平行度超差，装配后会出现运动卡滞，磨损加剧的问题；中心距尺寸偏差过大则会导致机构运动轨迹偏离设计值，出现定位不准或者运动干涉的情况。另外零件的平面度也需要控制在合理范围内，避免安装后出现偏载，导致销轴受力不均产生弯曲变形。从建模逻辑来看，这类零件适合采用多草图放样结合特征切除的方式完成建模，先绘制主体的轮廓草图，确定整体的外形边界和孔位位置，再通过拉伸生成主体结构，之后对各个棱边做圆角处理，最后添加安装孔的特征，建模过程中需要注意各个圆角的先后顺序，避免出现特征生成失败的情况，同时要保证所有尺寸和工程图的标注完全一致，方便后续出工程图指导生产加工。
