可调式重型管钳结构三维设计

　　在民用给排水施工、工业管道运维、消防管路布设、油气输送管线检修等场景中，管钳是管路作业人员随身配备的核心夹持类手动工具，其核心作用是通过咬合结构卡紧不同管径的金属或硬质塑料管材，提供足够的夹持扭矩，完成管材的旋接、拆卸、紧固等操作，相比普通活动扳手，管钳的齿形咬合结构能在圆形管材表面形成更稳定的摩擦力，不会出现打滑脱力的问题，尤其适合带压管路检修、狭小空间管路拆装等对工具可靠性要求高的作业场景。

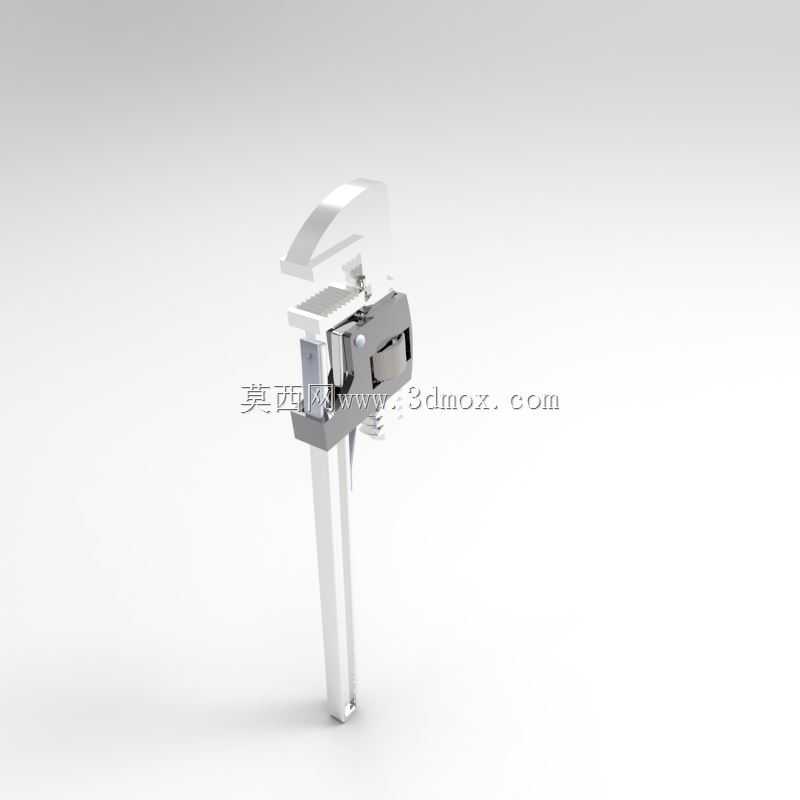

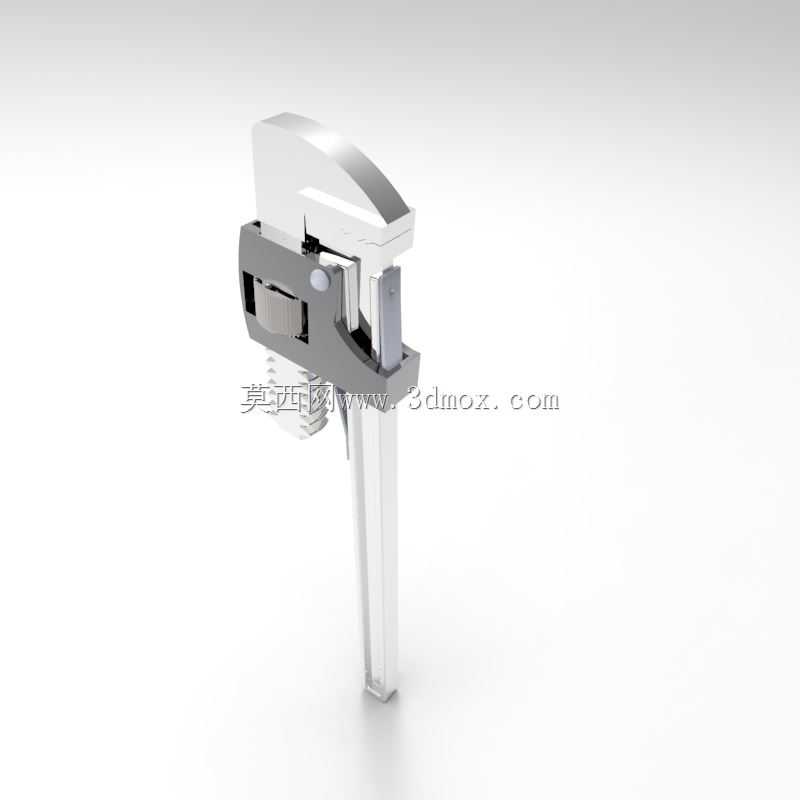

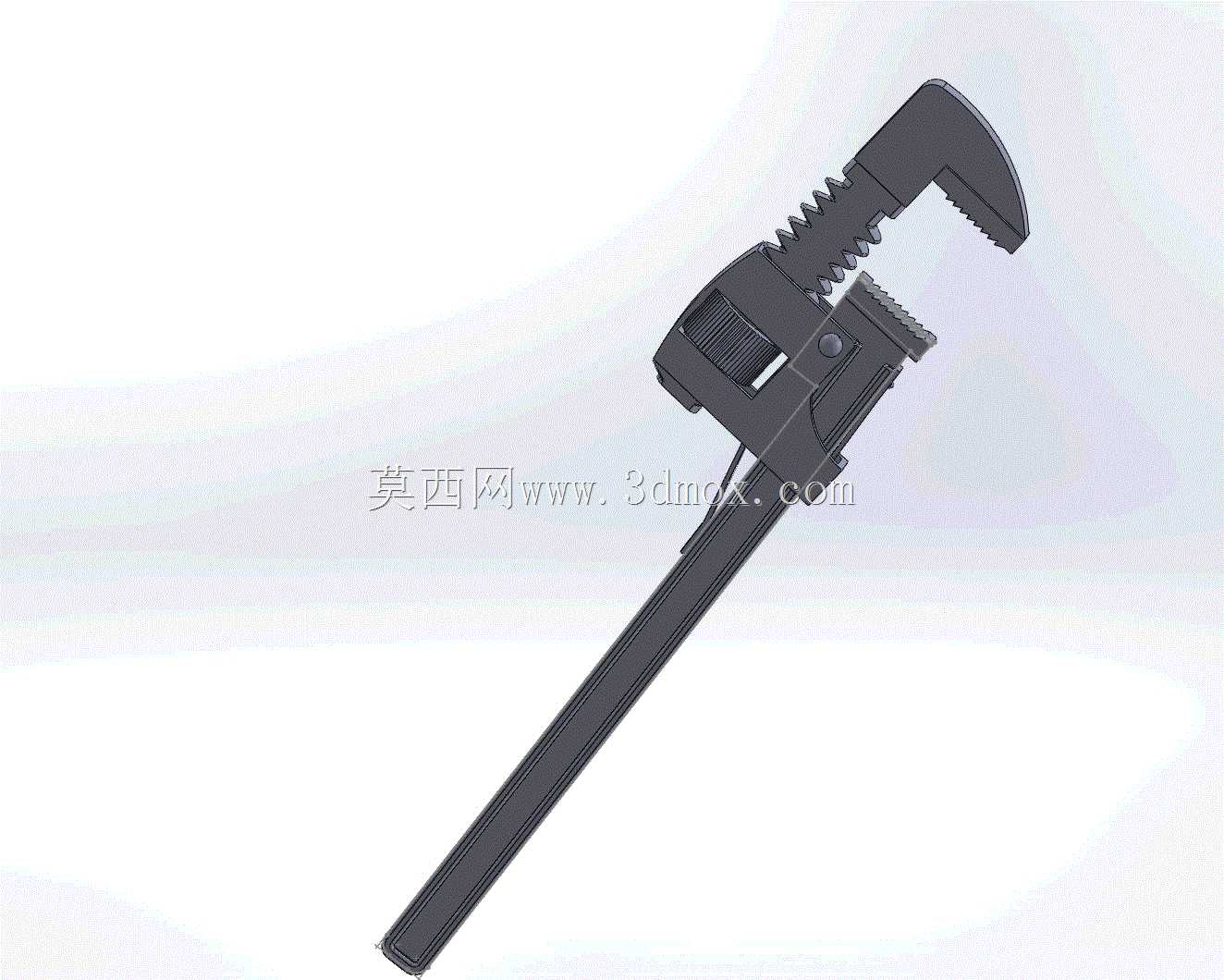

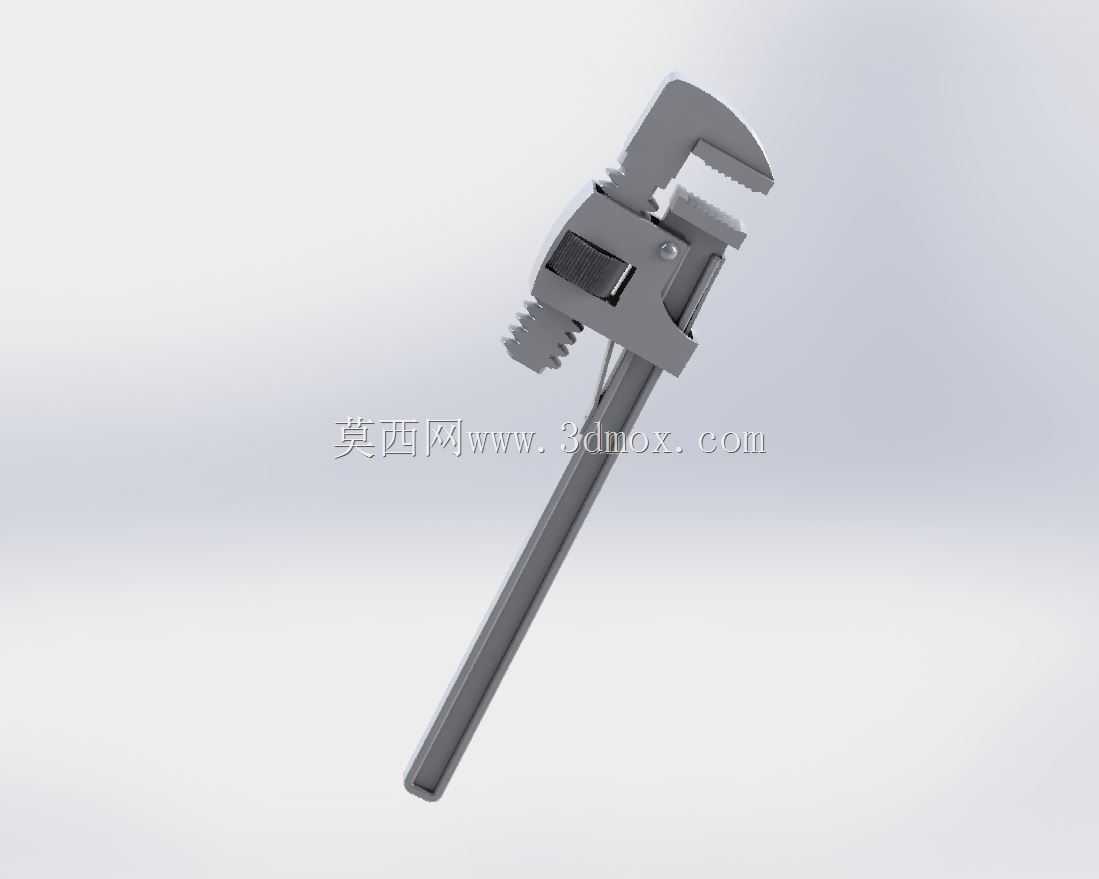

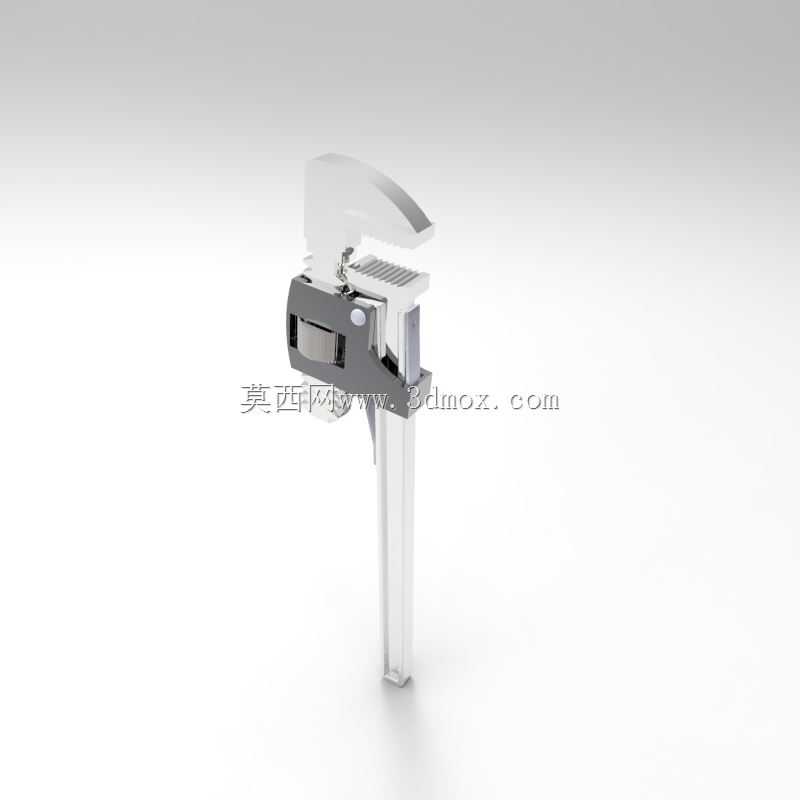

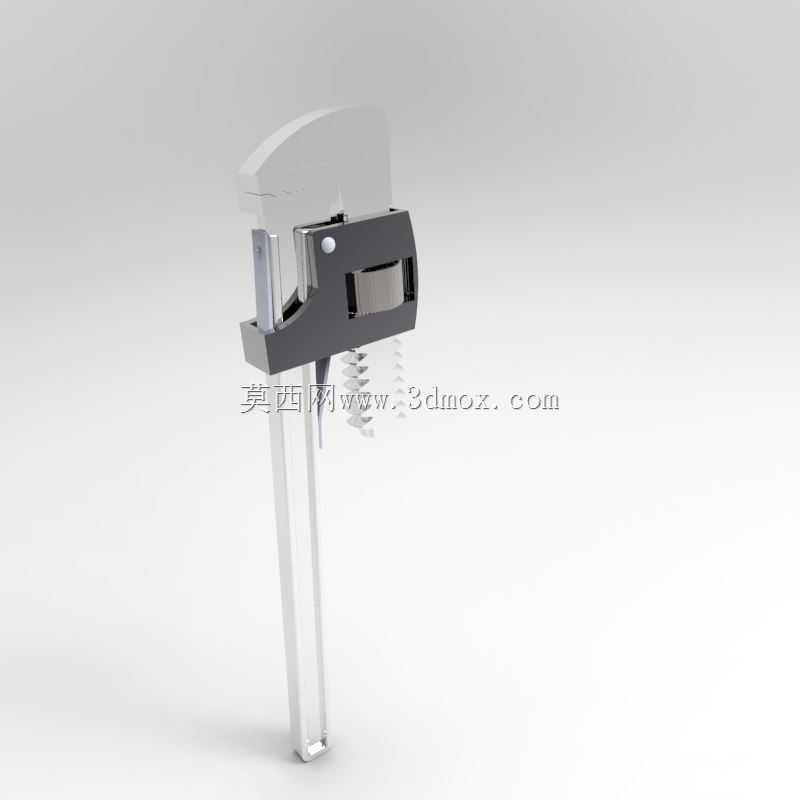

　　这款管钳的整体结构采用长柄杠杆式设计，核心功能部件分为固定钳头、活动钳颚、调节齿条、钳身手柄、复位弹簧几个部分，设计过程中首先针对不同管径的夹持需求做了参数匹配，活动钳颚与钳身之间通过齿条啮合结构实现开口尺寸的连续调节，调节行程覆盖常规DN15到DN50的常用管材外径，调节时只需按压钳头位置的解锁拨片，即可推动活动钳颚沿钳身的导轨槽滑动，松开拨片后齿条自动卡合锁止，不会在施力过程中出现钳口松脱的情况。钳口的咬合齿采用斜向交错排布设计，齿尖做了微小的倒棱处理，既保证咬合时能嵌入管材表面的氧化层或防腐层形成足够静摩擦力，又不会过度啃伤管材外壁，避免后续管路连接位置出现应力集中或密封失效的问题。

　　从结构设计的细节来看，固定钳头与长手柄采用一体化锻造的结构思路，建模时在钳头与手柄的过渡位置做了大圆弧过渡处理，避免应力集中导致的钳头断裂问题，这个位置是管钳施力时的应力集中区，常规使用中如果用加力杆延长手柄，该位置承受的弯曲应力会达到普通握持施力的3-5倍，所以过渡区的截面厚度比手柄中段厚15%左右，同时在齿条安装槽的位置做了局部加厚，保证频繁调节活动钳颚时不会出现导轨槽磨损变形。活动钳颚的背部设计有与调节齿条匹配的齿形结构，与钳身的齿条槽配合间隙控制在0.1mm以内，既保证滑动调节的顺畅性，又不会因为间隙过大导致夹持时钳口歪斜，出现咬偏管材的问题。钳头位置的解锁拨片采用翘板式结构，内置的复位弹簧采用圆柱压缩弹簧，安装在钳头的预留沉孔内，按压拨片时弹簧压缩，活动钳颚可自由滑动，松开后弹簧顶紧拨片，将齿条卡入锁止位置，弹簧的预紧力经过匹配，既不会因为预紧力过大导致调节时拨片按压费力，也不会因为预紧力过小导致施力时齿条自动脱开。

　　手柄部分的外形采用符合人体工学的变截面设计，靠近钳头的位置截面为矩形，保证足够的弯曲强度，握持段的截面做了圆弧收窄，表面设计有细微的防滑纹理，建模时预留了包覆橡胶防滑套的安装厚度，手柄末端做了挂孔设计，方便作业时将管钳挂在工具腰带上，也便于现场收纳。从安装边界尺寸来看，这款管钳的整体长度适配常规手动施力的力矩需求，钳头最大开口状态下的整体宽度不会超过常规工具包的收纳尺寸，在狭小的管道井、吊顶内管路位置作业时，钳头的厚度控制在合理范围，能伸入相邻管材的间隙中完成卡持操作，不会因为钳头过厚无法贴近作业面。

　　建模过程中对各个活动部件的运动干涉做了全程校验，活动钳颚从最小开口到最大开口的全行程中，与固定钳头、调节拨片、钳身导轨之间都没有运动干涉，齿条的啮合齿形经过参数化匹配，每个齿的啮合接触面积达到80%以上，保证大扭矩施力时齿面不会出现崩齿问题。钳口的咬合面做了高频淬火区域的结构预留，对应位置的模型厚度均匀，方便后续加工时做局部热处理提升齿面硬度，同时钳身主体部分保留足够的韧性，避免整体淬火导致的钳身脆断问题。在实际使用场景中，这款管钳不仅可以用于圆形管材的夹持，也可以用于大规格六角螺母、异型管件的临时夹持，调节结构的可靠性保证了不同作业场景下的适配性，长柄的杠杆比经过优化，普通成年男性单手施力即可产生足够的紧固扭矩，对于锈蚀的旧管路拆卸，也可以通过合理施力完成拆卸，不会轻易出现钳体变形或损坏的问题。
