带滚花防滑结构的阀门操作手柄套

　　现场管路巡检时，手动截止阀、球阀的操作端如果直接做成光面圆柱，运维人员戴劳保手套旋拧很容易打滑，尤其是沾了油污、冷凝水或者车间粉尘之后，启闭力矩传不上去，紧急关断时还可能脱手磕碰。这个手柄套就是套在阀杆操作端外面的握持执行件，核心作用是把人手的转动力矩可靠传递给阀杆，同时通过外圈的防滑结构增大摩擦，哪怕戴厚手套、手上带水带油，也能稳稳施力。

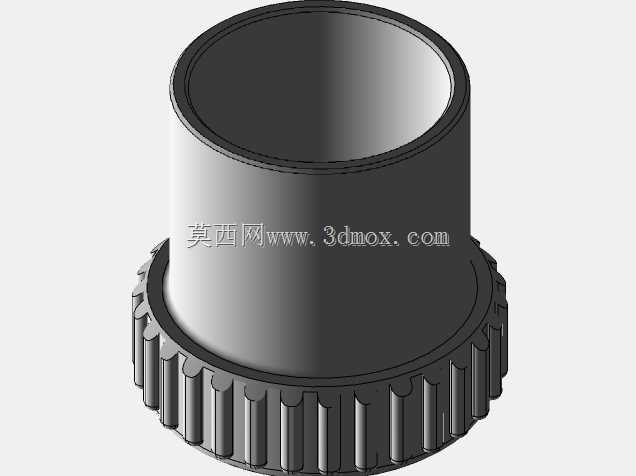

　　从结构上看，整件是中空套筒形态，内孔用来和阀杆或者阀芯操作端配合，内壁可以加工成对应扁位、键槽或者过盈配合面，装配后和阀杆同步转动，不会出现套子转了、阀杆没动的空转问题。套筒上段是光滑圆柱面，下段整圈做了轴向直齿滚花，齿形沿周向均匀排布，齿顶高出外圆基准面，齿槽留出足够容污空间——现场使用时哪怕齿缝里卡了少量泥沙、油污，手指或者手套压上去依然能卡在齿槽里，不会像光面件那样一蹭就滑。滚花段的轴向高度占整体近一半，刚好对应人手握持时手掌的接触范围，施力时整个掌面都能压在防滑齿上，不是只靠指尖发力，长时间操作也不容易磨手。

　　尺寸边界上，套筒的内孔直径要和配套阀杆的外径匹配，配合公差选H7/k6这类过渡配合，既保证装配后不松旷，也方便压装或者紧定螺钉固定；外圆的滚花齿顶圆直径比上段光滑圆柱略大一点，既留出防滑齿的凸起量，也不会因为外径过大导致旁边的管路、阀体安装座发生干涉。套筒的总高度要适配阀门的操作空间：如果是安装在密集管排里的小型球阀，手柄套高度不能太高，避免相邻阀门之间挨太近，操作一个的时候蹭到旁边的阀件；如果是地沟里、设备夹层里的阀门，操作空间狭窄，手柄套的外径也不能过大，要保证手伸进去之后能完整握住滚花段，不会被周围管壁卡手。

　　设计思路上，这件没有做复杂的异形手柄，而是采用套筒式结构，首先是加工工艺性好：棒料下料之后，车内孔、车外圆，滚花工序一次走刀就能完成周向防滑齿，不需要铣削复杂曲面，批量加工时成本低、一致性好；其次是受力合理，手动阀门启闭时，力矩是沿套筒圆周切线方向施加的，整圈均匀分布的直齿每个齿都能承受切向摩擦力，不会出现局部应力集中，长期使用齿形也不容易崩裂。套筒上端做了略厚的端口翻边，一方面增强端口的刚性，压装到阀杆上的时候端口不会被压变形，另一方面也能避免握持时手从套筒上端滑出去，操作时的限位感更明确。

　　实际应用场景里，这类手柄套广泛用在给排水管路、化工输送管线、暖通空调水系统、小型气动回路的手动阀门上：给排水系统里的闸阀、球阀平时操作频率不高，但一旦需要检修关断，往往时隔很久，阀杆处可能有轻微锈滞，需要较大的启动力矩，滚花防滑结构就能保证运维人员用上力；化工车间的阀门周边容易溅到介质、油污，光面手柄沾油之后摩擦力骤降，带滚花的结构哪怕表面有油膜，齿槽的机械咬合作用依然能提供足够阻力；暖通水系统的阀门大多在管井、吊顶内，操作时姿势别扭，往往只能斜着伸手拧，防滑手柄套能避免施力时打滑，不用反复调整手势。

　　建模的时候要重点注意几个配合细节：一是内孔和阀杆的配合段长度要足够，不能只靠很短的一段接触面传力，否则大扭矩下容易出现配合面打滑、啃伤阀杆的问题，配合段长度至少要达到内孔直径的1.2倍以上，保证力矩传递的接触面积；二是滚花齿的尺寸要符合标准，齿距不能太密也不能太疏，齿距太密的话齿槽太浅，容不下污垢，防滑效果下降，齿距太疏的话齿与齿之间间隔太大，手套卡不进去，握持时会有硌手感，一般这类中小尺寸手柄套的滚花模数选0.5到0.8之间，兼顾防滑和握持舒适度；三是套筒下端和阀体端面之间要留出少量间隙，不能完全贴死，避免阀门转动时手柄套下端面和阀体发生摩擦，长期磨损产生金属碎屑掉落到管路里，间隙控制在1到2毫米即可，既不干涉转动，也不会有太大的轴向窜动。

　　另外，套筒的内壁可以根据装配方式做不同结构：如果是采用紧定螺钉固定，就在侧壁对应阀杆扁位的位置加工螺纹孔，拧入紧定螺钉之后顶在阀杆上，完全杜绝周向转动和轴向窜动；如果是采用粘接或者过盈压装，内壁就加工成光滑圆柱，压装时涂适量厌氧胶，装配后牢固度足够，适合小型轻载阀门。整件的壁厚设计要兼顾强度和轻量化，上段光滑部位的壁厚不用过大，满足刚性即可，滚花段因为齿形本身向外凸起，基体壁厚可以和上段保持一致，不会额外增加太多重量，操作时不会因为手柄套太重导致阀杆长期受偏载，影响阀门的密封寿命。

　　在管路装配的干涉检查环节，把这个手柄套装到阀门模型上之后，要模拟阀门全开、全关两个极限位置，确认滚花段的外圆在转动全程都不会和旁边的管道、支架、保温层发生碰撞，尤其是密集排布的阀组，两个相邻阀门的手柄套之间要留出至少手指能伸入的间隙，保证操作其中一个的时候不会被另一个手柄挡住。如果是带保温层的管路，还要把保温层的厚度算进干涉边界里，避免保温施工之后手柄套被保温材料裹住，后续操作时没法握持。
