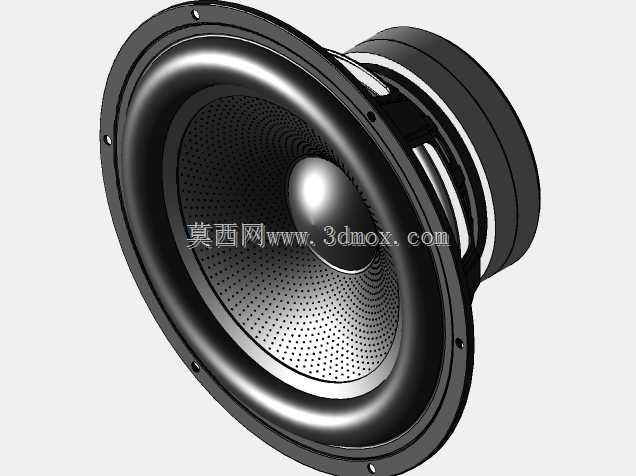

Wavecor SW215WA02低音扬声器结构设计

　　在专业音响、家用HiFi系统、车载音频升级以及商用扩声场景中，低音单元的性能直接决定了整套系统的低频下潜深度、动态余量与失真控制水平，这款8英寸规格的低音扬声器，正是针对中低频段重放需求开发的核心换能部件。从结构设计逻辑来看，该单元采用了对称式磁路架构，T铁与华司的加工公差控制在微米级，配合加厚的导磁下板，能够有效降低磁隙内的磁场不均匀度，减少大信号输入下的奇次谐波失真，弹波与悬边的顺性匹配经过多轮调校，既保证了长冲程运动下的定心精度，又能将分割振动的起始频率推高人耳敏感频段之外，避免中低频段出现明显的峰谷。振膜采用了带阻尼涂层的复合纤维材质，表面的压纹结构并非装饰性设计，而是通过局部刚度的差异化分布，

　　打散振膜做活塞运动时的驻波反射，让振膜在有效工作频段内保持整体 pistonic 运动状态，中心的相位锥采用铝合金材质一体车削成型，除了优化高频段的扩散角度之外，还能在音圈长时间大功率工作时起到辅助散热的作用，将音圈产生的热量通过热传导快速扩散到磁路组件中，提升单元的功率承载能力。盆架采用高强度冷轧钢板冲压成型，关键受力位置做了翻边加强处理，六个均匀分布的安装孔位严格遵循行业通用的8英寸单元安装孔距标准，安装沉台的深度经过精确计算，确保单元安装到箱体面板后，振膜平面与箱体表面的相对位置符合声学设计要求，不会因安装偏差导致声短路或者衍射异常。磁路部分采用了双短路环设计，能够有效抵消音圈运动时产生的反电动势带来的调制失真，

　　让低频的瞬态响应更加干脆利落，不会出现拖尾浑浊的听感，接线端子采用了大电流规格的镀金插接件，既可以适配普通插片接线，也能满足发烧友焊接升级线材的需求，端子与盆架之间设置了绝缘隔层，避免出现信号接地异常的问题。在实际选型应用中，该单元适合制作密闭容积15-20升的密闭式音箱，或者25-30升的倒相式音箱，倒相管的调谐频率建议设置在32Hz左右，能够获得平直的低频响应曲线，下潜深度可以覆盖到30Hz以下的频段，满足家庭影院主声道、HiFi书架箱或者车载低音改装的使用需求。建模过程中需要特别注意各部件的配合公差，音圈与磁隙的单边间隙控制在0.3mm左右，弹波的内外径固定位置要与盆架、音圈骨架的贴合面完全对齐，

　　悬边的压合深度要保证在额定冲程运动时不会出现拉扯或者脱胶的风险，所有的圆角过渡位置都要保留原设计的曲率，避免应力集中导致部件在长时间振动下出现疲劳损坏。从安装边界来看，单元的总深度需要在箱体设计时预留足够的空间，磁钢部分的外径要避开箱体内部的加强筋或者接线柱位置，安装时建议采用厚度2mm以上的橡胶减震垫，减少单元工作时的振动传递到箱体面板上，避免产生不必要的箱音。
