穹顶金属屋面分片钣金结构

　　该结构面向大跨度穹顶建筑的金属围护系统建模，核心是把连续球面屋盖拆解为可加工、可运输、可现场装配的钣金分片。实际工程中，穹顶屋面常见于展馆、天文馆、宗教建筑、圆形厂房入口以及景观构筑物，其表面曲率沿环向和径向连续变化，若按整体曲面处理，板材无法直接下料，也难以在现场通过人工弯折贴合。模型将屋面沿经线方向切分，形成若干扇形或近似梯形的板片；每一片在展开后对应一块金属薄板，边缘预留搭接、咬合或螺栓连接区域。

　　从受力与构造角度看，穹顶屋面主要承担风荷载、雪荷载、自重以及温度变形。金属薄板本身不承担主要结构荷载，真正的球面刚度通常由下部钢网壳、桁架或檩条体系提供，因此屋面板分片设计的重点不是单纯追求几何外观，而是保证每块板能够可靠固定在支承构件上，并在板缝处形成防水、排水和适应变形的构造。曲面顶部区域曲率较大，板片宽度应适当收窄，否则平板弯折后会出现明显褶皱或边角悬空；靠近穹脚下缘，曲率趋于平缓，板片可适当加宽，以减少接缝数量和现场工作量。

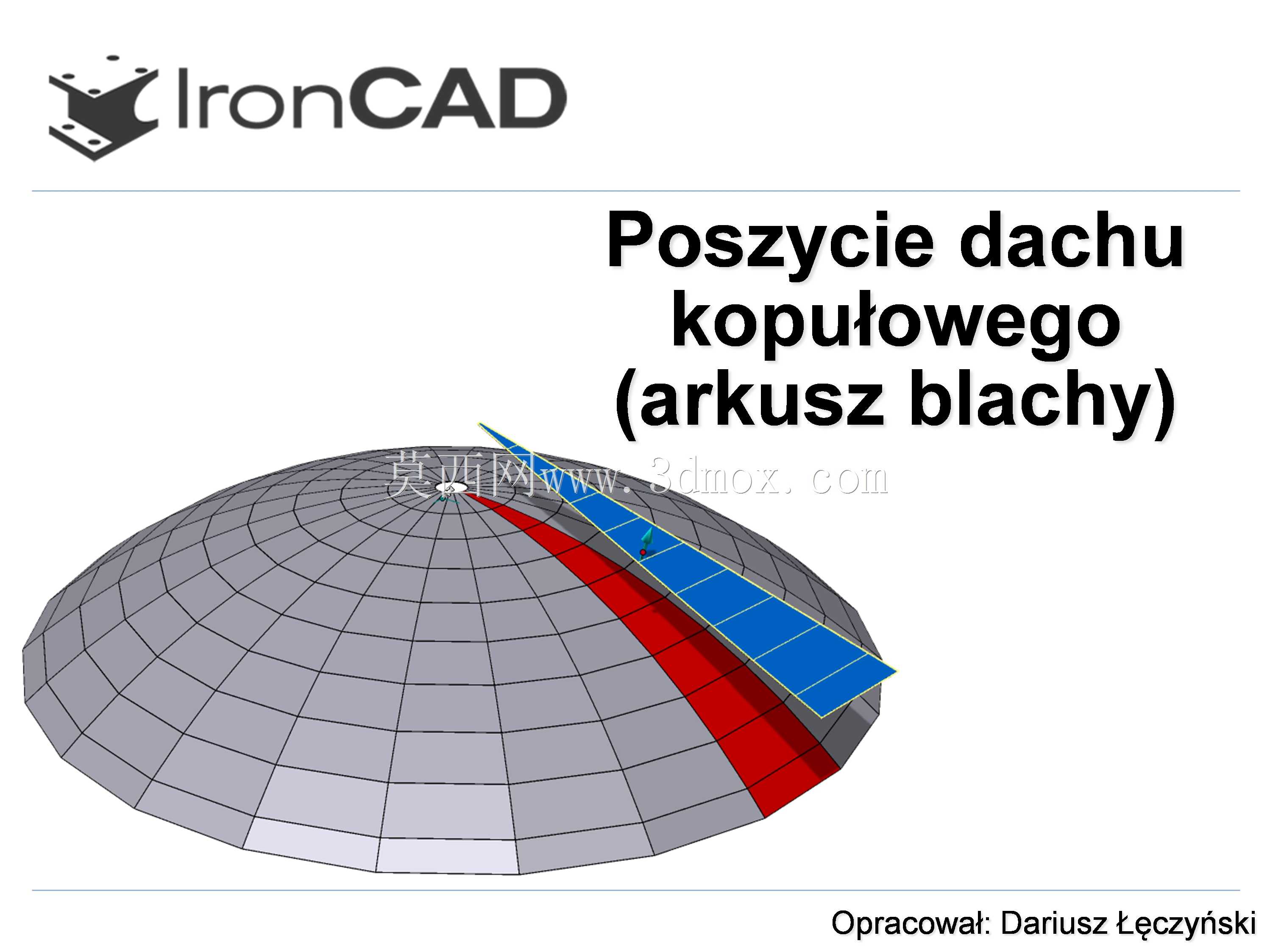

　　建模时先建立穹顶基准球面，再根据建筑轴线确定分片数量和分缝位置。径向缝通常从穹顶附近向环向展开，缝与缝之间保持规则夹角，使屋面板呈放射状布置；环向缝则根据板长、运输限制和檩条间距设置，避免单片板材过长导致吊装困难。图中不同颜色的板片可用于区分安装批次、材料分区或构造层次，也便于检查相邻板片之间的搭接方向。屋面排水应顺着曲面坡度组织，板缝构造需避免逆水搭接；在多风区域，迎风侧边缘还应考虑加强固定，防止薄板在风吸作用下产生振动或掀边。

　　外形尺寸方面，穹顶直径、矢高和球面半径决定了板片展开形状。直径越大，单片板对应的弧长和环向宽度越需要控制；矢高较小时，屋面接近浅球壳，排水坡度在边缘区域可能不足，板缝防水要求更高；矢高较大时，顶部施工空间狭窄，板片尺寸和吊装路径都要提前校核。安装边界主要包括穹顶环梁、顶部收口环、径向檩条、环向檩条以及天沟或封边构件。屋面板下缘需要与环梁或天沟可靠连接，顶部则应收口到帽顶、采光顶或避雷设施基座，不能让自由边暴露在风雨中。

　　钣金展开是该类模型的关键环节。每块曲面板在三维中看似连续，但落到薄板加工时，必须生成可切割的平面轮廓，并标注折弯线、卷弧方向、搭接边和孔位。对于双曲率明显的区域，单纯卷板难以完全贴合球面，通常需要通过压弧、分段折弯或正交方向微弯实现近似成型；模型中分片越细，单板变形越容易控制，但接缝、紧固件和密封工序也会增加。设计时需要在建筑外观、板材规格、加工能力和安装效率之间取平衡。

　　在三维协作中，该模型可用于屋面板排版、材料用量统计、碰撞检查和施工顺序模拟。结构专业可据此核对檩条与板缝的相对位置，幕墙或围护专业可检查收口节点，加工单位则能从分片几何中提取展开轮廓。若后续需要深化，还应补充板厚、肋边形式、固定座间距、保温防水层次以及顶部和边缘节点，使几何模型进一步转化为可指导制造与安装的围护系统方案。
