斜交三通过渡汇流管道结构

　　该结构属于管道系统中的斜交三通过渡件，核心作用是在两条近似正交布置的流道之间完成介质汇合、分流或方向转换。与常规正三通不同，模型采用斜向主管与横向贯穿管相交的形式，斜管端口为圆形开口，横向管两端保留圆柱接口，交汇处通过多块三角形或梯形过渡面进行封闭和加强。这种布置常见于除尘风管、粉体输送管路、通风系统、轻型物料抽吸管路以及空间受限的设备内部连接段。

　　从实际用途看，横向圆柱管可作为直通流道，斜向圆管则作为支管接入或引出流路。介质在横向管内流动时，可通过斜管完成旁路抽取、补风、排料或汇入。斜交角度使支管流向与主管流向之间形成较平缓的转折，相较垂直插接三通，能够降低局部涡流强度，减少颗粒物料在拐角处沉积的概率。对于含尘气体、短纤维、碎料、颗粒或低黏度流体，导流过渡区的连续性直接影响压损和磨损分布。

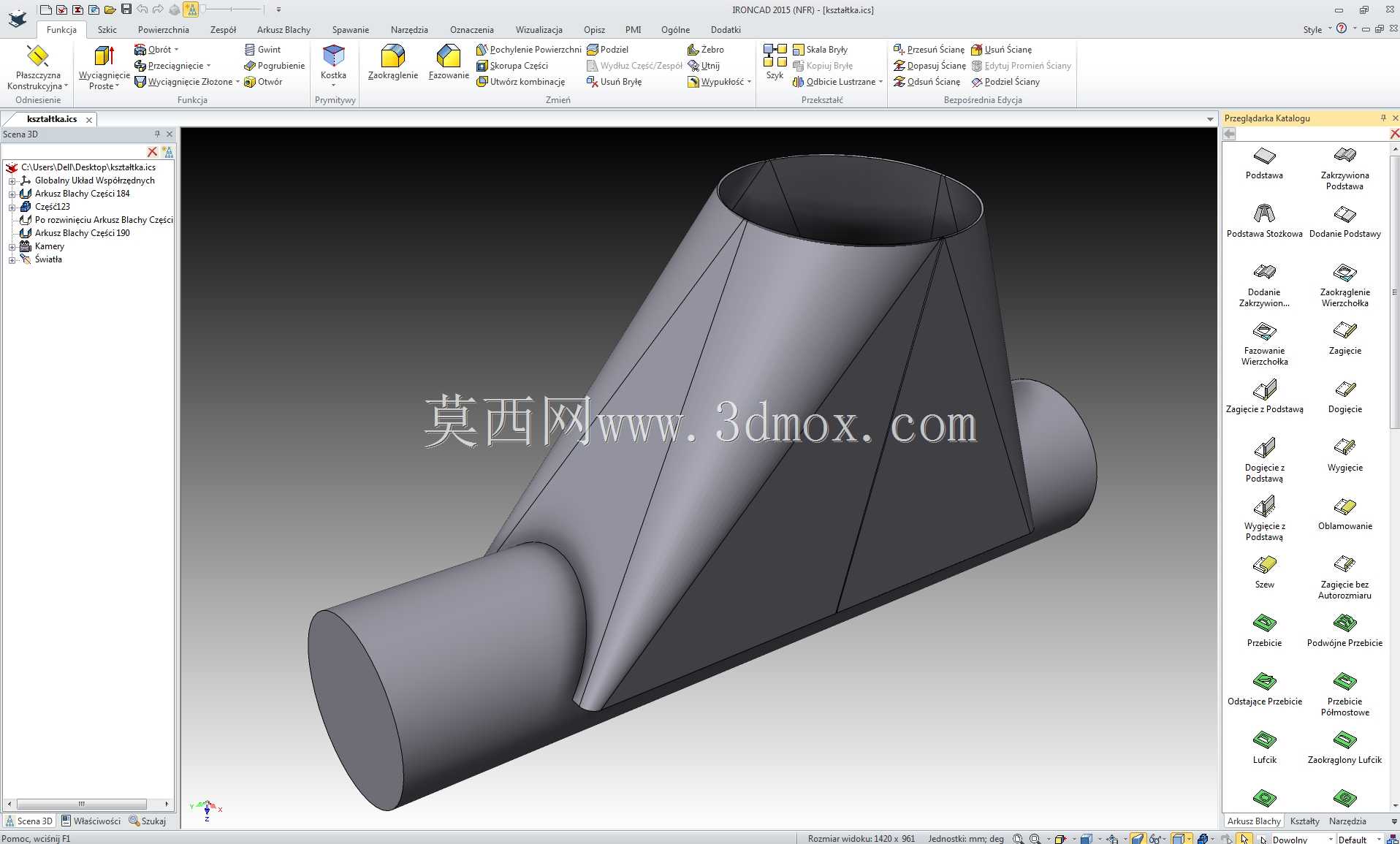

　　模型的外形由三段圆柱边界和交汇处的过渡曲面组成。横向管轴线与斜管轴线不在同一垂直插接关系中，而是形成空间斜交；斜管上端保持完整圆形截面，下端并未简单采用布尔交线，而是通过展开式过渡壁面与横管外壁贴合。交汇区域两侧可见明显的折面加强形态，这类形态在钣金放样件中较常见：先根据相贯线确定各板件边界，再将三角形板料卷制或折弯后焊接，形成封闭的分叉壳体。若采用铸造或增材制造，则可将折面优化为连续曲面，以进一步降低应力集中。

　　设计思路上，该件重点不在复杂装配，而在相贯边界、壁厚连续性和接口定位。三个端口均需与外部圆管对接，因此端口直径、轴线夹角、端面垂直度和接口长度构成主要安装边界。横向管两端应保持同轴，便于串入主管路；斜管端面则需要根据相邻管路方向确定切口角度，避免安装后出现附加偏载。交汇腹部的过渡面承担壳体密封和刚度增强作用，若用于负压吸尘系统，该区域还要承受外部大气压引起的局部屈曲风险，板厚和焊缝布置需结合管径、真空度及支撑跨距校核。

　　在工程建模时，应先建立三条端口中心线，明确横向主管与斜支管的轴线交点及夹角，再以端口直径生成圆柱实体或薄壁特征。交汇处不能只依赖简单合并，需要检查内壁相贯线是否顺畅，尤其是斜管底板与横管顶面相接处，若存在尖角或零厚度面，后续展开、数控切割和焊接都会出现问题。对于钣金制造，应将过渡区域拆分为可展开板件，保留焊接余量和坡口位置；对于机加工或铸造方案，则需在交汇内侧设置圆角，使流道断面变化更连续。

　　安装方面，该三通通常布置在管路方向改变且需要预留检修空间的位置。横向两端可通过卡箍、法兰或焊接方式与直管连接，斜管端则接向上级设备、集料器、风机或旁路阀。外形包络需重点核对斜管最高点与横向管外壁之间的距离，以及斜管投影是否与支架、电缆桥架、检修通道发生干涉。由于斜向支管会产生附加弯矩，支撑点不宜远离交汇核心区；在大管径或高振动工况下，应在横管下方设置托架，并在斜管背侧增加拉杆或抱箍，以降低焊缝疲劳。

　　从流道功能看，过渡壁面并非单纯装饰，而是将斜管圆形截面逐渐引导至横管圆柱表面，使分叉处的开口边界具有明确的封闭关系。若用于气力输送，斜管角度不宜过陡或过平：过陡会使物料冲击横管底部，过平则容易造成物料滞留。模型呈现的斜置方式适合在有限高度内完成支管接入，同时让交汇壳体获得较大的包络面积。结构设计人员在选型或改型时，可在此基础上调整端口直径、支管倾角、过渡面圆角和壁厚，以适配不同流量、物料特性和安装空间。
