BMG双驱动挤出机塑料机身结构

　　这套结构围绕桌面级熔融沉积设备的耗材推送环节展开，核心对象是BMG双驱动挤出机的塑料机身及配套送料传动部分。实际装机时，它通常布置在打印头运动轴附近，既可以作为近程挤出单元直接固定在热端上方，也能够通过送料管延伸布置，用于远程供料场景。近程安装时，挤出机与加热块、喉管、喷嘴之间的路径较短，耗材回退响应直接，适合柔性耗材和高分辨率打印；远程布置时，机身可固定在机架静止区域，以减轻运动轴负载，但需要在管路曲率、送料阻力和回退量之间做更细致的匹配。

　　双驱动设计的重点在于两组啮合送料齿轮共同夹持耗材。与单齿轮抵紧结构相比，双侧咬合能够增加耗材与齿面之间的接触面积，降低单点压痕过深的风险。推送PLA、ABS、PETG等常规刚性耗材时，齿轮提供稳定的线性进给；处理TPU、TPE等柔性材料时，双齿轮约束可以减少耗材在通道内弯曲、堆皱或失步的概率。结构中还保留了弹簧压紧调节位置，通过侧方旋钮和弹簧组件改变压臂对耗材的夹持力。工程调试时，夹持力并非越大越好：压力不足会出现齿轮咬痕浅、送料打滑；压力过大则可能把耗材压成扁形，造成喉管入口堵塞或齿轮槽内嵌屑。

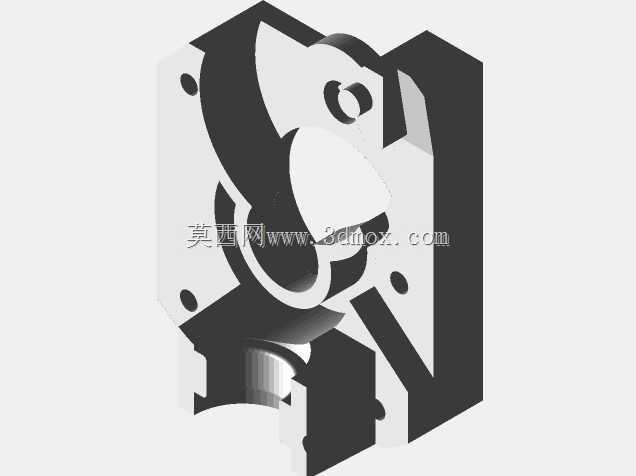

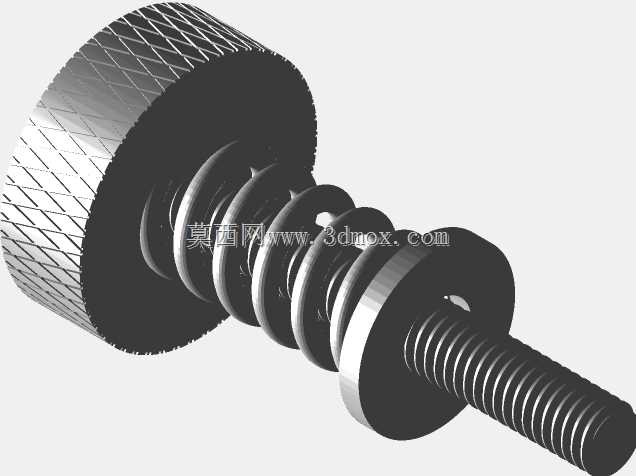

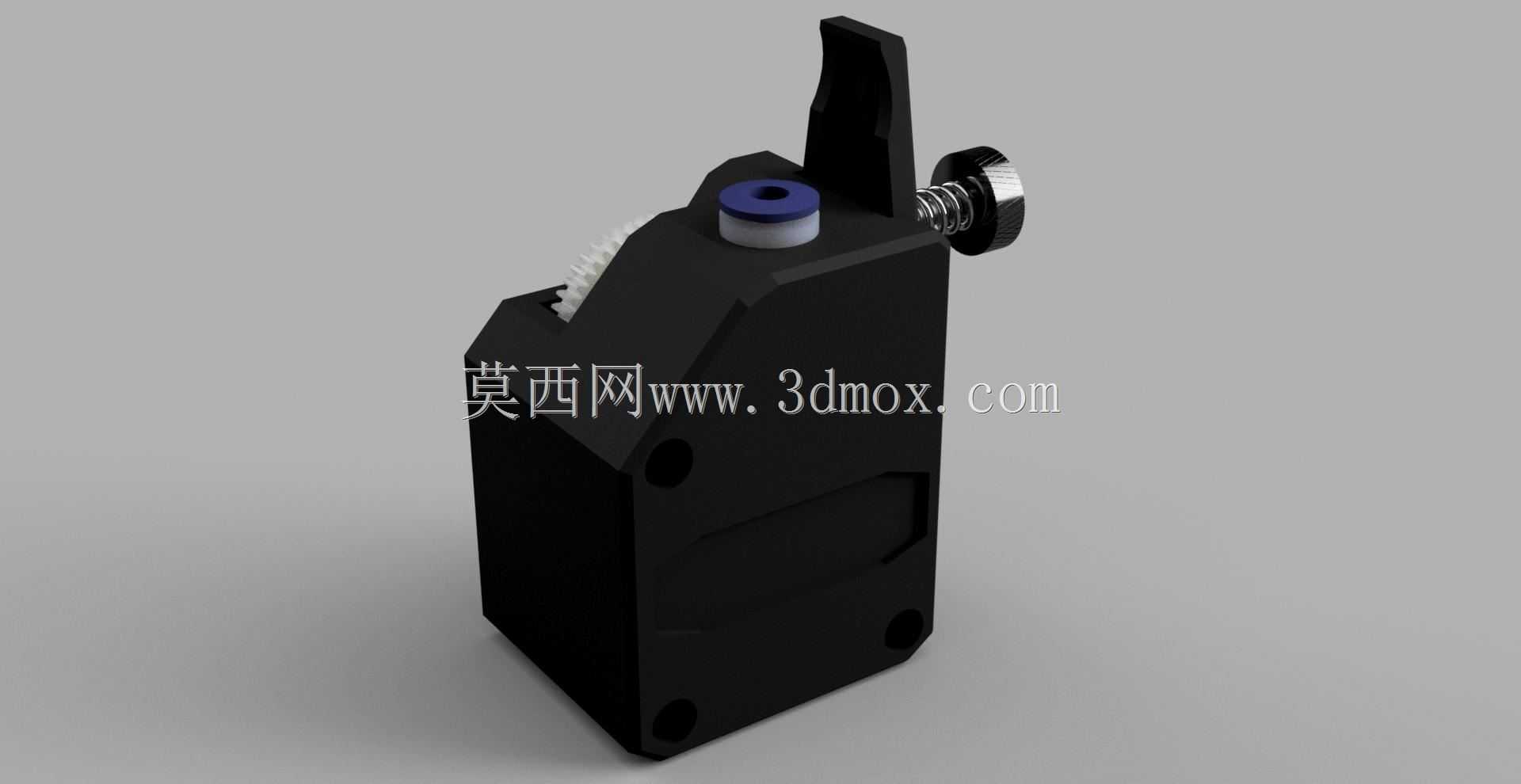

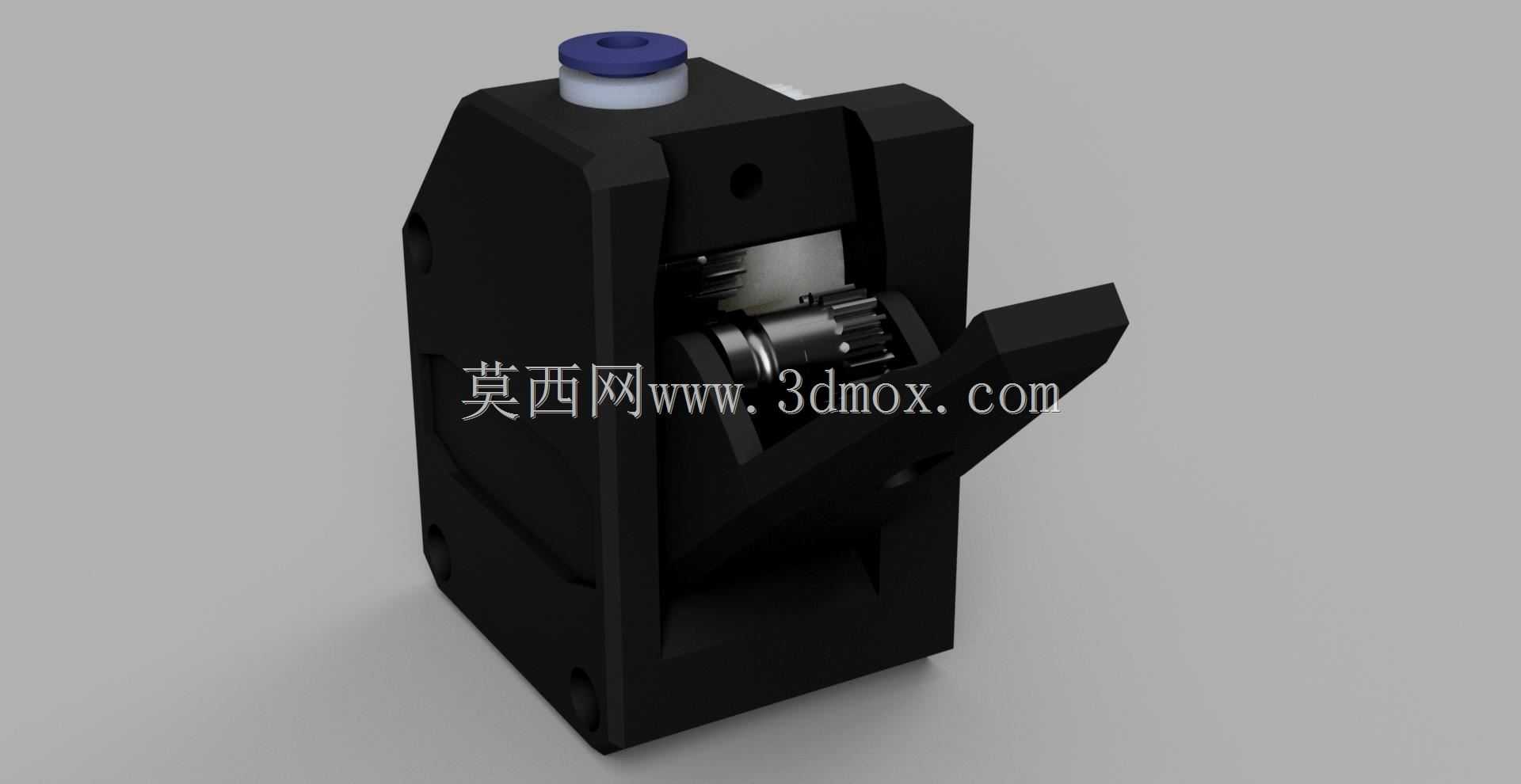

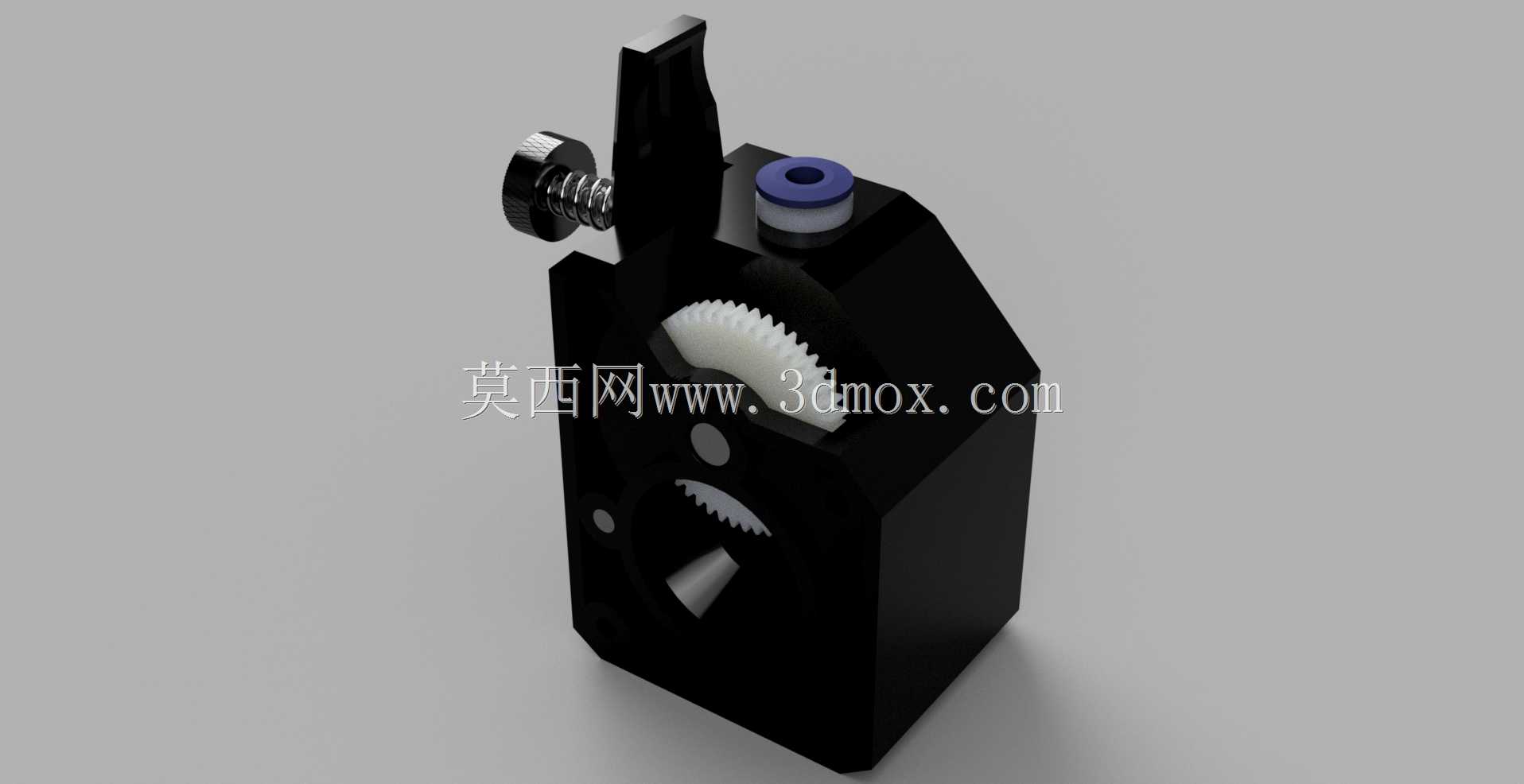

　　塑料机身是整个挤出机的承载基础，外形采用紧凑块状布局，内部容纳齿轮、压臂、转轴、耗材通道和紧固件位置。模型中可以看到机身侧面的加强轮廓、底部安装孔位以及顶部耗材导入区域。顶部蓝白环形件对应耗材入口导向结构，其作用是把1.75mm耗材平顺引入齿轮咬合区，避免丝材在入口处偏摆。侧方金属旋钮与弹簧组成张紧调节机构，旋钮旋转后改变压臂预紧量，弹簧则提供持续而有限的压紧力，使耗材直径存在轻微公差时仍能保持接触。

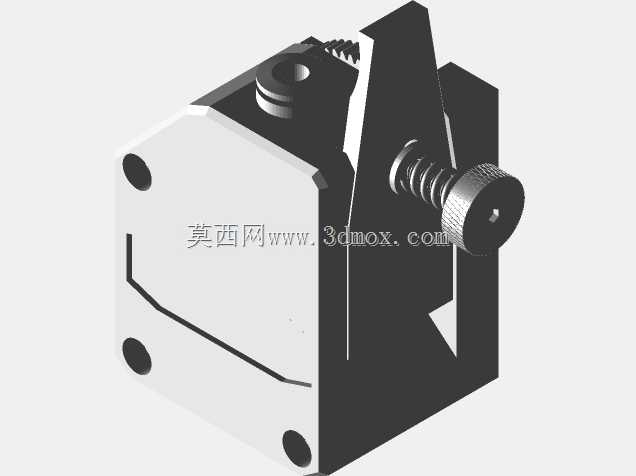

　　从安装边界看，该挤出机主体呈竖向长方体趋势，上部有压臂抬起结构，侧部突出调节旋钮，底部需要预留与热端或安装支架连接的空间。布局时不能只按机身外包络取空间，还要考虑压臂开启、手指操作旋钮、耗材插入以及齿轮维护所需的活动范围。若将其装入钣金或铝型材框架，应在侧面留出旋钮旋转空间，在上方保留耗材管接头和丝材走线空间，在下方核对喉管中心与喷嘴中心的相对位置。多喷头或狭小龙门结构中，还需检查挤出机突出部分与机架、线束、风管、光轴之间的干涉。

　　结构建模时，塑料壳体的壁厚、孔位和筋位需要围绕受力路径处理。送料反力主要由齿轮轴、压臂转轴和紧固件传递到机身，轴孔周围若壁厚不足，长期受载后容易产生扩孔或裂纹。模型中壳体侧面的凹凸造型并不只是外观特征，也可理解为局部加强和减重区域；底部孔位应与实际支架孔距一致，装配面需要保持平整，以免锁紧后机身扭曲，导致齿轮啮合间隙变化。对于需要二次加工或自制样机的场景，塑料件可采用注塑、CNC加工或高强度打印件验证，但齿轮轴孔、弹簧定位面和耗材通道同轴度应重点控制。

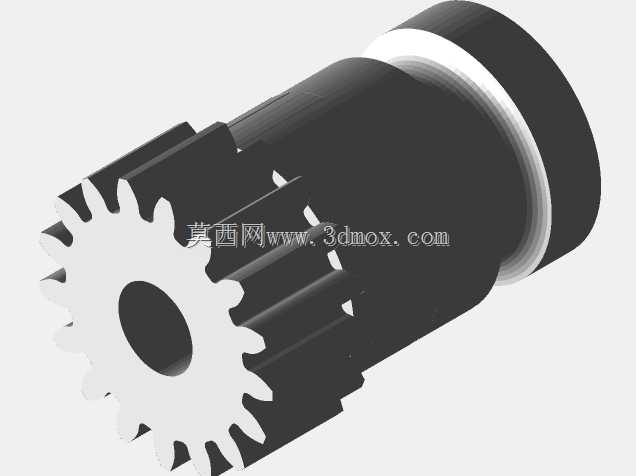

　　耗材通道的走向决定了送料稳定性。理想路径是从入口导向件进入后，在两齿轮相切位置被咬住，再沿喉管轴线送出，中途不应出现急弯或台阶。通道间隙过小会增加送料阻力，耗材受热膨胀后容易卡滞；间隙过大则会削弱导向作用，柔性丝材可能在腔内弯折。双齿轮的齿形、齿宽和咬合深度也要与耗材直径匹配，齿尖过深会削切丝材产生碎屑，齿尖过浅则牵引力不足。

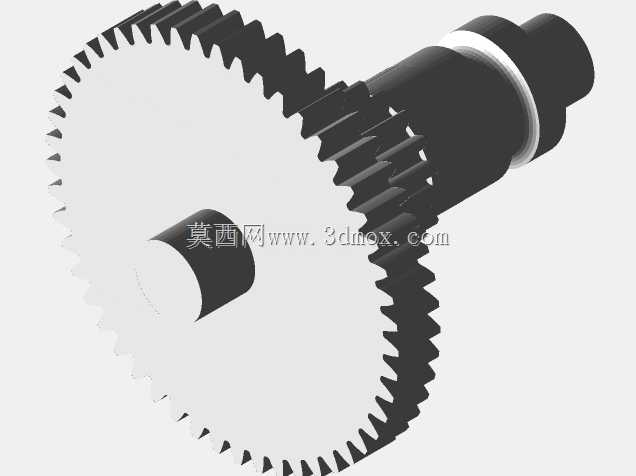

　　在设备应用中，这类挤出机常用于桌面3D打印机、小型实验平台、多色送料装置以及定制化打印头模组。选型或复刻结构时，工程师需要结合步进电机安装面、传动比、齿轮模数、热端固定方式和冷却风道位置综合判断。电机与齿轮组之间的传动关系影响挤出分辨率，较小的有效送料步进量有助于精确控制出料，但扭矩和阻力也要满足高速打印需求。若用于高速工况，还应关注齿轮转动惯量、压臂响应速度以及耗材在喉管内的背压。

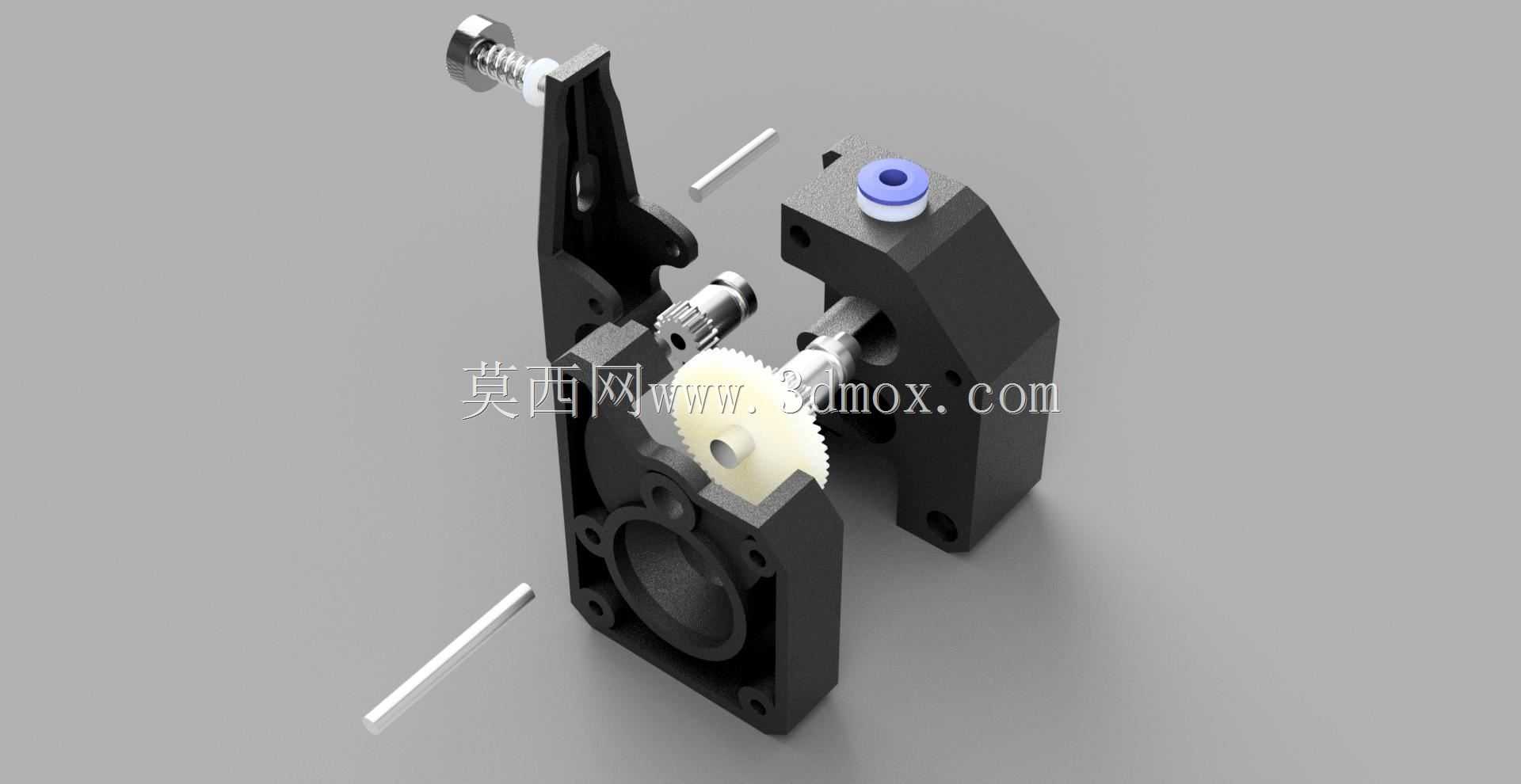

　　维护层面，该结构需要定期打开压臂检查齿轮齿槽内的残屑，尤其是研磨过耗材或发生堵头后，齿面嵌入的塑料粉末会降低咬合系数。入口导向件与送料管接头应保持顺滑，弹簧压力在更换耗材类型后往往需要重新调整。整机三维设计阶段，把挤出机作为运动质量包络来校核很有必要：近程安装时，它的质量和重心会影响X轴或XY龙门的加速度；远程安装时，则要把管路阻力和回退延迟纳入打印参数验证。通过完整表达壳体、压臂、齿轮、弹簧、旋钮和入口导向件之间的空间关系，该结构能够为挤出送料机构复刻、改装以及打印头集成提供直接的结构参考。
