小型自定心车床卡盘结构设计

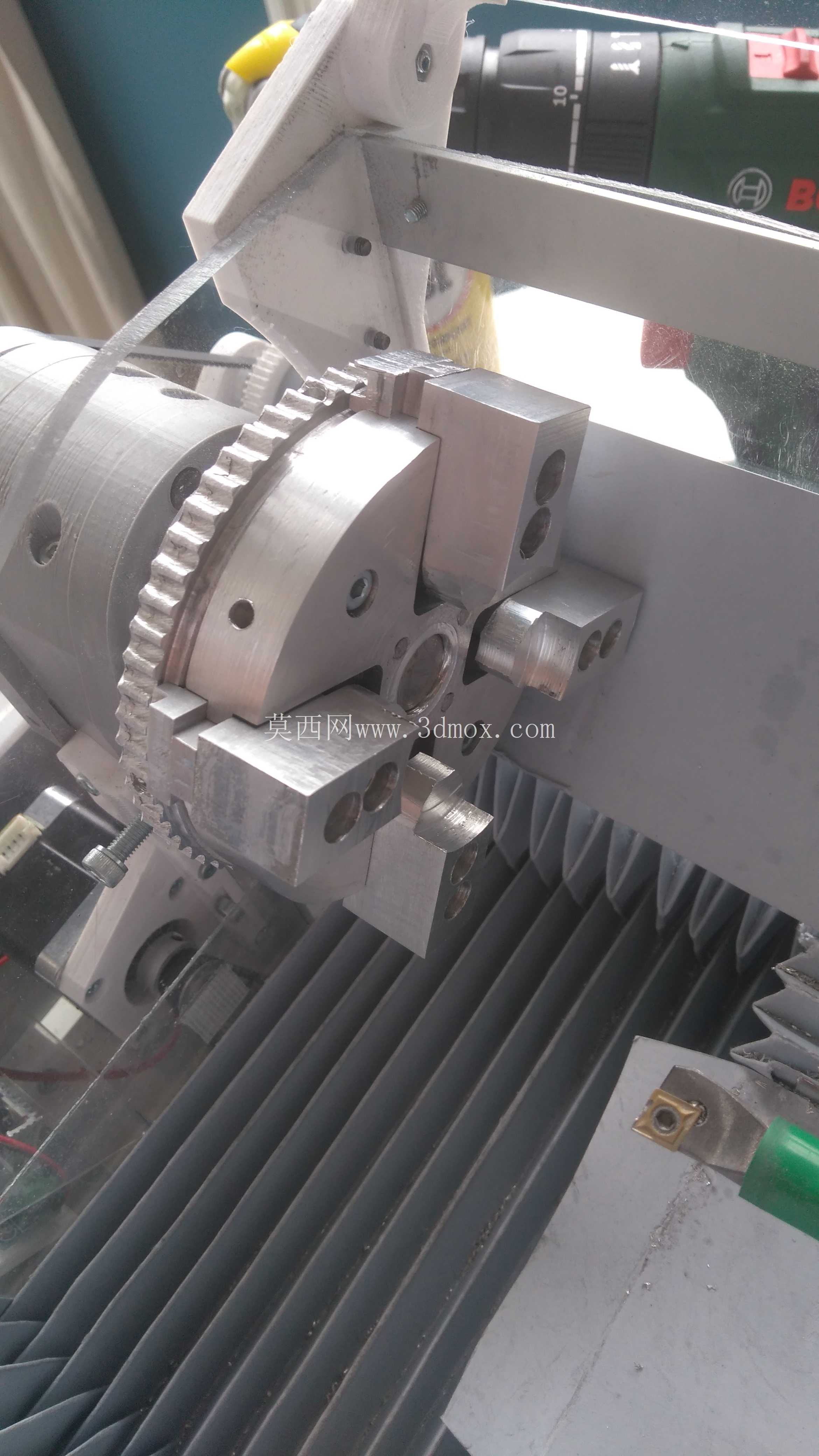

这款小型自定心车床卡盘，主要面向小尺寸工件的低速车削加工场景，适配小型台式车床、教学实验车床以及小批量定制加工的工位需求，针对聚乙烯这类软质非金属棒材、片材的装夹定位做了专门的结构优化，解决了常规卡盘装夹软质工件时易夹伤、定心精度不足的问题。从实际加工场景来看，很多小批量非金属零件加工时，工件本身硬度低、刚性差，大卡盘的夹紧力调节区间很难适配，要么夹得过紧导致工件变形，要么夹紧力不足在车削时出现打滑，这款卡盘的结构设计就瞄准了这个痛点，整体采用铝合金材质在数控铣床上加工成型，自身重量轻，转动惯量小，低速运转时的动平衡表现更好，不会因为卡盘自重过大给小型车床的主轴带来额外负载。

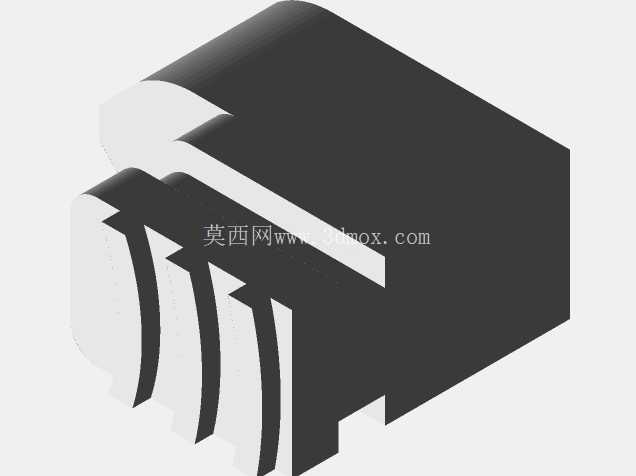

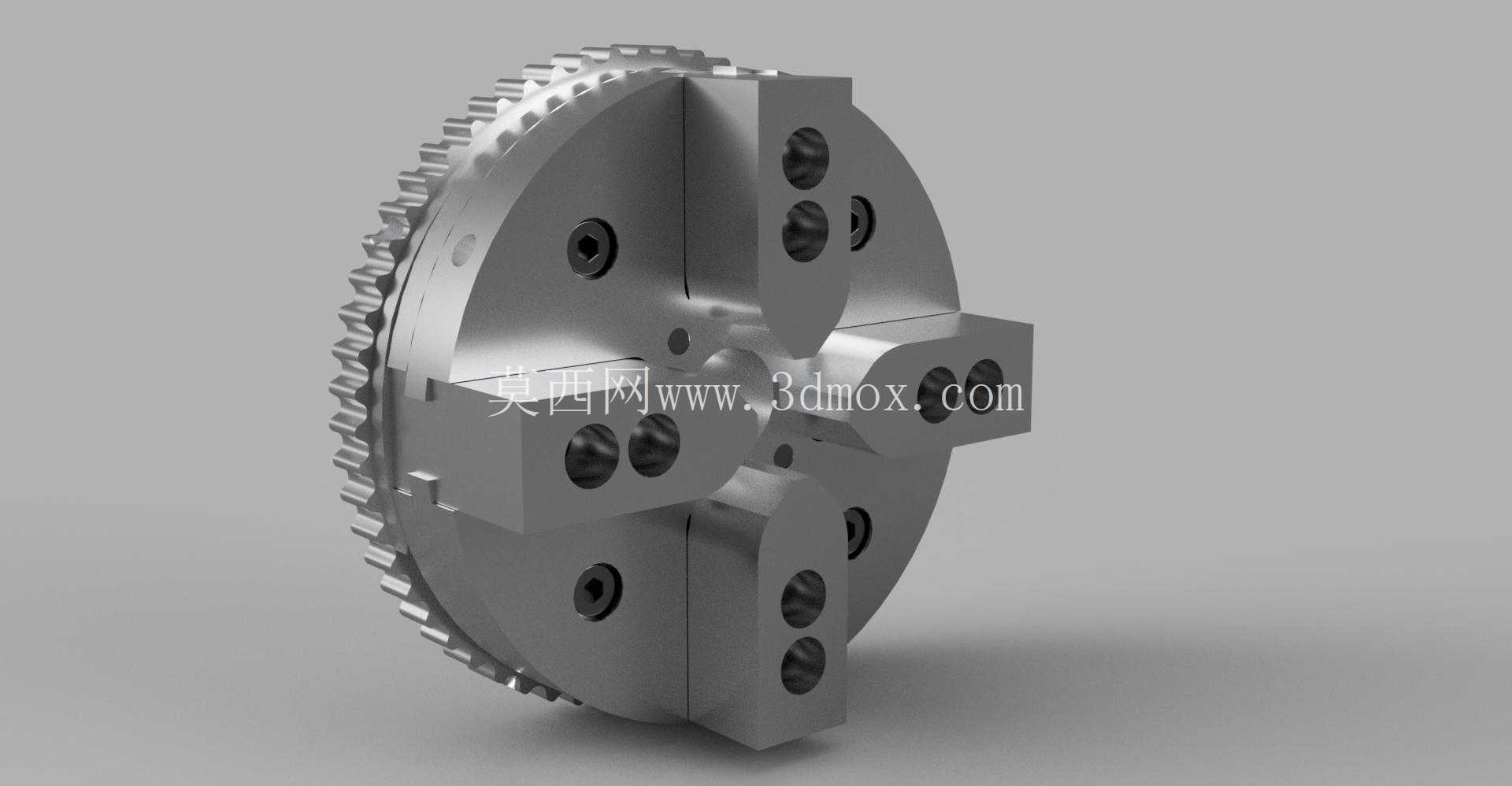

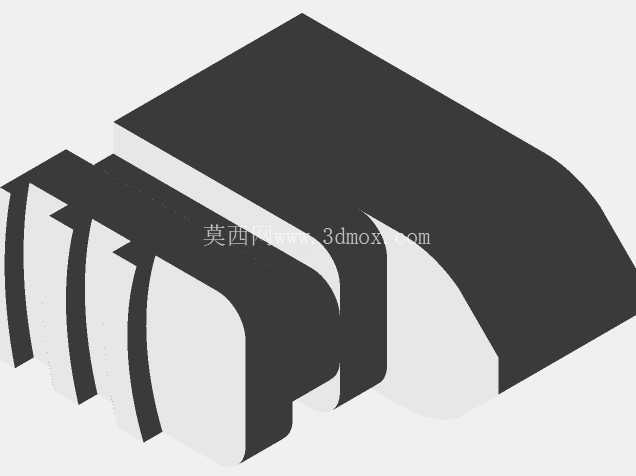

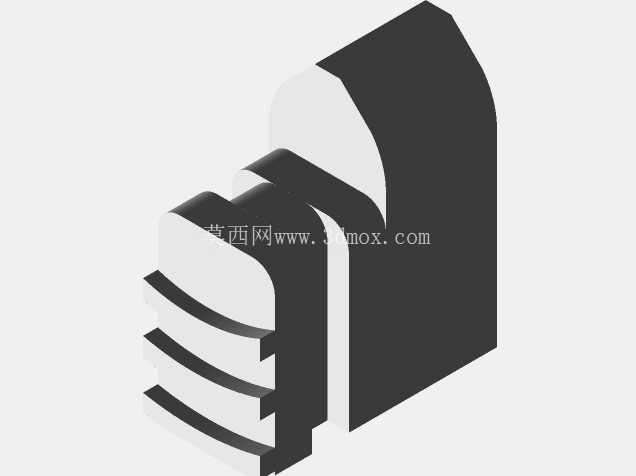

从功能特性上看，它保留了自定心卡盘的核心同步定心逻辑，三个卡爪通过端面的盘丝结构实现同步径向移动，不需要操作者逐个调整卡爪位置，装夹工件时能自动保证工件轴线与车床主轴轴线重合，省去了反复打表找正的时间，对于小尺寸聚乙烯片材的装夹，卡爪的夹持面做了适配薄件的平面结构，不像常规卡爪是圆弧面，薄片状工件装夹时不会出现点接触导致的压痕，夹持接触面积更大，夹紧力分布更均匀，即使是厚度2mm以内的聚乙烯片，也能在保证夹持稳固的前提下不夹伤工件表面。

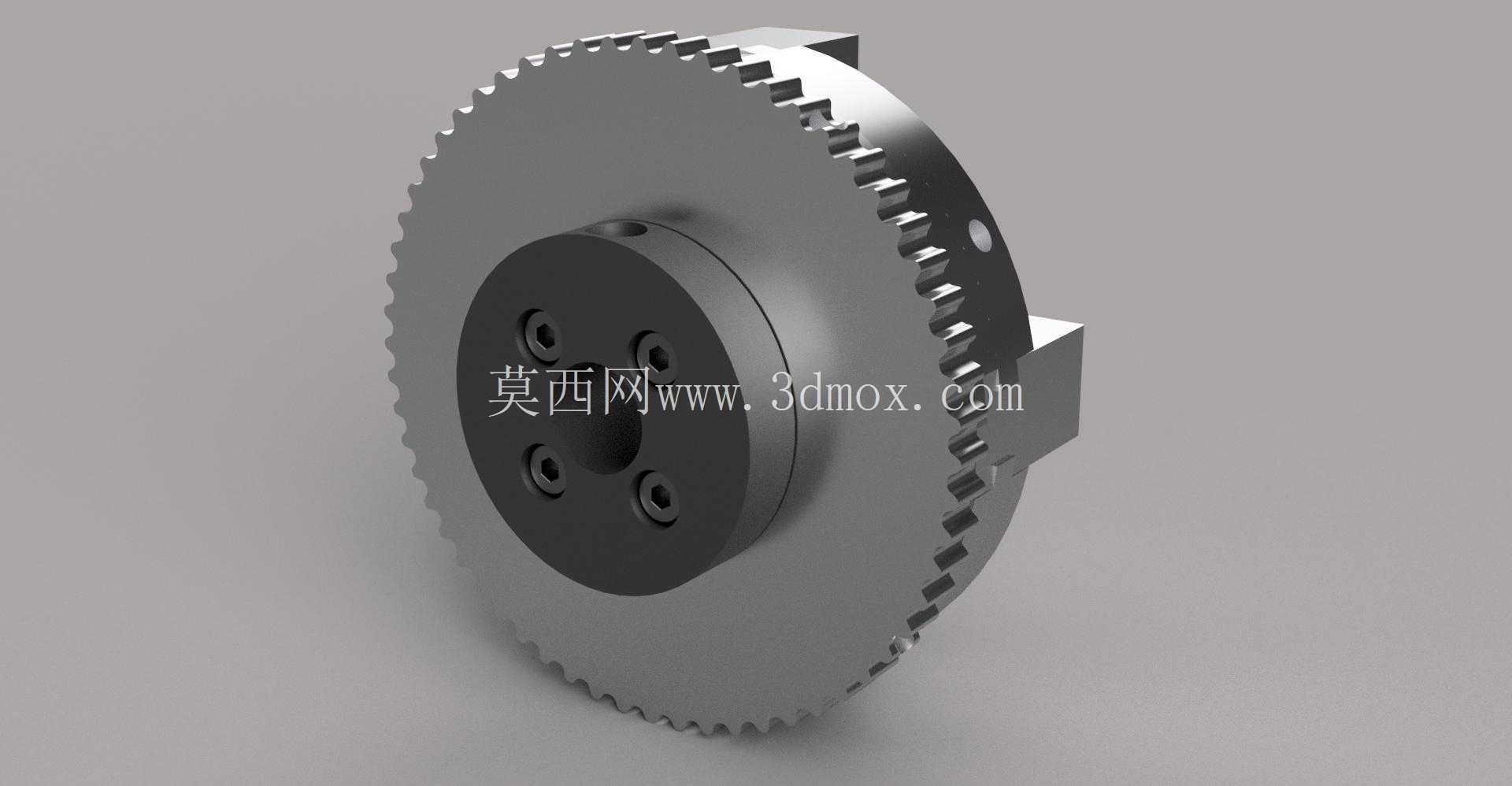

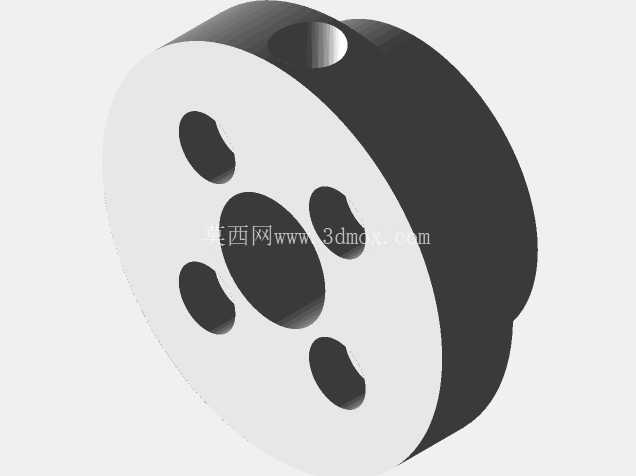

设计过程中首先考虑的是安装边界，这款卡盘的连接法兰尺寸适配小型车床的主轴端部，安装时不需要额外制作过渡连接盘，直接通过法兰上的螺栓孔就能与主轴固定，整体外径控制在100mm以内，轴向厚度不超过45mm，安装后不会超出小型车床的主轴防护范围，加工时的排屑空间也足够，不会因为卡盘尺寸过大导致车削下来的切屑堆积在卡盘与主轴的连接缝隙里。卡爪的行程设计为单爪径向移动15mm，可装夹的工件直径范围覆盖5mm到60mm，完全满足小型非金属零件的加工尺寸需求，盘丝结构的齿隙做了严格控制，反向空程量控制在0.02mm以内，装夹时的重复定心精度可以控制在0.03mm以内，对于聚乙烯零件的低速车削来说，这个精度完全能满足加工要求，不会出现定心偏差导致的工件壁厚不均问题。

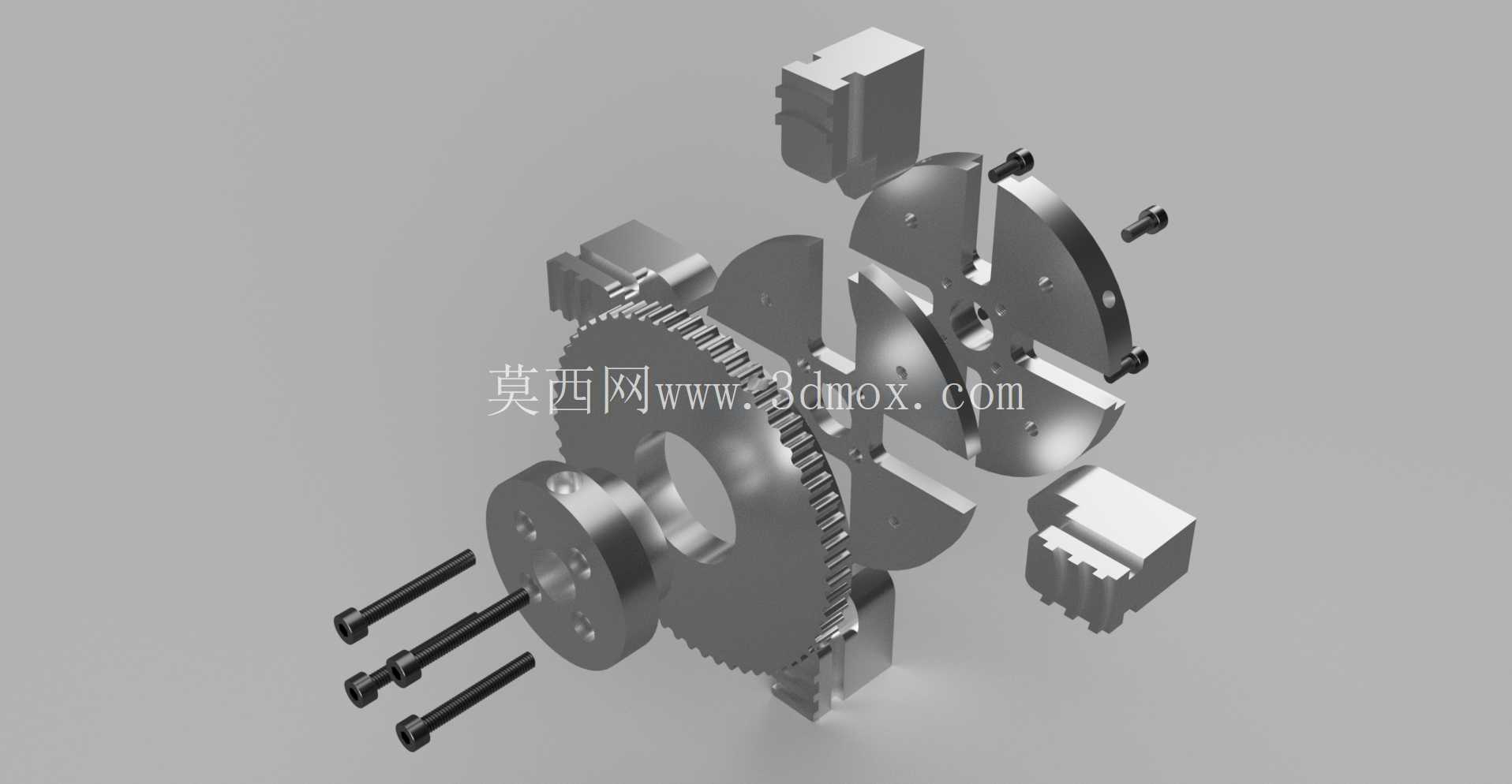

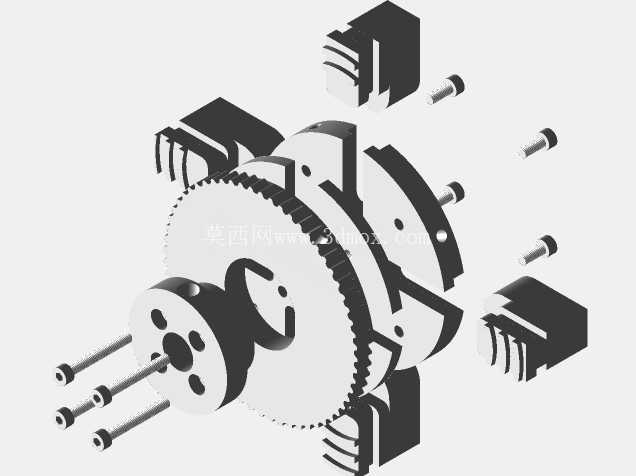

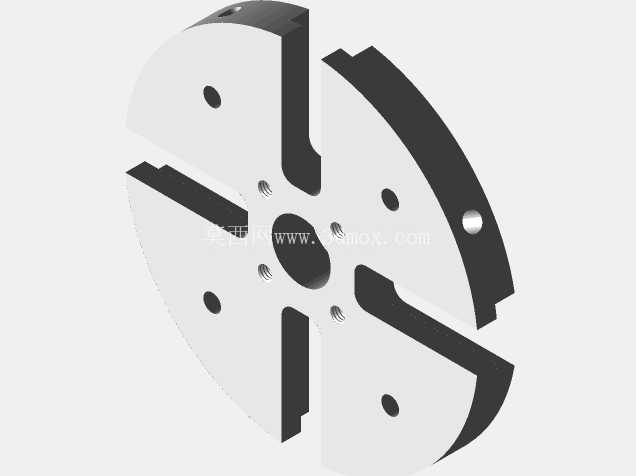

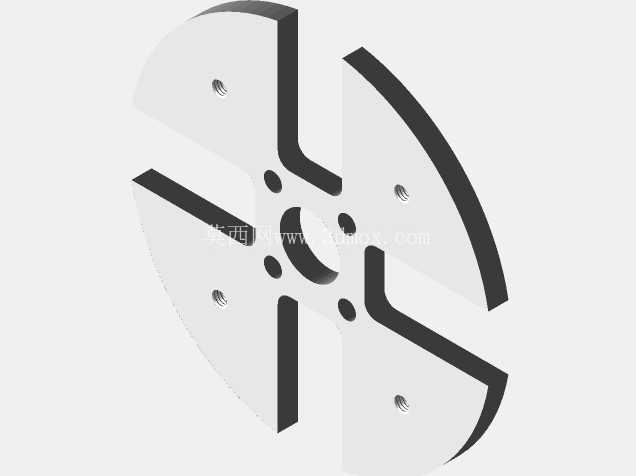

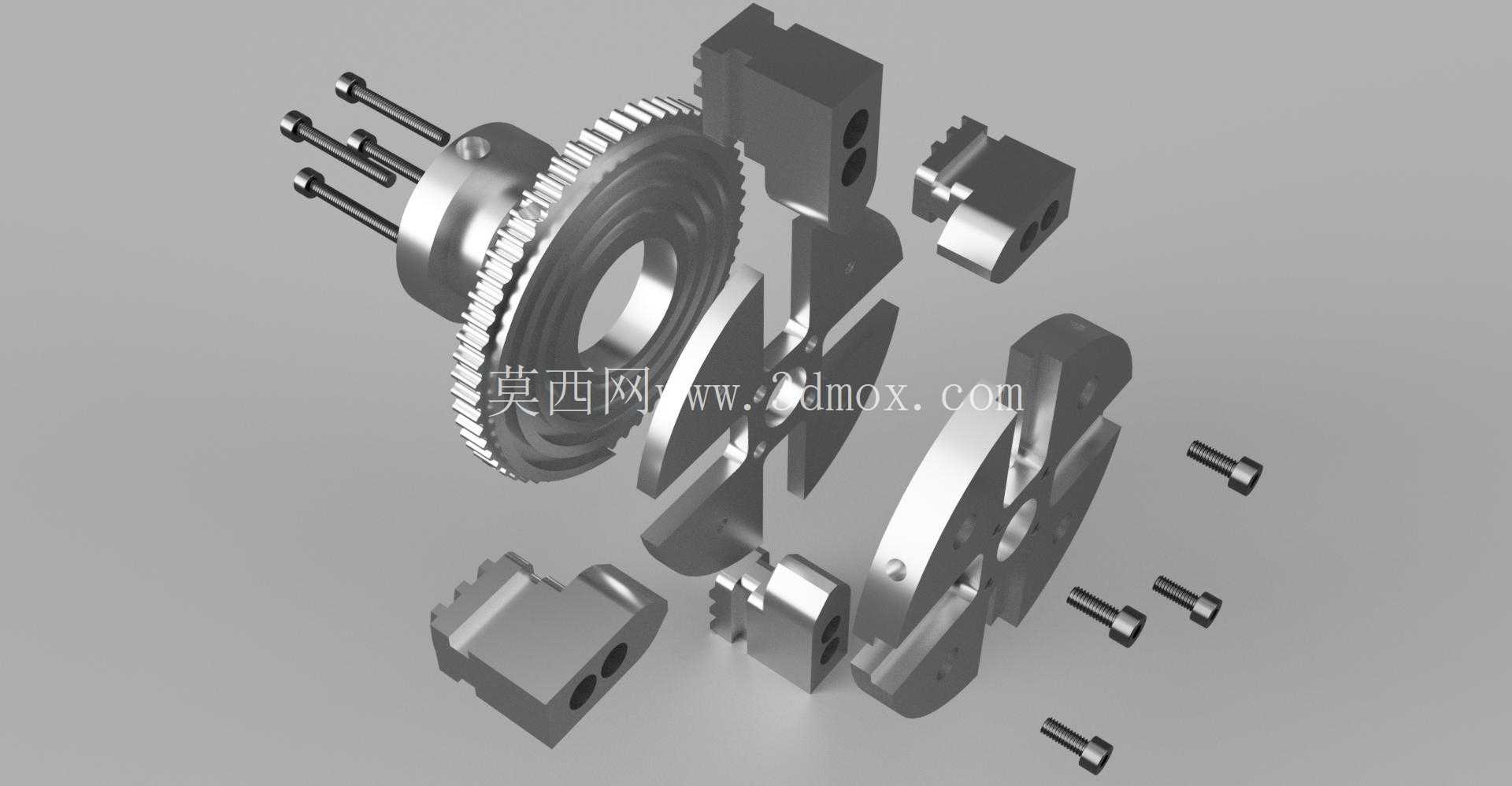

从结构细节来看，卡盘主体采用铝合金加工，相比传统铸铁卡盘，重量降低了60%以上，小型车床主轴启动和制动时的惯性更小，启停过程更平稳，不会因为惯性过大导致工件移位。卡爪与盘丝的配合面做了表面硬化处理，虽然整体是铝制结构，但配合摩擦面的耐磨性足够，长期使用不会因为磨损导致定心精度下降。卡盘的端面做了减重槽设计，在保证整体结构刚性的前提下进一步降低自重，同时减重槽也可以作为排屑通道，车削产生的带状聚乙烯切屑不会卡在卡盘端面，清理起来更方便。在实际使用中，这款卡盘的夹紧力调节范围很宽，通过卡盘扳手转动小锥齿轮带动盘丝转动时，输入扭矩可以很方便地控制，装夹软质工件时只需要施加很小的扭矩就能获得足够的夹紧力，不会出现夹伤工件的情况；如果装夹小尺寸铝件、铜件这类软金属零件，稍微加大扳手扭矩就能满足金属切削的夹紧力需求，适配的工件材质范围比专门针对非金属的卡盘更广。

安装时需要注意，卡盘与主轴连接的端面要清理干净，不能残留切屑或者毛刺，否则会影响卡盘的安装精度，导致定心偏差；卡爪的安装要按照编号对应装入卡盘槽内，不能混装，否则会破坏自定心精度。日常使用时，因为是铝制结构，要避免装夹硬度超过HRC40的硬质工件，防止卡爪夹持面被压伤，每次使用后要及时清理卡盘缝隙里的切屑，定期在盘丝和卡爪的配合面上涂抹少量润滑脂，保证卡爪移动顺畅，避免卡滞。这款卡盘的设计没有追求过高的转速适配性，就是针对低速加工场景做优化，最高适配转速不超过1500r/min，这个转速区间完全覆盖聚乙烯等软质材料的车削加工需求，过高的转速反而会因为铝合金的强度限制带来安全隐患，设计时就做了明确的转速适配边界，避免使用者超范围使用带来风险。

从结构建模的角度来看，这款卡盘的建模过程需要重点关注盘丝的螺旋线参数与卡爪齿条参数的匹配，螺旋线的升角要保证卡爪移动时的自锁性，也就是在车削过程中，切削力不会导致卡爪自行松开，这一点在设计时经过了反复验算，螺旋升角控制在当量摩擦角以内，保证夹紧后的自锁性能，不需要额外的锁紧机构就能保证加工过程中的夹持可靠性。三个卡爪的导向槽与卡盘主体的配合公差选用H7/g6的间隙配合，既保证卡爪移动灵活，又不会因为间隙过大导致定心精度下降，导向槽的形位公差要求控制在0.01mm以内，保证三个卡爪的移动方向都指向卡盘中心，避免出现卡爪偏移导致的定心误差。
