小型自定心铝制车床卡盘结构

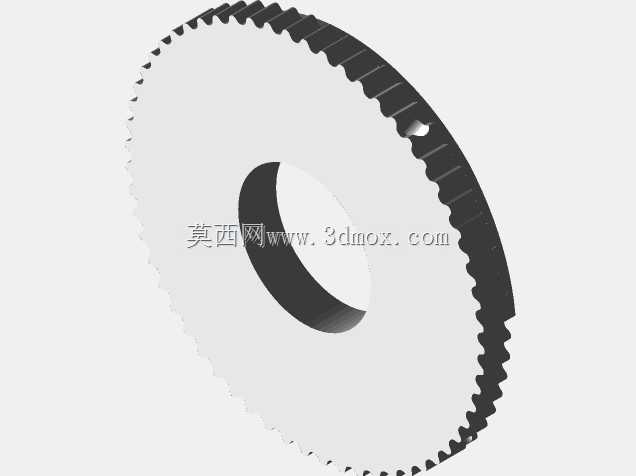

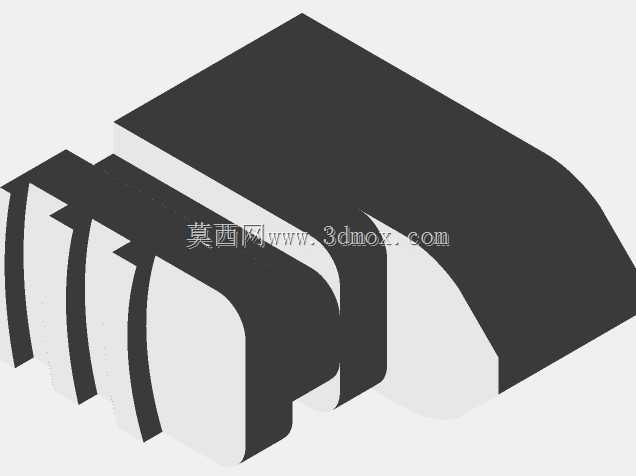

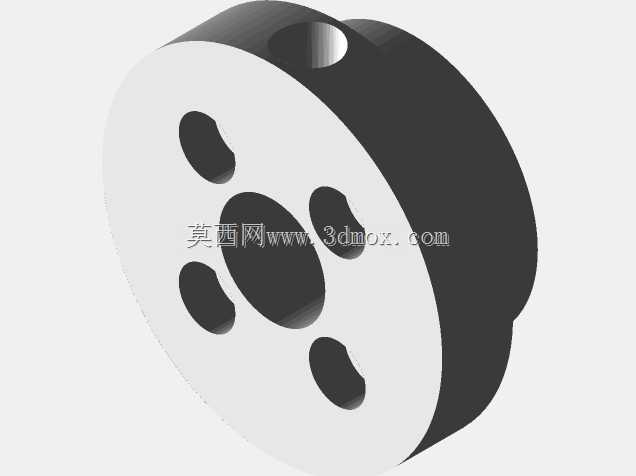

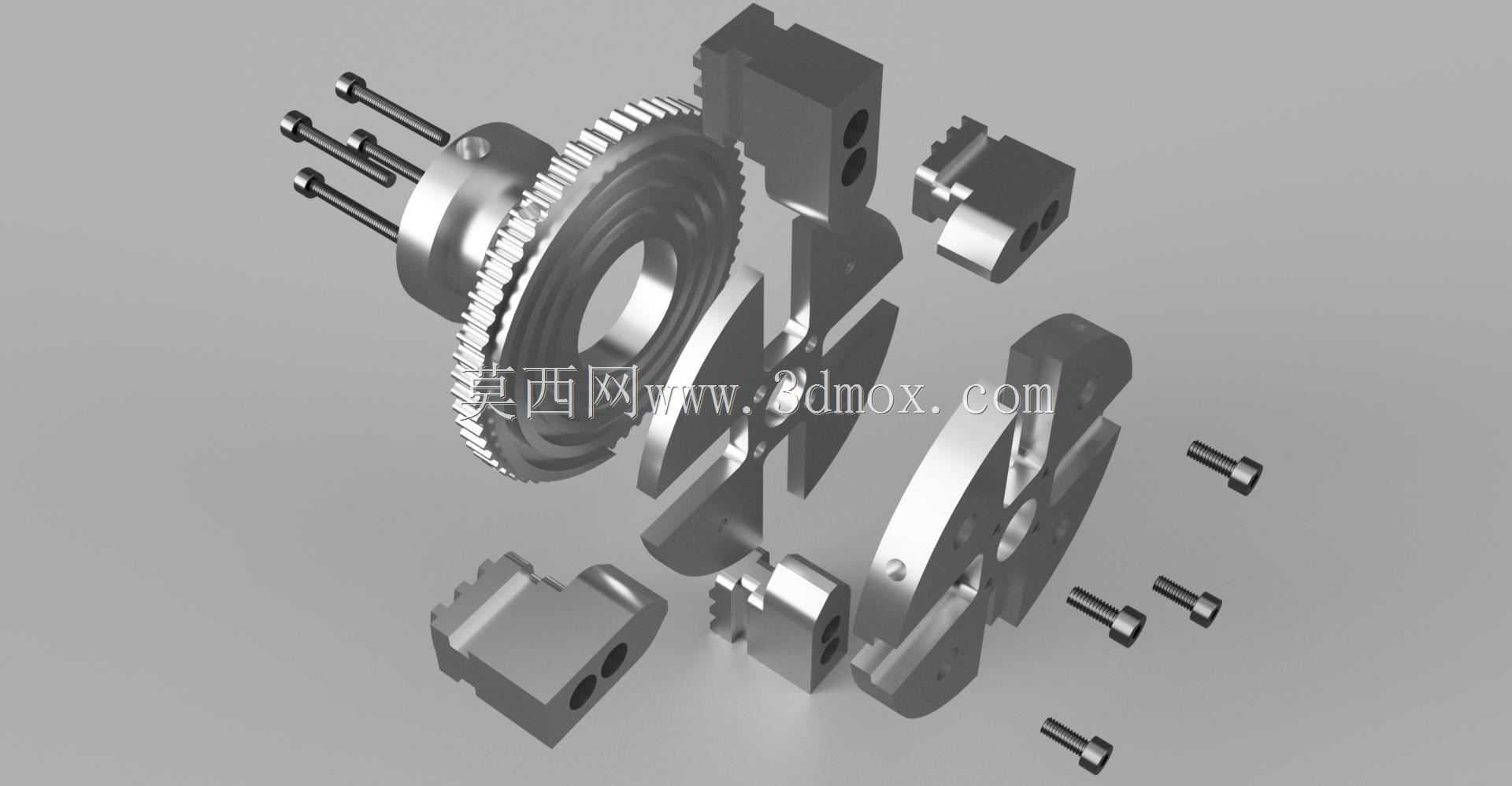

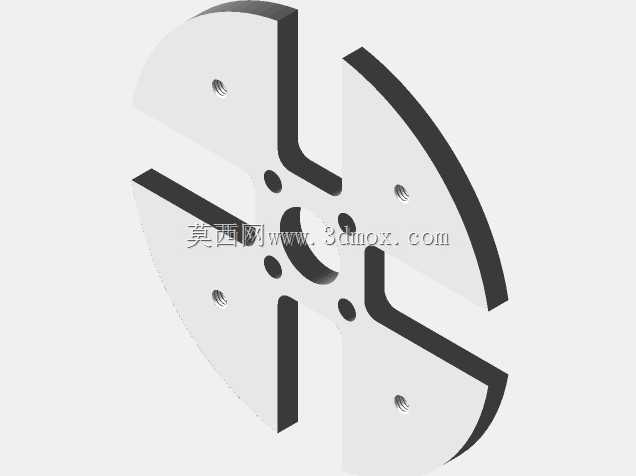

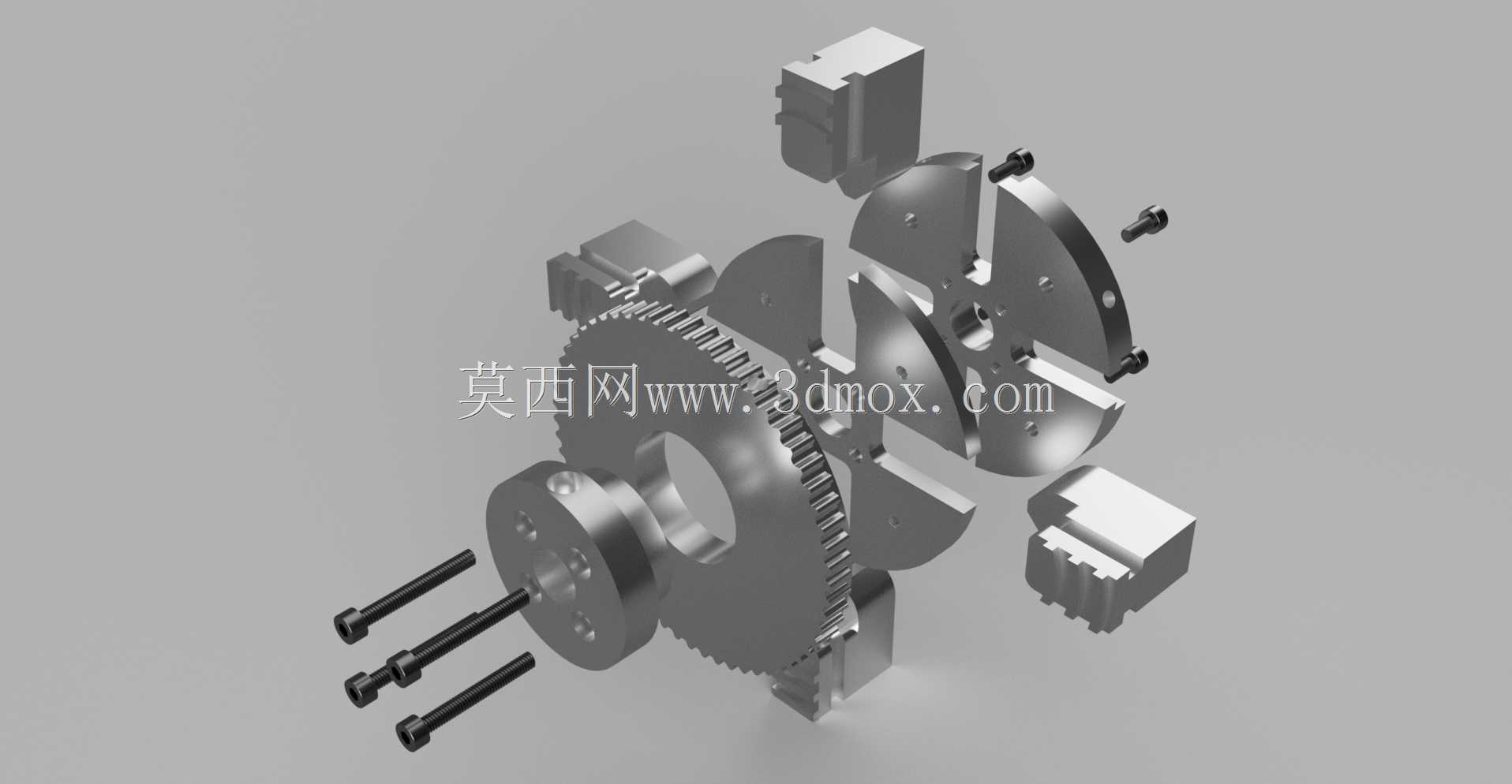

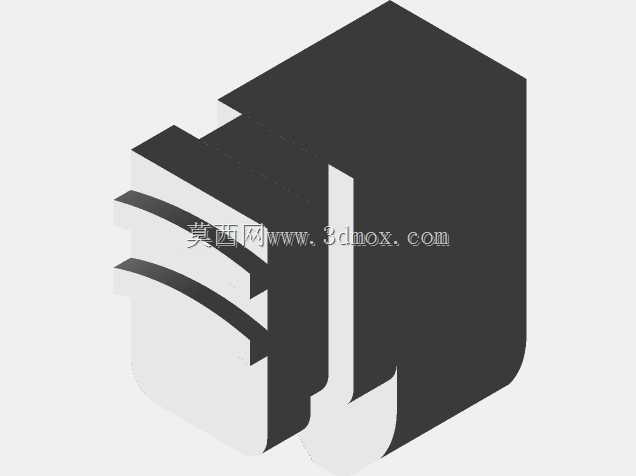

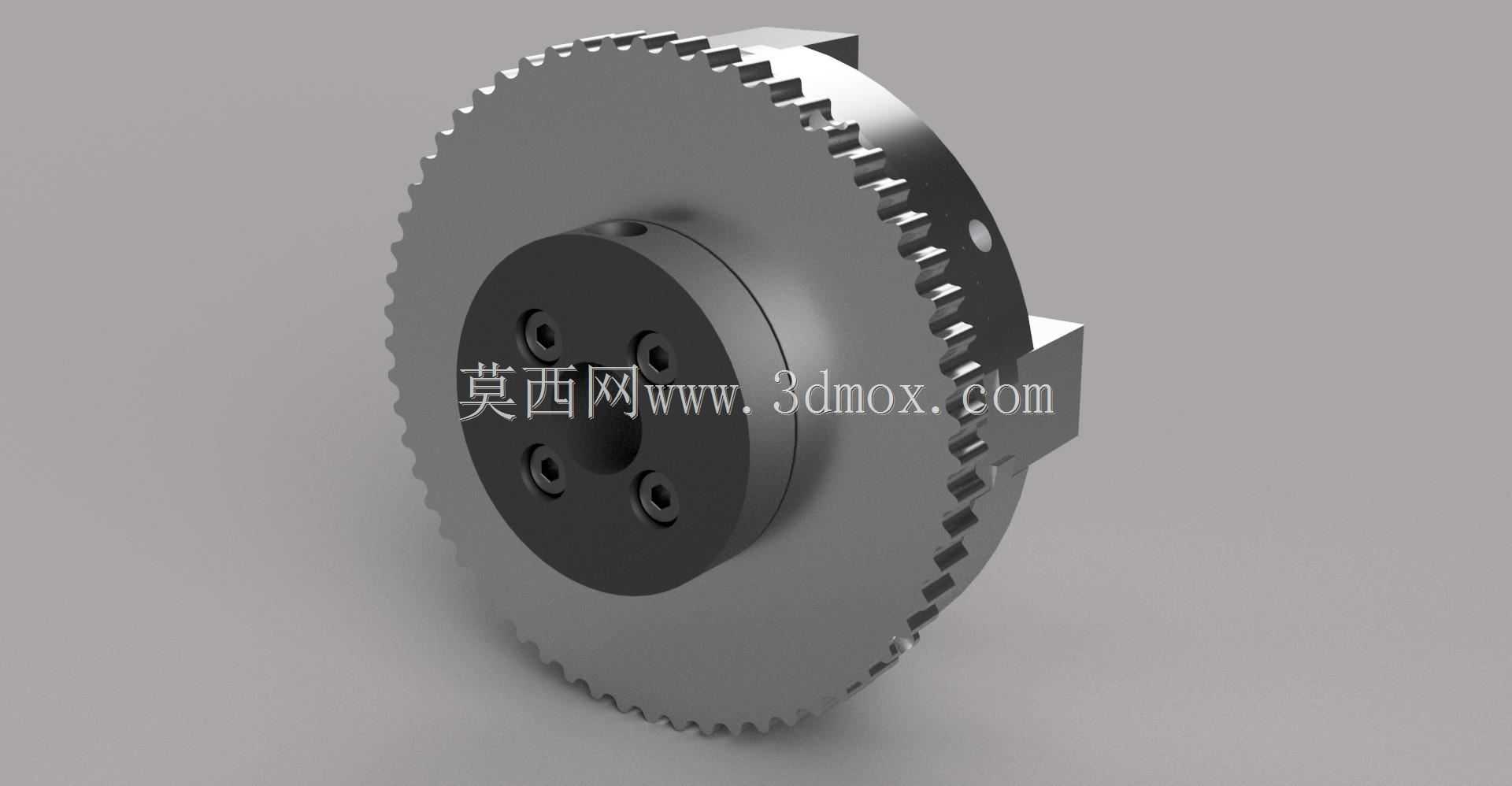

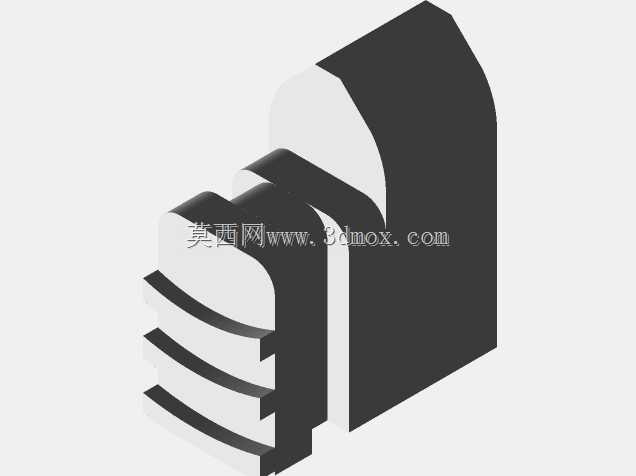

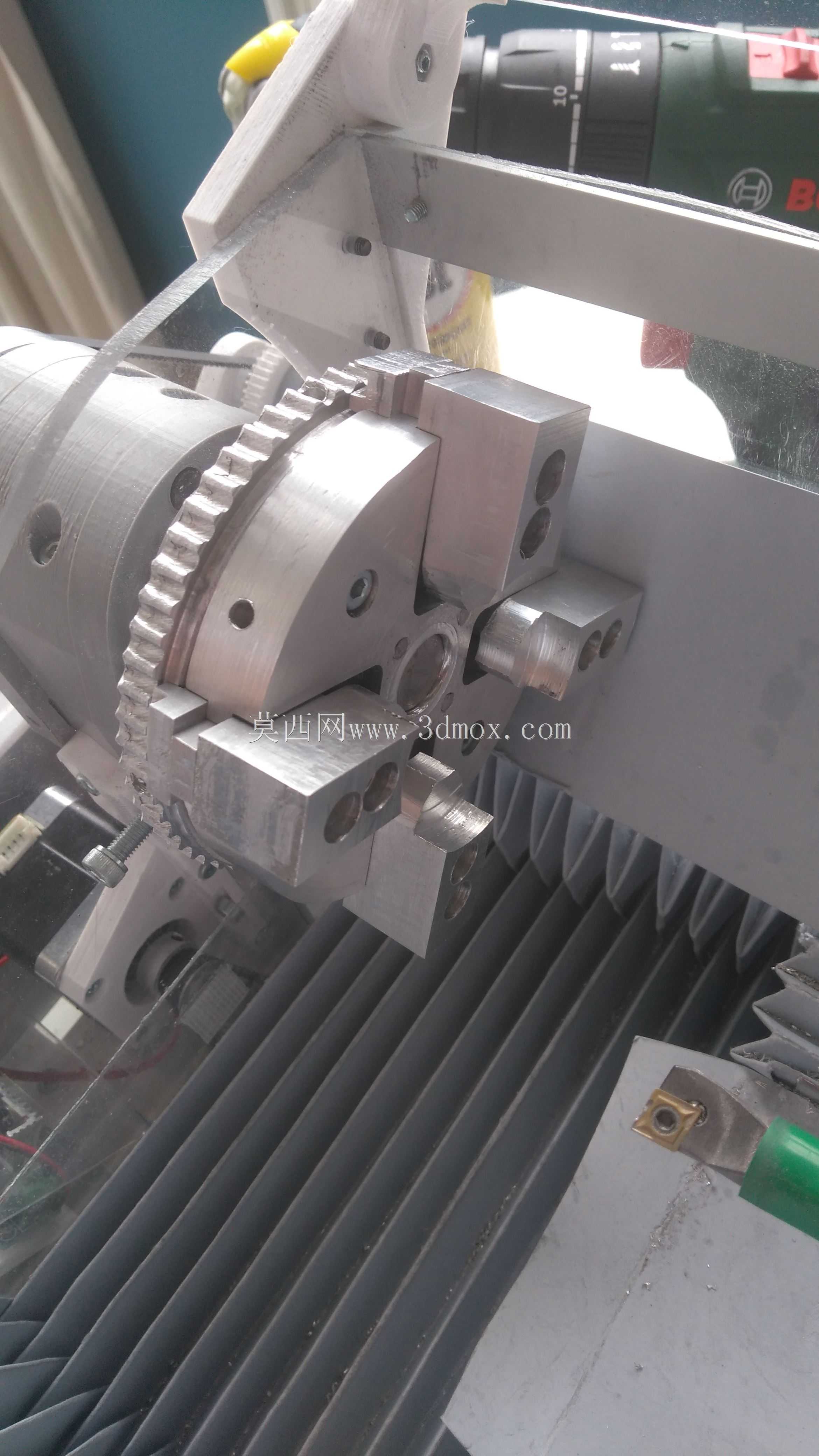

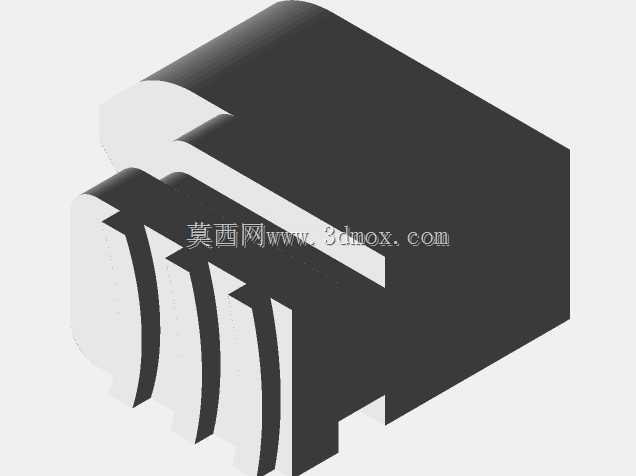

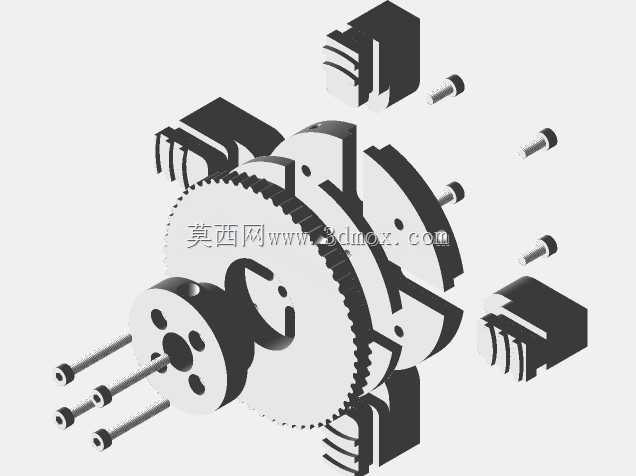

这款卡盘针对小尺寸聚乙烯工件的低速车削加工场景设计，适配小型台式车床的主轴安装接口，整体采用铝坯在数控铣床上加工成型，自重较轻，不会给小型车床主轴带来额外的负载负担，拆装调整的操作门槛更低。从实际加工场景来看，聚乙烯类软质塑料工件在低速车削时，若采用常规钢制三爪卡盘装夹，很容易因为夹持力控制不当出现工件表面压痕、甚至装夹变形的问题，这款铝制卡盘的卡爪夹持面做了适配软质工件的弧度处理，配合自定心的同步驱动结构，装夹时三个卡爪同步径向进给，能保证工件轴线与车床主轴回转轴线的同轴度，避免低速车削时出现工件偏心跳动的问题。设计阶段优先考虑了小规格工件的装夹边界，卡盘的最大夹持直径适配小型车床的常规加工范围，卡盘本体的径向尺寸做了紧凑化处理，安装后不会超出车床中拖板的运动行程边界，车削过程中刀架进给不会与卡盘本体发生干涉。卡盘内部的齿圈传动结构采用了等齿距设计，三个卡爪的进给行程一致，每次装夹工件时不需要反复找正，能缩短软质塑料工件的装夹辅助时间。卡爪与卡盘本体的配合滑槽做了适配铝制材料的间隙优化，既保证卡爪滑动顺畅无卡滞，又不会因为间隙过大导致装夹后工件出现窜动。考虑到低速加工的切削力较小，卡盘整体没有做多余的加厚结构，在保证装夹刚性的前提下尽可能压缩了本体厚度，减少了主轴悬伸量，提升了低速回转时的稳定性。卡盘的安装定位面与主轴配合止口做了同轴度公差约束，安装后不需要做复杂的动平衡校正，就能满足聚乙烯工件低速车削的回转精度要求。实际使用中，这款卡盘专门针对聚乙烯类软质塑料的加工特性调整了夹持力的传递比例，通过齿圈的传动比设计，让操作人员在锁紧卡盘时能更精准地控制夹持力度，既保证工件在切削过程中不会打滑，又不会因为夹持力过大挤伤软质工件表面。卡爪的可拆卸设计也方便后续根据不同直径的小工件更换适配的夹持爪，不需要整体更换卡盘就能覆盖更多小尺寸聚乙烯工件的装夹需求，适配小批量塑料零件的试制加工场景。
