这套台架主要面向轮式行走机械挡泥板的实验室验证环节,在整车试制、零部件耐久测试以及泥水环境模拟工位中使用。实际产线和试验场里,挡泥板并非简单的覆盖件,它需要承受轮胎高速甩动带来的泥沙冲击、石块击打、气流振动以及长期往复形变,单纯靠装车路试周期长、工况不可控,因此需要在实验室内搭建可重复加载的专用工位,对挡泥板的安装强度、抗冲击性能、摆动干涉边界和密封遮挡范围进行台架验证。

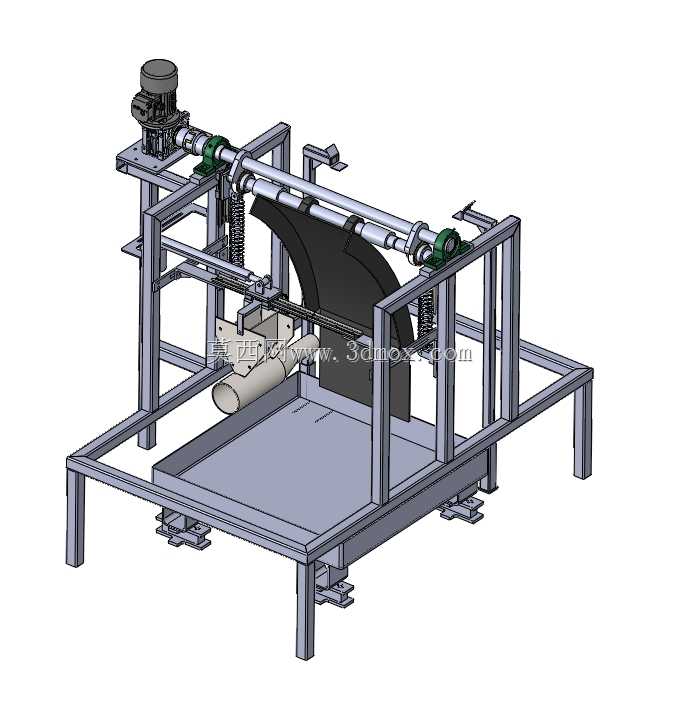

从结构布局看,整套装置采用方管焊接成型的底框作为承载基础,底部四处设置可调支撑脚,能够在实验室地坪上快速调平,抵消地面不平带来的框架扭曲。底框上方预留平整安装区域,用于固定待测挡泥板样件及其安装支架,周边框架立柱向上延伸,构成上部传动与执行机构的支撑体系。这种开放式框架设计有明显的工程考量:一方面试验过程中需要频繁观察样件受载状态、布置应变片和高速摄像,封闭罩壳会遮挡视线;另一方面泥水、砂砾等试验介质会在台架内飞溅,开放结构便于事后冲洗清理,避免杂物堆积在传动部位。

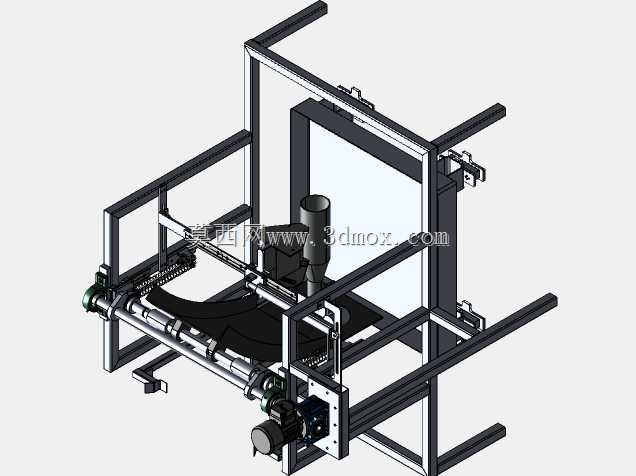

上部横向布置的传动轴系是台架的动力输出核心,一端安装驱动电机,通过联轴器将动力传入横梁,轴系上配置带座轴承支撑,保证长轴运转时的同轴度与刚性。轴上搭载可调节的执行摆臂,配合弹簧复位组件,能够模拟轮胎带起的冲击载荷往复作用在挡泥板表面。横梁与立柱之间采用螺栓连接而非整体焊死,现场安装时可以根据不同规格挡泥板的高度调整横梁位置,适配从小型工程车辆到大型农用机械挡泥件的测试跨度。
设计过程中首先要确定的是安装边界:底框的长宽尺寸需要覆盖常见挡泥板的投影范围,同时留出操作人员装夹样件的操作空间;支撑脚的调节行程要满足实验室地面误差补偿,通常预留数十毫米的调节量即可。框架立柱的高度则由执行机构的摆动行程决定,摆臂最低点不能与底框或样件安装座发生硬干涉,最高点要保证弹簧压缩量在合理区间,避免过载失效。电机选型上侧重低速大扭矩输出,因为挡泥板冲击测试不需要极高转速,反而需要稳定的往复驱动力,配合传动部件将旋转运动转化为规律的击打或摆动动作。
台架侧面设置的弧形护板属于安全防护结构,试验过程中一旦样件断裂或夹持松脱,高速运动的部件会被护板阻挡,保护周边测试人员;同时护板也能起到一定的挡溅作用,减少模拟介质向外扩散。框架上多处预留的安装孔位是模块化设计的体现,除了标配的摆臂执行机构,还可以根据测试需求换装喷淋组件、振动激振器或者角度调节夹具,拓展出耐泥水喷淋、共振扫频等不同试验工况。
从建模角度看,整套结构的零件拆分逻辑清晰:底框分段焊接后整体加工基准面,保证四个支撑脚安装面的平面度;上部横梁作为独立部件预装轴承、电机和摆臂,形成动力模组后再整体吊装到立柱上,这种拆分方式符合实际装配工艺,也便于后期维护时单独拆卸动力部分,不必挪动整个底框和待测样件。弹簧部件的选型匹配了摆臂的冲击频率,既提供足够的回复力,又不会因刚度过大导致电机负载骤升。
在实验室现场布置时,台架周围需要预留排水和清理空间,因为模拟泥沙冲击的试验会产生大量污水,开放底框下方可设置收集槽,配合车间排污系统快速清理。整套设备不依赖复杂的外围配套,只要接入动力电源即可开展基础验证试验,非常适合零部件检测实验室、工程机械研发部门的试制车间使用,能够大幅缩短挡泥板类防护件的验证周期,在台架阶段就暴露安装强度、干涉碰撞等设计问题,减少后续整车路试的返工成本。
