叉车配套重载叉柄属具结构设计

　　这套叉柄属具主要配套大吨位平衡重式叉车使用，常见于港口堆场、集装箱场站、钢材仓储、重型设备转运车间这类需要长距离搬运超长重载物料的场景。常规标准货叉的叉取长度和承载跨度有限，面对成捆长型材、大型钢结构件、跨距较大的重型托盘货物时，单靠原车货叉容易出现载荷偏载、货物下垂、叉尖支撑不足的问题，加长配套叉柄可以在不改动叉车本体门架和原车货叉安装结构的前提下，延伸作业叉取范围，适配非常规尺寸货物的装卸转运需求。

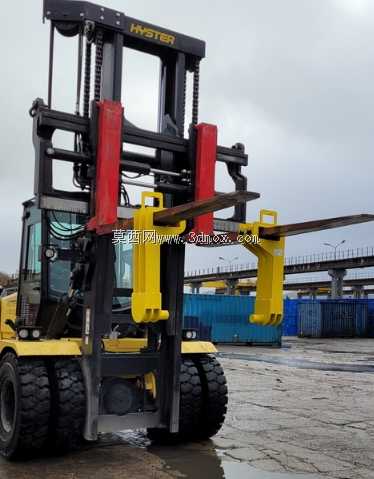

　　从实际作业逻辑来看，该类叉柄并非独立替代原车货叉，而是作为套入式延伸属具使用：叉柄主体预留与原车货叉截面匹配的套合腔，使用时将原车两根货叉分别插入对应叉柄的套筒内，通过侧面或顶部的锁止销、压紧螺栓完成轴向与竖向限位，避免作业过程中叉柄向前滑移、侧向窜动或意外脱开。图中配套的黄色限位挂架还承担叉柄的定位约束作用，挂架上部与叉车门架的属具安装横梁或货叉架联动，下部的卡口与叉柄根部的定位结构配合，让两根加长叉柄始终保持设定间距，在货物抬升、门架前倾后倾的过程中同步动作，不会出现两根叉柄间距偏移、载荷分布失衡的情况。

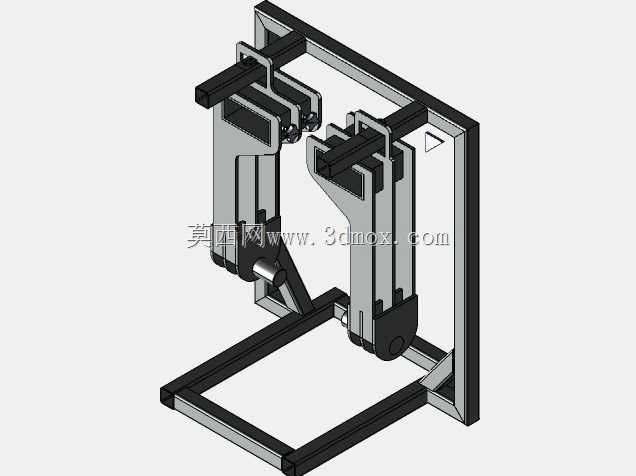

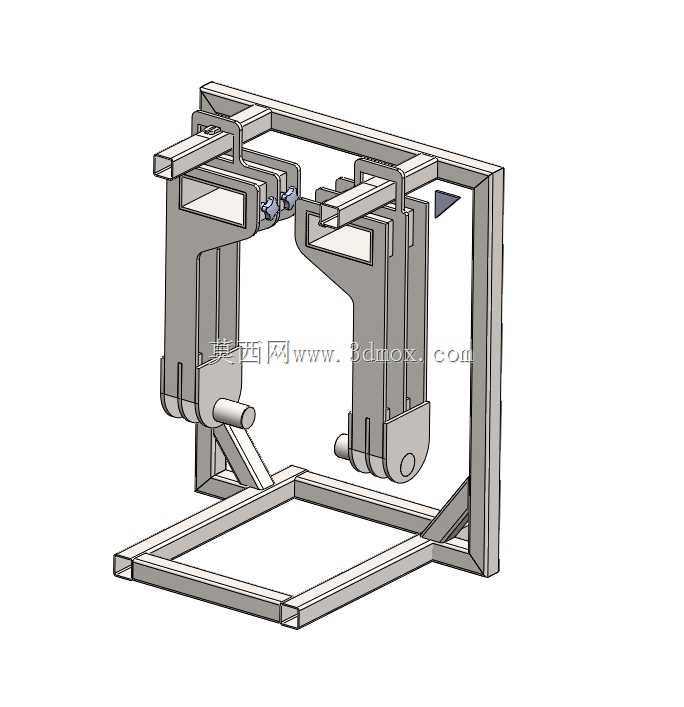

　　结构设计上，叉柄主体采用厚壁合金钢焊接箱体结构，根部套筒区域做多层补强板围焊，因为套合段是载荷传递的核心区域，原车货叉的支撑反力全部作用在套筒内壁，长期满载作业下该区域承受交变弯曲应力和局部挤压应力，边角位置容易出现应力集中，建模时需要在套筒开口边缘、上下翼板与腹板交接处布置圆弧过渡补强，避免直角焊缝直接承接峰值载荷。向前延伸的叉臂段采用变截面设计，根部截面高度更大，往叉尖方向逐步收窄高度，一方面在保证根部抗弯模量的前提下减轻前端自重，减少属具自身重量对叉车载荷曲线的折减，另一方面叉尖变薄后更方便插入货物底部缝隙、托盘进叉口，降低对位难度。叉臂的上表面做平整耐磨处理，部分工况会在表面堆焊耐磨层或加装可更换耐磨垫板，长期叉取货物造成表面磨损后可以单独更换垫板，不用整体更换叉柄主体。

　　尺寸与安装边界方面，这类加长叉柄的总长度需要结合叉车额定载荷、原车货叉长度、载荷中心距要求共同确定，不能无限制加长。叉车的额定承载能力随载荷中心外移快速下降，叉柄延伸后实际载荷中心会比原车标准工况更远，选型建模时必须对照叉车的载荷特性曲线校核，保证属具自重加上货物重量在对应门架高度、对应载荷中心下不超过叉车允许承载，同时还要核查前轮接地比压、整机后轴配重平衡余量，避免满载起升时出现后轮翘头、整机失稳的风险。套合腔的内净尺寸需要比原车货叉的截面外形留出合理装配间隙，间隙过小会导致现场套入困难，泥土、锈蚀、漆面凸起都会造成卡滞；间隙过大则会让叉柄在货叉上旷动，作业过程中产生冲击载荷，一般单边间隙控制在几毫米级别，兼顾装配便利性和配合刚性。锁止销的位置要布置在原车货叉的标准限位孔对应区域，保证销体穿入后能完全阻挡叉柄向前脱出，锁止结构还要带防松脱结构，避免车辆颠簸、作业振动导致销子自行退出。

　　现场使用中，该属具特别适合搬运长钢管、长型钢、预制构件、大型集装箱配件这类跨距大的货物，两根加长叉柄可以从货物底部两个支撑点同时托举，让货物的重量均匀分布在两根叉臂上，减少货物自身弯曲变形。门架前后倾动作时，叉柄随货叉架同步转动，前倾时方便叉尖对准货物进叉位置，后倾时让货物靠向门架一侧，形成稳定的支撑角度，运输行驶过程中货物不会向前滑移。建模过程中还要注意属具与门架前部其他部件的运动干涉：叉柄根部挂架随货叉架上升到最高位置时，不能和门架中横梁、起升链轮、液压管路发生碰撞；叉柄下放到最低接地位置时，叉臂底部要和地面保留足够通过间隙，避免车辆行驶时叉尖刮擦地面；门架做最大前倾动作时，叉尖的最低位置也要校核，防止前倾时叉尖戳地造成结构别卡。整体结构没有复杂的液压或电气驱动部件，依靠纯机械结构实现载荷传递和定位，维护点集中在锁止销润滑、焊缝定期探伤、磨损面检查这几个部位，适合港口、重工仓储这类高强度连续作业场景。
