五吨机械式钢卷板材起重吊钳结构

　　这套五吨级机械式板材吊钳主要面向钢材仓储、板材加工车间、集装箱装卸区和重工件转运工位，用来成捆吊运钢板、型材垛或规则矩形坯料。它不需要外接液压站、电源或气源，依靠吊钩起升时连杆机构产生的夹紧力，把载荷自重转化为夹持力，因此在行车、桥吊、门座吊等常规起重设备上都能直接配套使用。现场作业中，吊具先落在成捆板材上方，两侧夹爪伸入料垛底部或承托位置；随着上横梁被吊起，中部拉杆带动左右摇臂收拢，夹爪从两侧抱紧并托起料捆。载荷越重，杠杆系统传递到钳口的正压力越大，这种自锁趋势是机械式吊具安全工作的核心。

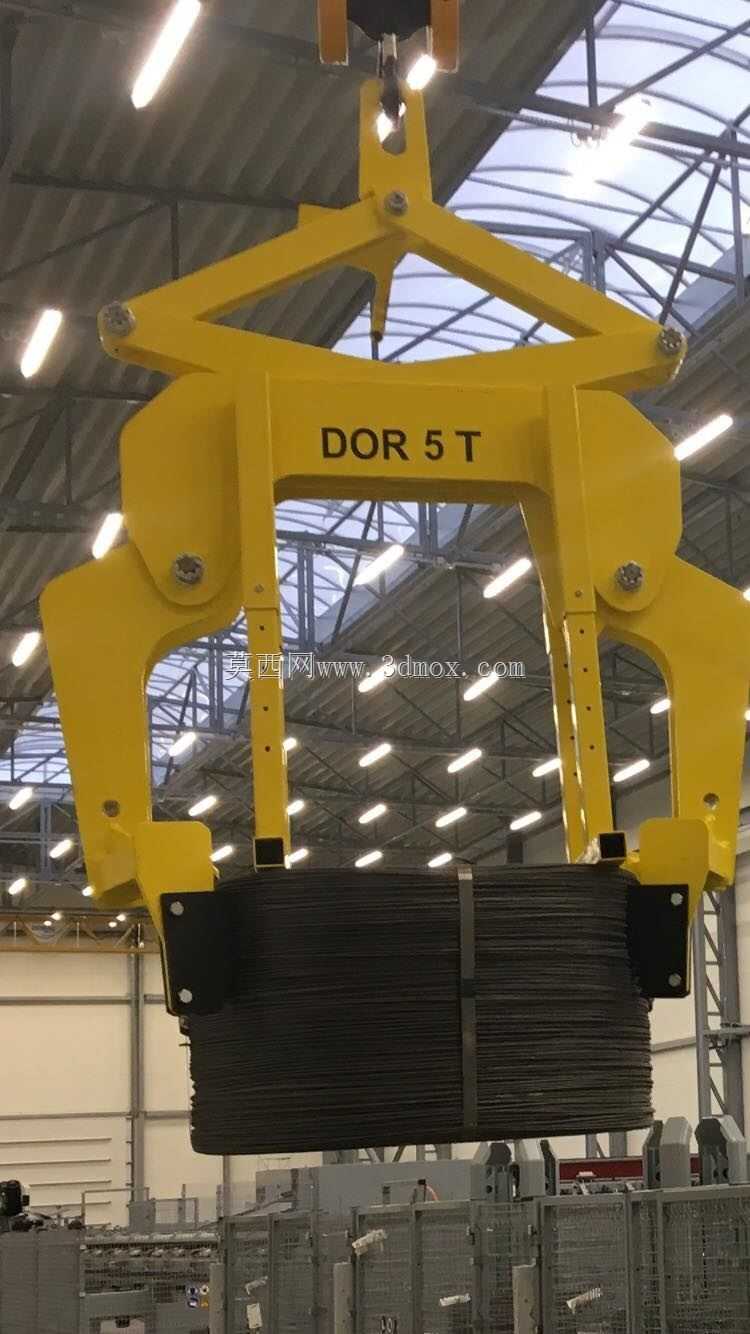

　　从结构上看，模型采用对称式双摇臂布局：顶部为与行车吊钩连接的上吊点，中央设置竖向拉杆，左右两侧通过销轴连接大型夹板和下钳臂；外侧黄色框架承担拉压复合载荷，内侧钳口处设置黑色耐磨接触块，以增加摩擦并避免直接划伤钢板边缘。横梁上标注的额定载荷为5吨，设计时需要按动载系数、偏载情况和冲击工况校核销轴剪切、夹板拉伸、铰点接触应力以及钳口摩擦裕度。夹臂轮廓并非简单直板，而是通过折线形加强轮廓形成较大的开合空间，使吊具能够跨越较宽料垛，同时在收拢时让钳脚到达料捆下方承托区。

　　实际选型时，外形边界直接决定可用范围。吊具总宽要大于被吊板材垛宽，并在两侧留出夹爪进入和退出的操作间隙；闭合高度则要兼顾车间吊钩极限高度、料垛厚度以及堆放后的安全净空。上吊点中心与钳口受力中心应尽量保持在同一竖直平面内，减少起吊瞬间的横向摆动。对于长度较大的钢板捆，通常不会单独依赖一具吊具，而是采用双吊点横梁配合两具同规格夹钳，沿板材长度方向均衡布置，防止料捆挠曲、滑脱或局部变形。

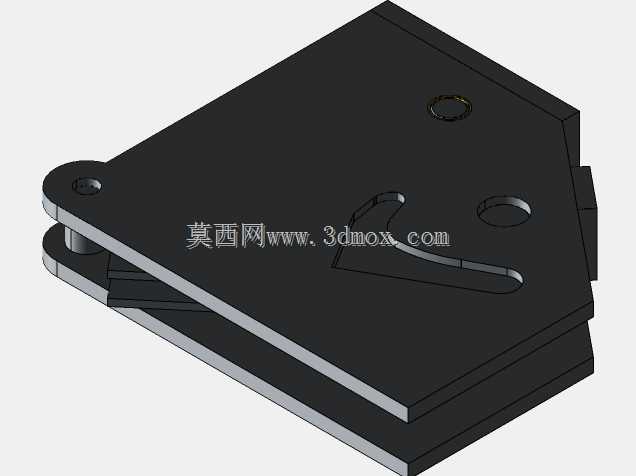

　　建模时需要重点表达铰接关系。顶部吊耳、中央拉杆、左右侧板、下钳臂和钳口垫块均应按实际装配关系建立独立零件，销轴位置保留同轴约束，便于在三维软件中检查开合行程。夹爪完全张开时，要确认下端不会与料垛侧面发生干涉；闭合承托时，要验证钳口水平段是否具有足够接触长度，避免只靠尖角压住板材。耐磨块与黄色母体之间建议体现可更换连接方式，因为现场长期使用后，钳口磨损、压痕和变形最集中，更换接触块比整体返修夹臂更经济。

　　这类吊具的设计思路不是追求复杂驱动，而是用少而可靠的杆件完成力的放大。上吊点提升位移很小，却能通过摇臂角度变化带动夹爪大幅开合；当载荷悬空后，连杆趋于稳定受力状态，钳口不会因轻微晃动而松脱。需要注意的是，机械自锁并不意味着可以忽略操作规范，板材表面油污、结冰、严重翘曲或单点偏载都会降低摩擦可靠性。结构设计中应保证钳口接触面平整、转角处圆滑过渡，并在高应力区避免截面突变。

　　对于三维建模人员，还原该设备时不能只做外观曲面，应把板材厚度、铰点孔径、加强筋走向、吊耳圆角和钳口垫块位置都表达清楚。吊装仿真阶段可沿上吊点施加竖直提升力，观察左右连杆是否对称受力，检查夹爪在最大开度、接触料件、额定起吊三个状态下的空间位置。若用于加工出图，还需进一步明确销轴材质、夹板焊接顺序、耐磨块热处理状态以及吊耳探伤要求。整体而言，该结构体现了重载车间对低维护、高可靠和快速装卸的需求，特别适合反复吊运成捆钢板和规则长条坯料的场景。
