立柱折臂式气动助力机械手

　　该设备属于固定立柱式折臂助力机械手，主要面向车间内中近距离、重复性的工件搬运与辅助装配场景。其典型布置位置是加工单元旁、装配线侧边、仓储周转区或设备上下料工位，通过地脚螺栓将立柱底座固定在混凝土地面上，利用多节臂杆在水平面上回转、俯仰和伸展，使末端吊钩或夹具能够覆盖一个扇形作业区域。相比人工直接搬抬，这类机构能够承担工件的主要重量，操作人员只需施加较小的导向力，即可完成取件、移位、对位和下放动作，适合几十公斤级箱体、轴类件、焊接组件、机加工件以及工装吊件的频繁转运。

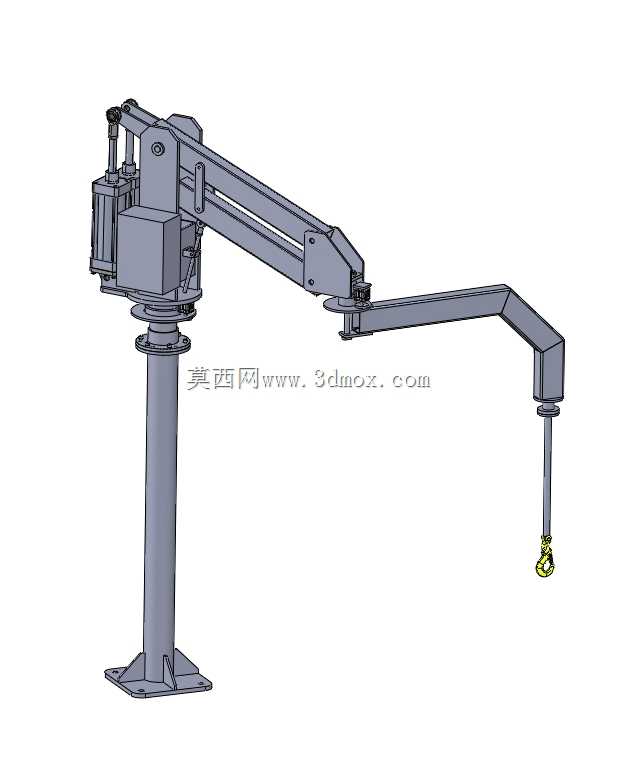

　　从结构组成看，设备下部为方形法兰底座和圆柱形立柱，底座预留安装孔，用于与地面预埋件或膨胀螺栓连接。立柱承担整机倾覆力矩，因此在现场布置时不能只看臂展范围，还要核对底座占地、地脚孔距、地面承载能力以及臂杆全伸时的安全回转半径。立柱上方设置回转支承和臂架铰接座，使主臂能够围绕立柱旋转；主臂与前臂之间通过铰点连接，形成可折叠的工作臂。臂杆采用箱型或型材焊接结构，外形细长但截面具有较好的抗弯刚度，侧面可见加强板、铰接销座和限位结构，这些细节决定了臂架在负载状态下的挠度与重复定位稳定性。

　　动力形式以气动平衡为核心。立柱后侧布置气缸或气液平衡元件，配合连杆、铰链和臂架形成重力补偿回路。当工件被吊起后，系统通过气压支撑臂架和负载，使末端在工作高度附近呈现近似悬浮状态，操作者可以轻松推动工件横向移动或微调高度。气动方案的优势在于介质清洁、动作柔和、速度易控，并且在断气时可通过保持阀和机械限位降低负载突然下坠风险；但它对气源压力、气缸行程、负载重量范围较敏感，设计时需要将额定载荷、臂长、铰点位置和气缸安装距联合计算，不能仅凭外观类比选型。

　　末端执行部分采用长臂延伸结构，端部设置竖直导向杆和吊钩，适合配合吊带、卸扣或专用吊具使用。若用于规则箱体，可更换为真空吸盘、夹钳或抱具；若用于轴类零件，可增加V型托爪；若用于机床上下料，则可在末端增加翻转、锁紧或快换接口。模型中末端吊钩位于前臂最远端，这一位置也是整机弯矩最大的工况点，因此在结构校核时应重点关注满负载、前臂全伸、主臂侧向回转制动同时发生时的组合载荷。立柱底板、回转座、主臂根部销轴和前臂铰点均属于高应力区域，需要在详细设计中设置足够的安全系数。

　　作业范围设计上，折臂结构相比单一直臂更适合有障碍物的车间环境。主臂可将末端送到较远工位，前臂能够在靠近设备、料架或工作台时折叠收放，减少臂杆与周边设备干涉。设备不承担长距离运输任务，而是服务于固定半径内的高频取放，因此布置时应让常用取料点和放料点都落在臂展舒适区，避免长期在极限伸长处操作。离地高度、末端最低下垂位置、吊钩上方安全间隙、臂架回转时与厂房立柱和管线的距离，都需要在三维环境中提前检查。

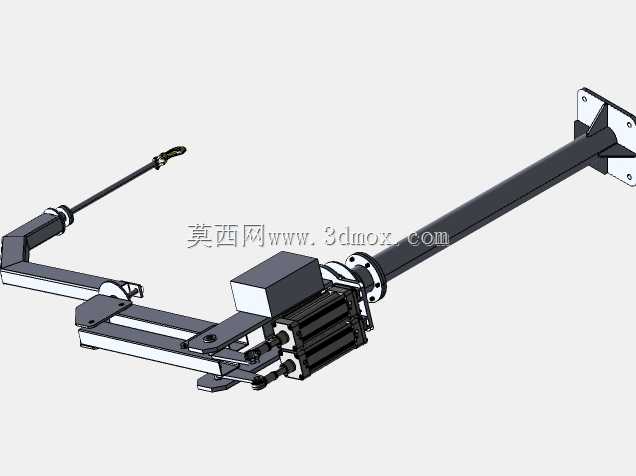

　　建模思路上，该作品完整表达了底座、立柱、回转架、主臂、前臂、气缸、铰轴、末端吊具等关键部件的装配关系，适合用于机械手方案演示、工位布局校核和非标自动化设备前期沟通。臂杆采用分段实体建模，铰链位置与实际运动轴一致，能够直观展示折叠臂的姿态变化；立柱与底座的比例反映了固定式安装设备对稳定性的要求；末端吊钩和竖直杆则提示了后续夹具扩展方向。对于结构设计人员而言，可在此基础上继续补充气动回路、平衡阀、销轴公差、焊接件壁厚、地脚螺栓规格和现场防护围栏，从而形成可加工、可安装、可维护的助力搬运设备方案。
