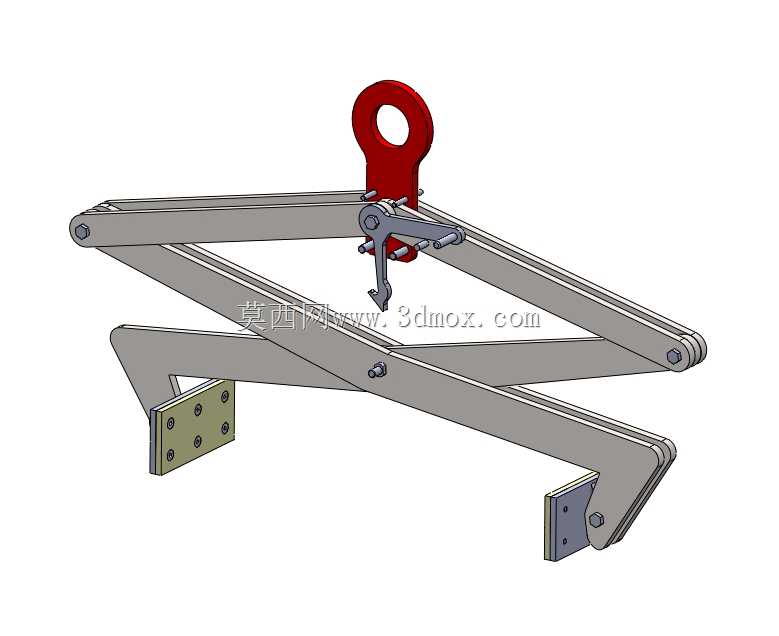

该吊具围绕200kg级工件的短距离转运、吊装对位和工位上下料场景展开,结构采用剪式连杆放大夹持力,顶部设置标准吊耳,可直接与行车、电动葫芦或手动葫芦的吊钩配合。下部两块夹持板在起吊受力后通过连杆自动收拢,贴紧工件两侧支撑面,形成自锁式夹持,落位后吊链松弛,夹爪随重力张开,无需人工反复锁紧,适合板材、箱体、规则块状件的频繁吊运。
从现场使用逻辑看,这类半自动吊夹主要服务于车间内部物流,常见于金属加工、装配线、仓储发运和维修工位。工件由地面或托盘上被垂直提起时,操作者只需将吊具跨放到工件上方,确认两侧夹持面进入有效接触范围,起升后机构即可依靠载荷产生夹紧力;下降放稳后,吊钩继续下放,连杆越过受力状态,夹臂释放,吊具可直接移走。相比螺栓压板或吊带捆绑,它减少了人工穿绳、垫护和拆卸动作,对重复节拍较高的搬运任务更友好。

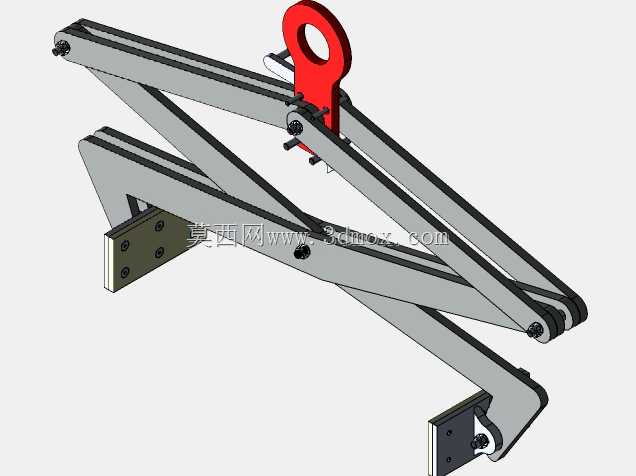

结构设计的核心在于剪臂几何关系。两根长剪臂通过中部销轴交叉连接,上端与吊耳座及短连杆组成受力闭环,下端连接夹持板。起吊瞬间,顶部吊点受拉,短连杆把力传递到剪臂,使下端夹持距离缩小;载荷越大,夹臂对工件的法向压力越明显,摩擦力随之提高。设计时需要重点控制销轴位置、臂长比例和夹持板开度,既要保证空载时能够顺利套入工件,也要保证额定载荷下夹爪不会打滑或越夹越偏。
夹持板采用带安装孔的平板形式,表面可根据被吊工件更换橡胶垫、聚氨酯垫或防滑齿板。对于钢件、混凝土块、木箱等不同接触面,垫板材质和齿形直接影响摩擦系数,也决定了最小夹持宽度与安全裕度。模型中夹持板与臂端通过螺栓和定位面连接,便于维护更换;两块板的平行度需要在装配时控制,避免局部点接触造成工件倾斜。
顶部红色吊耳为主要承载件,开孔尺寸按常规吊钩曲率和卸扣宽度预留,吊耳板与下部铰座通过销轴连接,允许吊具在起升过程中轻微摆动,以适应吊钩中心与工件重心不完全重合的情况。实际选型时,吊耳孔边距、板厚和销轴直径都应按额定载荷、动载系数及冲击工况校核,不能只按外观比例确定。
外形边界方面,吊具处于张开状态时横向跨度较大,便于越过工件;收拢后宽度随工件尺寸变化,适合一定规格范围内的块状件。高度方向由吊耳中心到下夹持面决定,车间净高、吊钩极限上升高度和工件自身高度需要一起核算,避免出现吊钩升到上限位仍无法把工件提离托盘的情况。下方夹持板的厚度、螺栓头凸出量以及臂端折弯位置,也会影响吊具进入狭窄托盘间隙或工装缝隙的能力。
建模时应把销轴、衬套、连杆、开口销和止动件按实际装配关系表达清楚。剪臂多处采用同轴铰接,运动仿真中要保证各旋转副同心,夹臂开合不能与吊耳座、连杆螺栓发生干涉。长梁件可采用焊接钢板或型材拼焊结构,腹板与加强板的布置应贴合受力路径,靠近销轴孔的位置承受挤压和弯曲复合载荷,通常需要增加衬套或加厚耳板。
在安全设计上,该类吊具不适合吊运表面油污严重、刚度不足或形状明显不规则的工件。若工件重心偏离夹持中心,吊具会产生偏转,应通过调整夹持位置或增加导向挡块来保证起吊后水平。对于边缘易损件,还需在夹板上增加软垫,防止压痕。整体结构没有复杂动力元件,维护重点集中在销轴磨损、夹板防滑层老化、焊缝裂纹和吊耳变形检查,适合作为车间常规起重辅具进行标准化管理。
