液压气动综合测试工作台三维设计

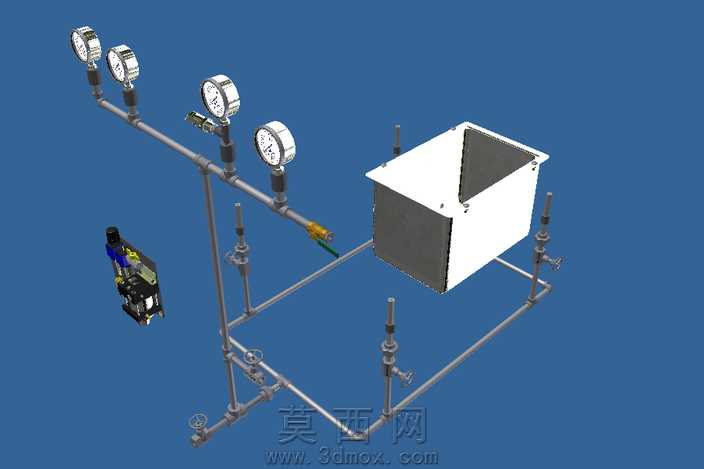

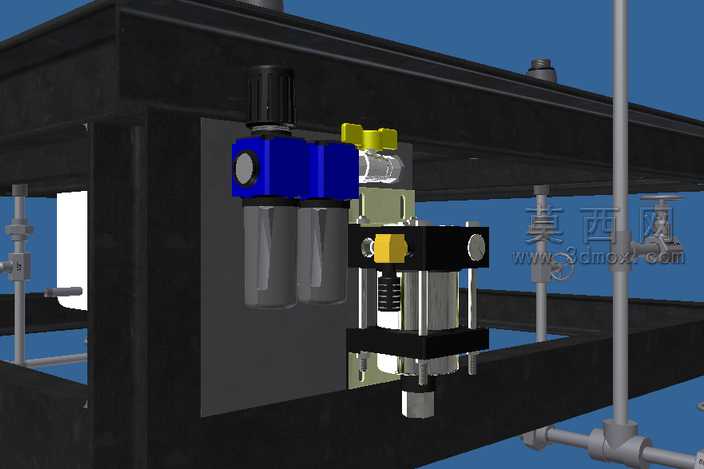

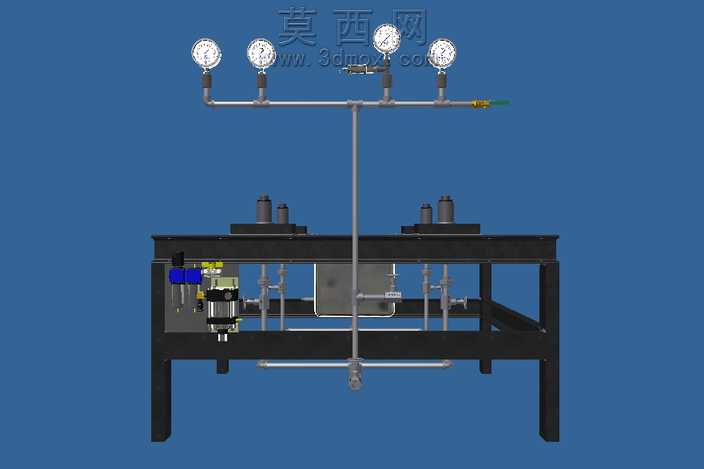

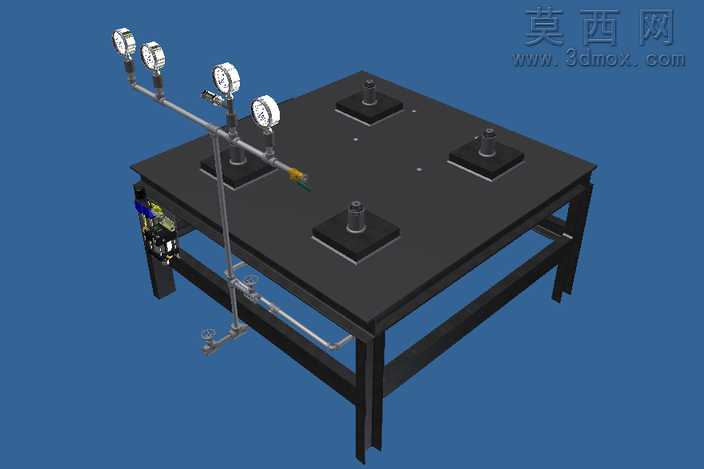

本作品为液压气动综合测试工作台的三维设计成果，建模阶段依托三维参数化设计软件完成全尺寸1:1比例搭建，首先从底部支撑框架开始构建，采用标准矩形型钢作为支腿与横纵承重梁，通过焊接约束模拟真实焊接装配关系，保证框架整体的承重刚度符合工业测试场景的使用要求。台面选用加厚钢板材质，在建模时对台面的安装定位孔位做了精准的阵列排布，预留出四个测试工位的装夹接口，每个工位配置独立的装夹基座，可适配不同规格的被测液压、气动元件。台面上方的管路系统采用硬管与接头组合建模，严格按照流体管路的排布规范设计走向，避免管路出现急弯、干涉问题，每路管路上依次配置截止阀、调压阀与高精度压力表，压力表的表盘、指针、连接螺纹都做了精细化建模还原，可直观展示不同回路的压力参数。台面侧方集成了控制气路与液压动力接口，预留的快插接头模型还原了真实工业接头的锁紧结构，底部管路沿框架横梁内侧排布，通过管卡模型做固定约束，还原真实设备的走线布管工艺。渲染阶段采用工业蓝作为背景底色，金属框架赋予哑光黑磨砂金属材质，台面钢板赋予深灰耐磨金属漆面材质，压力表表盘赋予玻璃透明材质与白色刻度表盘材质，管路根据介质类型区分材质，液压管路赋予镀锌金属质感，气动管路赋予哑光金属质感，整体渲染效果真实还原工业测试设备的质感。设计过程中充分考虑设备的操作实用性，将压力表组设置在操作人员站立时的平视高度，方便读数记录，控制阀门设置在伸手可及的台面侧方，便于操作调节，四个测试工位均匀分布在台面上，预留足够的操作空间避免不同测试项目互相干扰，整体结构兼顾测试功能的完整性与操作的人机工程学要求，可直接用于液压气动元件的压力校验、密封性能测试等场景的方案展示、结构验证与生产加工参考。
