工业用圆柱式顶杆精密三维设计作品

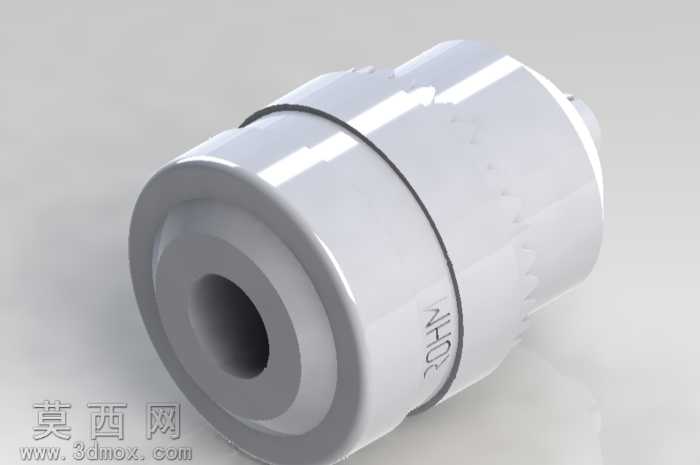

本作品为工业场景配套使用的圆柱式顶杆三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，全程遵循机械零件设计的尺寸规范与装配逻辑，首先以旋转凸台特征构建主体回转基体，精准控制外圆柱面的同轴度公差，保证各段圆柱衔接处的过渡圆角符合五金零件的加工工艺要求，避免应力集中问题。模型主体为阶梯式圆柱结构，一端开设同轴内孔，用于配套安装定位销或连接驱动杆件，内孔的深度、直径参数均参照通用五金顶杆的行业标准设定，可直接适配常规工装夹具、模具的顶出机构安装需求。外圆柱面设计有环形凹槽结构，用于安装密封胶圈或限位卡簧，凹槽的宽度、深度参数经过反复校验，既保证密封件安装后的贴合度，也不会削弱主体结构的结构强度。模型侧面蚀刻有标识字符区域，建模时采用包覆特征完成字符的凹凸效果制作，还原真实工业零件的标识刻印工艺，字符的字号、深度均符合工业产品标识的通用规范。材质渲染阶段，主体部分采用哑光硬质工程塑料搭配磨砂金属质感的混合材质，外圆柱面做高光抛光处理，还原工业级硬质合金或高强度尼龙顶杆的真实视觉效果，环形凹槽区域做深色哑光处理，区分不同结构区域的材质差异，内孔区域做金属切削纹理处理，还原机加工后的内壁质感。灯光布置采用三点布光方案，主光源从侧上方45度角投射，突出圆柱面的曲面光影过渡，辅光源补全暗部细节，避免内孔、凹槽区域出现死黑，背光源勾勒模型轮廓，强化整体的立体感与结构层次。设计过程中充分考虑零件的实际使用场景，所有棱边均做0.2mm的倒角处理，既符合零件加工的去毛刺工艺要求，也避免安装使用过程中划伤操作人员或配套构件。模型的各段尺寸均设置可编辑参数，使用者可根据实际装配需求快速调整顶杆的总长度、外圆直径、内孔尺寸等核心参数，无需重新搭建基础特征，大幅提升二次修改的效率。整体结构无冗余特征，所有几何面均经过拓扑检查，不存在破面、重叠面等问题，可直接导出为多种通用格式用于工程出图、3D打印样件、装配模拟仿真等场景，能够满足模具设计、工装夹具设计、自动化设备设计等多领域的使用需求。
