1:46传动比两匹适配齿轮箱结构设计

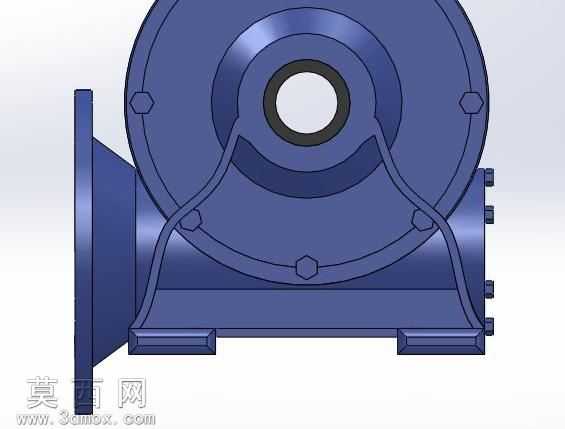

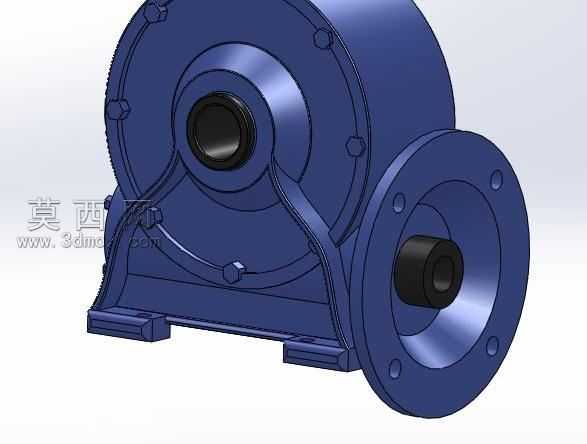

本齿轮箱采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各传动部件的装配同轴度与配合公差合理性，从输入法兰端到输出轴端的传动路径按照1:46的传动比完成齿系排布设计，适配两匹功率的动力输入工况。建模阶段首先完成箱体主体的轮廓构建，采用一体式铸造型腔的结构思路，箱体底部设置带安装孔的支撑脚座，可直接通过螺栓完成设备端的固定安装，箱体侧壁的螺栓连接位按照均匀受力的原则排布，保证上下箱壳合模后的密封性能与结构强度。输入侧采用法兰式连接结构，法兰端面预留均匀分布的安装孔位，可直接与驱动电机的输出端完成对接，输入轴的轴承位按照标准深沟球轴承的安装尺寸设计，预留合理的配合公差与轴向定位台阶。输出轴端采用中空轴套结构，可直接套装在被驱动设备的输入轴上，省去额外的联轴器连接结构，缩小整体安装占用空间。齿系建模过程中严格按照传动比计算各齿轮的模数、齿数与齿宽参数，齿轮啮合处预留合理的侧隙，避免传动过程中出现卡滞或磨损过快的问题，各级齿轮的轴肩定位、挡圈槽位置均按照机械设计标准完成参数设定，保证传动过程中齿轮不会出现轴向窜动。渲染阶段采用哑光铸铁材质赋予箱体主体，金属表面做细微的铸造纹理处理，螺栓、轴类外露部件采用光亮钢材材质，通过光影调整突出箱体的加强筋结构、连接螺栓排布与轴端的密封结构细节，整体渲染效果还原工业齿轮箱的真实质感。设计过程中充分考虑齿轮箱的装配工艺性，箱壳的开合方向、轴承的安装空间、齿轮的装入路径均做了合理性验证，避免出现无法装配的结构问题，同时在箱体的合适位置预留油位观察、注油与排油的结构位，满足后期使用过程中的润滑维护需求，整体结构紧凑，传动路径清晰，可直接用于小功率减速传动场景的结构参考与样机试制。
