冲压式板材打孔空白机结构设计

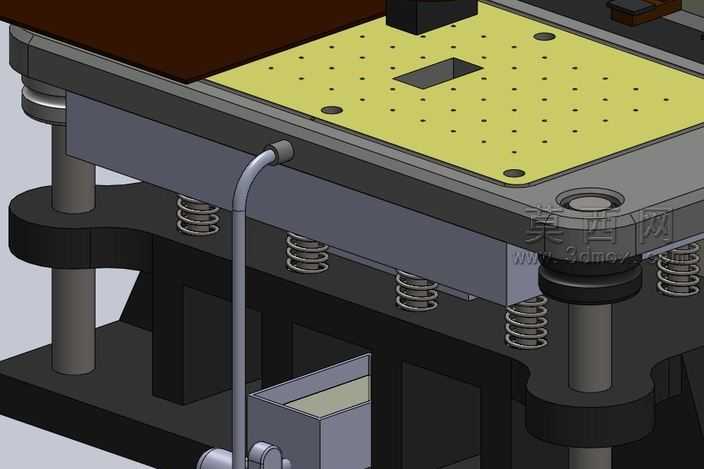

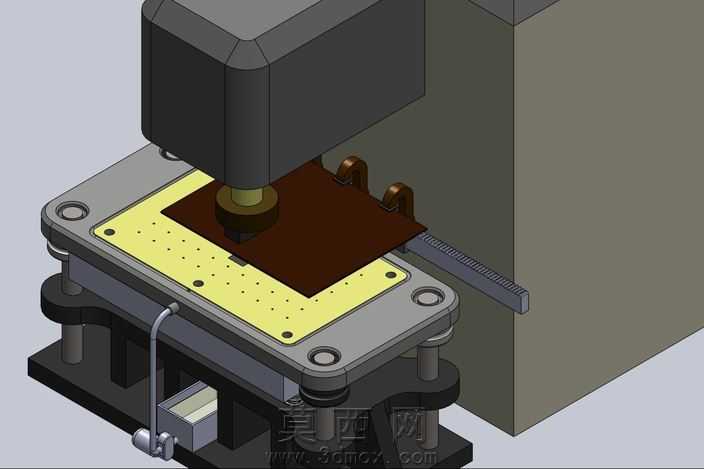

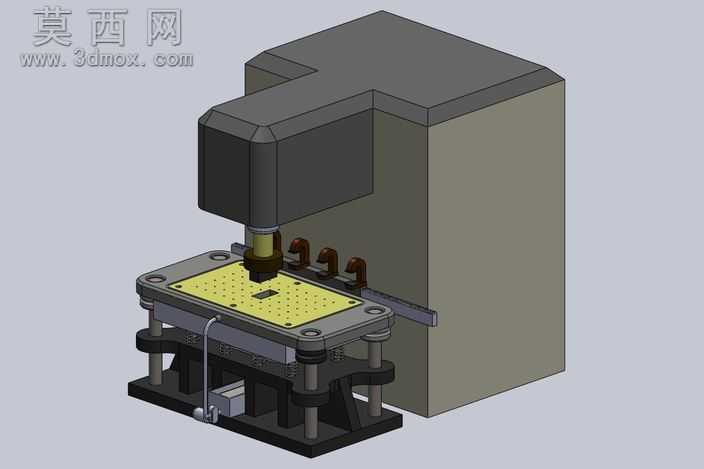

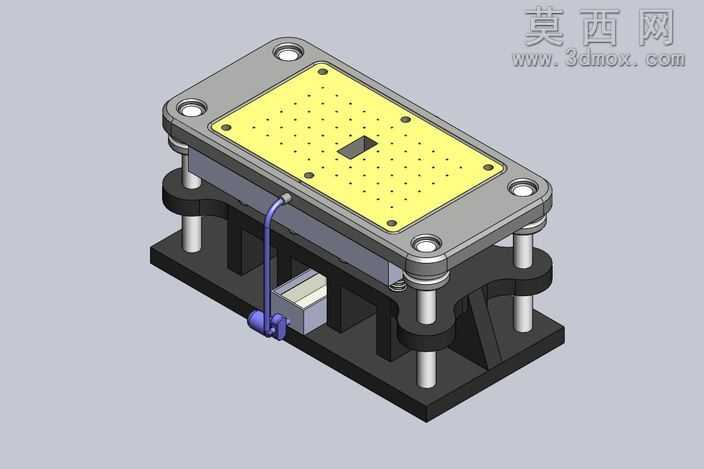

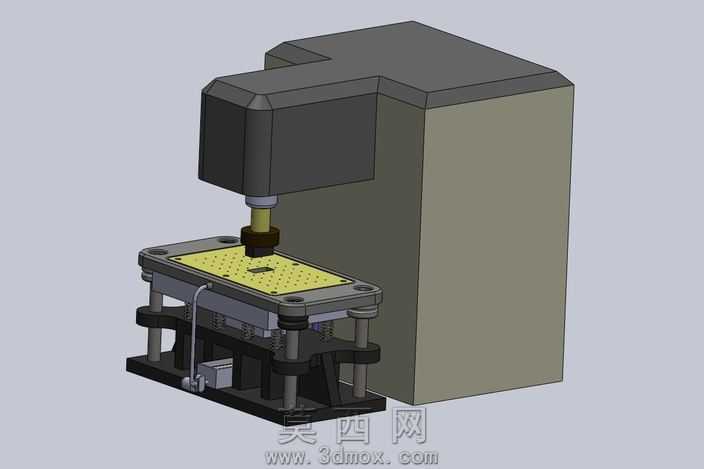

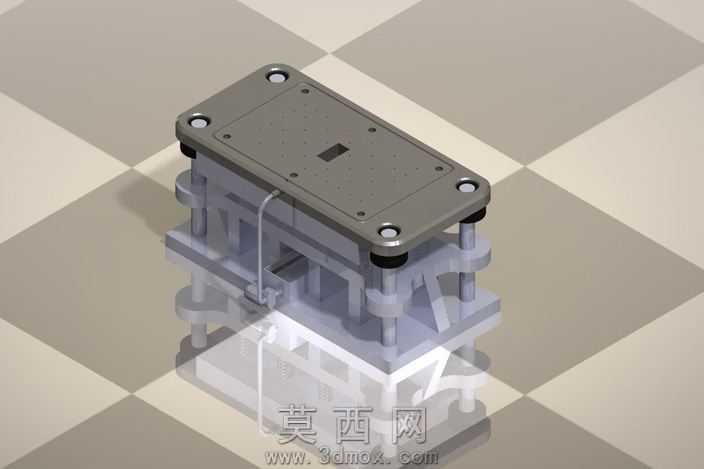

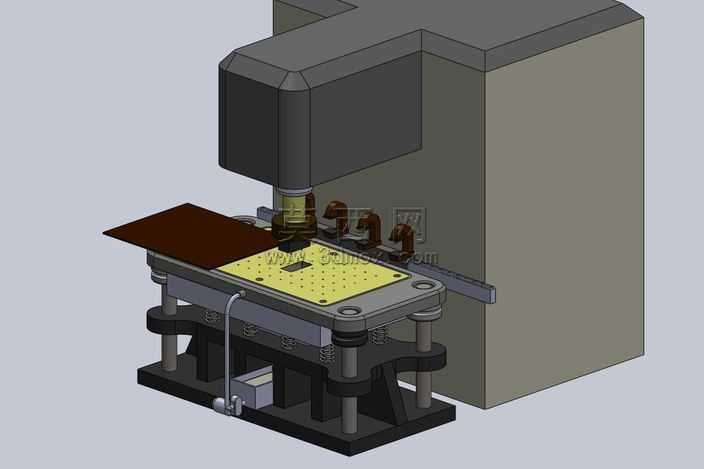

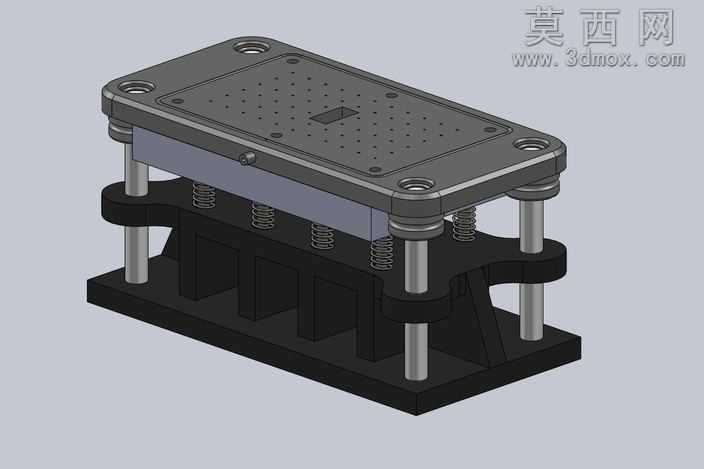

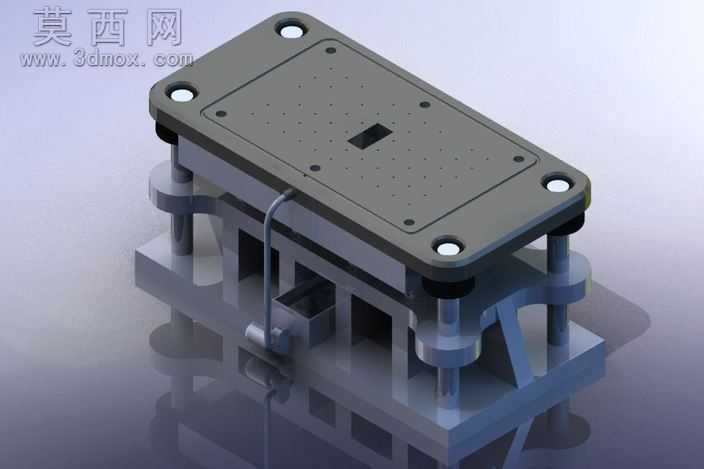

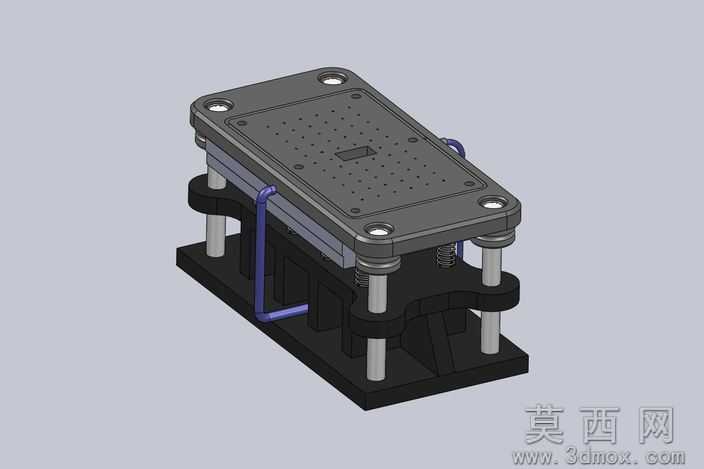

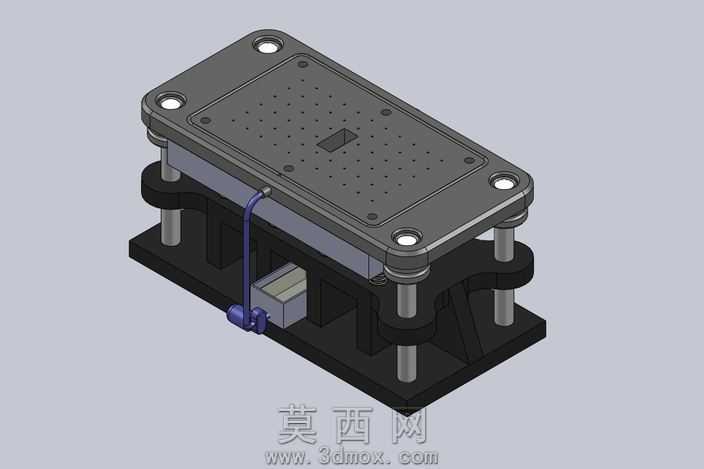

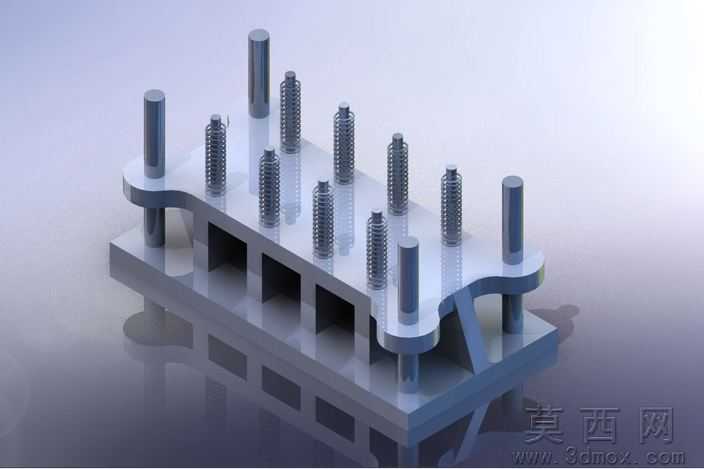

本模型为冲压式板材打孔空白机的三维结构设计，采用SolidWorks完成全参数化建模，整体装配关系清晰，各部件配合逻辑符合实际冲压加工设备的运行原理。建模过程中对设备的主体支撑框架、冲压执行机头、工件定位工装、送料导向结构、缓冲复位组件均做了完整的实体还原，未省略核心传动与支撑部件的结构细节。渲染阶段采用哑光工业灰作为机身主体材质，工作台面做了防滑金属质感处理，待加工板材采用深棕色硬质板材材质区分，定位夹具做了发黑金属质感表现，缓冲弹簧、导向导柱等标准件还原了金属镀铬的亮面质感，整体渲染效果贴近真实工业设备的视觉表现，各部件的材质区分明确，便于快速识别不同功能模块。结构设计上，设备采用立式单冲压头布局，上部为集成式冲压动力机头，下部为多层式工作台结构：底层为焊接式设备基座，承担整体设备的承重与减震功能，中层设置有四组导向导柱配合缓冲弹簧，实现冲压动作的垂直导向与回程复位，上层工作台面设置有阵列式漏料孔，对应不同打孔位置的排屑需求，台面侧边配置有可调式工件定位挡块与压紧夹具，可实现板材的快速定位与装夹固定，待加工板材可沿侧边导向条完成送料动作，适配连续步进式的打孔加工需求。本设计为初稿方案，重点还原了打孔机的核心功能结构，明确了冲压动作的执行逻辑、工件装夹定位方式、各部件的装配位置关系，可作为同类板材打孔设备的结构设计参考，也可用于后续的结构优化、细节完善与工程图转化工作，模型中各部件均为可编辑的实体特征，支持对冲压行程、工作台尺寸、定位位置等参数进行调整修改，适配不同规格板材的打孔加工需求。
