多规格PVC屏蔽绝缘铜芯导线

　　做通讯设备整机布线、小型电控柜内部走线的时候，最常碰到的痛点不是选不到线缆，而是不同信号回路、不同载流需求混在同一台设备里，要反复核对线径、绝缘层厚度和屏蔽层的装配边界，稍不注意就会出现线槽塞不下、接插件压接余量不足，或者屏蔽层接地端预留长度不对的问题。这套导线三维结构就是针对这类高频布线场景搭建的，把日常选型里最常用的0.7平方到2.5平方区间的铜芯导线做了统一的参数化建模，不用每次画走线的时候临时拉伸圆柱再套绝缘层，直接调取对应规格就能完成整机布线的干涉检查。

　　从实际装配的角度看，这类导线最核心的使用场景分三块：第一块是消费类通讯终端内部的飞线连接，比如小型网关、手持检测设备里主板和外接接口之间的信号传输，线径偏细的0.7到1.0规格刚好适配小间距接插件，弯曲半径小，在狭窄的壳体内部走线不会和周边的结构筋、电池仓发生挤压；第二块是工业通讯模组的电源回路，1.5到2.0平方的线径可以承载常规低压直流负载，PVC外护套的耐磨特性足够应对设备内部偶尔出现的摩擦拉扯，组装时顺着线槽排布也不会被钣金锐边割破绝缘层；第三块是带屏蔽要求的弱信号传输，比如传感器信号、射频反馈线，模型里单独拆分的PVC屏蔽保护层就是对应这部分需求，屏蔽层可以有效阻隔周边伺服电机、开关电源产生的电磁干扰，避免通讯信号出现丢包、跳变的问题。

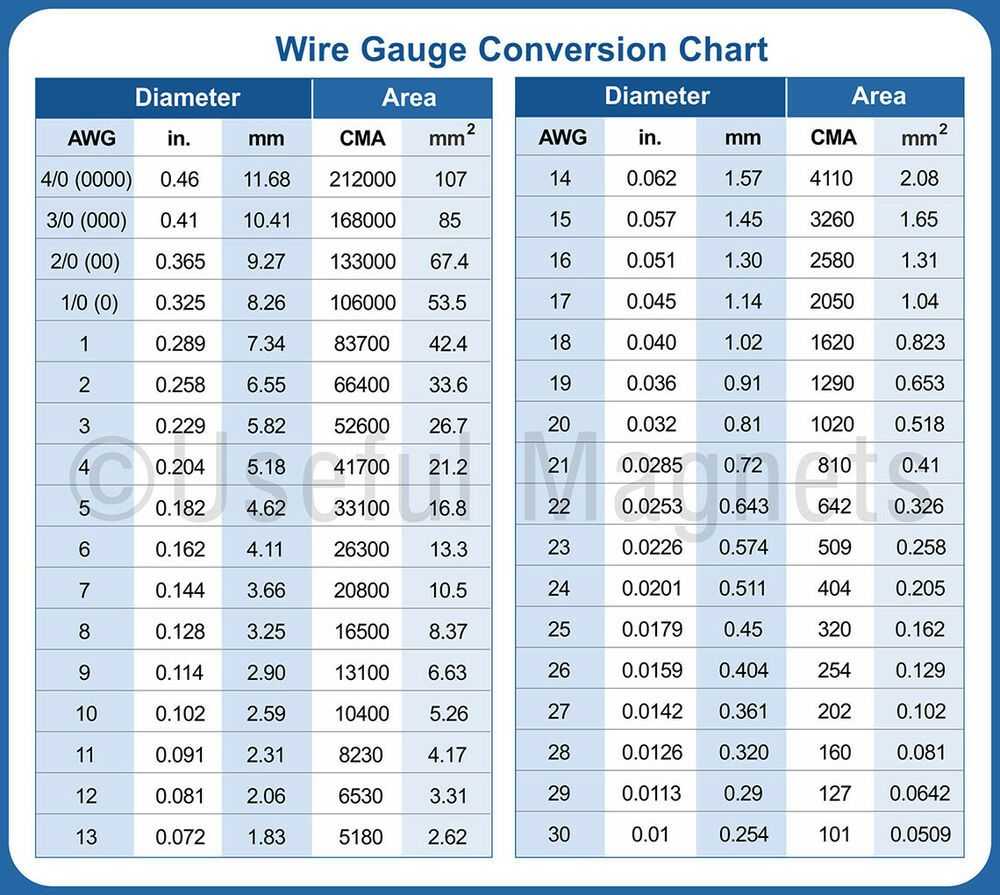

　　建模的时候特意把铜导体截面做成了标准圆形，没有用多股绞合线的复杂曲面去占用装配资源，这是工程建模里很实用的处理方式：整机布线阶段我们需要的是线缆的外轮廓尺寸、最小弯曲半径和两端接插件的配合位置，不需要还原铜丝绞合的微观结构，圆形截面的铜芯既可以准确表达导体的理论直径，也能让整个装配体的运算负载大幅降低，哪怕一台设备里布置上百根走线，软件也不会出现卡顿。整个模型把结构拆成了三个独立零件：最内层是纯铜导电芯，中间层是普通橡胶PVC绝缘保护套，外层是针对屏蔽需求增设的PVC屏蔽防护层，三层结构的尺寸完全对应实际线缆的生产公差，内层铜芯直径覆盖0.7到2.5平方对应的标准导体尺寸，中间绝缘层的厚度按照常规民用布线的耐压等级设定，外层屏蔽护套的壁厚则参考了工业屏蔽线的常规尺寸，组装之后的整体外径和市售标准线缆的实测尺寸偏差控制在5%以内，用来做布局干涉检查完全可以满足精度要求。

　　外形尺寸和安装边界这块是建模时重点核对的部分，很多新手画走线的时候只画导体的直径，忽略绝缘层和屏蔽层的厚度，最后出装配图的时候才发现预设的φ5走线孔穿不下两根带屏蔽的2.5平方导线，或者线槽里的线缆填充率超过了规范要求的40%。这套模型里每一种线规的整体外径都做了标定：细规格线不带屏蔽层的时候整体外径很小，可以轻松穿过φ3的过线孔，加上屏蔽层之后外径小幅提升，适配φ4的护线圈；粗规格的2.5平方导线本身绝缘层厚度更大，带屏蔽之后的整体外径要预留足够的穿线空间，布局时过线孔直径至少要比线缆外径大1mm，避免穿线时护套被孔边刮伤。另外模型也预留了颜色配置的选项，白色、红色、黑色、黄色、蓝色五种常规线色可以直接切换，车间装配时可以按照行业惯例区分回路：红色一般接直流正压，黑色接公共地，黄色和蓝色用来区分不同的通讯信号通道，白色做备用回路标识，不用后期在图纸上额外标注线色，生产端拿到三维模型就能直接对应线缆选型。

　　设计思路上没有做多余的装饰结构，完全围绕工程实用性展开：线缆的两端做了平整的切面，既可以直接和冷压端子、接插件做配合装配，也可以根据实际走线长度任意裁剪延伸，弯曲的时候可以按照最小弯曲半径调整路径，不会出现绝缘层和铜芯分层显示的建模错误。做线束装配仿真的时候，这套模型可以直接用来模拟线缆在壳体内部的弯折状态，检查上盖扣合时会不会压到导线、连接器插拔时线缆的拉扯余量是否足够，提前规避量产阶段才发现的走线干涉问题。不管是做通讯产品的结构设计，还是自动化设备的电控布线，这套标准化的导线模型都能省去大量重复建模的时间，所有尺寸边界都贴合实际物料参数，不会出现三维布局和实际装配脱节的问题。
