适配Arduino开发板的JST四针快速连接器

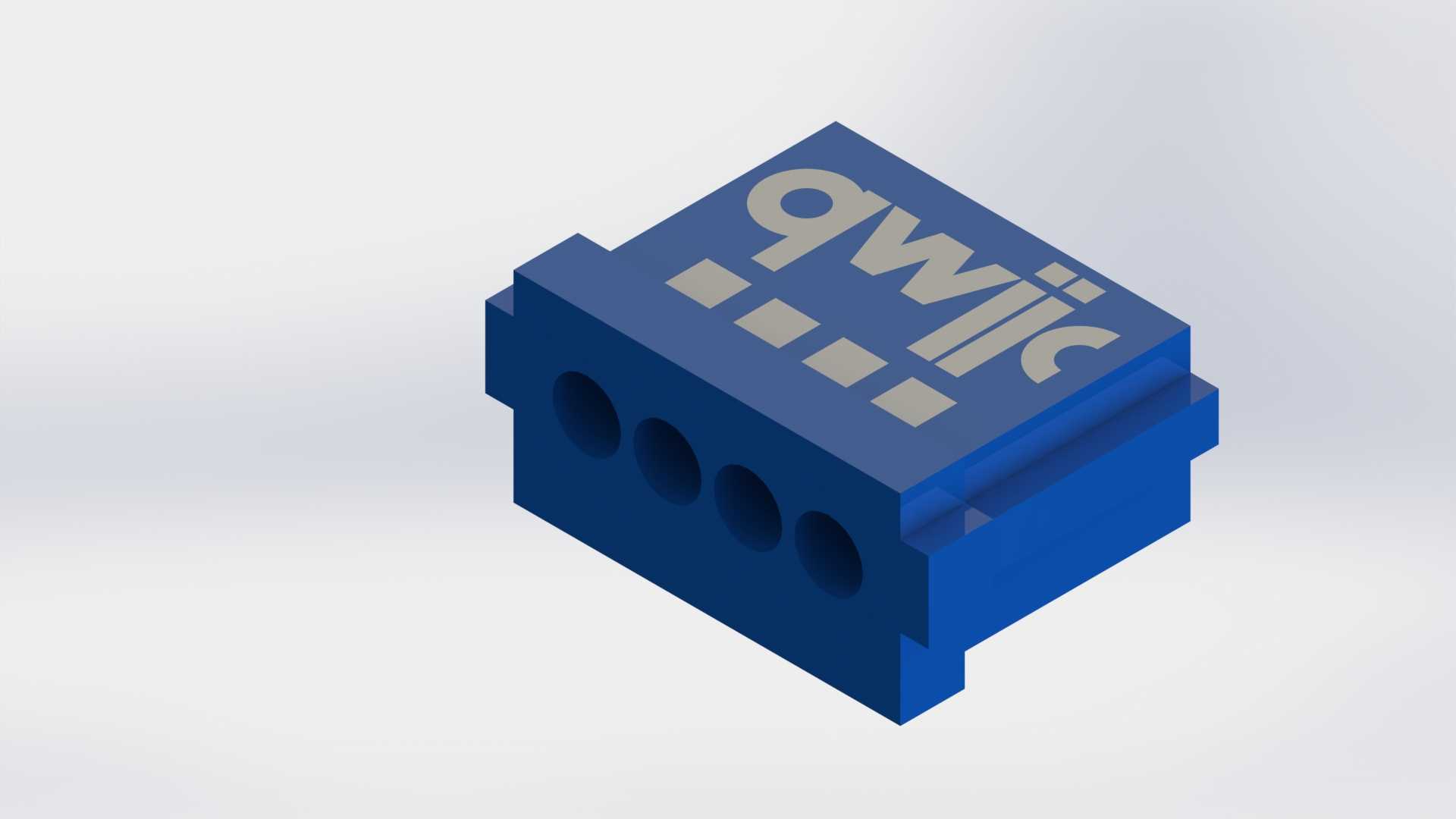

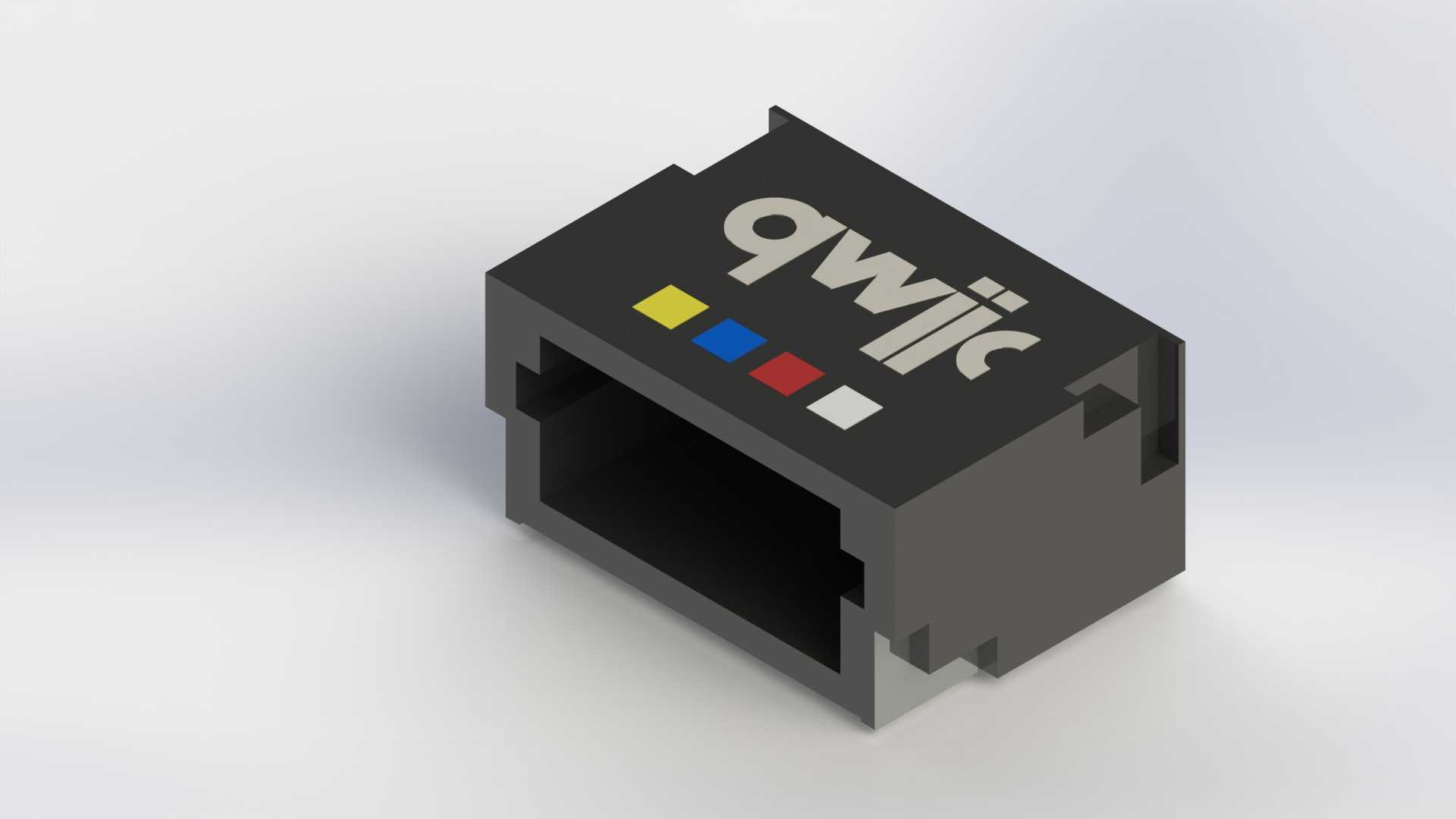

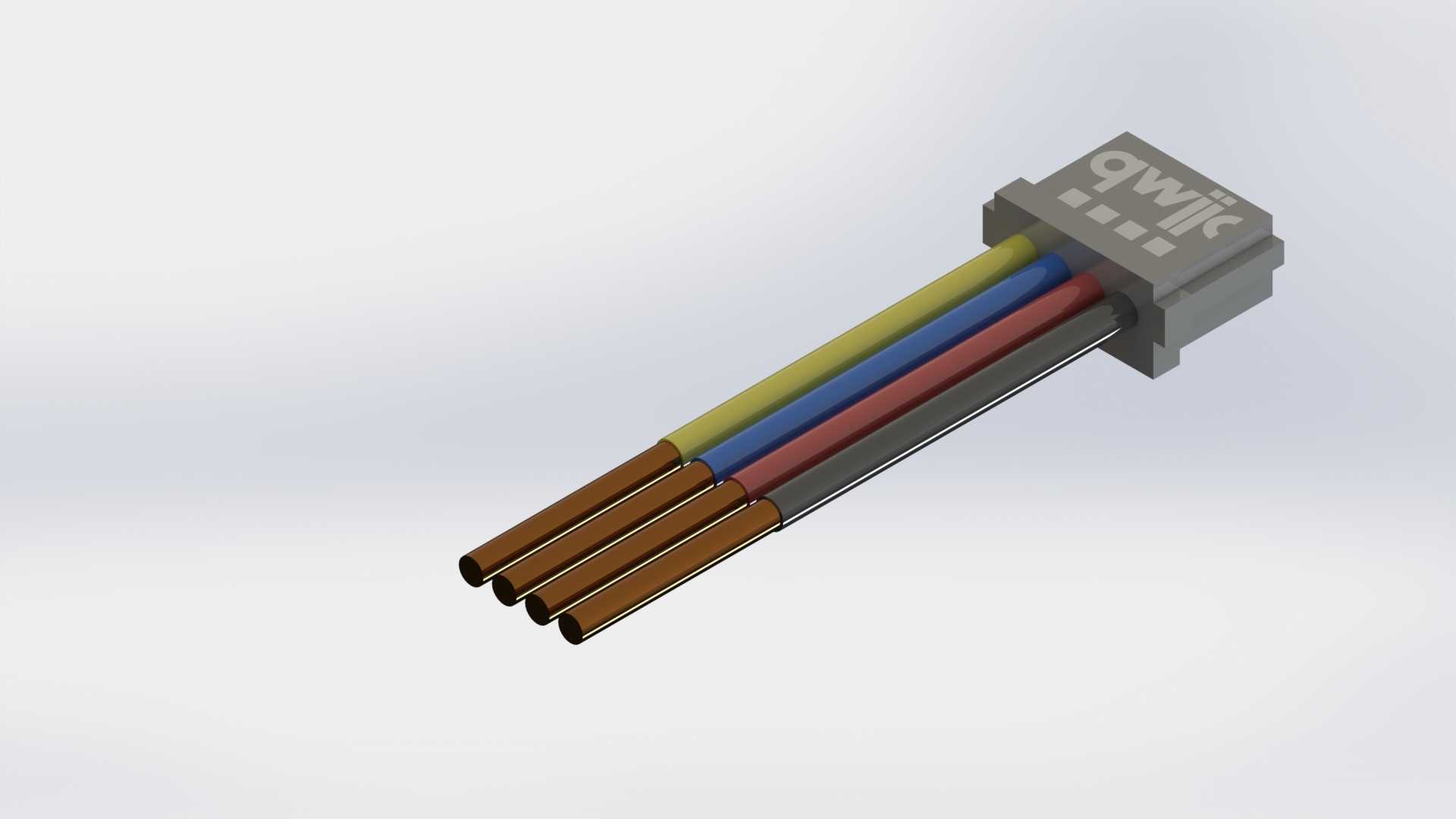

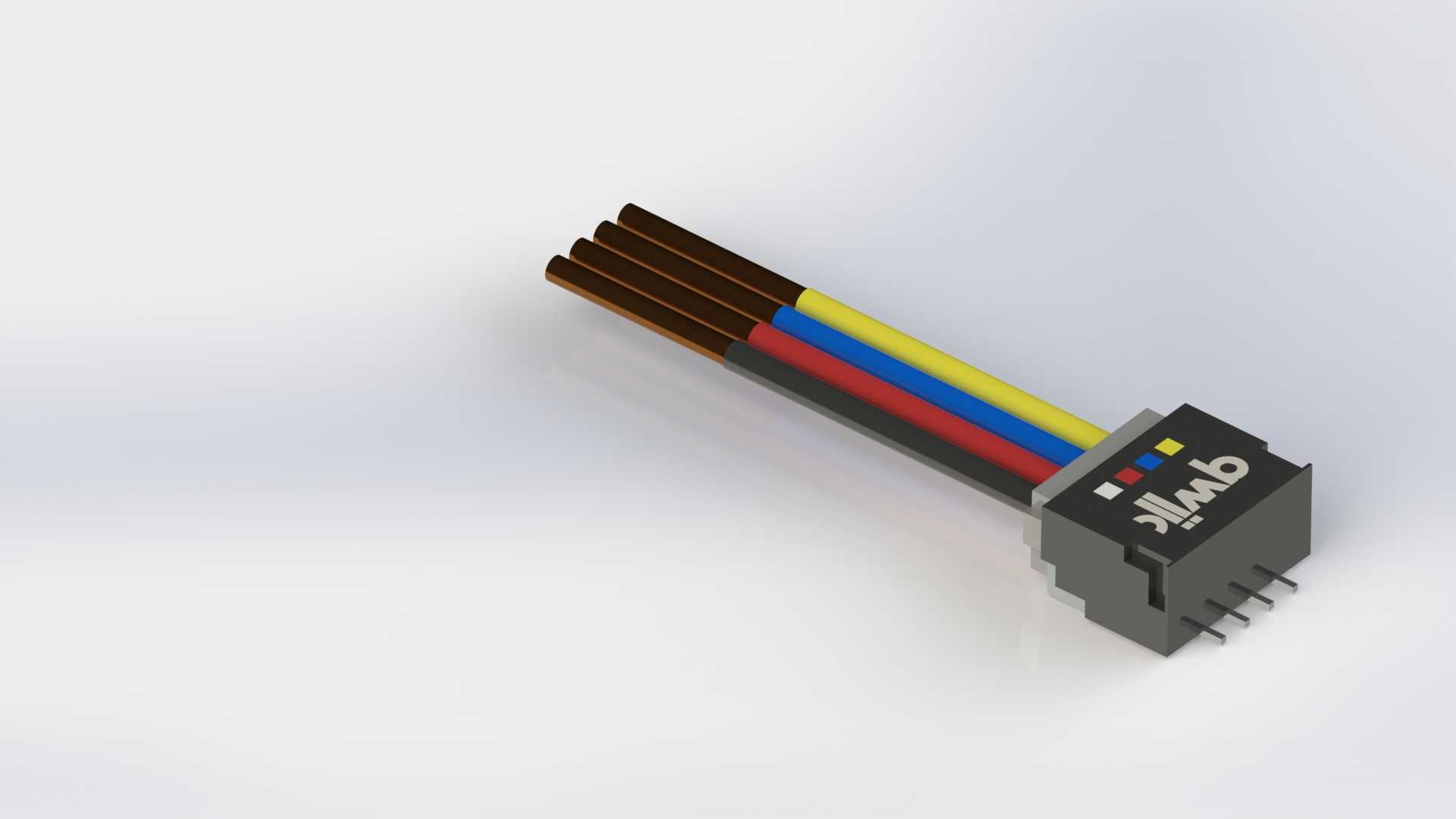

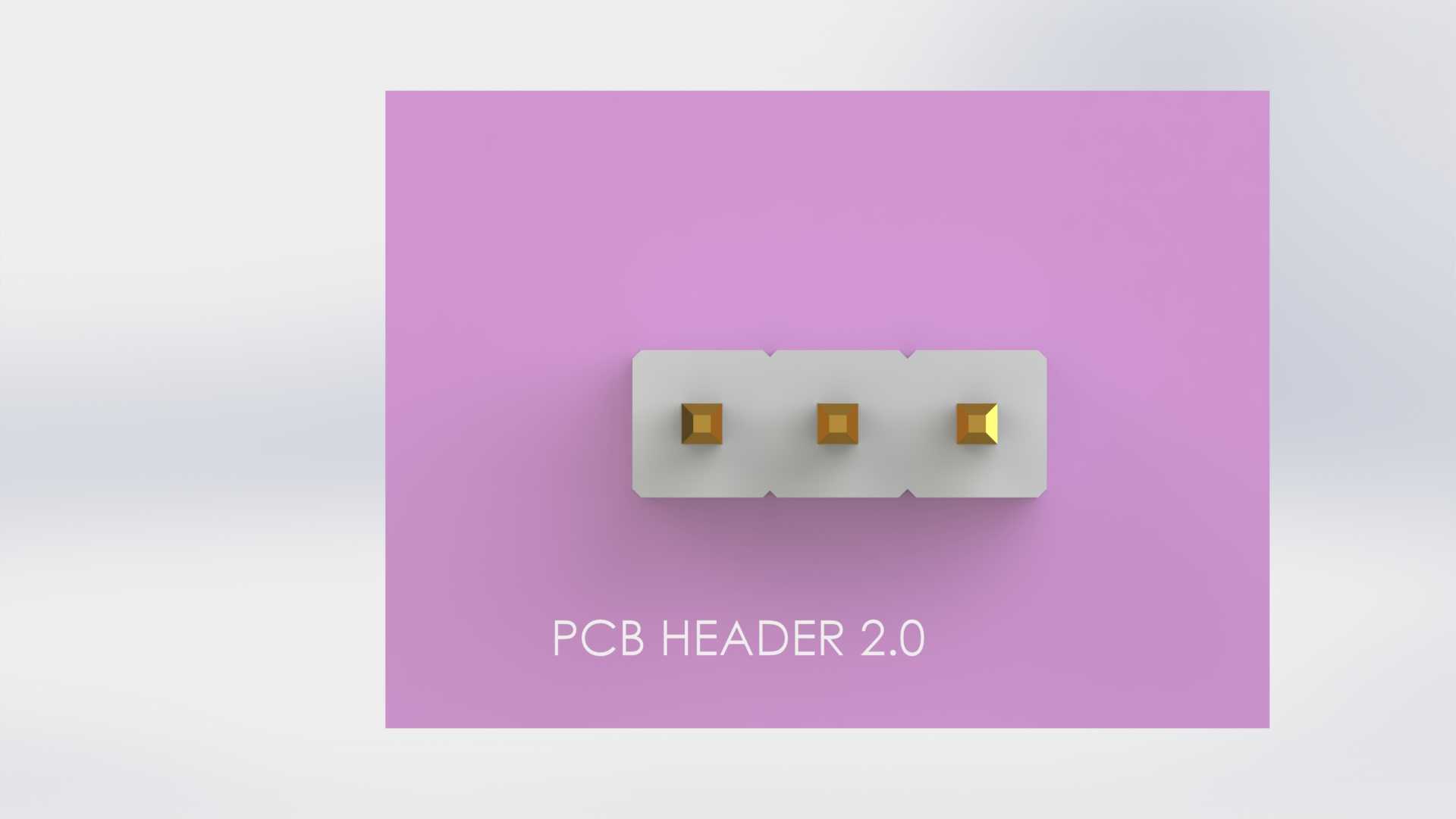

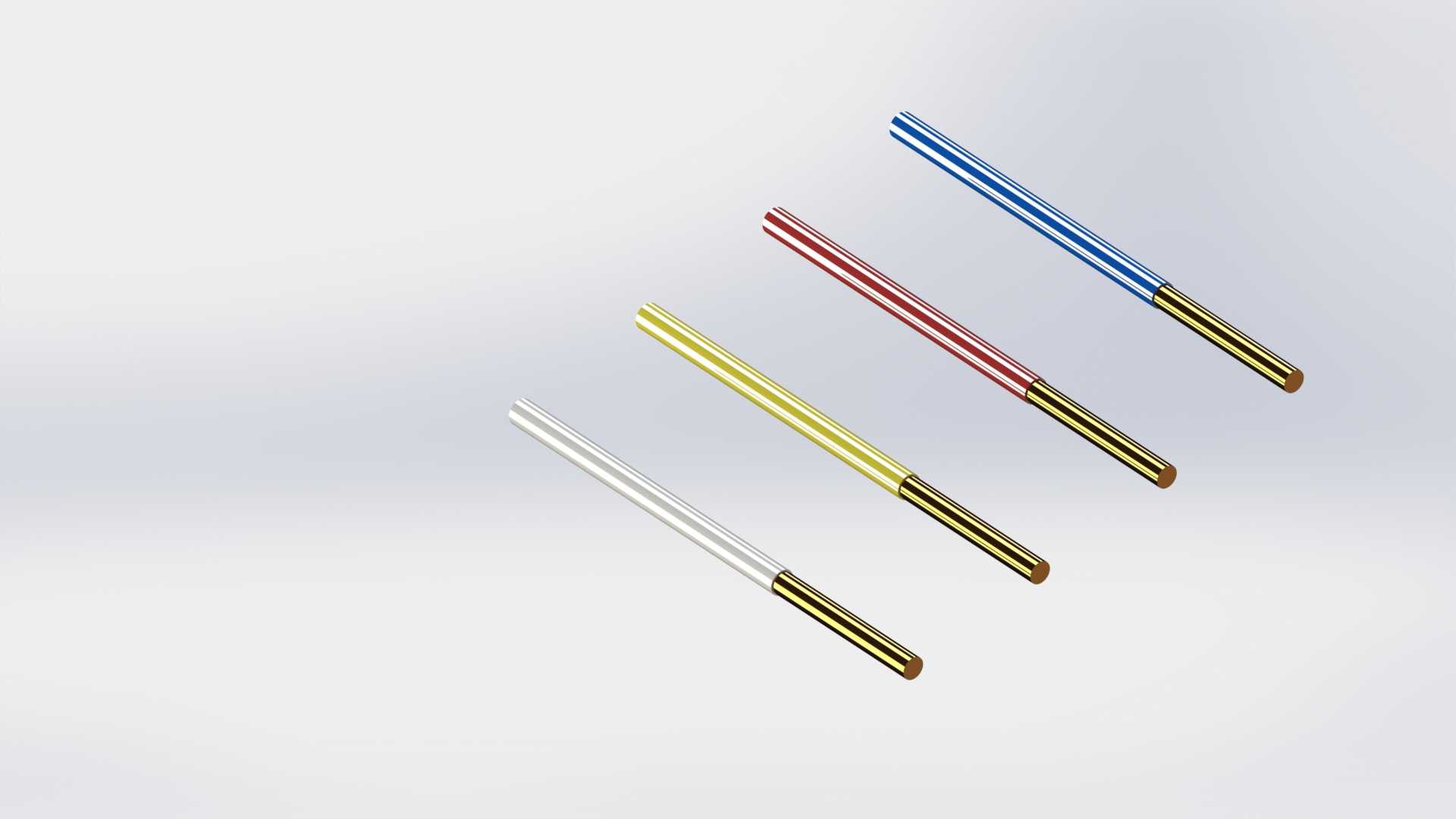

　　这部分结构的尺寸公差需要控制在合理范围内，既要保证插接时能够顺畅对位，不会出现插反的情况，也要避免卡扣过松导致使用过程中受外力拉扯出现松脱，造成信号中断或者供电接触不良的问题。配套的线束部分模型还原了四根不同颜色的线芯与外层绝缘层结构，实际工程应用中不同颜色的线芯对应不同的信号定义，通常包含电源正、电源地、两路信号传输通道，能够满足多数I2C接口传感模块、小型执行器的接线需求，线芯端部的压接端子结构也做了完整还原，这部分结构是保证连接导通可靠性的核心，压接部位的包裹尺寸需要匹配线芯的线径范围，既能够牢牢固定线芯避免拉脱，也不会压断线芯造成断路。连接器母座端的设计需要兼顾SMT贴装与手工焊接的双重需求，在嵌入式开发与小型电子设备装配场景中，板间信号连接、外设扩展的可靠性始终是结构设计环节需要重点考量的内容，这类四针快速连接器的应用场景覆盖了开源硬件原型搭建、小型传感模块接线、低功耗外设供电与信号传输等多个工程环节，能够在有限的PCB安装空间内完成多线路的快速对接，避免飞线焊接带来的线路杂乱、接触不良、维护拆解困难等常见问题。从实际使用需求出发，这类连接器的设计首先要匹配常规PCB板的焊盘布局标准，公头端的插针间距需要适配通用0.1英寸（2.54mm）的网格焊盘规格，同时也要兼容部分高密度板卡使用的2.0mm间距布局，在模型构建过程中，需要完整还原公头插接端的导向结构，也就是接头两侧的防呆卡扣凸起，

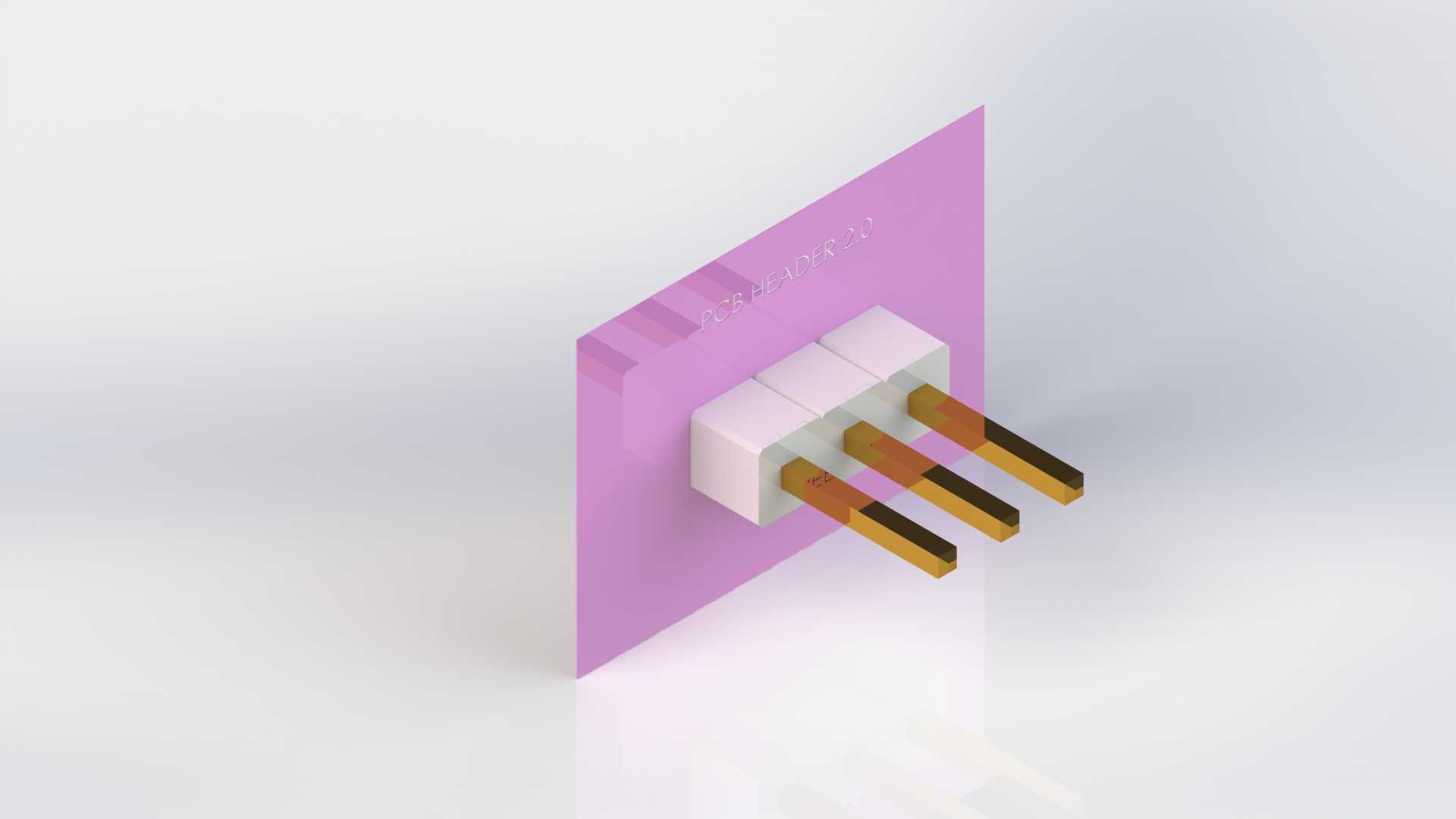

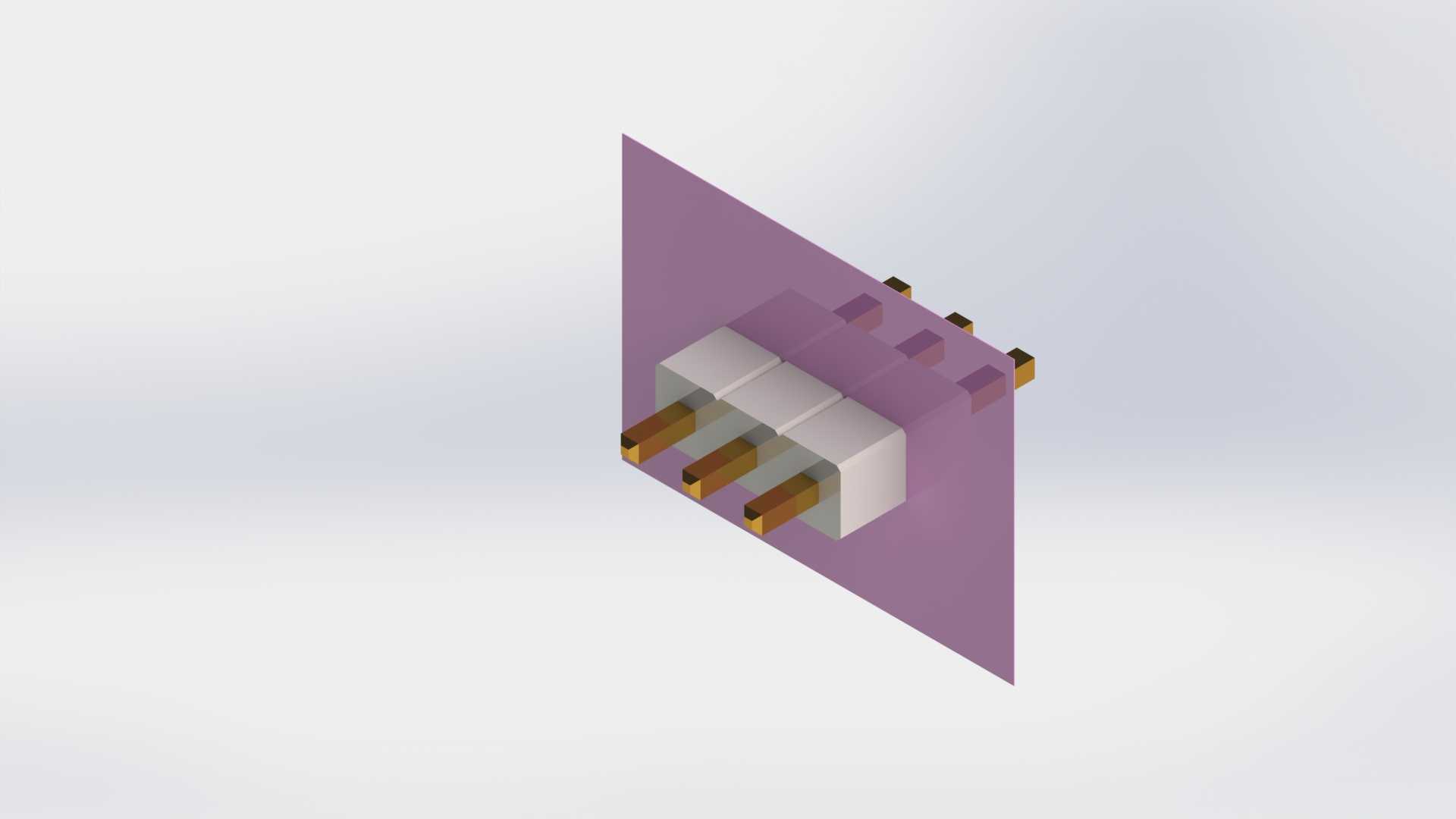

　　底座的定位柱尺寸要匹配PCB上对应的定位孔，过回流焊过程中能够起到固定作用，避免贴片偏移，焊盘引脚的伸出长度需要留出足够的焊锡附着空间，保证焊接后的结构强度，即使在频繁插拔的使用场景下，也不会出现焊盘脱落的问题。从安装边界来看，这类连接器在PCB板上占用的投影面积极小，母座安装后高出板面的高度控制在较低范围内，不会对周边布置的其他电子元件造成空间干涉，带线束的公头端插接后，线束引出方向平行于PCB板面，能够适配外壳内部空间局促的小型设备装配需求，比如手持检测设备、桌面级小型传感节点、开源硬件开发项目的外壳内部，不会因为连接器的突出尺寸过大导致外壳无法合盖。在结构设计的细节处理上，连接器本体的塑料绝缘部分做了加强筋结构处理，

　　在频繁插拔的受力位置增加壁厚，避免多次插拔后塑料部分出现开裂、形变，接插接触面的金属部分还原了弹性接触片的结构，这部分结构的弹性形变范围是设计重点，既要保证插接后金属片能够紧密贴合公头插针，降低接触电阻，避免信号传输过程中出现压降过大、信号丢包的问题，也要保证弹性片的抗疲劳强度，经过数百次插拔后依然能够保持足够的接触压力，不会出现接触松动的情况。在Arduino相关的项目开发中，这类快速连接器能够大幅提升原型搭建的效率，不需要对每根线进行单独焊接，只需要将预压接好线束的公头插入对应母座即可完成接线，在项目调试阶段需要更换模块、调整接线时，也可以快速插拔完成线路调整，不会因为反复拆焊对PCB焊盘造成损伤。

　　同时这类连接器也适用于小批量量产的小型电子设备，标准化的接插件结构能够降低生产装配的接线难度，不需要工人具备熟练的焊接技能，只需要对准接口插入即可完成线路连接，提升装配效率的同时也降低了虚焊、错焊的不良率。模型构建过程中完整还原了连接器的所有装配细节，包含公头、母座、压接端子、带绝缘层的线芯、PCB安装板等所有组成部分，各部件之间的装配间隙符合实际生产的公差要求，能够直接用于结构干涉检查、安装空间模拟、整机装配仿真等设计环节，帮助结构设计人员在项目开发初期就确认连接器的安装位置是否合理，是否会和周边结构件、其他电子元件产生空间冲突，提前规避装配阶段才会发现的结构问题，减少设计迭代的次数，缩短项目开发周期。
