ZIO快速连接器OLED显示屏PCB组件

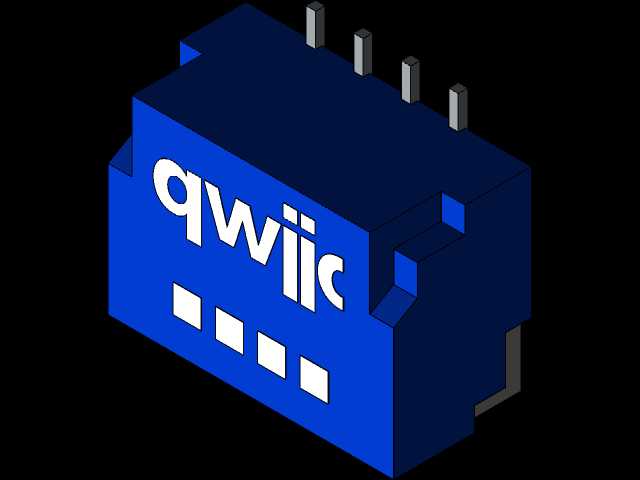

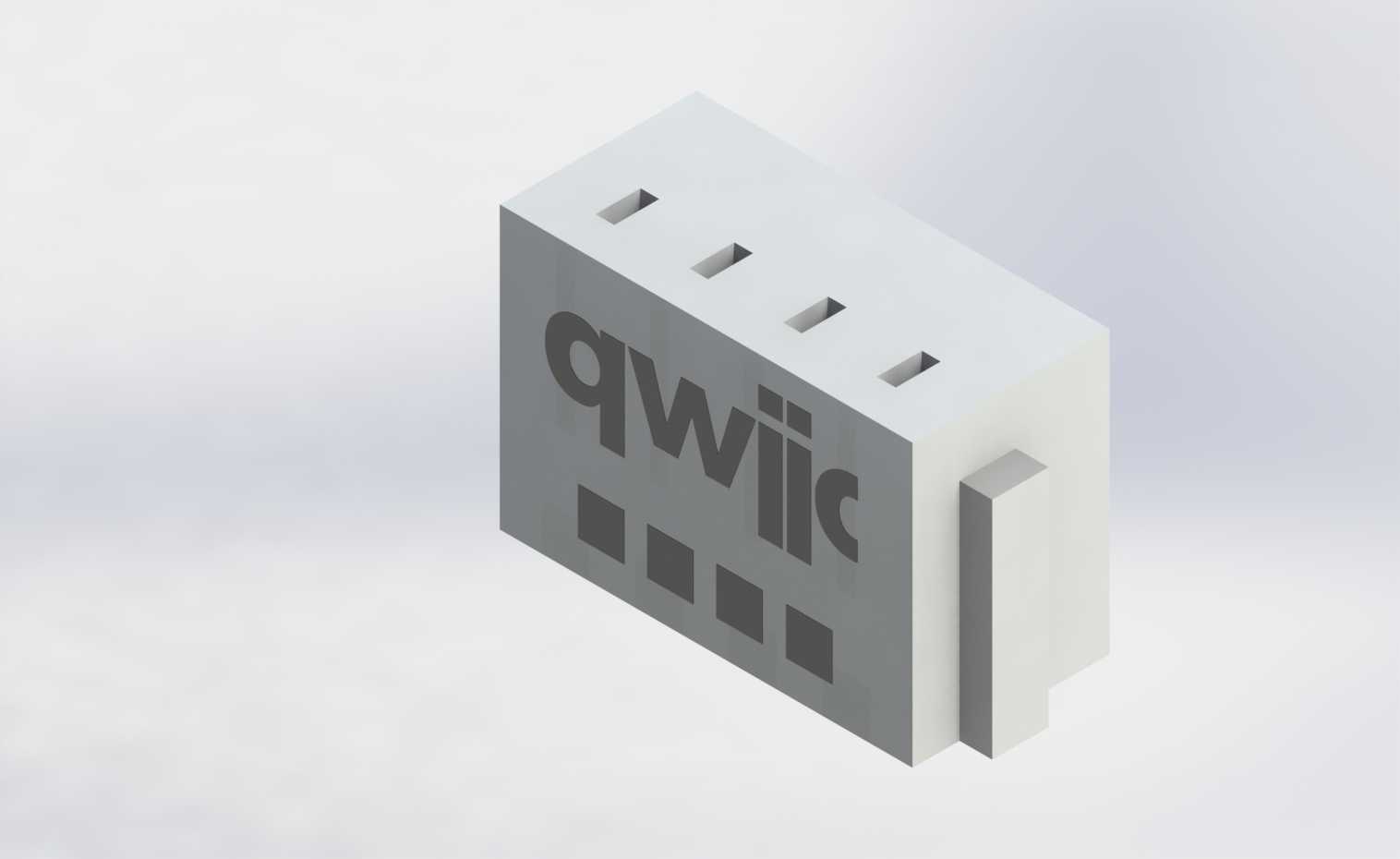

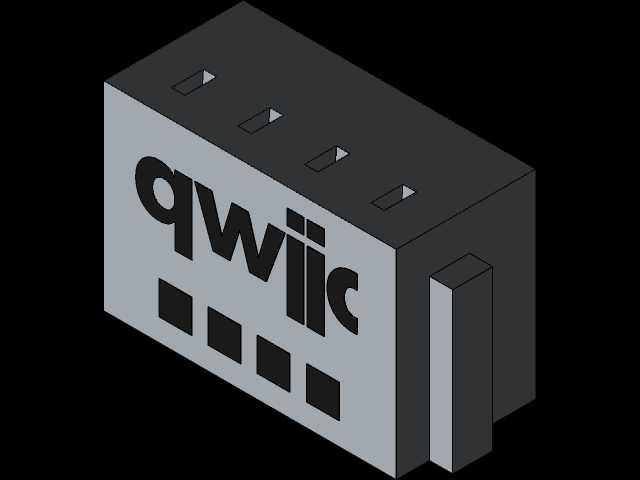

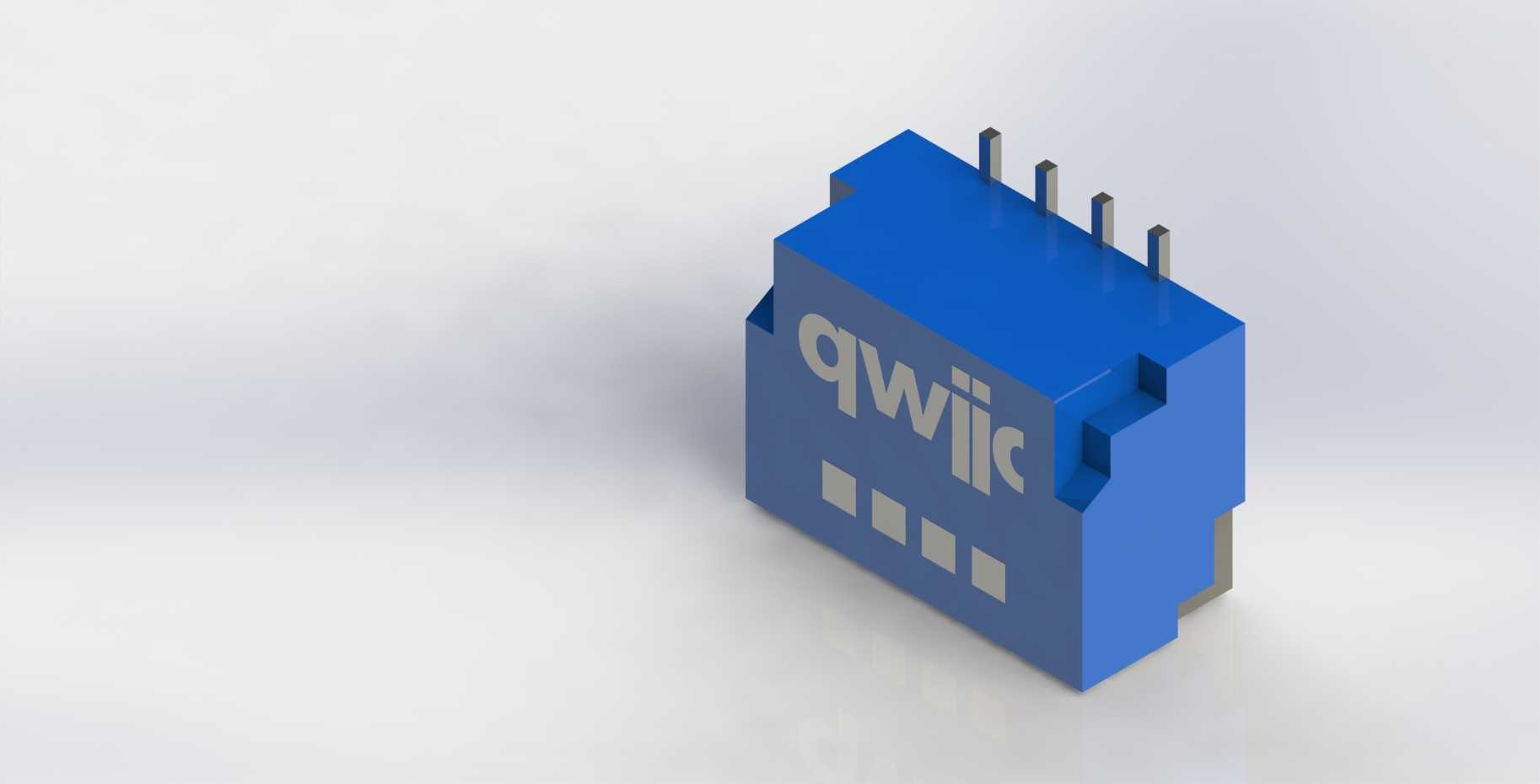

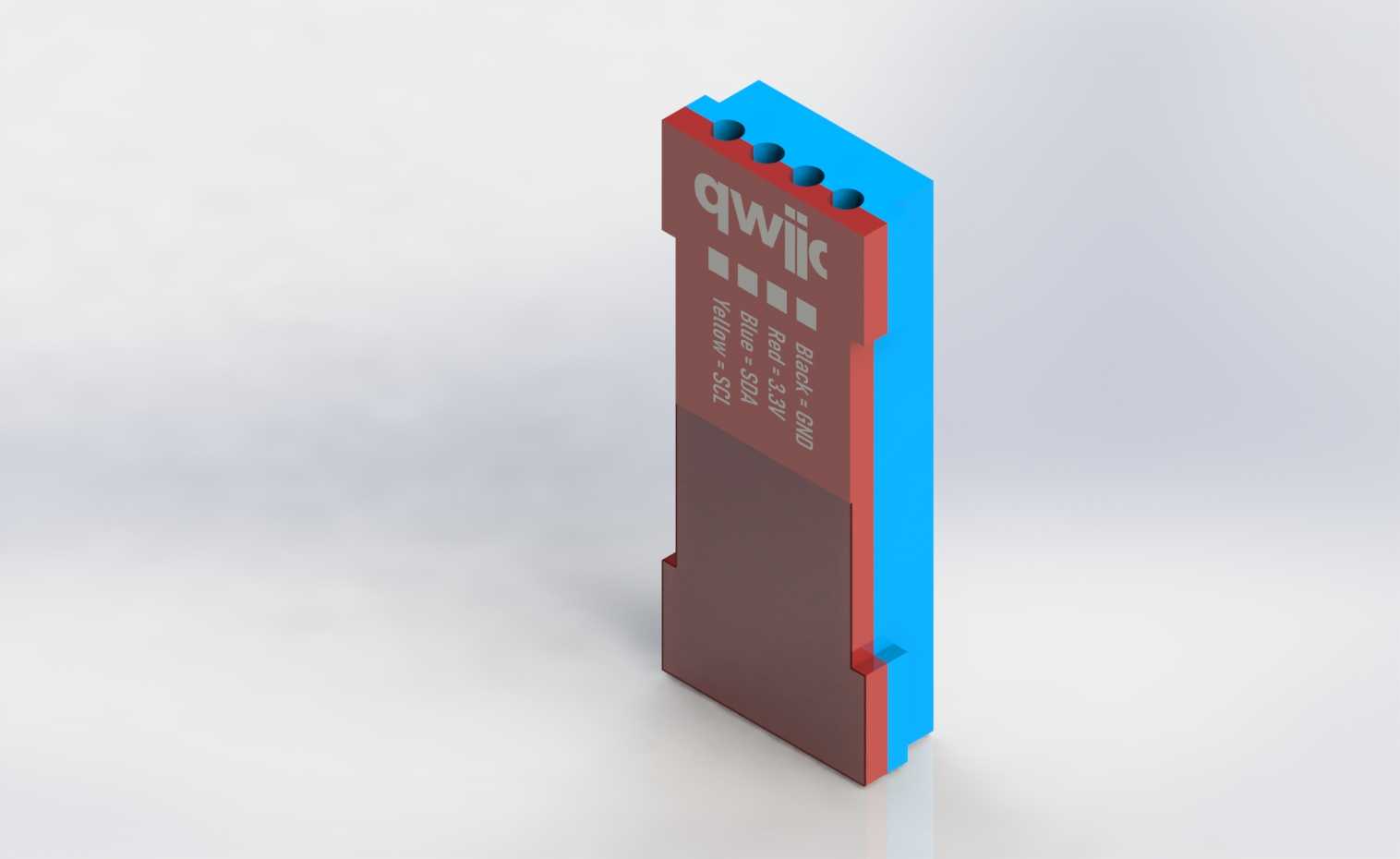

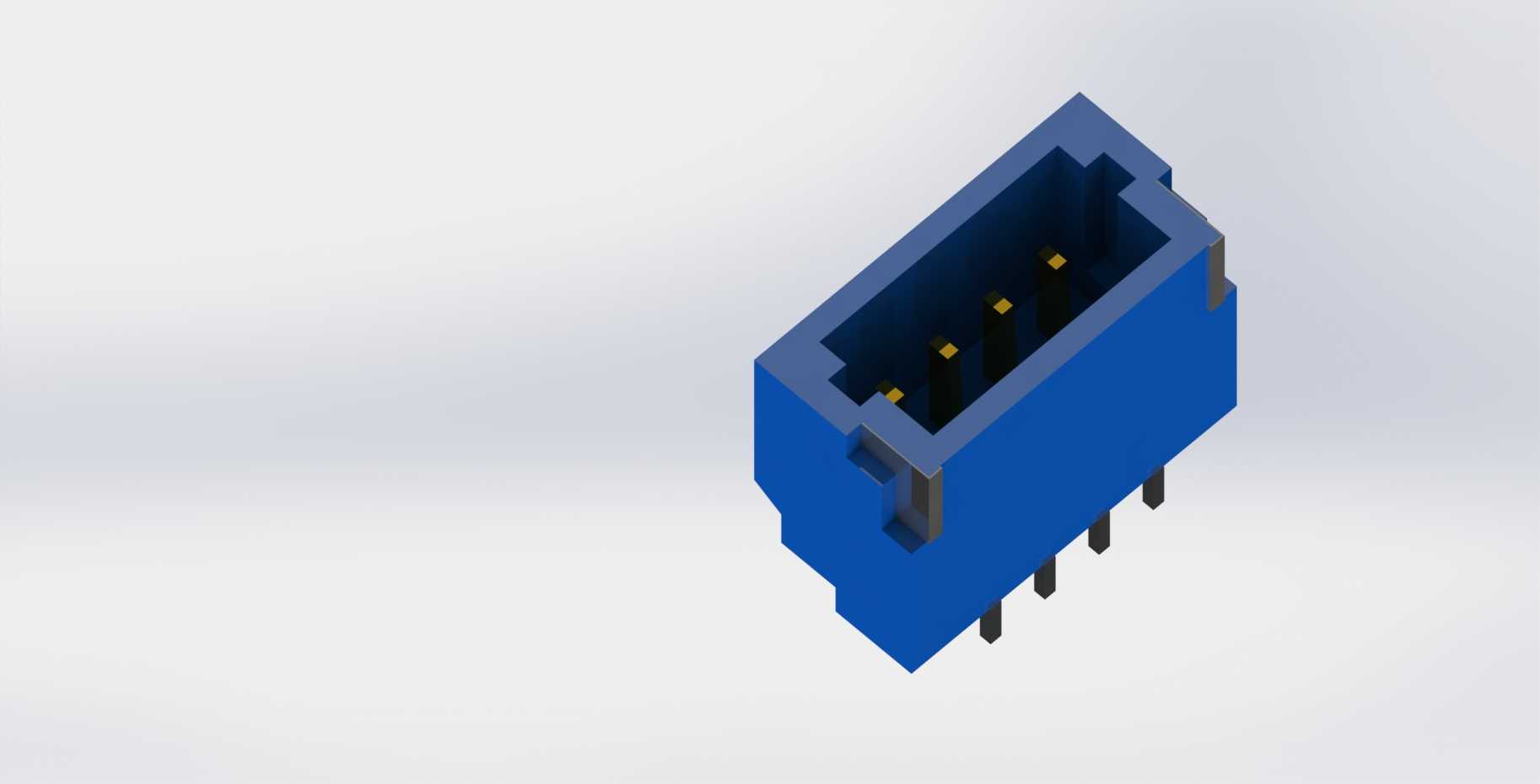

　　这套结构围绕小型电子设备内部的快速互联需求展开，主体包含ZIO快速连接器、OLED显示屏PCB、带外螺纹安装结构的导线以及配套渲染装配关系。连接器本体采用细长立式排布，适合在空间紧凑的控制板、传感模块、手持终端或小型通讯设备中使用。它的核心作用不是承担大电流传输，而是在有限板内空间里完成显示信号、控制信号和低压供电线路的可靠对接，减少传统飞线焊接带来的装配不一致问题。

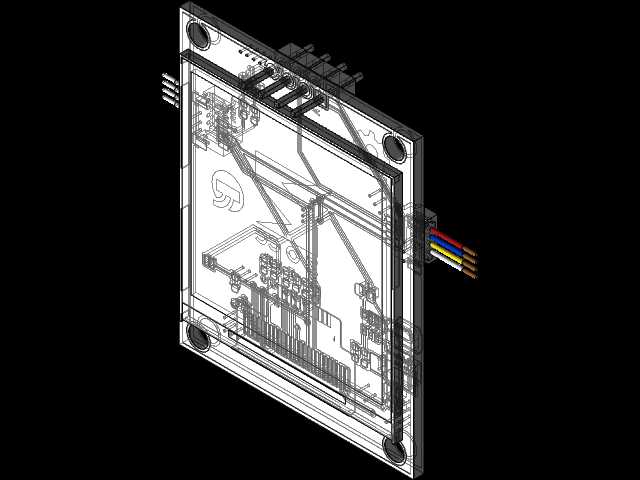

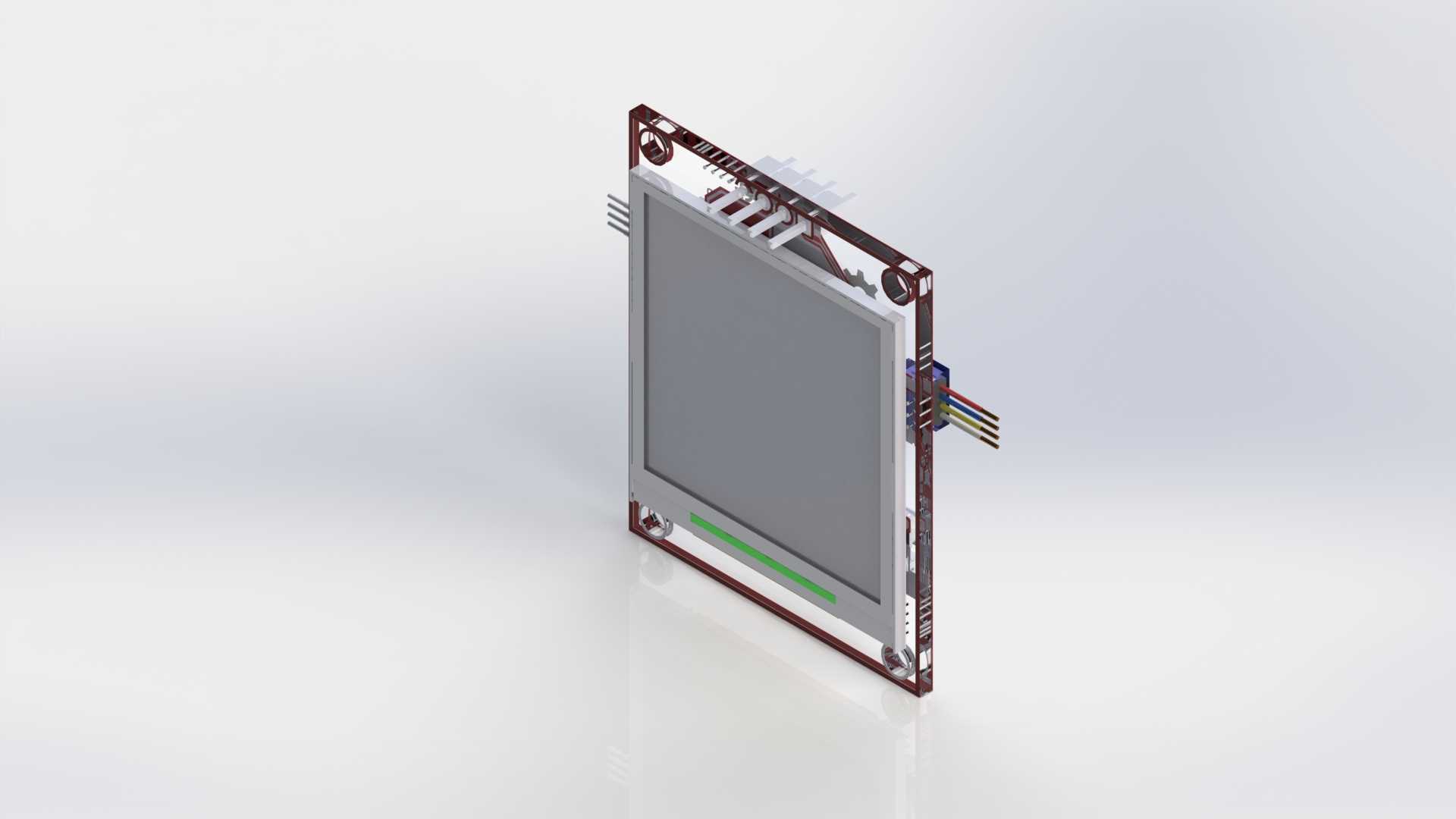

　　从实际装配角度看，连接器与PCB之间需要同时考虑插接方向、端子接触位置、壳体避让和后期维护。PCB上布置OLED显示区域及相关连接焊盘，板边与连接器端子对应，形成可快速插拔的信号通路。设计时将连接器高度、板厚、显示屏边缘和导线出线方向放在同一装配空间内校核，可以避免显示屏装配后与连接器外壳发生干涉，也能防止导线弯折半径过小造成根部应力集中。

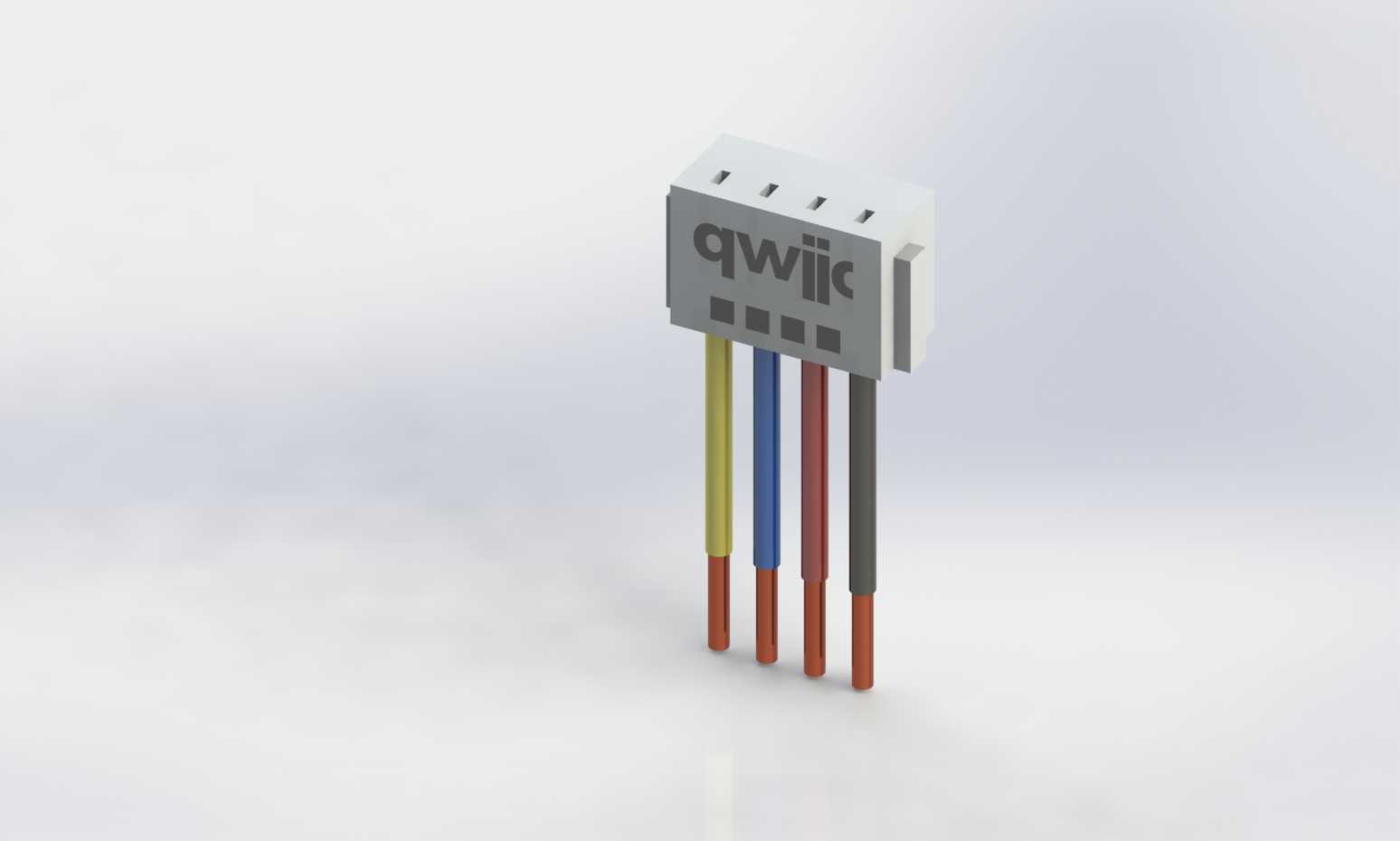

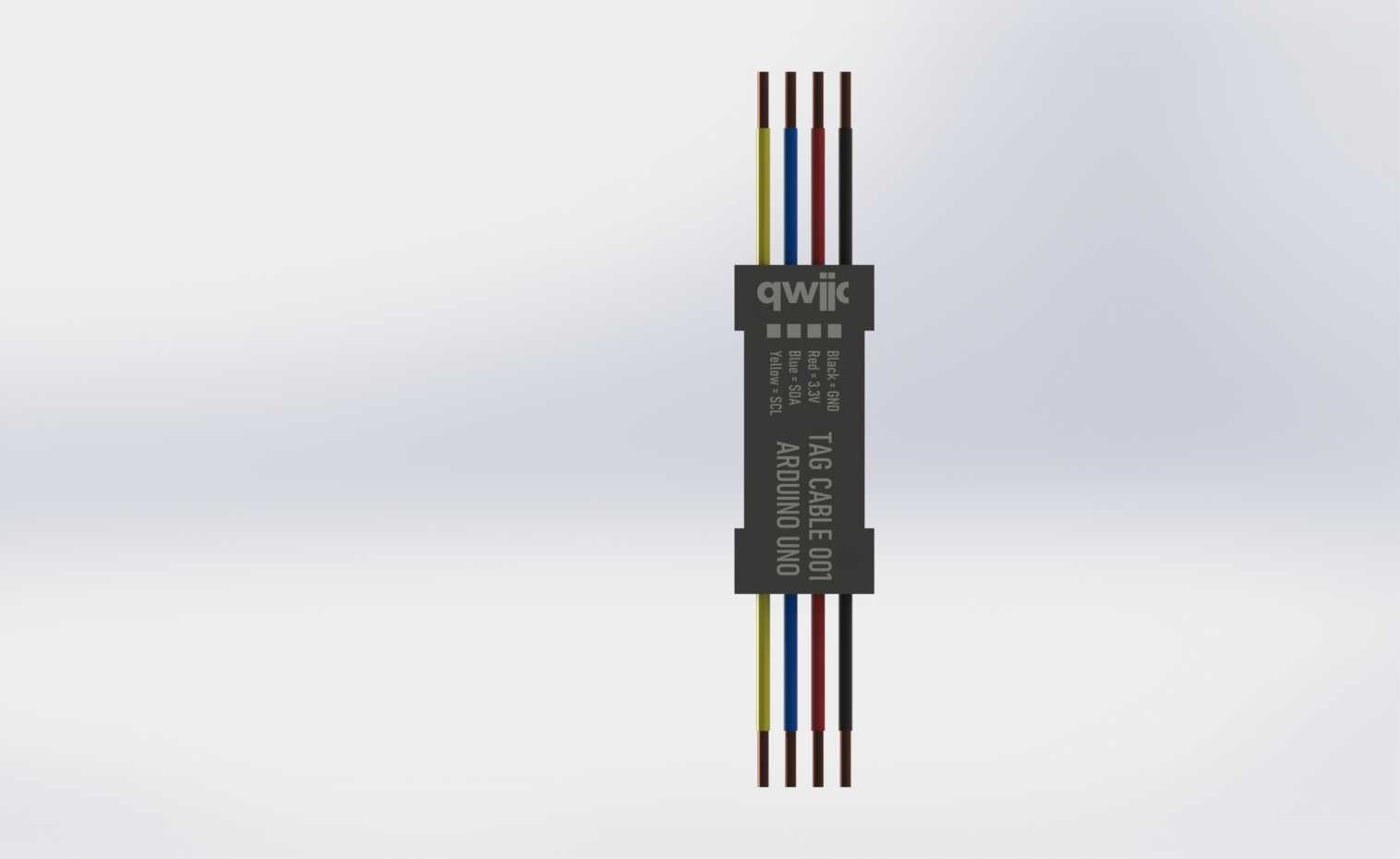

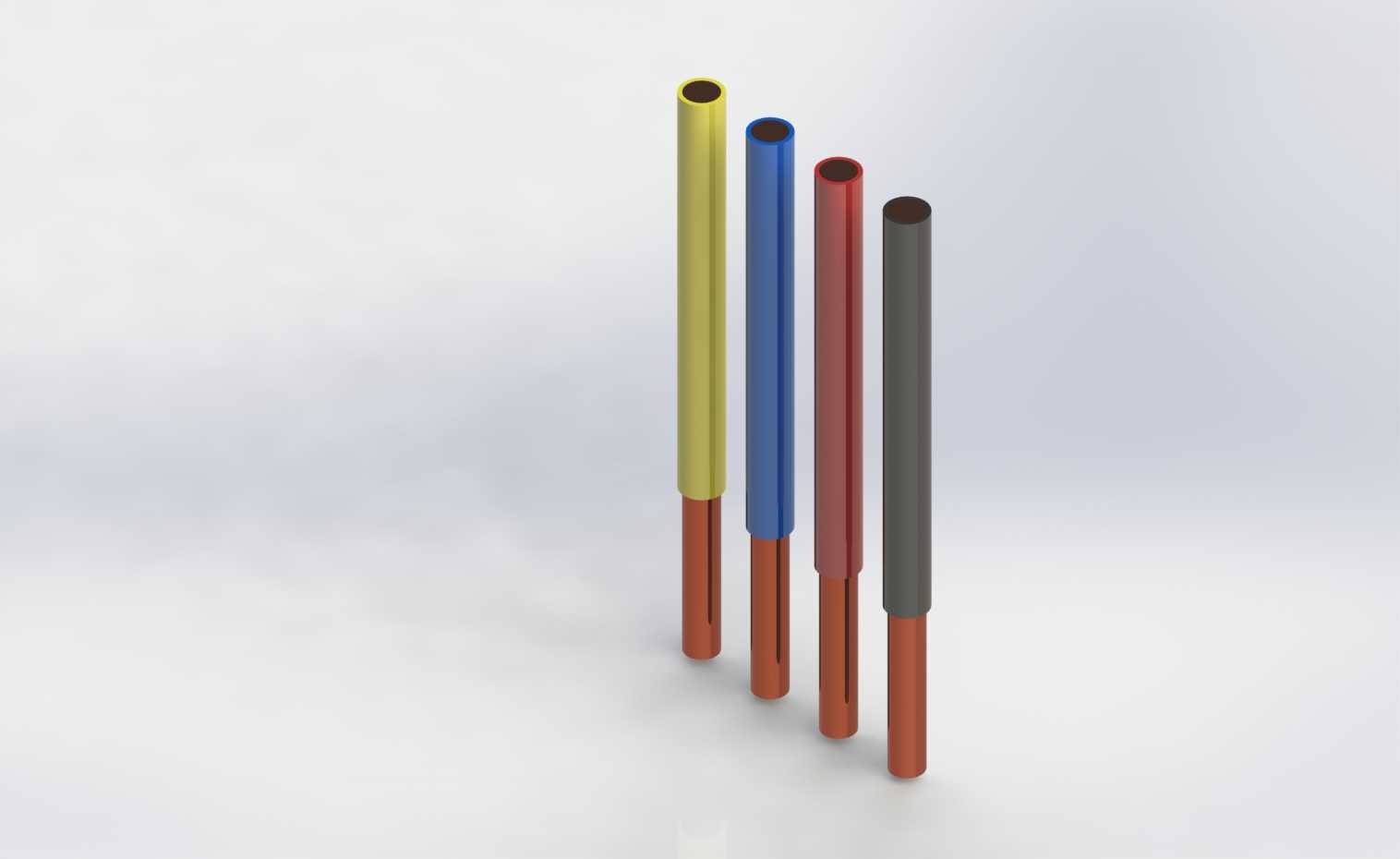

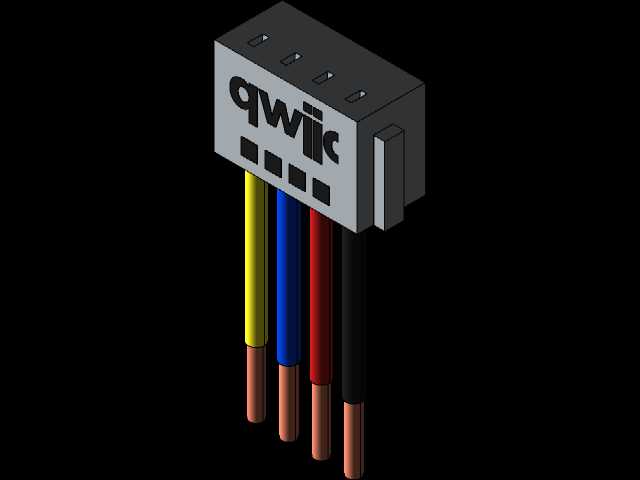

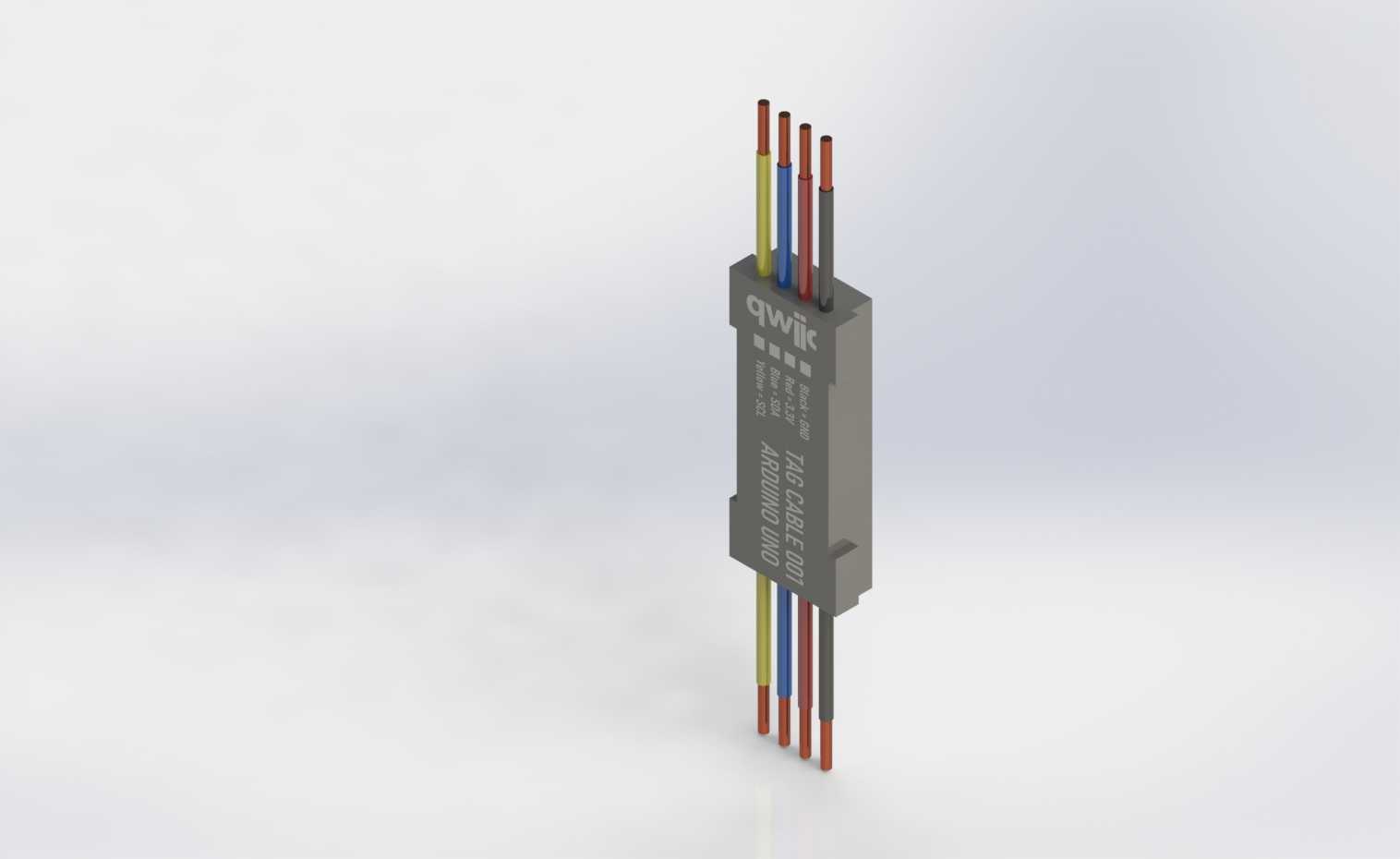

　　带外螺纹安装的导线部分用于在面板、支架或壳体孔位上固定线束。外螺纹结构能够配合螺母或预装孔位实现轴向定位，使导线在受拉、受振时不直接把力传递到焊点或连接器端子上。对于经常需要开盖维护、模块更换或现场调试的设备，这种结构比单纯依靠胶固定或扎带约束更稳定，检修时也更容易判断线束的安装边界。导线端部与连接器、PCB之间的走线应保留松弛段，弯曲处不宜贴紧锐边，必要时可在壳体过孔位置增加护线结构。

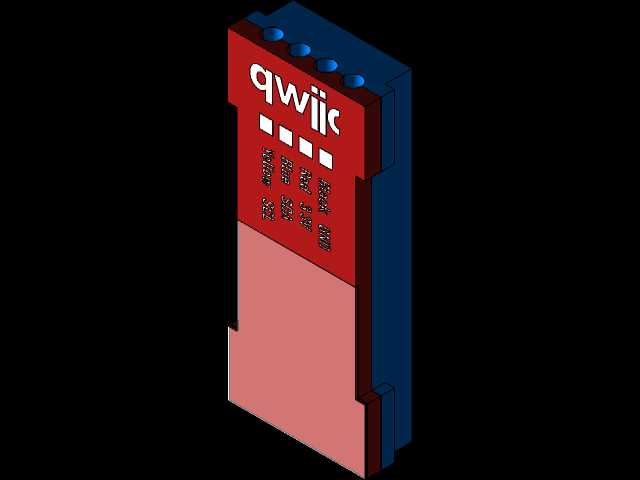

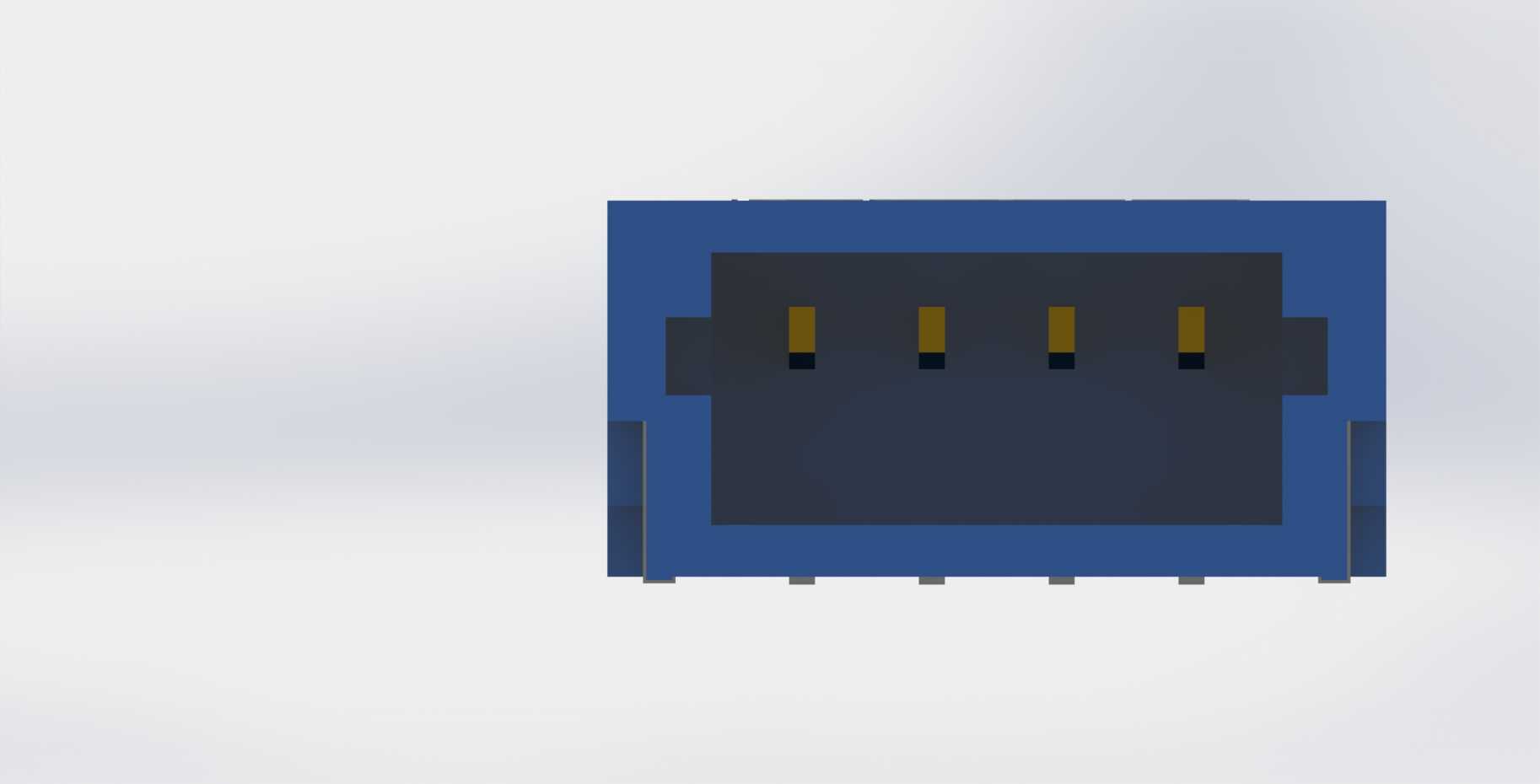

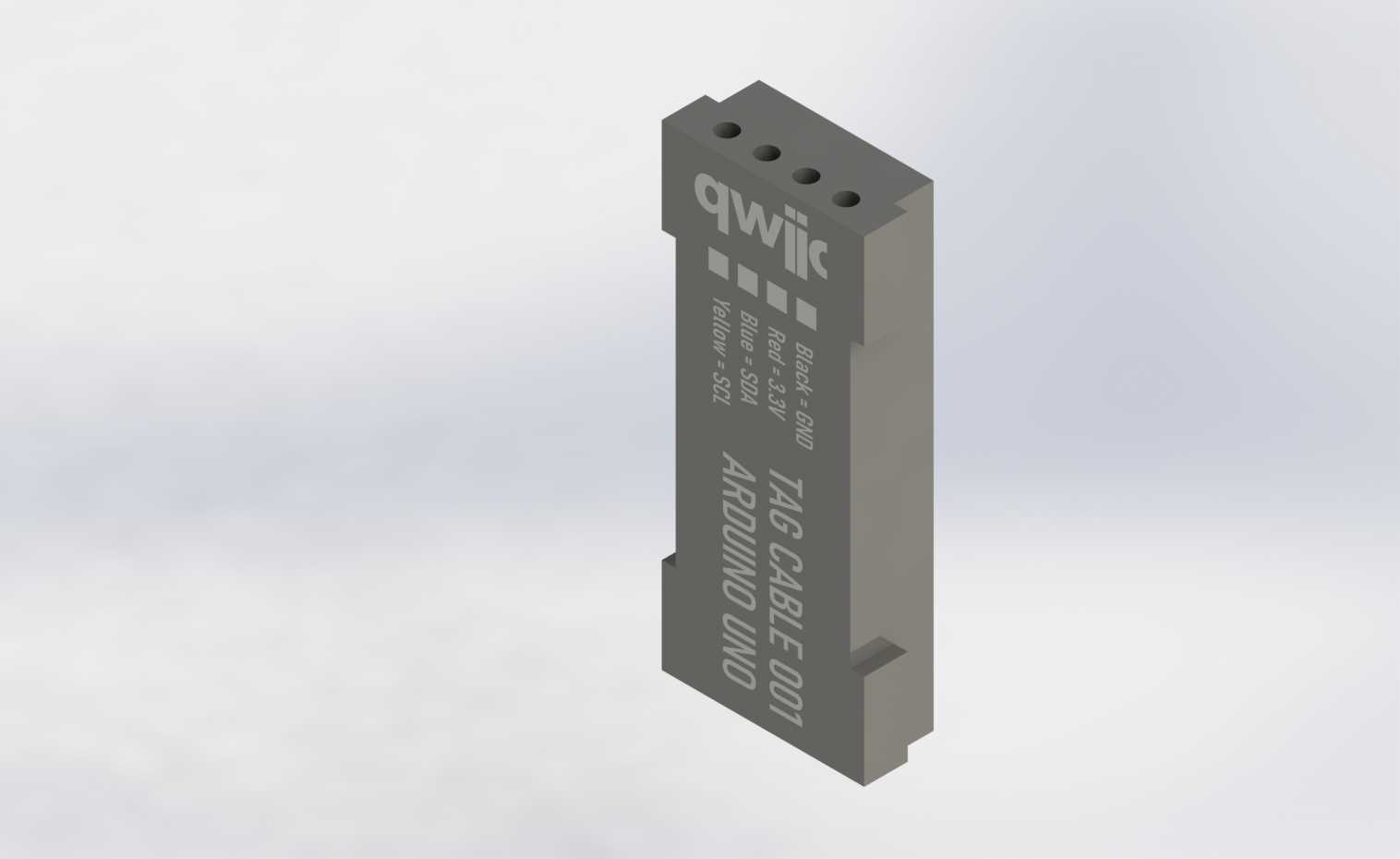

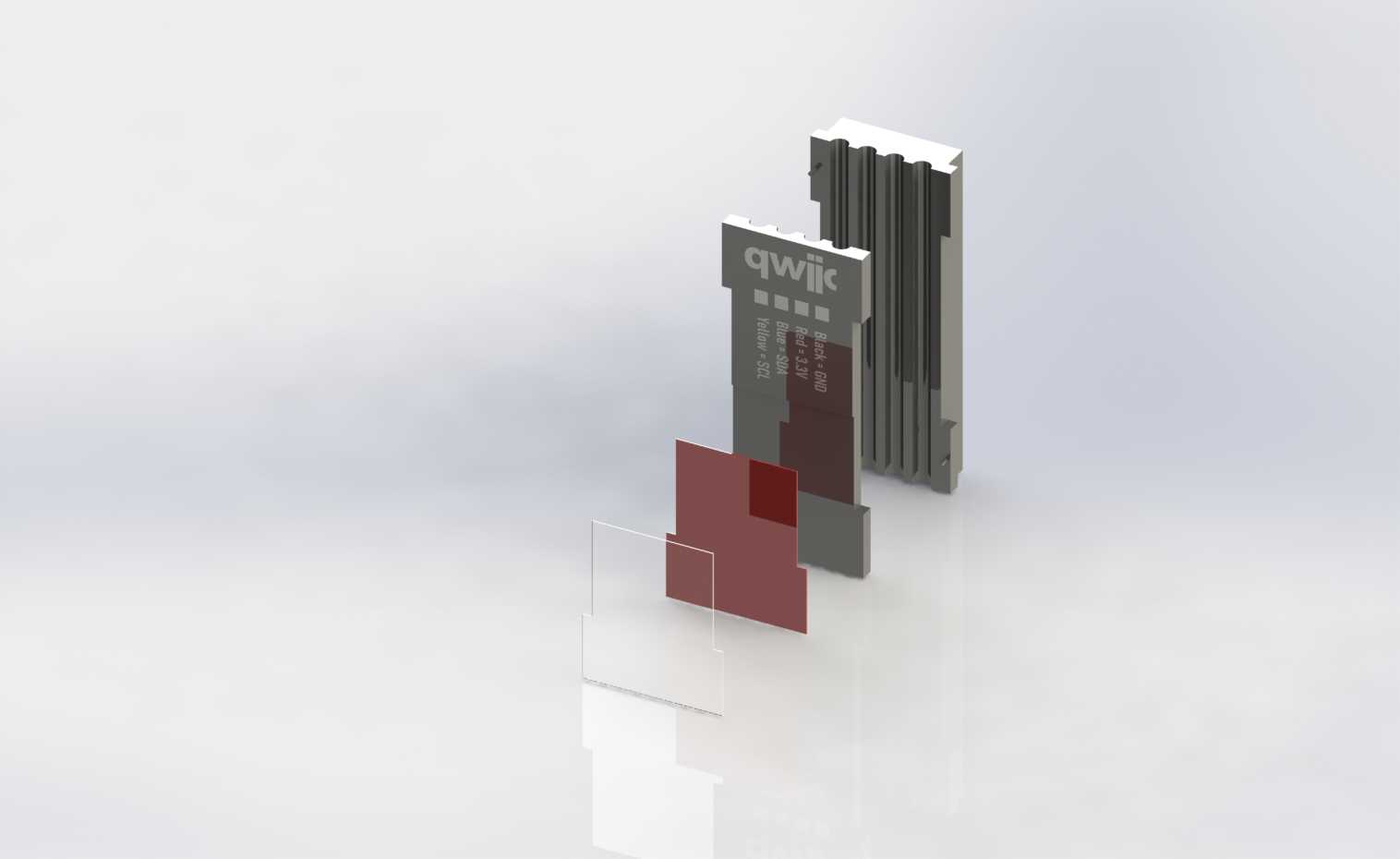

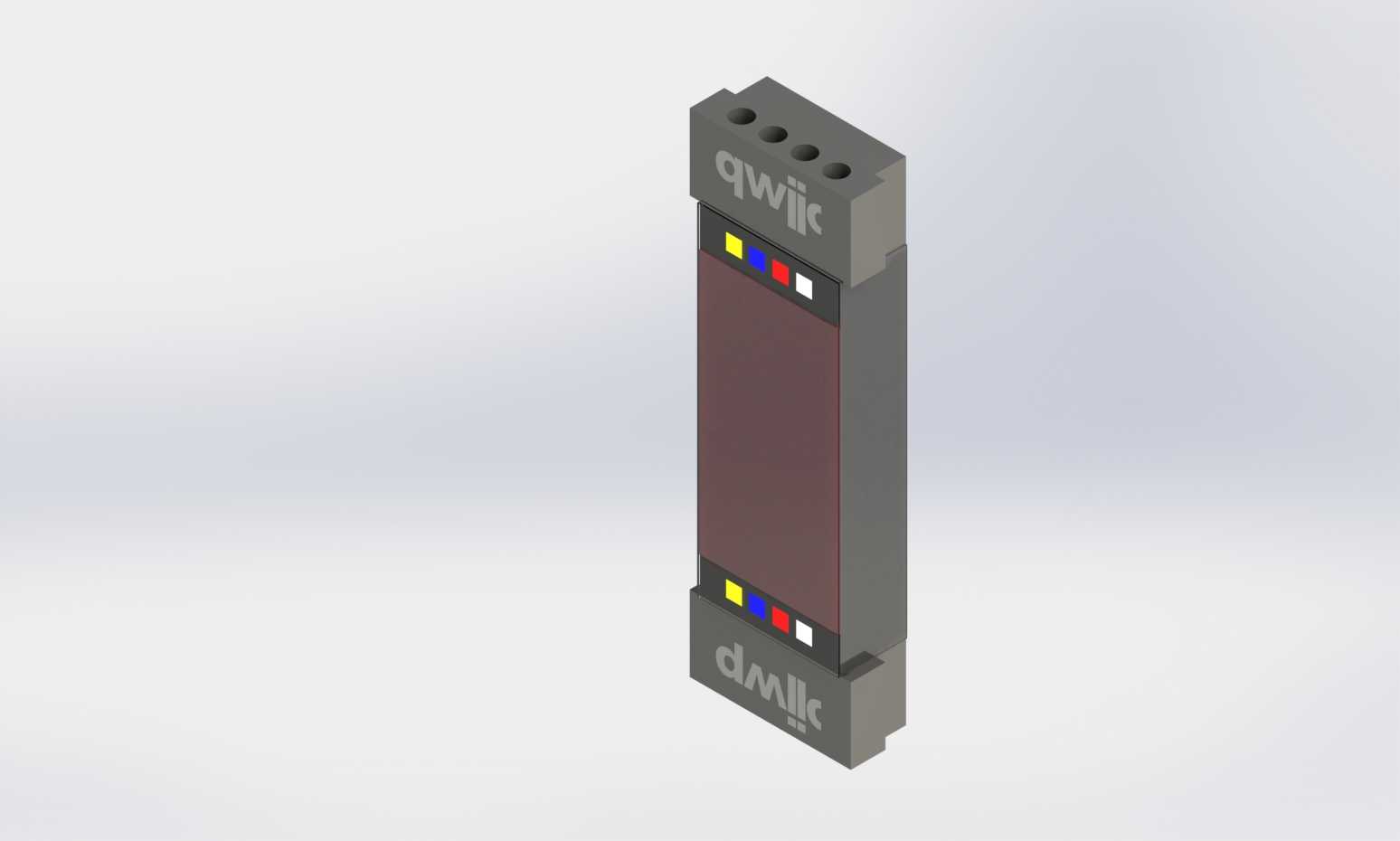

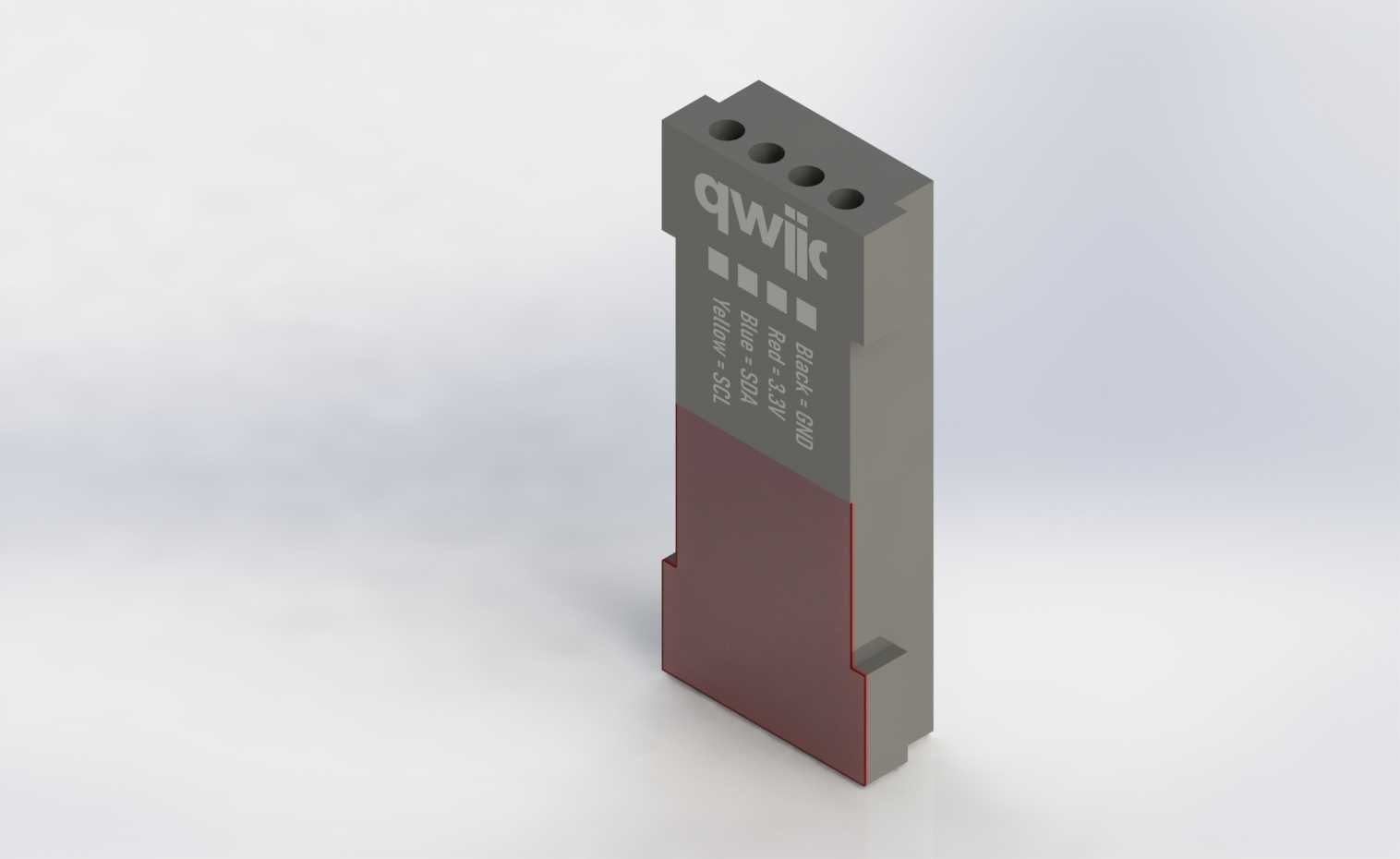

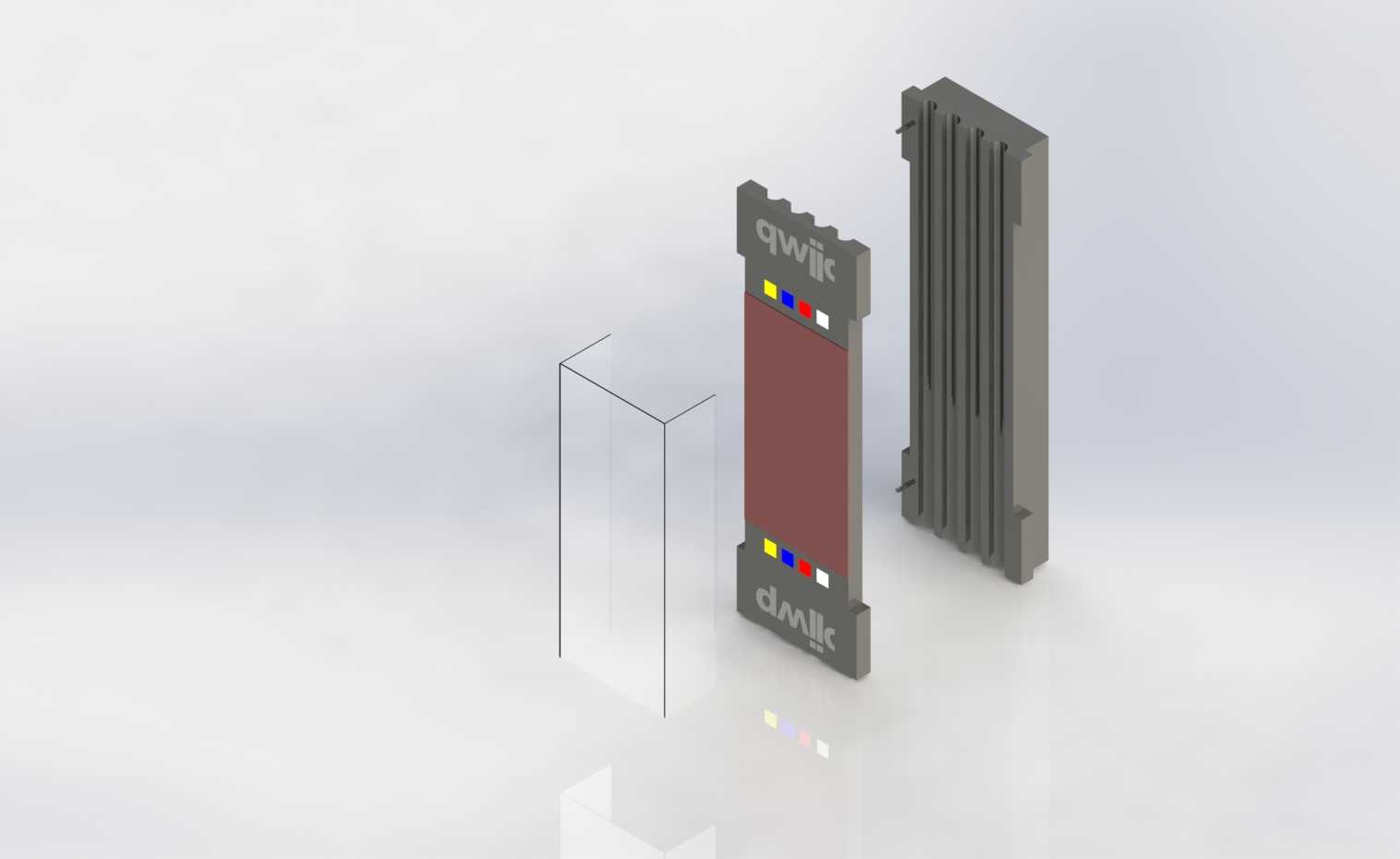

　　连接器外形为长条状，插接端需要保留手指或工装操作空间；若设备内部采用堆叠板布局，连接器顶部与上盖之间应留出插拔余量，侧向则要避开电容、接插件、固定柱等较高元件。OLED显示屏PCB属于薄板件，支撑点不宜只集中在显示区中央，四角或板边应设置限位面，防止拧紧外壳时板面翘曲影响显示模块贴合。模型中各零件的相对位置清晰表达了端子、板件、线束和安装面之间的关系，适合用于检查装配顺序：先完成PCB与连接器的定位，再整理导线走向，最后通过螺纹安装结构把线束约束在壳体或支架上。

　　在功能特性上，这种快速连接方案强调少工具装配和可重复拆装。连接器端子排布密集，适用于多信号、小电流的显示与控制链路；PCB承担显示承载和线路分配；导线则负责把模块连接到主板或电源端。三者组合后，能够在小型通讯终端、检测仪器、控制面板、教学实验板以及嵌入式设备中形成完整的显示互联单元。

　　结构建模时需要重点关注几个工程细节：一是连接器插接面与PCB焊盘面的平行度，若偏角过大，端子接触会出现单侧受力；二是导线螺纹安装位与壳体孔的同轴关系，孔边应留出螺母或挡肩空间；三是OLED屏可视区与外壳开窗的对齐，显示屏不能被连接器件遮挡；四是线束出线方向应顺应设备内部通道，避免跨过发热元件或运动部件。把这些边界在三维环境中提前确认，可显著减少打样后反复改板、改壳体孔位的情况。

　　整体来看，该组件不是孤立的连接器模型，而是一套面向紧凑电子设备的显示连接与线束固定方案。它把快速插接、板级显示、导线锁紧和空间避让放在同一装配体中表达，能够帮助结构工程师在方案阶段评估板内布局、维护路径和安装可靠性，也可为同类通讯及控制设备的小型化互连设计提供参考。
