带快速连接器的ZIO多路复用PCB板

　　这块ZIO多路复用板在小型测控机柜、便携测试工装和实验台信号转接场景里用得比较多，核心作用是把多组离散IO信号集中汇聚后，通过板载快速连接器统一对接主控采集端，省去现场逐根压接端子、反复核对线序的麻烦。现场调试时，工程师只需把外部传感器、执行器的引线接到板边对应焊盘，再通过快插接头和主控IO板对接，整套信号链路就能快速连通，拆换被测单元时也不用重新布线，很适合需要频繁更换测试对象的实验室环境。

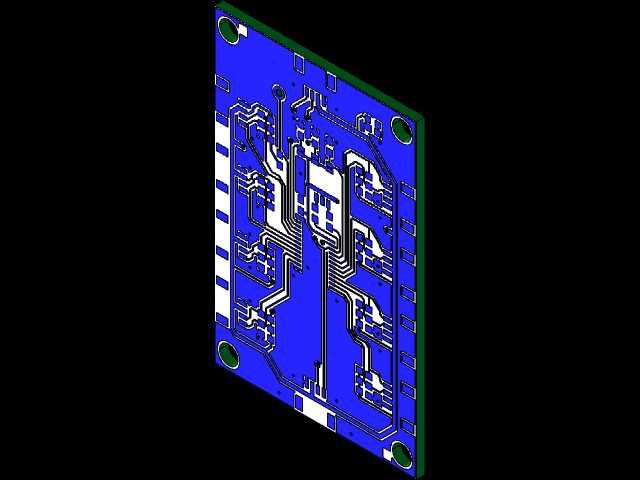

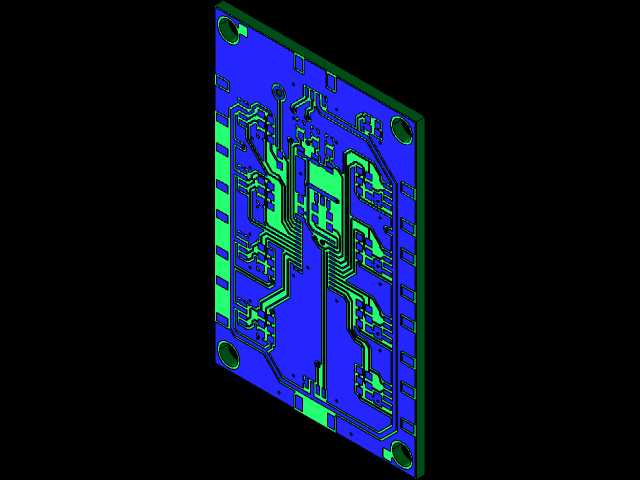

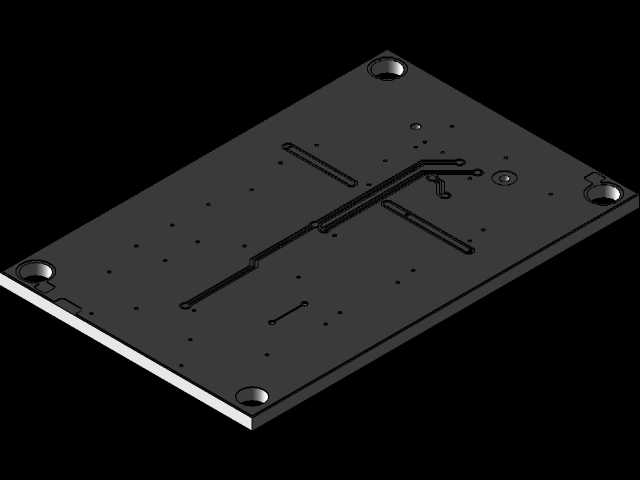

　　从板体结构来看，整块PCB采用矩形薄板布局，四个角预留了沉头安装孔，装机时可以直接用螺钉固定在工装底板或者设备内部的绝缘安装柱上，孔位做了沉台处理，螺钉头不会凸出板面，避免和上方堆叠的其他板卡发生干涉。板边预留的安装边界要和机柜内的走线槽留出至少三毫米间隙，防止插拔连接器时线缆被板边挤压。板面走线按照信号流向做了分区布置，电源走线和弱信号走线分开排布，中间留出隔离间距，减少大功率线路通断时对采集信号的干扰。

　　板上搭载的ZIO快速连接器是整个结构的核心，这类连接器自带防呆定位特征，插合时不需要刻意对准针脚，推到位即可自动锁止，抗震性比普通排针更好，在设备转运、现场移动测试的过程中不容易出现松脱断连的情况。连接器的引脚排布和板内走线一一对应，多路复用逻辑通过板上的铜箔走线完成物理连通，不需要额外外接转接跳线，既减少了外接引线带来的接触不良隐患，也让整体装配更加紧凑。

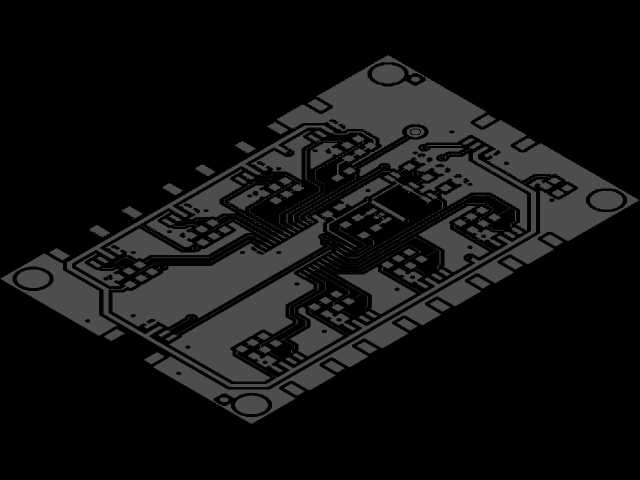

　　建模过程里首先按照实际PCB的层叠结构拆分出基板、顶层铜箔走线、底层走线、安装孔、过孔和连接器安装位几个独立部分，基板的厚度按照常规工控板的标准厚度设置，安装孔的孔径和沉头深度完全匹配常用的十字沉头螺钉尺寸。板面上的所有过孔都做了通孔还原，孔壁的镀铜层在装配干涉检查时可以直观体现，避免后续设计外壳时出现凸台顶住孔位的问题。快速连接器作为子零件装配到板体对应位置时，配合定位柱和接插件的安装基准对齐，接插件的插拔方向、锁扣位置都和实物保持一致，在三维环境里可以直接模拟插头插拔的运动路径，检查周边有没有零件挡住插拔操作空间。

　　做结构校核的时候，首先要确认连接器上方预留的操作空间，人手插拔插头时需要留出足够的手指操作余量，不能把其他板卡或者结构件紧贴在连接器正上方。其次板体安装到工装内时，板面和相邻金属结构之间要垫绝缘衬垫，既防止电路板背面焊点和金属底板短路，也能缓冲设备运行时的振动。板上的走线转角都做了圆弧过渡，避免直角走线带来的信号反射问题，对应的三维模型里铜箔走线的转角也还原了圆弧特征，给后续做热仿真、信号完整性分析提供准确的几何基础。

　　这类集成了快插连接器的IO复用板，相比传统用散线端子台转接的方案，整体体积缩小很多，装配工时也能大幅压缩，在小批量定制测试设备、教学实验平台、便携采集装置里适配性很强。建模时把PCB的二维轮廓导入后通过特征转换生成三维实体，不需要额外绘制复杂曲面，所有孔位、槽口、接插件占位都精准还原，导入装配环境后可以直接完成整机的布局校验，提前发现板卡和外壳、走线、其他模块之间的干涉问题，减少后期打样返工的概率。
